DLE35/35RA发动机螺旋桨钻孔导向导管

　　航模动力系统的装配精度，往往决定了飞行过程中的振动水平与动力输出效率，尤其是小排量两冲程航模发动机的螺旋桨安装环节，钻孔位置的同轴度偏差，会直接导致桨叶动平衡失效，高速运转时不仅会额外增加曲轴轴承的径向载荷，还可能引发机身共振，严重时甚至会出现空中桨叶脱落的风险。这款适配DLE35、35RA系列航模汽油发动机的螺旋桨钻孔导向导管，就是针对这一装配痛点设计的专用定位工装配件，核心作用是在螺旋桨与发动机输出法兰对接钻孔的过程中，提供稳定的同轴定位基准，避免手工划线钻孔带来的位置偏差。

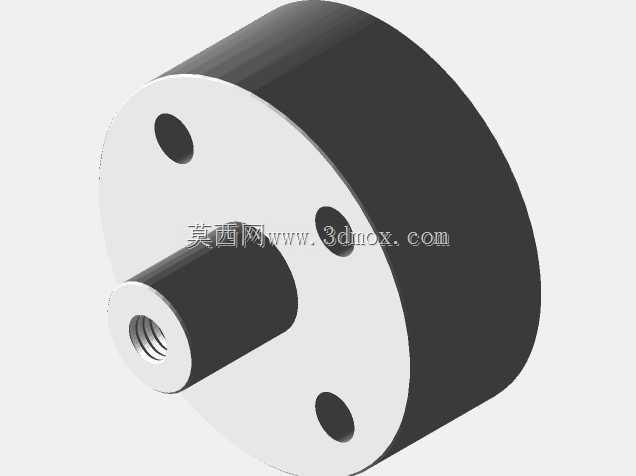

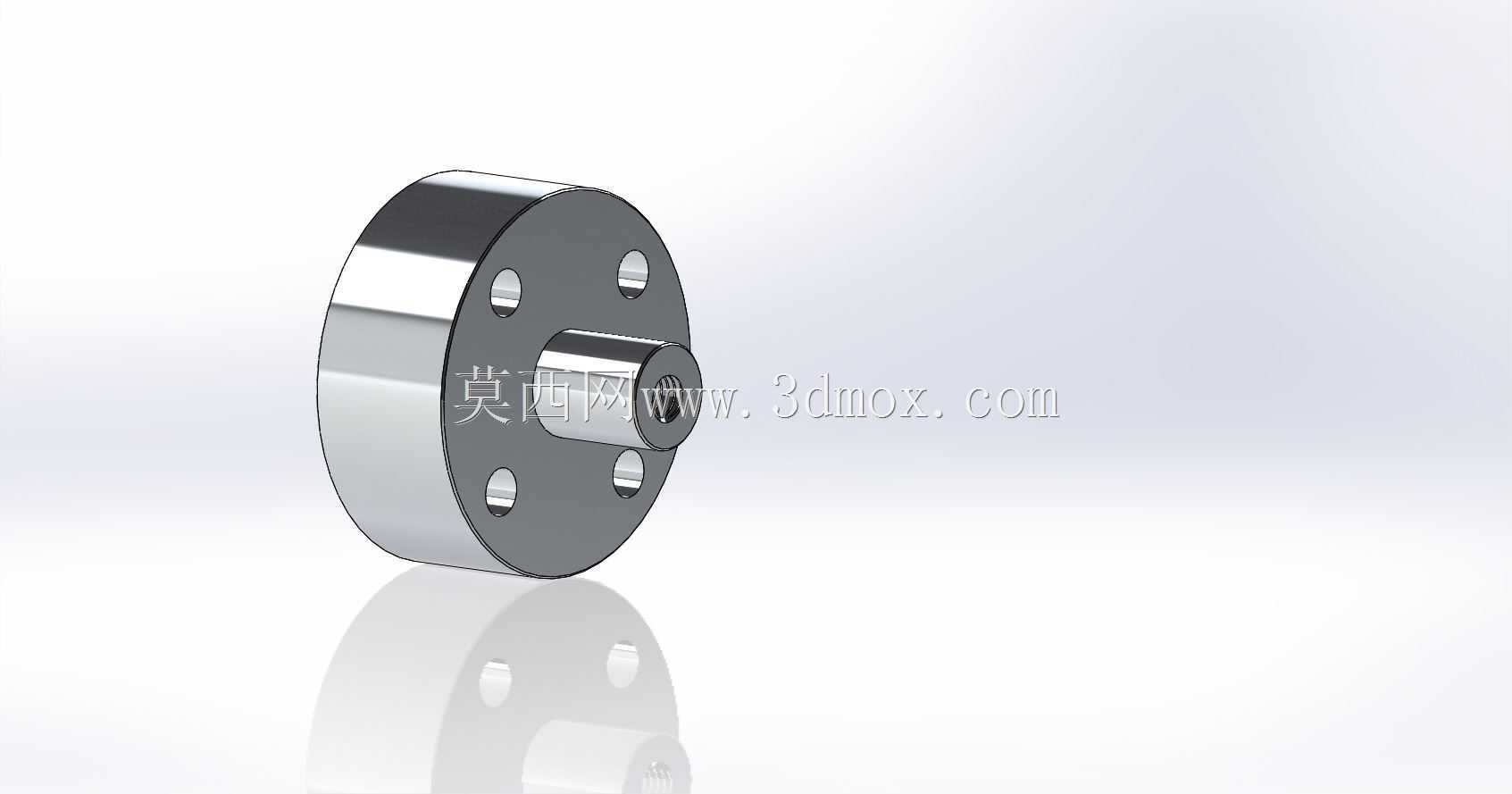

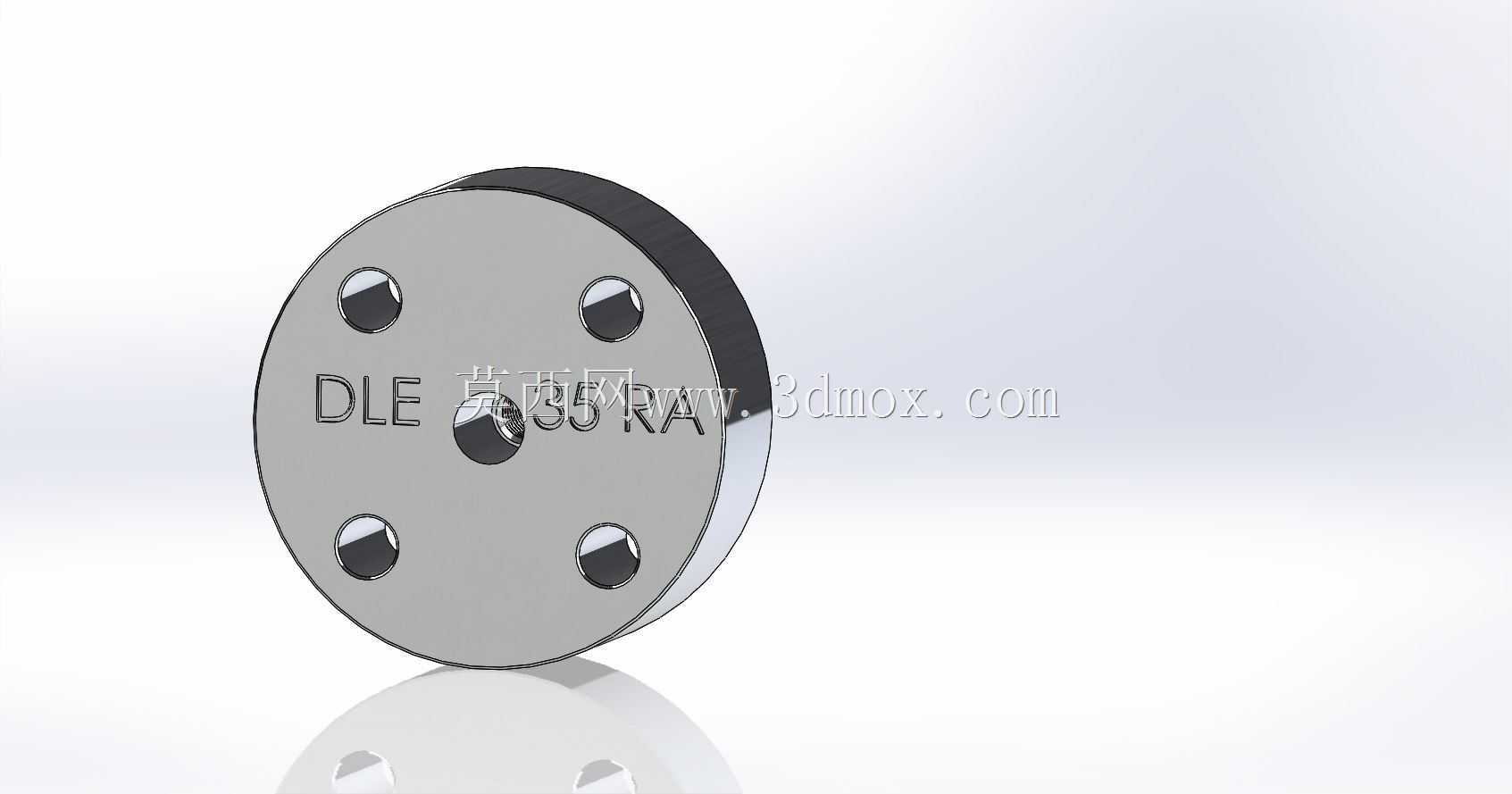

　　从结构设计来看，该导管采用阶梯式轴段配合法兰盘的整体结构，一端的小直径轴段与发动机输出轴的中心定位孔采用间隙配合，装配后可与曲轴输出端保持严格同轴，法兰端面上均匀分布的四个定位孔，位置度公差控制在0.02mm以内，与发动机输出法兰上的原有安装螺孔完全对应，使用时先将导管通过配套螺钉固定在发动机法兰端面上，再将待加工的螺旋桨桨毂套入导管的导向轴段，此时钻头可顺着导管上的导向套垂直进给，直接在桨毂上加工出位置精准的安装孔，全程不需要反复划线找正，也不会出现孔位偏斜导致的安装错位问题。

　　材质选择上，导向接触部位采用高硬度耐磨钢材加工，表面做发黑防锈处理，长期反复使用也不会因为钻头摩擦出现导向孔磨损变大的问题，法兰主体部分采用高强度铝合金材质，在保证结构刚性的前提下尽可能降低自身重量，不会对发动机输出端造成额外的负载。实际使用场景中，除了新螺旋桨的初装钻孔，这款导管也适用于炸机后桨毂孔位变形的修复作业，尤其是在户外飞行场地缺乏台钻等固定加工设备的情况下，只需要搭配手持电钻，就能完成高精度的钻孔作业，不需要将发动机带回车间加工，大幅提升了外场维修的效率。

　　安装边界方面，该导管适配的螺旋桨桨毂厚度范围在10mm到30mm之间，配套使用的紧固件为标准M5规格螺钉与垫圈，钻孔作业需要搭配直径4mm的高速钢钻头，加工时需要控制进给速度，避免钻头偏斜刮伤导向孔内壁。针对不同长度的发动机输出轴，导管的导向轴段做了避让设计，即使是加装了延长轴的35RA长冲程版本发动机，也能顺利安装固定，不需要额外打磨修改导管结构。在海风较大的外场作业环境下，由于空气湿度大、盐雾含量高，每次使用后需要及时清理导管表面的木屑与金属碎屑，在导向配合面涂抹少量防锈油脂，避免长期放置出现锈蚀卡滞的问题。

　　从功能特性来看，这款导向导管区别于普通的简易钻孔定位器，其法兰端面与导向轴的垂直度公差控制在0.015mm以内，钻孔完成后螺旋桨安装面与发动机法兰面可以完全贴合，不会出现局部间隙导致的压紧力不均问题，配合25%-30%玻纤填充的PETG材质螺旋桨使用时，导向钻孔的孔壁光滑无毛刺，安装后螺钉的受力均匀，高速运转时的桨叶跳动量可以控制在0.05mm以内，相比手工划线钻孔的装配方式，振动水平可以降低40%以上，不仅能提升飞行过程中的稳定性，还能延长发动机曲轴轴承与螺旋桨的使用寿命。

　　实际选型过程中，需要注意区分不同排量发动机的法兰孔位分布，这款导管的孔位中心距是专门针对DLE35、35RA系列发动机设计的，不能直接适配其他排量的同品牌发动机，如果需要用于其他型号，需要核对法兰安装孔的位置尺寸与输出轴直径是否匹配，避免出现无法安装的问题。对于经常需要更换不同规格螺旋桨的航模玩家与飞场维修人员来说，这款导向导管可以大幅降低钻孔作业的难度，不需要具备专业的机加工技能，也能完成高精度的螺旋桨安装孔加工，避免因为孔位偏差导致的螺旋桨报废问题，长期使用的经济性十分突出。
