DLE85发动机配套螺旋桨导向定位构件

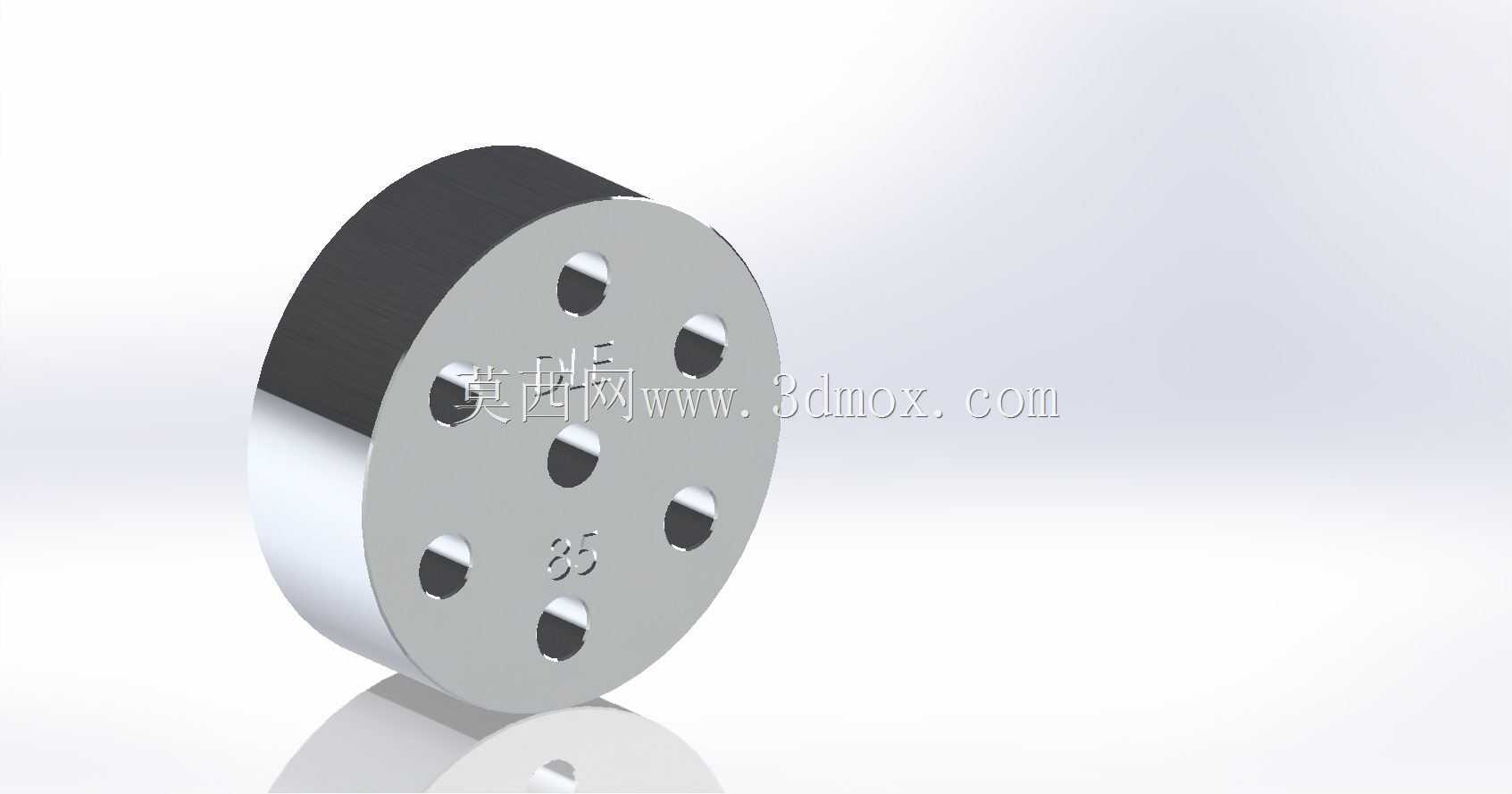

　　在小型航模动力系统、轻型无人航空器动力总成的装配环节中，螺旋桨与发动机输出轴的同轴度定位一直是影响整机运行稳定性的核心要点，不少外场装配场景下，作业人员缺乏专用定位工装，仅靠肉眼对齐螺孔位置，很容易出现螺旋桨安装偏心、螺孔错位滑牙的问题，轻则导致发动机运转时振动幅值超标，影响飞行控制精度，重则会因动平衡失衡造成螺旋桨断裂、动力输出失效的风险。这款导向定位构件正是针对DLE85排量级汽油发动机的螺旋桨安装场景开发，核心作用是在螺旋桨与发动机输出法兰对接的过程中，提供精准的径向定位与螺孔导向，让装配作业无需反复调整对齐位置，即可快速完成螺孔对位，大幅降低外场装配的操作门槛与出错概率。从结构设计逻辑来看，构件主体采用圆盘式法兰构型，

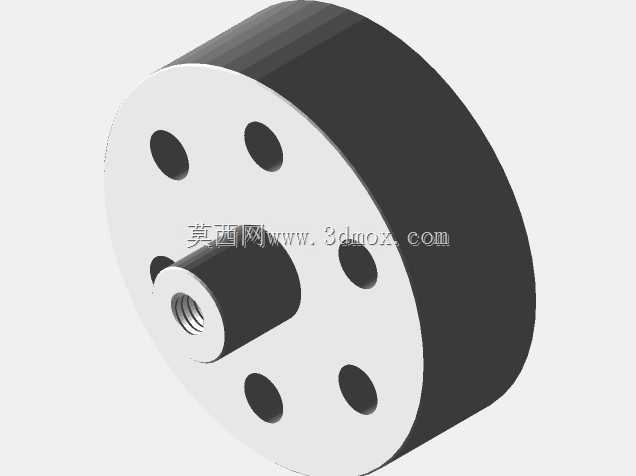

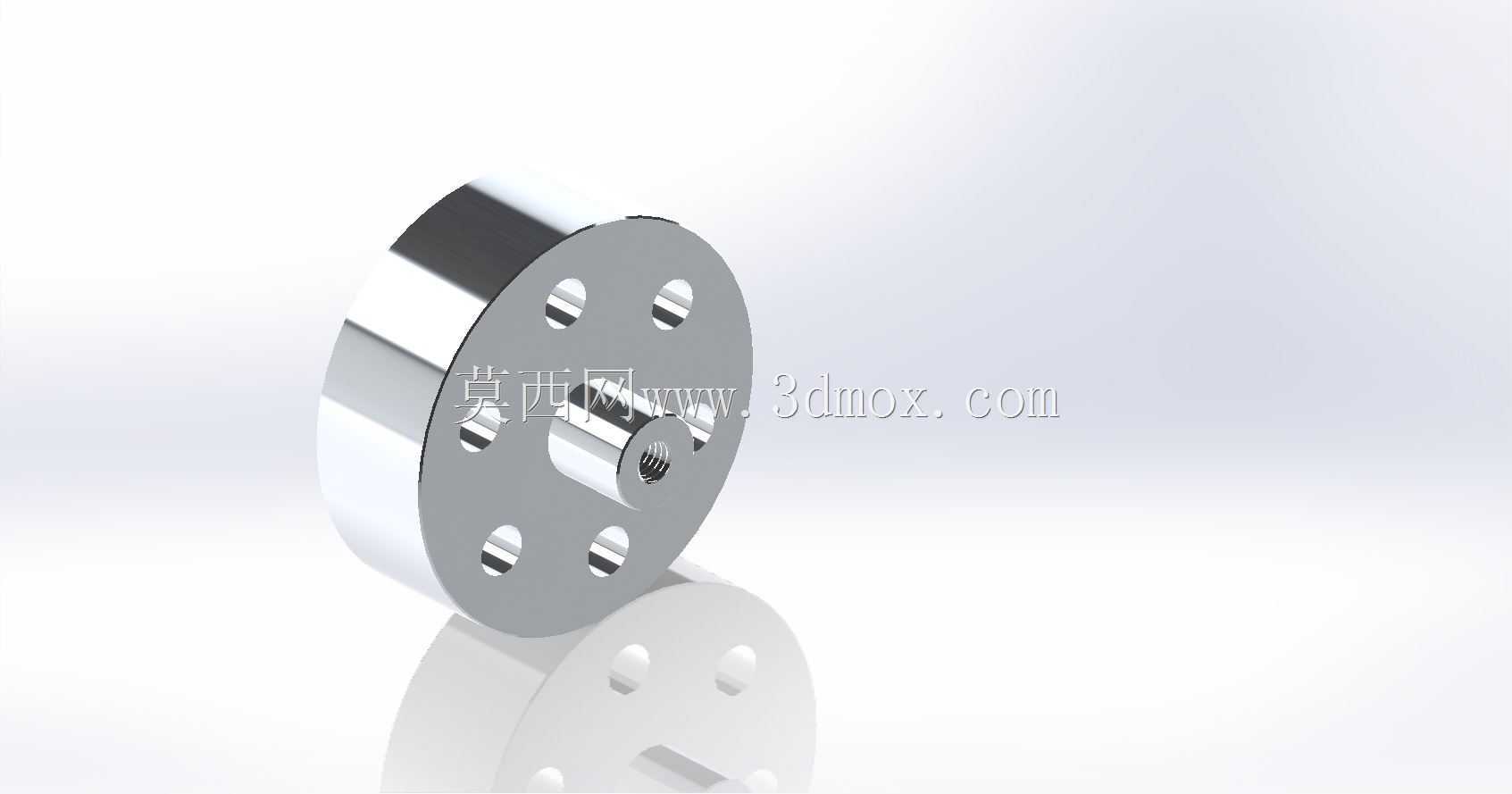

　　中心设置与发动机输出轴轴径匹配的定位通孔，安装时可直接套入输出轴的定位段，依靠孔轴的间隙配合实现构件自身的径向定位，避免定位过程中出现偏心偏移。法兰端面上均匀分布的六个通孔，位置度公差严格匹配DLE85发动机输出法兰的安装螺孔分布，同时与对应规格螺旋桨的安装孔位完全对齐，钻孔作业时钻头可顺着导向孔垂直进给，不会出现钻头跑偏、孔位倾斜的问题，保证加工出的螺孔与发动机法兰孔位同轴度偏差控制在允许范围内。构件的轴向厚度经过反复校核，既保证导向孔有足够的轴向长度为钻头提供稳定导向，避免短孔导向容易出现的钻头歪斜问题，又不会因厚度过大增加不必要的重量，影响动力端的整体重量分配。端面的沉孔结构设计用于容纳M5规格的垫圈与螺钉头部，

　　安装后紧固件头部不会突出构件端面，避免螺旋桨安装时出现贴合间隙，保证螺旋桨与安装面的完全贴合，减少运转时的附加振动。材质选择上，该构件适配PETG材质打印加工，填充率设置在25%-30%区间即可满足使用强度要求，这个填充比例下构件既有足够的刚性抵抗钻孔时的侧向力，不会因钻头进给压力出现孔位变形，又能控制构件自身重量，不会给发动机输出端增加过多的转动惯量，避免影响发动机的油门响应速度。实际装配作业中，先将构件套入发动机输出轴，确认端面与发动机法兰完全贴合后，即可将待加工的螺旋桨毛坯对齐构件端面，顺着导向孔完成5毫米直径的钻孔作业，加工完成后无需额外调整孔位，即可直接穿入M5×30规格的螺钉，配合M5垫圈完成螺旋桨的紧固，

　　整个过程无需反复测量孔位距离、对齐中心标记，单组螺旋桨的安装定位时间可缩短七成以上，尤其适合外场快速更换螺旋桨、批量组装同规格动力系统的作业场景。从安装边界尺寸来看，构件整体外径适配85毫米长度级别的小型航模机身前部安装空间，不会与发动机整流罩、机身前部连接件出现干涉，导向孔的中心距严格匹配标准螺孔分布圆尺寸，可兼容同系列不同桨距的螺旋桨安装定位需求，无需针对不同螺旋桨单独制作定位工装。构件的中心定位孔与轴的配合采用小间隙配合设计，既保证套装时的顺畅度，不会出现卡滞无法安装的问题，又能将径向定位偏差控制在0.1毫米以内，完全满足小型汽油发动机螺旋桨的安装精度要求。在长期使用场景下，这种导向构件还可作为日常维护的检查工装，用于排查螺旋桨安装孔位是否出现变形、磨损超标的问题，将构件套入输出轴后对齐螺孔，即可快速判断孔位是否出现偏移，及时更换存在安全隐患的螺旋桨，避免飞行过程中出现动力故障。不同于通用型的定位工装，这款构件完全针对DLE85发动机的安装尺寸做了匹配，没有多余的调节结构，整体结构简单可靠，没有易损活动部件，只要没有出现孔位磨损、端面变形的情况，就可以长期重复使用，无论是个人航模爱好者的日常装配，还是小型无人机生产车间的批量组装作业，都能稳定提供可靠的定位导向作用，减少因安装定位偏差带来的后续调试、维护成本，提升动力系统装配的一致性与可靠性。
