航模发动机螺旋桨钻孔定位导向工装

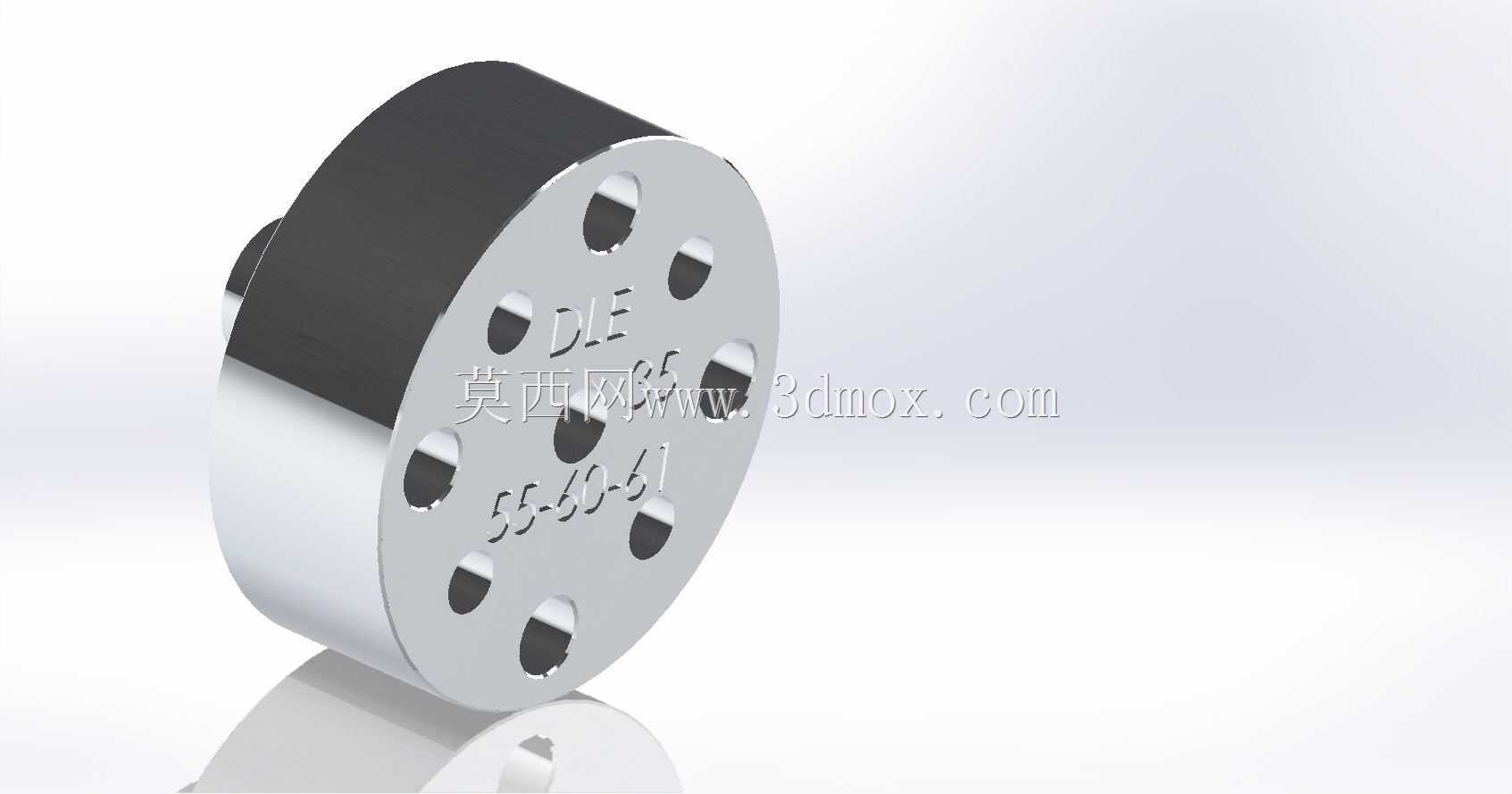

　　在小型航模动力系统的装配与调试环节，螺旋桨与发动机输出轴的安装同轴度、孔位匹配精度直接影响动力输出效率与飞行稳定性，这款适配DLE系列35、55、60、61cc排量航模汽油发动机的螺旋桨钻孔导向件，正是针对航模玩家、小型无人机装配场景下的螺旋桨打孔对位需求开发的专用定位工装。日常装配作业中，不少从业者会遇到手持电钻打孔时孔位偏移、不同安装孔轴线不平行的问题，轻则导致螺旋桨安装后动平衡失衡，高速运转时产生异常振动，加剧发动机曲轴轴承磨损，重则出现飞行中螺旋桨松脱的安全隐患，这款导向件的核心作用就是在螺旋桨钻孔作业时提供稳定的钻头导向约束，保证所有安装孔的位置精度与垂直度，从加工源头规避装配误差。从结构设计来看，

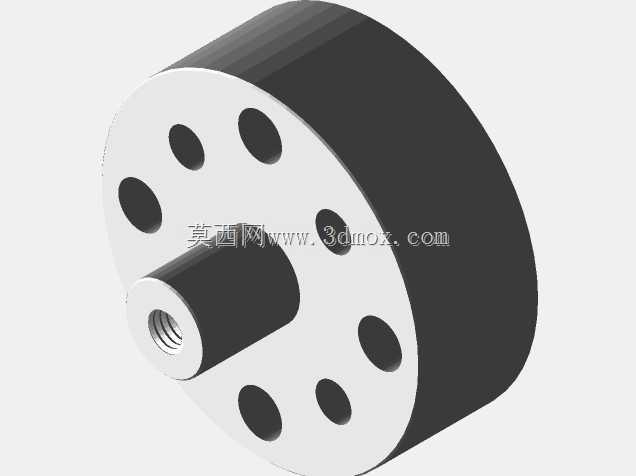

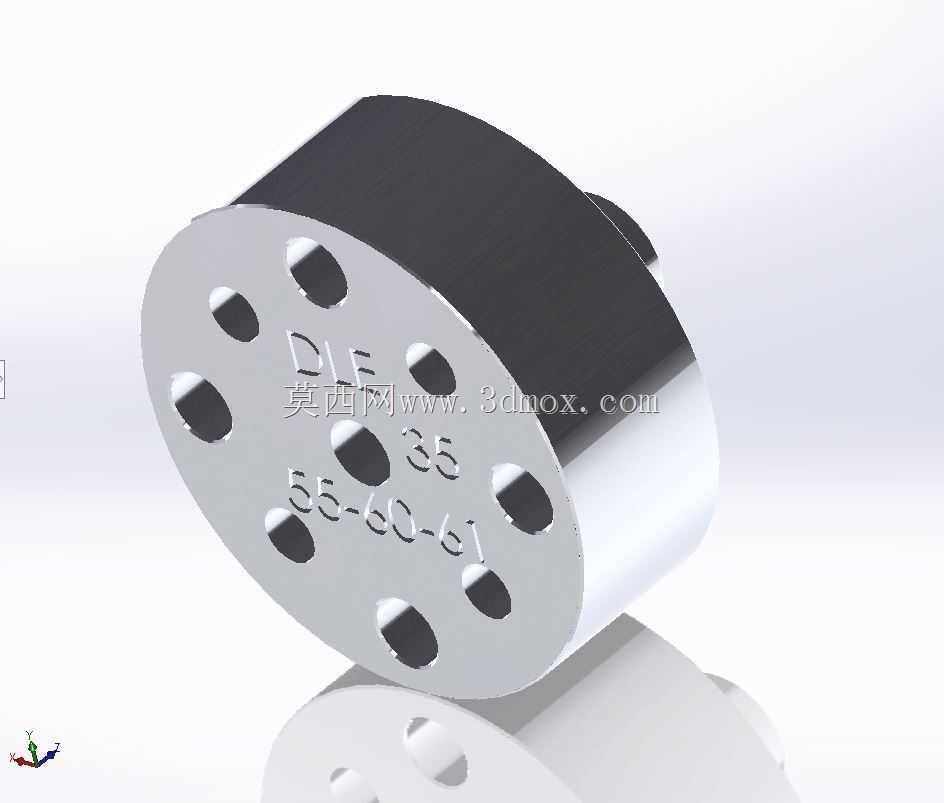

　　该导向件采用圆盘式主体结构，盘面按照对应排量发动机的螺旋桨安装孔位分布，加工有多个带精准导向间隙的钻头导孔，导孔内径适配4mm直径钻头，匹配该系列发动机的标准安装螺栓尺寸。设计阶段充分考虑了不同排量机型的安装孔位差异，将35cc、55cc、60cc、61cc四款机型的孔位集成在同一圆盘本体上，作业时只需根据待装配的发动机排量对准对应孔位即可，无需更换多套定位工装，减少了工装收纳与切换的繁琐。导向件的基准面采用高精度平面加工，使用时可紧密贴合螺旋桨的安装端面，避免钻孔过程中工装倾斜导致的孔位歪斜，导孔内壁做了光滑耐磨处理，能减少钻头高速转动时与导孔的摩擦损耗，延长工装使用寿命，同时也能避免钻头跑偏刮伤孔壁。材质选择上，

　　该导向件适配PETG材料3D打印加工，填充率设置在25%-30%即可满足使用强度要求，既保证了工装本身的结构刚性，不会在钻孔受力时出现形变，又控制了工装自身重量，拿取与对位操作都十分轻便。安装使用时，首先需要将螺旋桨固定在发动机输出轴的基准安装位，确认桨叶的角度位置符合动平衡要求，再将该导向件的中心定位孔对准发动机输出轴，让导向件基准面完全贴紧螺旋桨的安装平面，确认对应排量的导孔位置与预设安装标记重合后，即可使用4mm钻头沿导孔垂直进给完成钻孔。配套的紧固件采用标准M5规格，搭配M5平垫圈与M5×30mm螺钉完成螺旋桨与发动机的锁紧固定，整套定位方案能将钻孔位置误差控制在0.1mm以内，充分保证螺旋桨安装后的同轴度要求。

　　针对不同长度规格的螺旋桨安装需求，该导向件的导孔深度做了适配优化，可兼容4mm厚、5mm厚等不同厚度的螺旋桨桨榖钻孔作业，无论是35cc排量机型搭配的18-20寸螺旋桨，还是61cc排量机型搭配的22-24寸螺旋桨，都能通过该工装完成精准钻孔。实际作业中需要注意，钻孔前要确认导向件与螺旋桨端面完全贴合无间隙，钻头进给时保持垂直施力，避免侧向力导致导孔磨损或钻头断裂，钻孔完成后可使用对应规格的螺栓试装，确认孔位顺畅无卡滞后再完成最终锁紧。这类小型专用工装虽然结构不复杂，但在小批量航模装配、外场维护更换螺旋桨的场景下实用性极强，相比手工划线打孔的方式，能大幅降低孔位加工的废品率，减少因安装孔位偏差导致的螺旋桨动平衡调试工作量，尤其对于刚接触航模装配的新手来说，能有效降低钻孔作业的操作门槛，避免因打孔失误导致螺旋桨报废。从建模设计的角度来看，这类集成多机型孔位的导向工装，核心是要精准还原不同排量发动机的安装孔位坐标，保证中心定位孔与发动机输出轴的配合间隙合理，既不能过松导致工装晃动影响定位精度，也不能过紧导致工装拆装困难，导孔与钻头的配合间隙控制在0.05-0.1mm区间最为合适，既能给钻头提供足够的导向约束，又不会因为间隙过小导致钻头卡滞。盘面的标识刻印也做了凸起处理，对应不同排量的孔位旁标注清晰的排量数字，作业时能快速识别对应孔位，避免选错孔位导致加工错误。
