CNC3018设备Z轴电机电缆固定支架

　　在小型桌面级数控加工设备的日常运维与改装场景中，Z轴传动区域的走线规整度一直是容易被忽略却直接影响设备运行稳定性的细节。CNC3018作为入门级桌面数控雕刻、铣削设备，其Z轴搭载的步进电机与主轴部件在上下进给运动过程中，随行电缆如果没有可靠的固定约束，很容易在往复运动中出现线缆拖拽、与传动丝杠或线性导轨发生摩擦剐蹭的问题，长期运行会造成线缆外皮磨损、芯线外露，轻则触发设备限位误报警，重则导致电机信号中断、主轴停转，直接造成加工件报废。这款Z轴电缆支架正是针对该机型的Z轴安装空间专门设计的走线固定部件，核心作用是在不拆解Z轴原有电机座、导轨滑块等已装配组件的前提下，完成电机动力线与主轴供电线的规整固定。从结构设计逻辑来看，

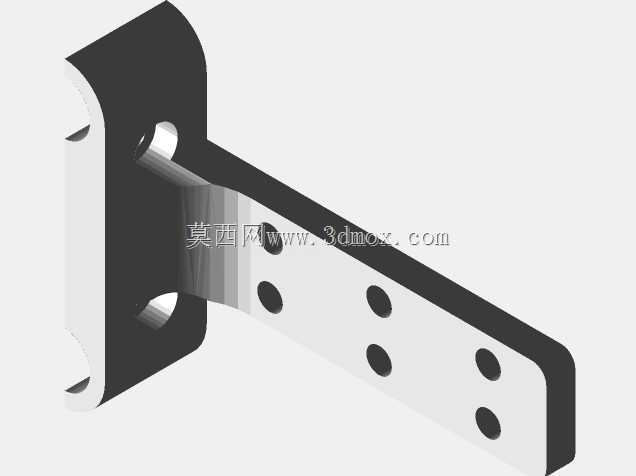

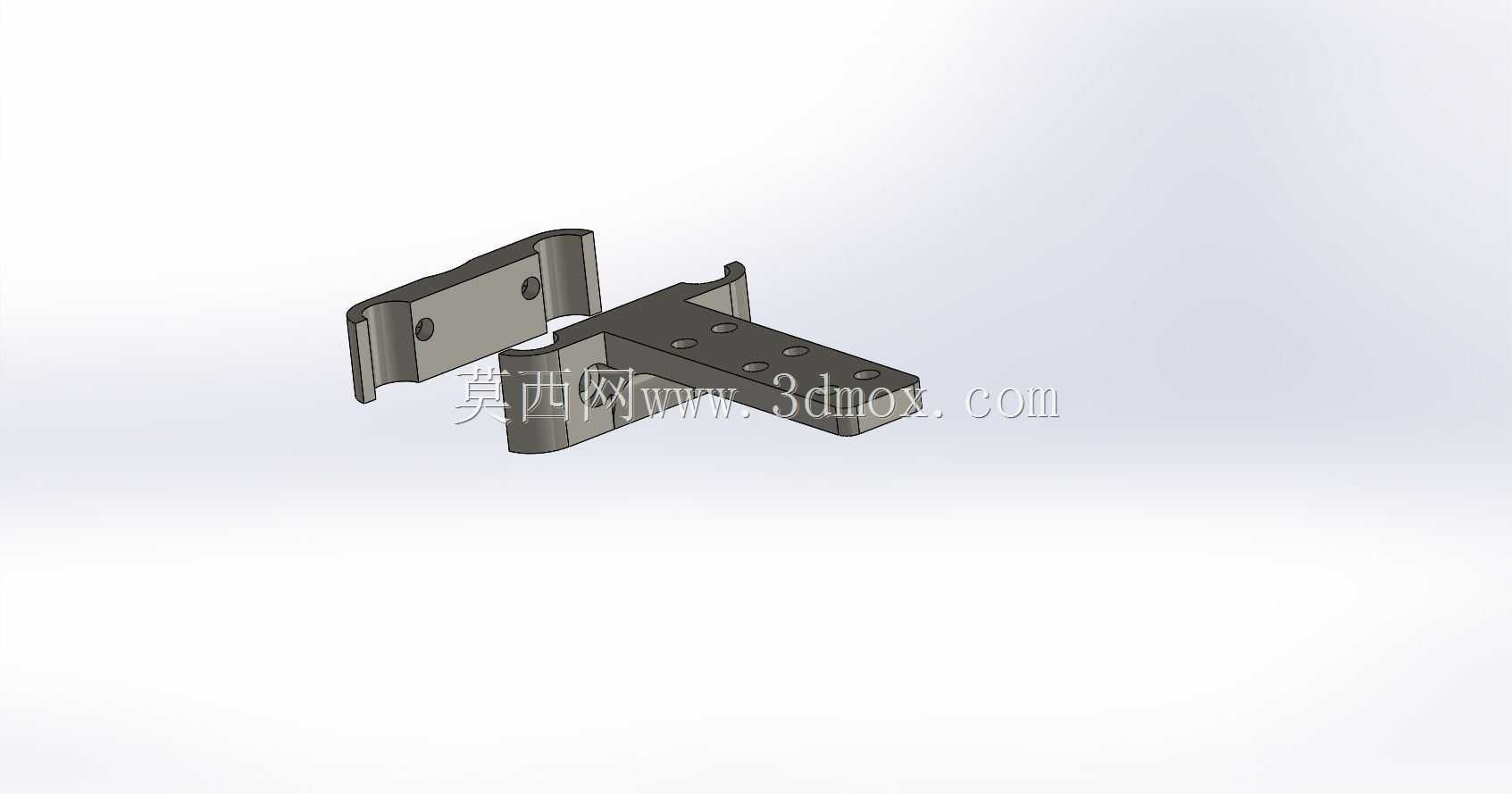

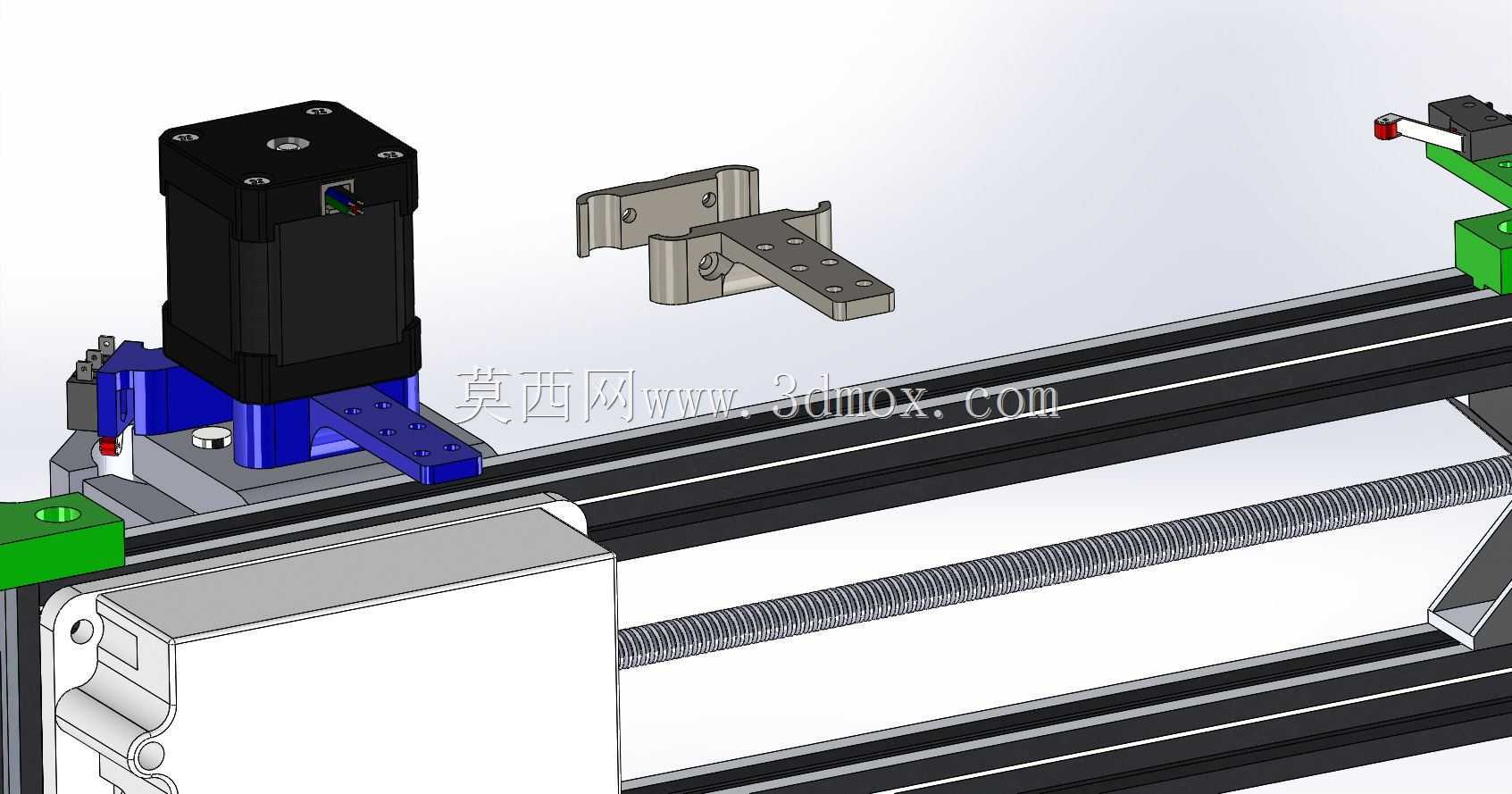

　　支架采用分体式弯折成型结构，主体安装基面完全贴合Z轴电机侧的蓝色安装座立面，不需要对原有设备的安装孔位进行二次扩孔或攻丝，仅需配套两颗M3螺栓与对应规格的防松螺母即可完成锁紧固定，安装过程中不需要拆卸Z轴电机、丝杠螺母座等核心传动部件，大幅降低了后期改装的操作门槛，也避免了二次拆装带来的Z轴同轴度偏差问题。支架的走线托臂部分向外延伸出足够的避让距离，托臂上开设的多组长条调节孔可以根据实际线缆的粗细、走线方向灵活调整扎带的固定位置，既可以固定单根粗径的主轴动力线，也可以同时约束电机编码器线、主轴供电线、限位开关信号线等多组细线缆，所有线缆固定后与Z轴的运动轨迹完全平行，在Z轴全行程上下移动过程中，线缆的弯曲半径始终保持在合理区间，

　　不会出现局部弯折应力集中的问题，也不会与旁边的丝杠传动副、线性导轨滑块产生运动干涉。从安装边界尺寸来看，支架的整体厚度控制在3mm以内，安装完成后向Z轴侧方突出的距离不超过20mm，完全不会超出设备原有工作台的运动边界，也不会干涉X轴的左右行程运动，即便是在设备加装了主轴防尘罩、冷却管路等附加配件的情况下，该支架的安装位置也不会和周边配件产生空间冲突。在实际加工应用场景中，这类小型CNC设备经常被用于加工PCB板、软金属标牌、小型塑料结构件等精度要求较高的工件，Z轴走线的无约束晃动除了会造成线缆磨损外，还可能在高速进给过程中带来微小的附加振动，传递到主轴端就会造成加工表面出现振纹，影响工件的表面加工质量，

　　这款支架通过对线缆的刚性约束，消除了线缆晃动带来的附加振动源，间接提升了Z轴进给过程的运动平稳性。支架的弯折角度经过反复适配调整，安装基面与走线托臂的夹角完全匹配Z轴安装座的立面角度，固定后托臂保持水平状态，线缆从电机接线端引出后可以平缓过渡到托臂上，不会出现直角弯折导致的线缆内部铜丝折断问题，对于经常需要更换不同功率主轴、调整Z轴电机安装高度的用户来说，该支架的固定位置不会因为电机高度的微调而出现走线错位，适配性更强。不同于市面上通用型的粘式走线卡，这款支架采用金属材质加工，长期在设备加工产生的切削粉尘、少量切削液挥发的环境下使用，不会出现塑料老化、粘胶失效脱落的问题，固定可靠性更高，即便是在设备长时间连续加工的工况下，也能持续保持稳定的走线约束效果，不需要定期检查重新固定。
