PC ATX电源转接电路板防护安装盒

　　在桌面PC硬件改装、小型工控设备搭建以及DIY电子试验台的搭建场景中，经常会用到带多电压输出接口的ATX电源转接板，这类转接板可以将标准ATX电源的输出转换为不同电压等级的直流供电，为各类外设、试验模块、小型驱动板提供动力，但这类裸板在实际使用中，裸露的焊盘、引脚很容易因为金属碎屑掉落、线材触碰、工具误触引发短路，轻则烧毁转接板与外接模块，重则导致ATX电源触发保护甚至损坏，因此需要配套的防护壳体来完成绝缘隔离与安装固定。这款防护盒采用分体式带盖结构设计，整体轮廓匹配常规ATX转接板的外形尺寸，盒体内部预留了足够的容腔，能够完整容纳转接板本体以及板载的各类接插件、开关元件，不会出现元件顶壳、接插件被遮挡的问题。

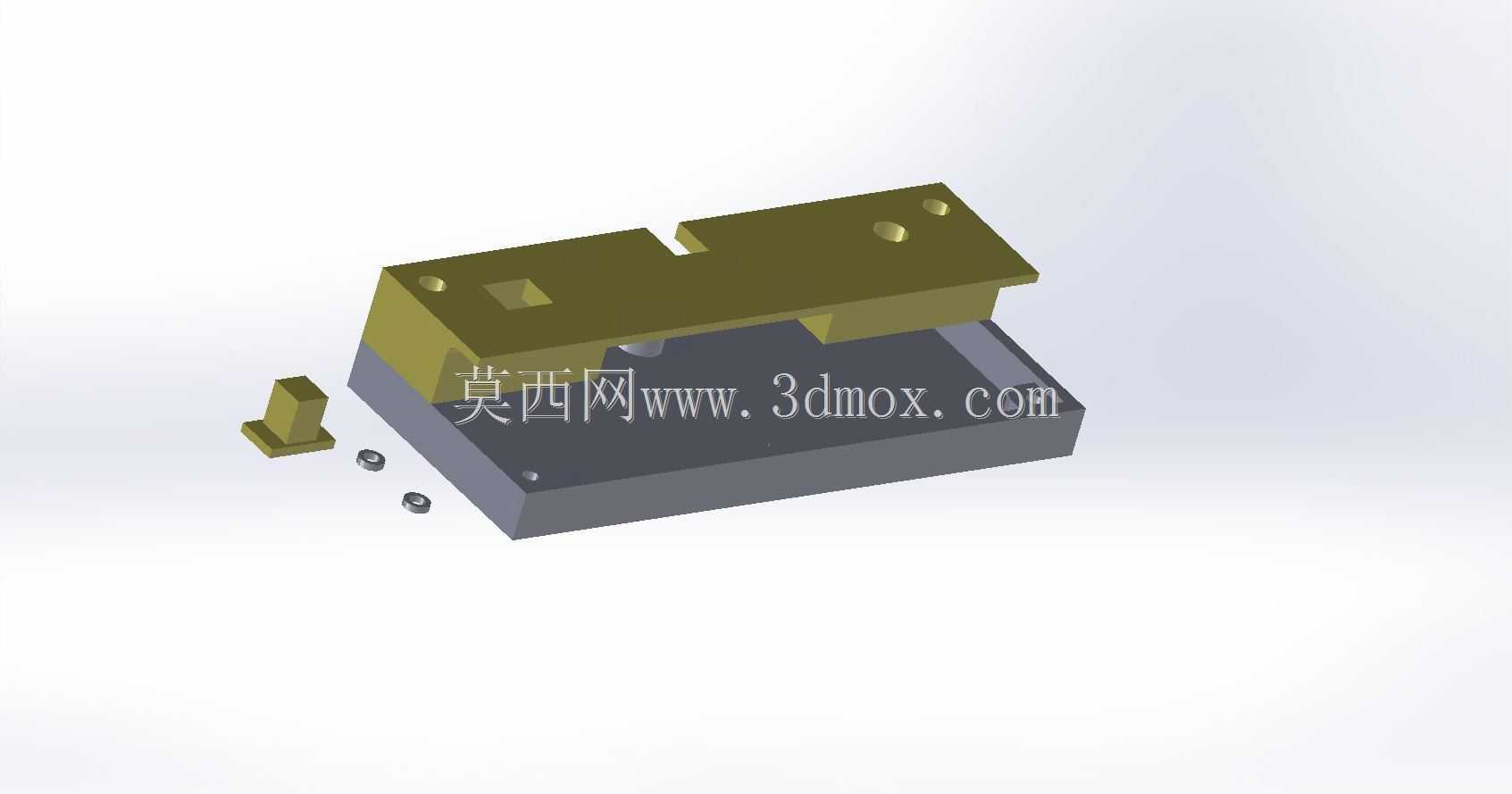

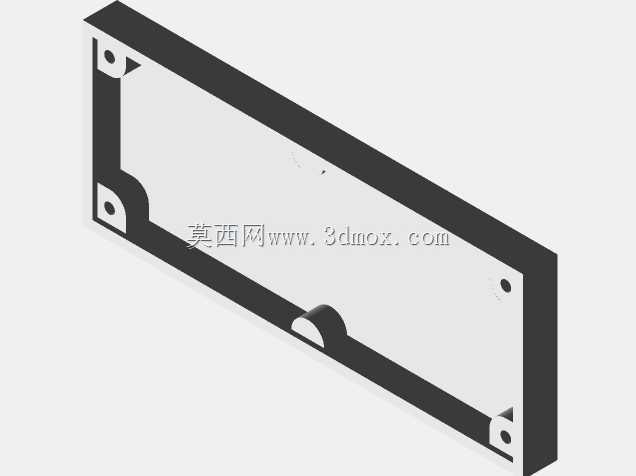

　　盒体的固定结构采用两组3x10mm规格的螺钉位，安装时可以直接将转接板锁定在盒体内部的定位柱上，定位柱的高度经过精确计算，能够让转接板与盒底保持合适的间隙，避免板底焊盘与盒体接触造成短路，同时也能预留出一定的散热空间，避免长时间工作时热量在盒内积聚。盒盖与盒体的连接采用两组3x15mm内六角螺钉配合垫圈的锁紧结构，垫圈的设置可以分散螺钉锁紧时的压力，避免盒盖安装位出现应力发白甚至开裂的问题，同时螺钉锁紧后不会从盒体后侧穿出，保证了盒体安装面的平整性，既可以通过背胶固定在机箱内壁、设备机架平面上，也可以额外加装固定耳完成螺丝锁附安装。盒体上对应转接板的各个输出接口、开关位置都做了精准的开孔避让，

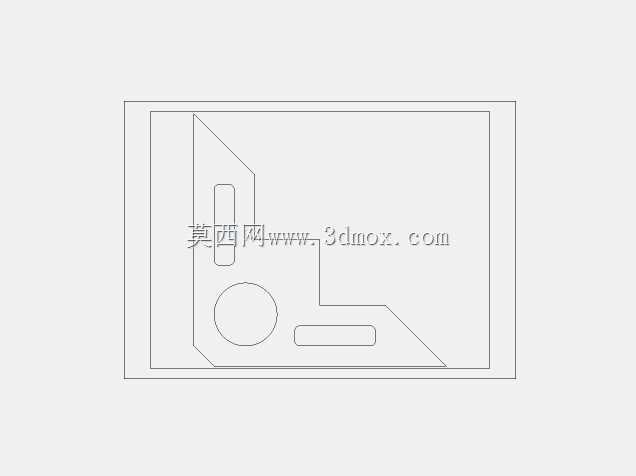

　　其中圆形开孔对应板载的大尺寸直流输出接口，长条形开孔对应拨码开关或者接线端子位，斜边轮廓的避让位对应板载的印刷开关，这个印刷开关叠加在封面隐藏的原件上，开孔位置经过反复校准，既不会因为开孔过大损失防护性能，也不会因为开孔过小影响开关的正常操作，手指可以直接通过开孔触碰到开关完成通断操作，不需要额外打开盒盖。在填充率设置上，采用30%的填充密度打印即可满足日常使用的结构强度要求，这个填充率下的盒体既具备足够的抗冲击、抗挤压能力，不会因为日常的拆装、线材拉扯出现开裂，同时也能控制整体重量，不会给安装位置带来额外的负重。从安装边界来看，盒体整体外形规整，没有外凸的尖锐结构，安装时只需要预留出比盒体轮廓大5mm左右的平面空间即可完成固定，

　　盒体侧壁厚度均匀，在拐角位置做了小圆弧过渡，避免应力集中，同时也能减少打印过程中的翘曲问题。实际使用中，这款防护盒不仅可以解决裸板短路的风险，还能对转接板起到防尘作用，减少车间、试验环境中的灰尘、金属碎屑附着在电路板上造成的绝缘下降问题，同时规整的盒体也能让设备内部的布线更加整洁，方便后期的维护与线路排查，不管是个人DIY改装还是小型设备的批量配套，都能满足使用需求。
