CNC3018设备电源固定卡箍安装结构

　　桌面级数控雕刻设备的内部走线与部件固定，一直是小型DIY数控设备组装调试阶段容易被忽略的细节，不少玩家在组装CNC3018这类小型数控设备时，常采用扎带随意捆扎电源模块，不仅在设备高速进给产生振动时容易出现电源移位、接线端子拉扯松脱的问题，外露的电源模块也容易在加工过程中被飞溅的切屑剐蹭接线，带来不必要的安全隐患。这套电源固定结构正是针对CNC3018设备的铝型材机架安装空间设计，专门解决标准尺寸开关电源在该型设备上的无定位安装痛点。

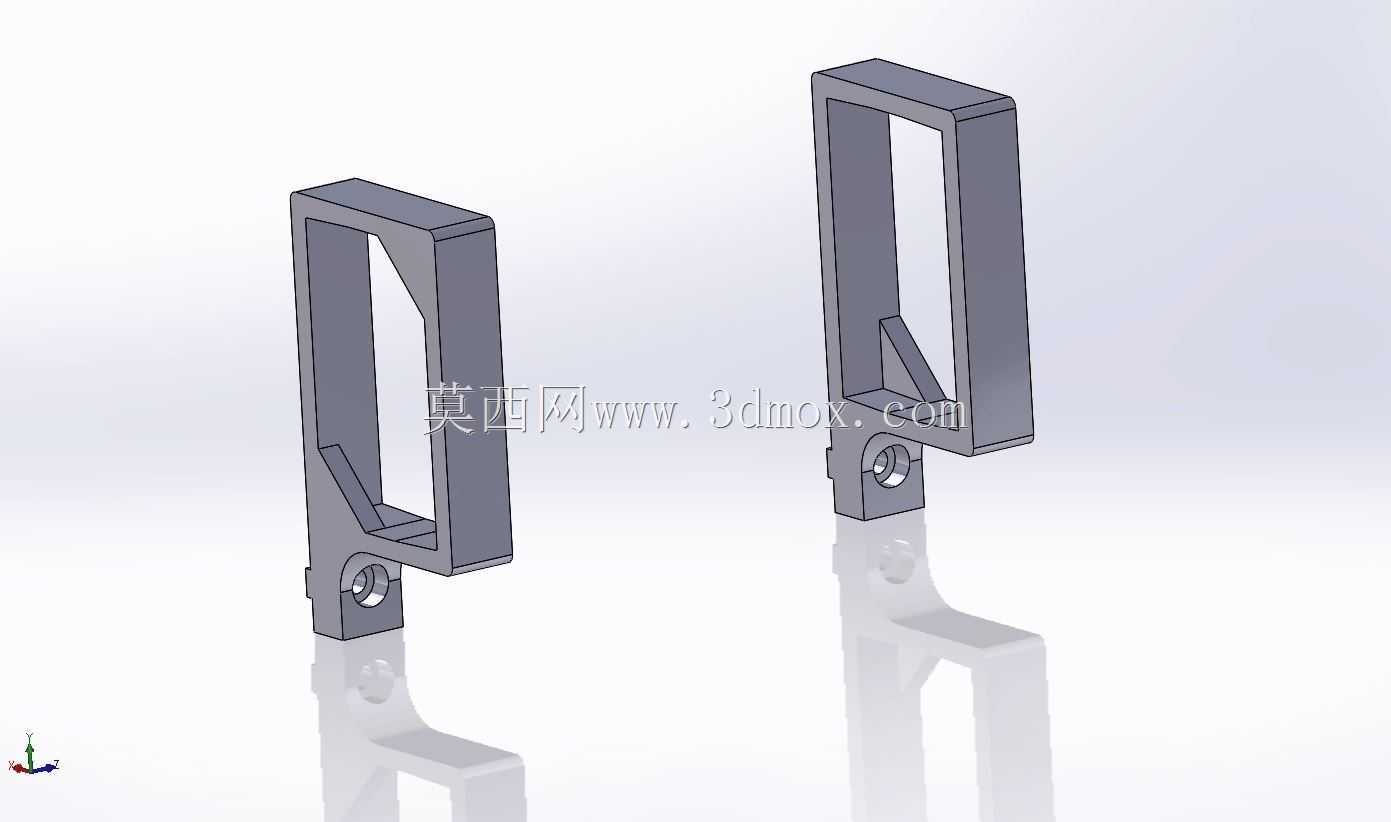

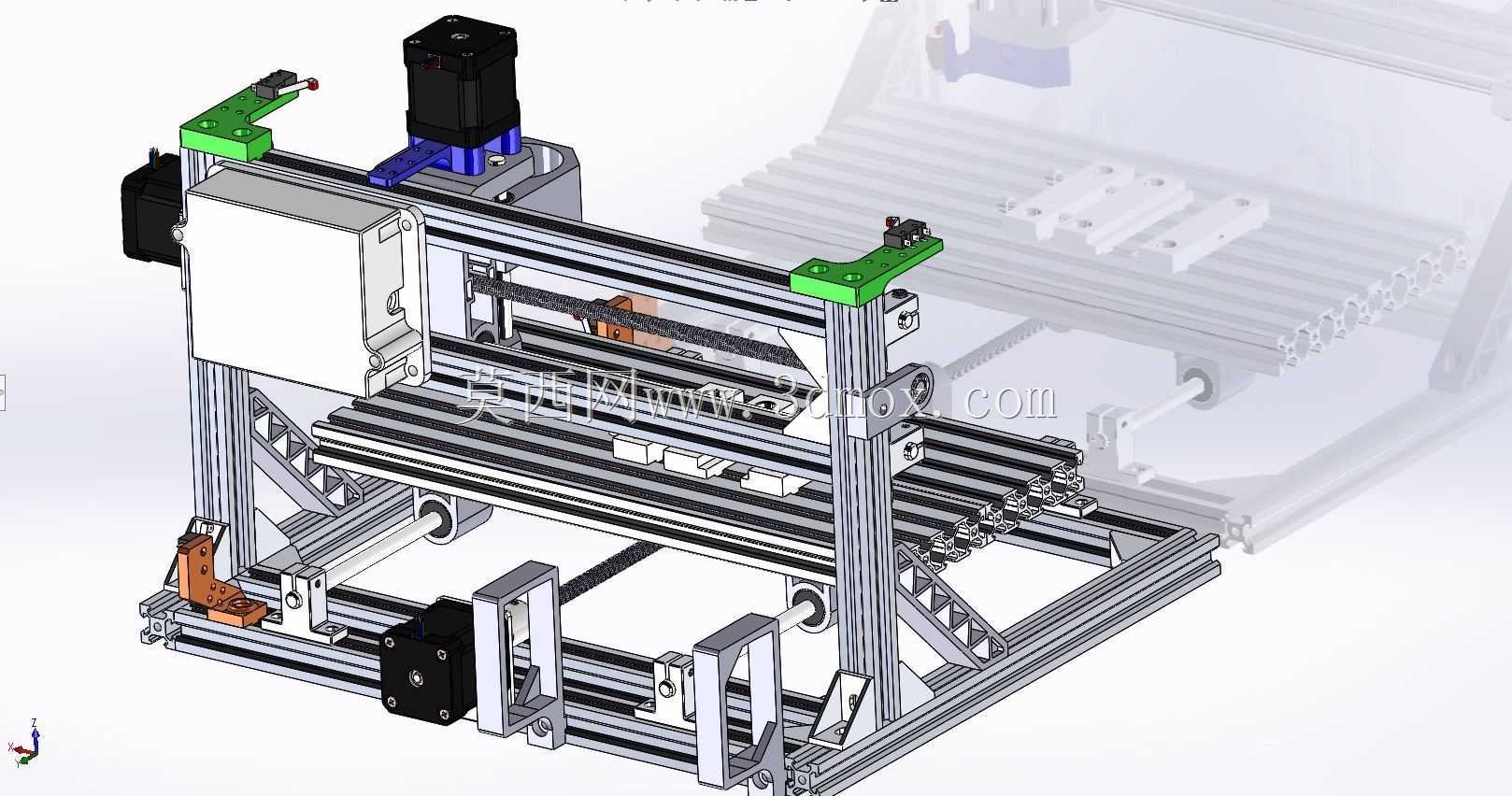

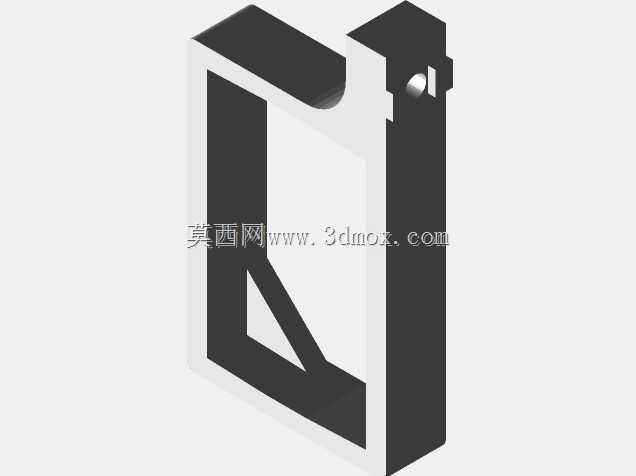

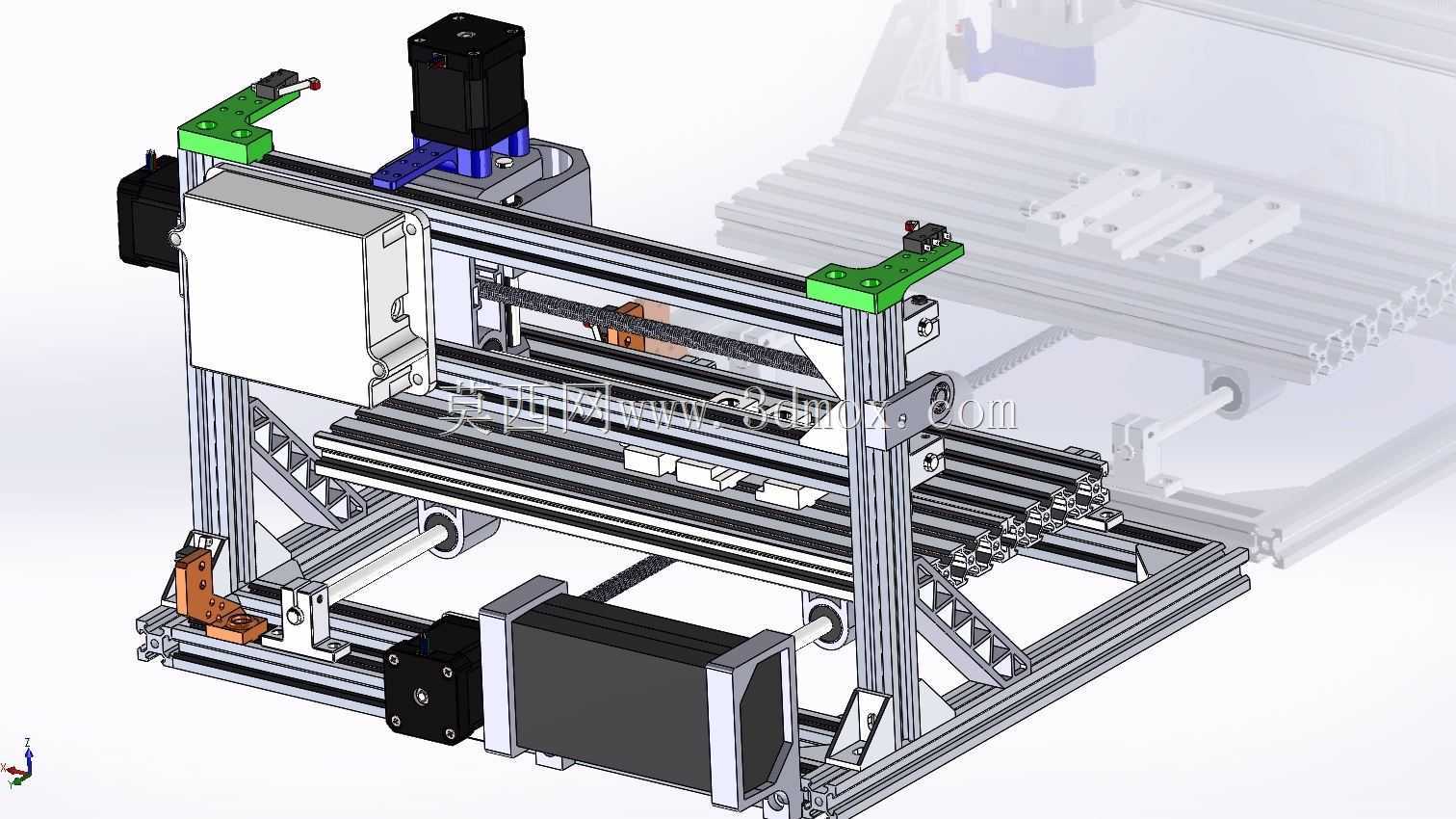

　　从结构适配性来看，这套固定卡箍完全匹配CNC3018设备的欧标2020铝型材安装槽位，不需要对原有设备的机架进行打孔、切割等二次加工，直接利用铝型材自带的T型槽搭配T型螺母就可以完成固定，安装位置选在机架Y轴传动组件下方的闲置空间，这个位置既不会干涉X轴、Z轴的全行程运动，也不会和工作台的工件装夹区域产生空间冲突，同时避开了主轴电机的散热出风方向，不会影响主轴的散热效率，也不会被加工时的切屑直接飞溅覆盖。卡箍的结构采用半包式环抱设计，两个对称的固定件分别卡在电源壳体的两侧加强筋位置，不会遮挡电源本身的散热格栅，保证电源长时间工作时的空气对流散热，避免因为固定件覆盖散热孔导致电源过热降额。

　　设计阶段针对3D打印的工艺特性做了专门优化，固定件采用50%填充率的PETG材料打印即可满足强度要求，打印过程不需要添加支撑结构，所有安装孔位都做了适配M4螺丝的沉头设计，安装后螺丝头不会突出卡箍表面，避免剐蹭周边的传动皮带和接线。卡箍和电源壳体接触的位置做了0.2mm的间隙预留，既可以抵消3D打印过程中产生的尺寸公差，也能在设备运行时起到一定的缓冲吸振作用，减少步进电机运行时的振动传递到电源壳体上，避免电源内部的元器件因为长期振动出现引脚脱焊的问题。

　　从实际使用场景来看，这套固定结构不仅适用于原厂标配的开关电源安装，也可以兼容同尺寸的可调电源、驱动板集成电源等第三方改装电源的固定，卡箍的安装位置可以沿着铝型材槽位前后调整，用户可以根据自己实际使用的电源尺寸、接线方向灵活调整固定位置，不需要重新制作固定件。在设备进行深度改装，比如加装风冷主轴、增加限位开关、加装照明模块时，这套固定结构的侧边还预留了M3的螺丝孔位，可以用来固定接线端子排、走线槽等辅件，不用额外在铝型材上添加其他固定座，进一步精简设备内部的走线结构。

　　安装边界方面，这套卡箍安装完成后，整体突出铝型材表面的高度不超过35mm，完全在设备原有外壳的内部容纳尺寸范围内，不会影响设备外罩的安装，也不会因为突出结构导致设备放置时出现不稳的问题。卡箍的受力结构经过优化，固定后可以承受1.5kg以内的电源重量，完全覆盖CNC3018设备常用的24V/15A以内开关电源的重量需求，即使设备在搬运过程中出现倾斜、轻微磕碰，电源也不会出现移位脱落的问题。和市面上常见的金属电源固定支架相比，3D打印的卡箍不会和电源外壳产生硬接触，不会因为金属边缘的毛刺割破电源的绝缘漆层，也不会因为不同金属的电位差产生电化学腐蚀，长期使用的可靠性更高，同时打印制作的成本更低，用户可以根据自己的设备配色选择不同颜色的打印材料，兼顾设备内部的整洁度和外观一致性。
