3D打印设备用T8螺母外壳安装支座

　　在桌面级FDM3D打印机以及小型桌面CNC雕刻设备的Z轴传动结构中，T8丝杠作为核心的直线传动部件，其螺母的固定可靠性直接决定了运动平台的升降精度与运行稳定性，这款T8螺母外壳支架，正是为解决不同厂商T8螺母安装尺寸不统一、直接固定易出现同轴度偏差的问题而设计的安装适配部件。从实际设备调试的经验来看，不少入门级DIY设备在组装时，直接将T8铜螺母通过螺丝锁在运动平台的安装板上，很容易因为安装孔位的加工误差，导致螺母与丝杠的同轴度出现偏差，轻则运行时出现卡顿、异响，长期运行会加剧丝杠与螺母的磨损，直接降低Z轴的传动精度，严重时甚至会出现层纹错位、平台升降卡滞的问题，而这款集成式的外壳支架，相当于给T8螺母提供了一个定位基准统一的安装载体，能够提前将螺母精准固定在支架内部，再通过支架的安装面与设备平台完成连接，大幅降低现场组装时的调校难度。

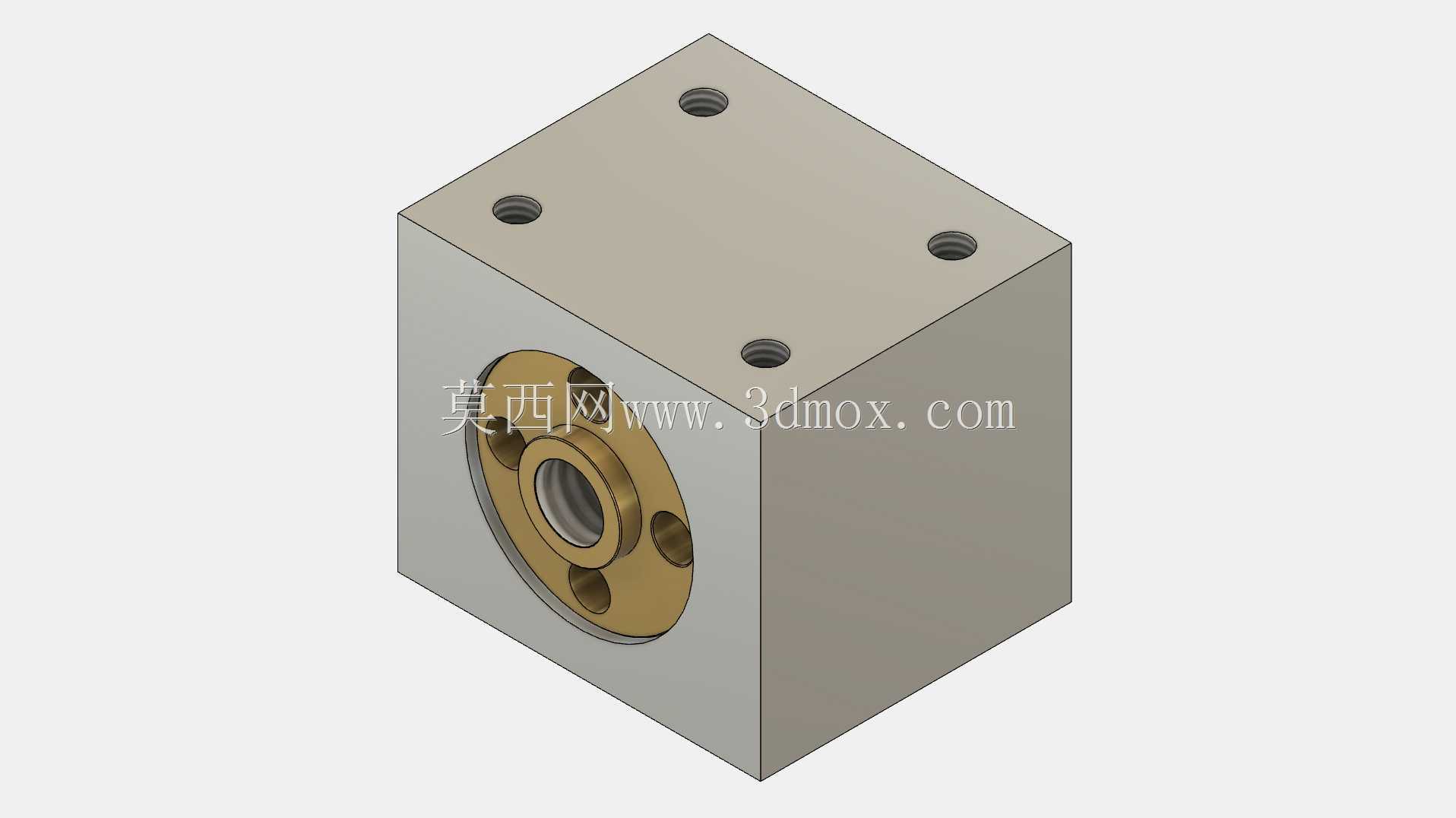

　　从结构设计来看，这款支架采用方块式的整体构型，主体为规整的立方块结构，这种构型的优势在于各个安装面的平面度更容易通过机加工保证，安装时不需要额外做角度调校，只要贴合对应的安装基准面即可完成定位。支架朝向丝杠的一侧设置了嵌套式的T8螺母安装腔，腔体内径与T8法兰螺母的外径匹配，安装时铜制T8螺母可以完全嵌入腔体内部，避免螺母外露堆积粉尘，对于3D打印机这类工作环境中容易存在PLA、ABS耗材碎屑的场景，这种内嵌式结构能够减少碎屑进入螺母螺纹副的概率，降低日常维护的频率。支架的顶面均匀分布了四个内螺纹安装孔，孔位采用对称式布局，对应常规2020、2040铝型材的安装孔距，安装时可以直接通过内六角螺丝将支架锁固在运动平台或者Z轴滑台上，四个安装点的受力均匀，不会出现单侧受力导致的支架偏斜问题。

　　在实际选型适配时需要特别注意安装边界的尺寸问题，不同厂商生产的T8法兰螺母的轴向高度存在一定差异，目前市售的同规格T8螺母实际高度覆盖28mm到30mm的区间，这款支架的内部腔体深度做了适配冗余设计，能够兼容这个高度区间内的常规T8螺母，不需要针对不同厂商的螺母单独调整腔体尺寸，降低DIY爱好者以及小型设备厂商的配件采购难度。支架的侧壁厚度经过受力校核，在Z轴带动10kg以内的平台负载做升降运动时，不会出现结构形变，保证螺母的定位精度不会因为长期负载出现偏移。从安装空间来看，这款方块式支架的外轮廓尺寸紧凑，不会占用Z轴方向过多的有效行程，对于小型桌面设备本就有限的成型空间来说，能够尽可能压缩非工作行程的占比，提升设备的有效加工/打印范围。

　　在设备实际运行过程中，这款支架除了承担螺母的固定作用之外，还能够起到一定的散热作用，T8丝杠螺母在长时间高速往复运动时，螺纹副摩擦会产生一定热量，金属材质的支架与螺母外圈完全贴合，能够将螺母产生的热量快速传导到支架本体，再通过支架的大平面散发到周围空气中，避免螺母因为长时间升温出现磨损加剧的问题。同时，支架的安装面与螺母腔体的同轴度在加工时做了严格管控，螺母装入腔体后，其轴线与支架安装面的垂直度能够控制在0.02mm以内，安装到设备上之后，只要安装基准面的平面度达标，就能保证丝杠与螺母的同轴度符合传动要求，不需要反复调整螺母的安装角度，大幅缩短设备的组装调校周期。对于桌面CNC设备来说，这类支架还能够承受一定的切削侧向力，在Z轴带动主轴做小幅切削作业时，支架的刚性足够抵消切削带来的侧向载荷，避免螺母出现径向偏移导致的扎刀问题。
