90度直角木制连接支架结构设计

　　这款直角木制连接构件，主要面向轻型工装搭建、桌面工位辅具组装、小型木质实验平台架设场景使用，核心作用是在两个垂直排布的型材或板材之间提供可靠的直角定位与连接支撑，避免拼接处出现角度偏移、受力错位的问题。在日常的工位改造、小型教具搭建、非标木质工装快速拼装过程中，这类直角连接件不需要复杂的预埋金属件，依靠自身的L型本体结构就能完成两个垂直面的贴合定位，安装时只需要将两个连接端面分别抵靠在待拼接的90度板材内侧，通过构件上预留的长条形安装槽穿入紧固件，就能快速完成固定，长槽的设计还预留了一定的安装调节余量，不需要在前期加工时对安装孔位做极高精度的预钻，能适配一定范围内的孔位偏差，降低现场装配的对位难度。

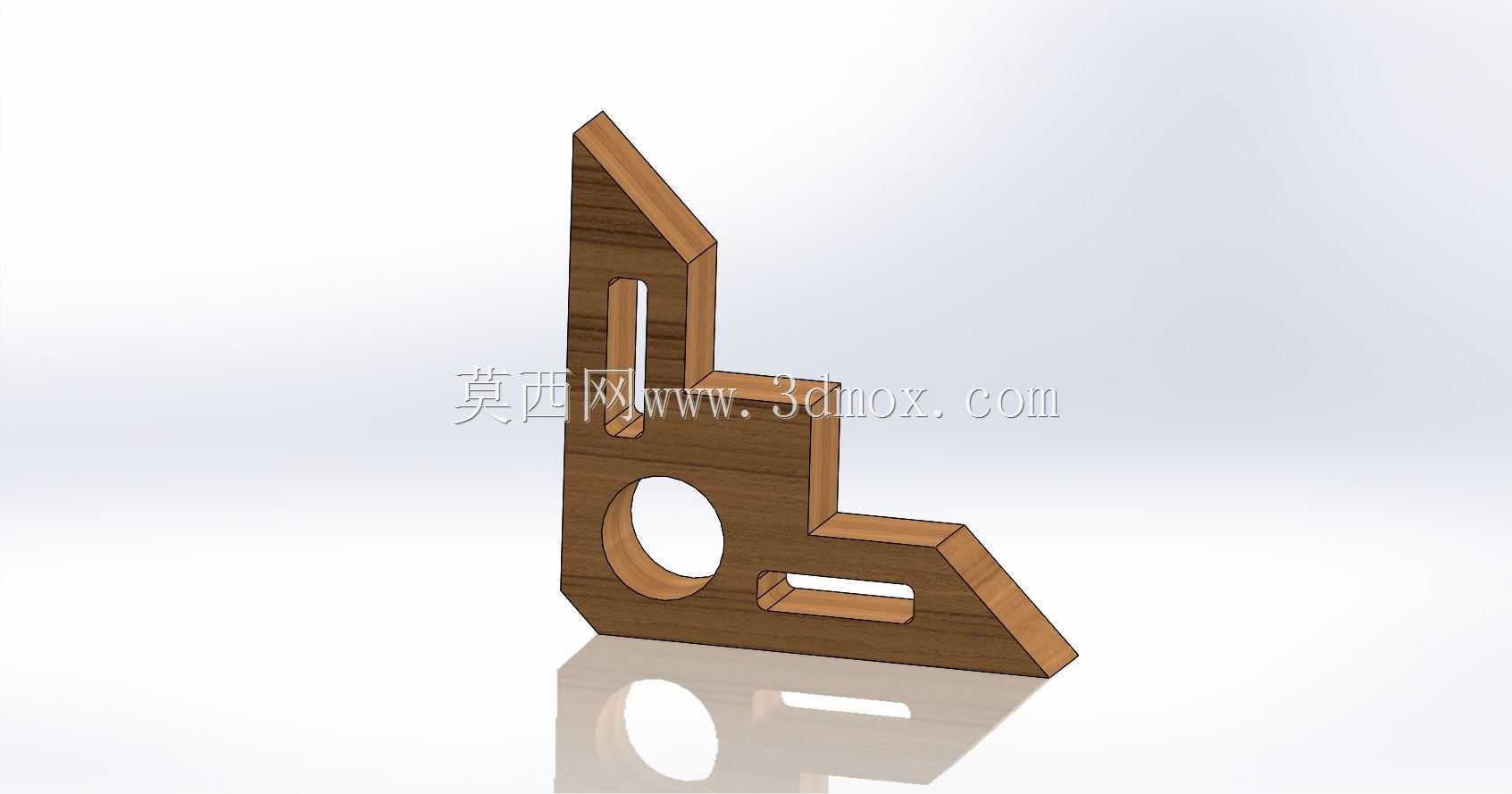

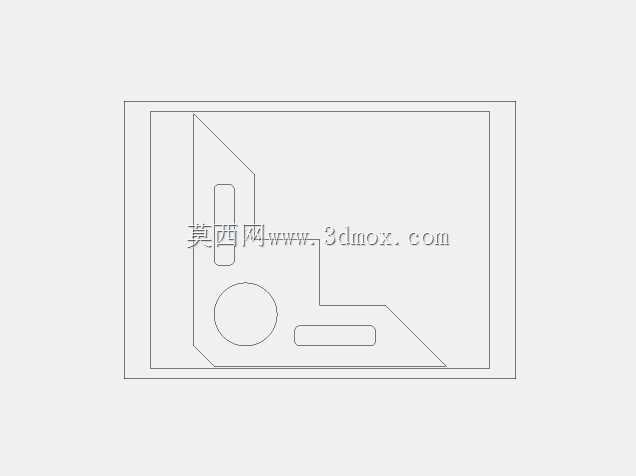

　　从结构设计逻辑来看，构件整体采用等厚的木质板材一体切割成型，没有额外的拼接接缝，整体刚性更稳定，长期受力下不会出现拼接缝开裂的问题。两个垂直的连接臂长度做了差异化设计，长臂段长度适配常规100mm宽度以内的板材侧边，短臂段适配50mm宽度以内的板材端面，能覆盖多数轻型木质框架、桌面围挡、小型设备安装支座的直角连接需求。构件转角处做了内圆弧过渡处理，既避免了直角内角处的应力集中，在长期承受垂直方向载荷时不会出现转角处崩裂的问题，同时也能在安装时避让待拼接板材内角处的加工毛刺、溢胶残留，保证两个连接面能完全贴合待装配件表面，不会因为边角干涉出现安装缝隙。长臂段上开设的长圆形通孔，主要用于穿入螺栓或者自攻螺钉完成垂直方向板材的固定，孔的长度方向沿臂身延伸，允许紧固件在孔内有15mm左右的调节行程，现场安装时可以根据实际板材的固定点位置灵活调整，不需要重新钻孔。短臂段上同样开设了同规格的长圆形安装槽，方向沿短臂延伸，适配水平方向板材的固定调节需求。两个臂身之间的转角区域开设了一个大直径的圆形镂空，一方面是减轻构件自身重量，减少木质材料的内应力累积，避免温湿度变化时构件出现变形翘曲，另一方面这个圆孔也可以作为走线孔使用，在搭建带电气布线的小型工装台时，线材可以直接从这个圆孔穿过，不需要额外在板材上开走线孔，简化布线工序。构件的外边缘全部做了倒角处理，没有尖锐的直角毛边，安装操作时不会划伤操作人员，也能减少磕碰导致的边角掉渣问题。

　　从安装边界来看，这款构件适配的板材厚度范围在12mm到20mm之间，当板材厚度低于12mm时，紧固件的咬合深度不足，连接强度会受影响，当板材厚度超过20mm时，构件的臂身宽度不足以覆盖板材侧边，贴合面积不足会导致固定稳定性下降。安装时两个待拼接板材需要保证拼接端面的垂直度误差在1度以内，否则会导致构件的连接面无法完全贴合，固定后出现角度偏差。构件本身的木质材质经过致密化处理，表面硬度高于普通松木板材，能承受单臂5kg以内的垂直静载荷，满足轻型工装、桌面辅具的承重需求，不适合用于重载结构架、承重支撑框架的连接场景。在实际使用中，这类木制直角连接件相比金属角码，不会对接触的木质板材表面造成压痕，也不会因为金属与木材的热胀冷缩系数差异导致长期使用后连接松动，更适合全木质结构的工装、教具、展示架的组装使用，装配完成后整体外观一致性更好，不需要额外做表面遮盖处理。设计时特意将两个安装槽的位置做了错位排布，避免两个方向的紧固件在转角处出现干涉，安装时可以分别从两个方向拧入紧固件，不会出现螺栓头互相顶住的问题，即使使用M6规格的螺栓，两个方向的紧固件也能保持足够的安全间隙，不需要额外计算孔位避让距离，降低装配的出错概率。
