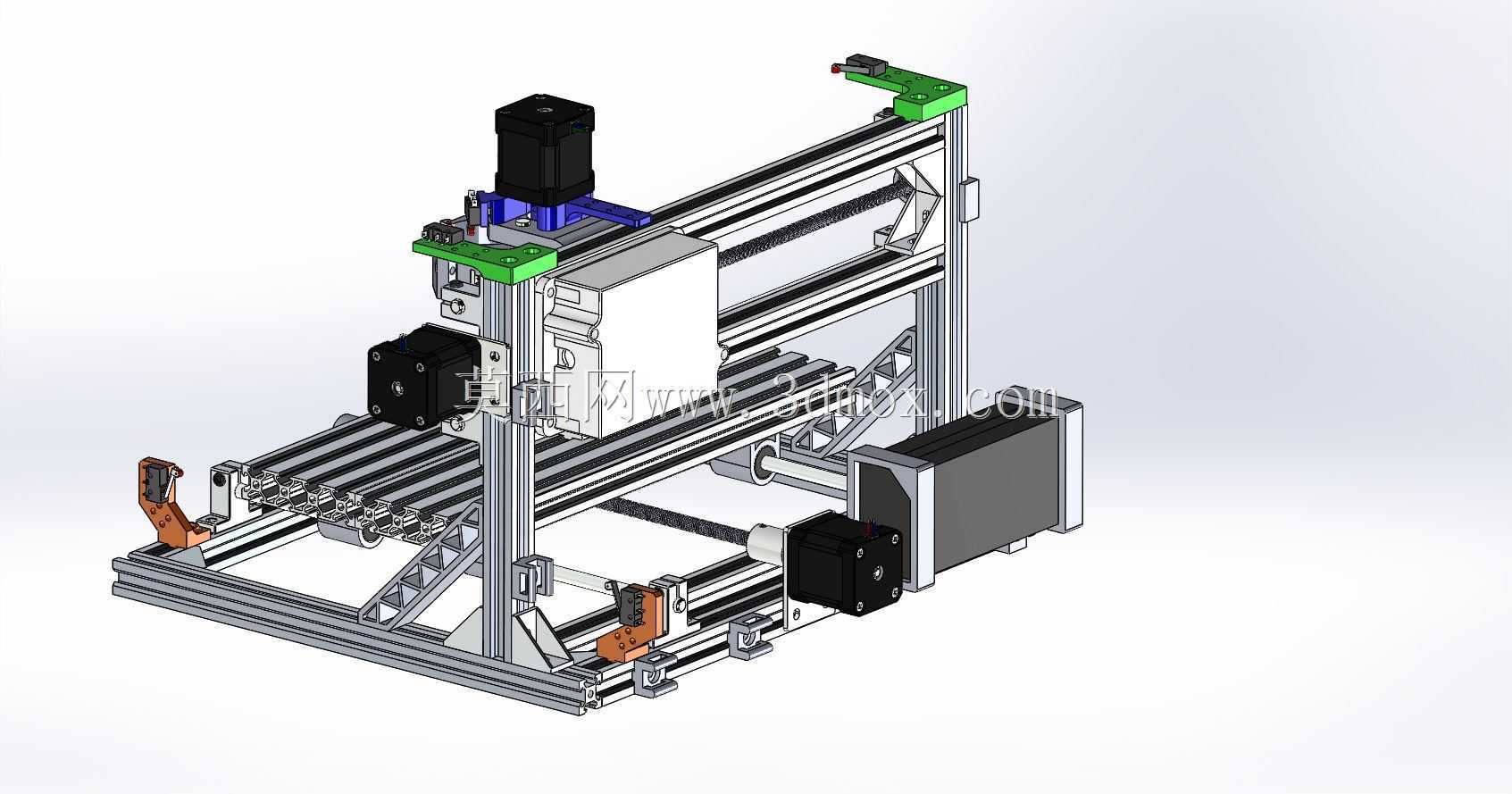

CNC3018设备专用电缆固定支撑结构

　　在小型桌面数控加工设备的实际运维与改装场景中，线束排布杂乱一直是影响设备运行稳定性、后期维护效率的共性问题，CNC3018作为入门级桌面数控雕刻、铣削加工设备，其X、Y、Z三轴的步进电机动力线、行程开关信号线、主轴供电线在设备往复运动过程中，极易随拖链运动出现剐蹭、拉扯、移位的情况，轻则导致信号干扰出现加工丢步，重则造成线缆绝缘层磨损引发短路故障，这款电缆支撑结构正是针对该类设备的走线痛点设计的专用固定部件。从实际安装适配性来看，该支架完全匹配CNC3018设备的铝型材框架安装基准，安装点位贴合设备现有型材的T型槽布局，不需要对原有设备框架进行额外打孔、切削等二次加工，仅需搭配标准M5螺钉与对应规格的型材T型螺母即可完成固定，

　　安装过程不会破坏原有设备的结构强度，也不会干涉三轴的运动行程边界。设计阶段充分考虑了桌面级设备的紧凑空间特性，支架整体采用贴合适配型材轮廓的折弯式结构，突出安装面的厚度控制在合理范围内，不会与运动中的滑台、主轴夹具、加工工件发生运动干涉，安装后所有固定点位的线缆弯折半径均满足常规柔性电缆的最小弯折要求，避免长期弯折导致的线芯断裂问题。功能层面，该支架预留了多组扎带固定位，可同时容纳三轴电机线、信号线、主轴电源线的分束固定，不同功能的线缆可分区域排布，既减少了强弱电之间的信号干扰，也能让设备外部走线更加规整，后期更换线缆、调试部件时可以快速梳理线束走向，不需要反复拆解整段走线。从结构受力角度设计时，支架的安装脚位做了局部加厚处理，

　　能够承受多根线缆拖拽时的拉扯力，即使设备高速运动时线缆随拖链产生往复拉力，支架也不会出现变形、松动移位的情况，固定接触面做了贴合型材弧面的适配处理，安装后与铝型材表面完全贴合，不会出现局部应力集中导致的型材表面压痕。实际使用场景中，该支架不仅适用于原厂标配状态的CNC3018设备，对于加装了风冷主轴、吸尘装置、对刀仪等改装配件的设备，也可以通过调整扎带固定位置，兼容新增配件的线束固定需求，不需要额外加装其他走线配件。支架的安装位置选择在设备框架的线缆集中走向区域，刚好承接从拖链引出到设备控制盒的过渡段线缆，避免这段线缆悬空下垂剐蹭加工区域的切屑、切削液，也能防止线缆被运动中的工件、刀具剐蹭破损。

　　设计过程中还充分考虑了3D打印制作的工艺可行性，结构没有大角度悬空、薄壁等不利于FDM打印的特征，采用常规PETG材料50%填充率打印即可满足使用强度要求，打印完成后不需要复杂的后处理，去除支撑后即可直接安装使用，对于自行改装设备的用户来说制作门槛极低。不同于通用型的走线固定件，这款支架的所有安装孔位、轮廓尺寸都是完全匹配CNC3018的框架尺寸设计，安装后不会突出设备外轮廓过多，不会破坏桌面设备原本的紧凑布局，同时固定后的线缆走向完全顺着设备运动方向排布，不会给拖链增加额外的运动阻力，长期运行也不会因为线缆拉扯导致三轴运动负载增加，影响设备的加工精度。
