ArduinoUNO控制板安装固定框架结构

　　在小型数控设备、桌面级CNC改装以及嵌入式电控系统搭建场景中，开源控制板的安装固定一直是容易被忽略却直接影响设备运行稳定性的细节。这款适配Arduino UNO控制板的安装框架，正是针对电控箱内控制板无专用固定位、安装后易松动移位、接线端受力拉扯的实际工程问题设计的结构件。从实际使用场景来看，不少DIY数控设备、小型自动化实验台的搭建者，往往直接将控制板用双面胶粘贴在电控箱内壁，或是随意用单颗螺丝固定，设备运行过程中产生的持续振动，很容易导致控制板移位，轻则造成接线松脱、信号传输中断，重则让板载元件触碰金属箱体引发短路，这款框架的核心作用就是给Arduino UNO控制板提供稳定的安装承载基准，让控制板在电控箱内的安装位置标准化，避免零散固定带来的各类隐患。

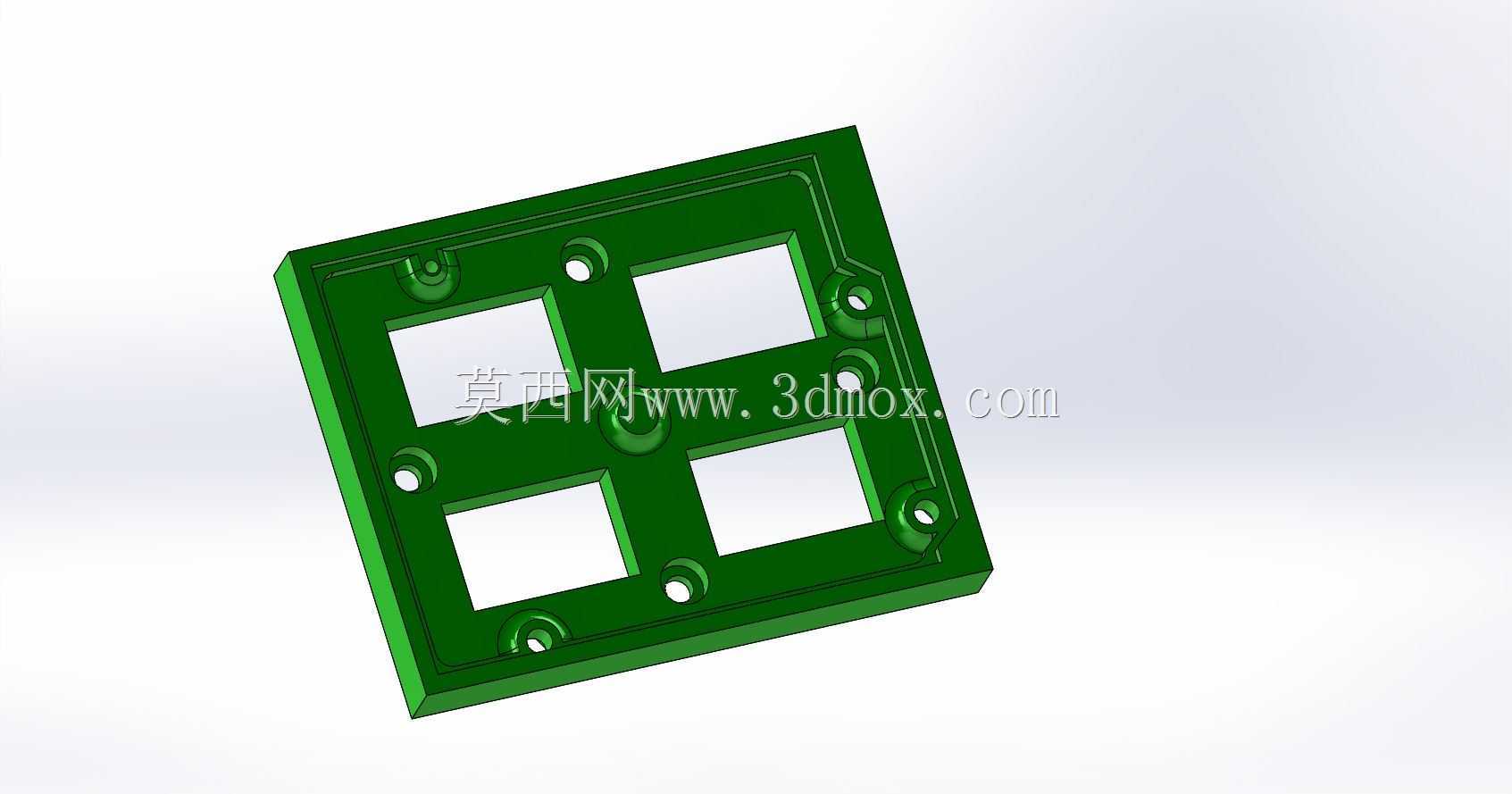

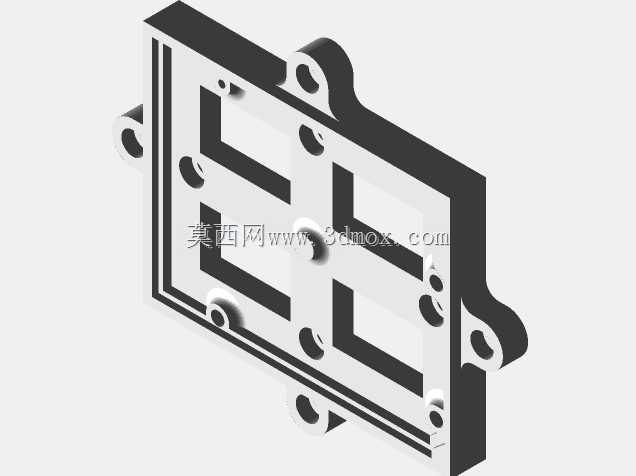

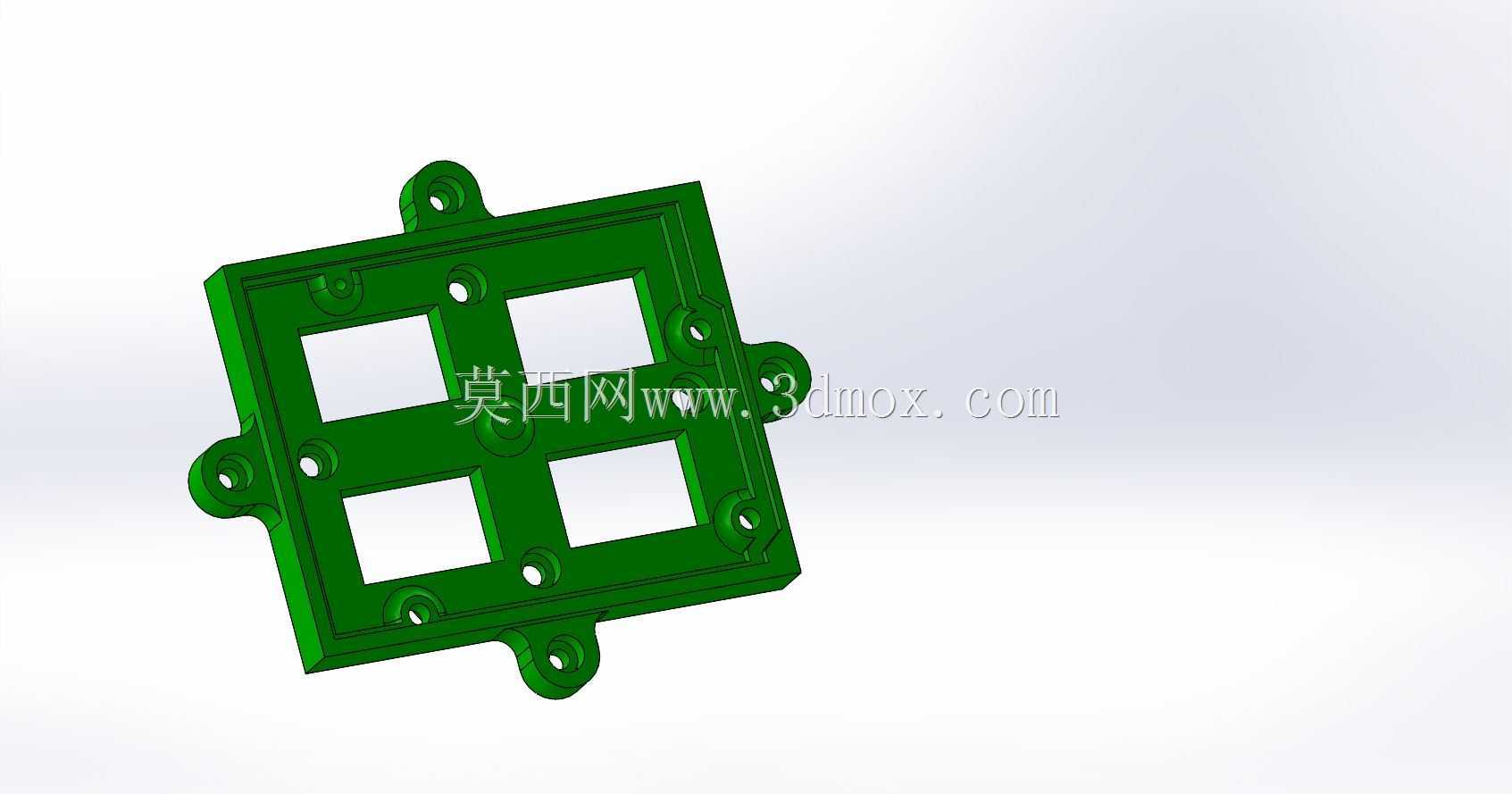

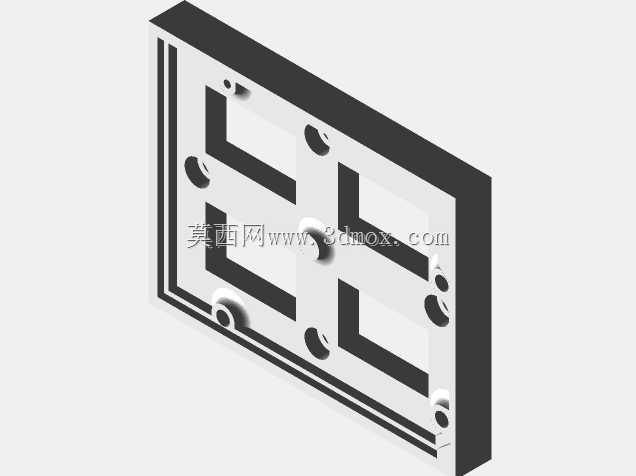

　　从功能特性上看，框架采用整体式框型结构，板面预留了对应Arduino UNO板四个安装孔位的固定柱，同时针对板载USB接口、电源接口、排针接线区域做了精准的镂空避让，不会遮挡任何外接端口，接线操作时不需要额外调整控制板位置，所有外接插接口都完全外露，方便后续调试、插拔数据线或者更换接线。框架上设置的M3螺纹安装孔，既可以用来将控制板锁紧在框架上，也可以用来将整个框架组件固定在电控箱的安装梁、绝缘安装板上，同时还预留了适配2.2mm螺钉的固定孔位，适配不同的安装紧固需求。考虑到不同搭建场景的安装空间差异，框架设计了两种紧固结构版本，一种是紧固件内置的版本，安装后螺丝头不会突出框架外表面，适合安装空间局促、框架需要紧贴箱体内壁的场景，不会因为螺丝突出造成安装间隙或者刮擦其他线路；另一种是紧固件外置的版本，螺丝从框架外侧穿入锁紧，适合安装空间充裕、需要频繁拆装控制板的调试场景，不需要将框架从箱体上拆下就能完成控制板的更换操作，使用者可以根据自己的电控箱内部布局、拆装频率选择对应的版本使用。

　　设计思路上，这款框架没有做多余的装饰性结构，完全围绕安装可靠性、操作便利性展开。整体采用方形框体加十字加强筋的结构，在保证整体结构强度的前提下，尽可能减少材料占用，同时四个镂空方窗刚好对应控制板上无元件的空白区域，既可以减轻框架自身重量，也能给控制板背面留出足够的散热空间，避免控制板长时间运行时热量积聚在框架与板体之间，影响板载芯片的运行稳定性。框架的安装孔位公差经过适配调整，M3螺钉拧入时不会出现过紧滑牙或者过松晃动的问题，2.2mm的螺钉孔刚好适配常用的自攻螺钉安装需求，不需要额外攻丝就能完成固定，降低现场安装的加工要求。框架边缘做了微小的倒角处理，没有尖锐的毛刺棱角，安装操作时不会划伤手部或者割破导线绝缘层，符合电控配件的安全使用要求。

　　从安装边界与尺寸适配来看，框架的整体外形尺寸完全贴合Arduino UNO控制板的外轮廓，不会超出板体边缘过多，占用的安装空间和控制板本身的投影面积基本一致，在电控箱内布局时，只需要预留出控制板本身的安装空间，就可以容纳这款框架，不需要额外预留多余的安装余量。框架的固定柱高度经过测算，控制板安装后与框架底面之间留有2mm左右的间隙，既可以避免控制板背面的焊点直接接触框架造成短路，也能形成空气对流层辅助散热。框架上的安装孔位间距完全匹配标准Arduino UNO的官方安装孔距，不需要对控制板做任何打孔、改装，直接就可以将原厂控制板锁紧在框架上，不会出现孔位错位无法安装的问题。如果是将框架固定在电控箱内，只需要在安装板上按照框架外侧的两个固定孔位打孔，就可以完成整个组件的固定，安装操作非常简便，不需要复杂的定位工序。在实际的桌面CNC搭建、小型数控实验台改装、嵌入式自动化控制项目中，这款框架可以快速完成控制板的标准化安装，避免零散固定带来的各类不稳定问题，提升整个电控系统的运行可靠性。
