2.54mm间距直弯角双排公排针连接器

　　这类排针是电子电路互联场景里用量极大的基础互联元件，日常做工控板卡、消费电子主板、嵌入式开发板、信号转接模块的时候，几乎绕不开这类接插件的选型与结构匹配。从实际使用的场景来看，2.54mm的间距是行业沿用多年的通用标准间距，刚好适配常规面包板、万用板、标准PCB焊盘的孔位布局，不管是小批量打样的手工焊接场景，还是量产阶段的波峰焊、回流焊工艺，这个间距的元件都能很好适配产线的加工公差，不会因为引脚间距偏差导致连锡、虚焊的批量问题。

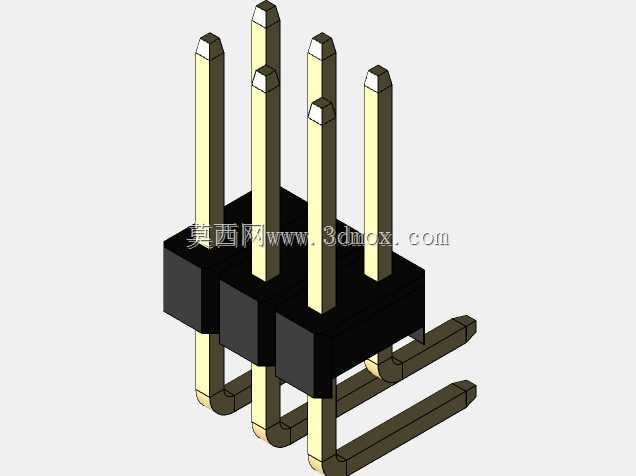

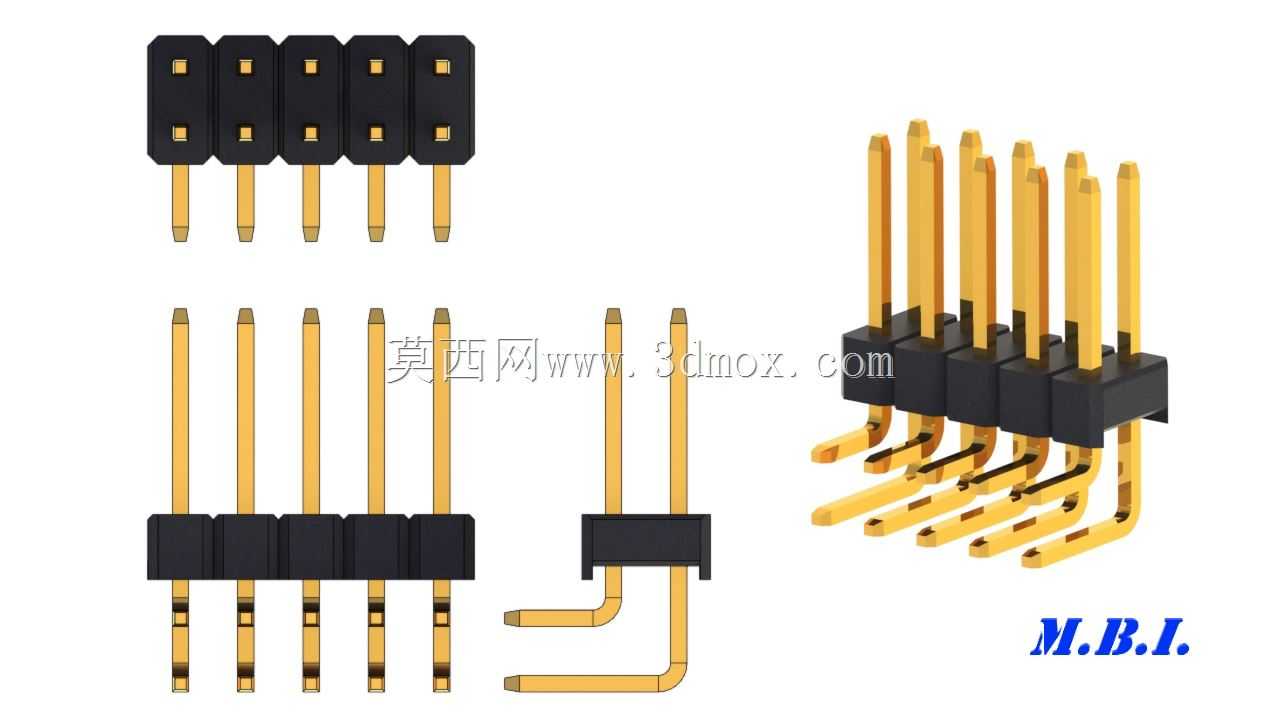

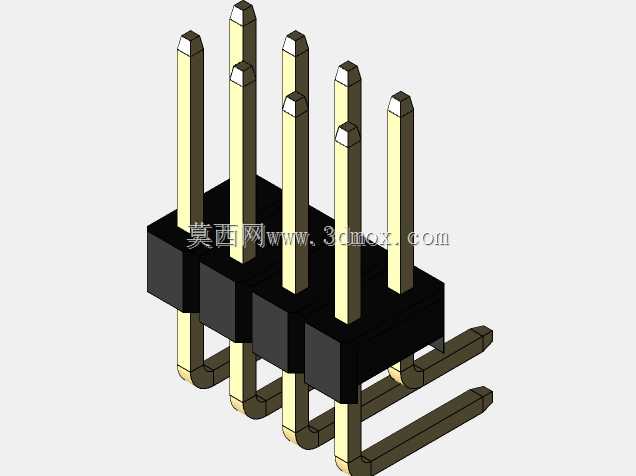

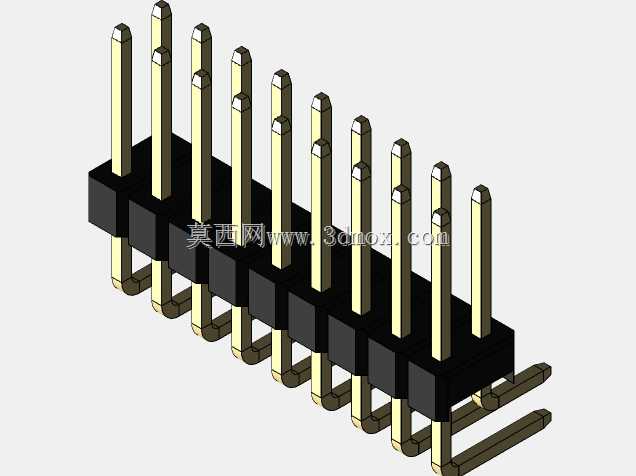

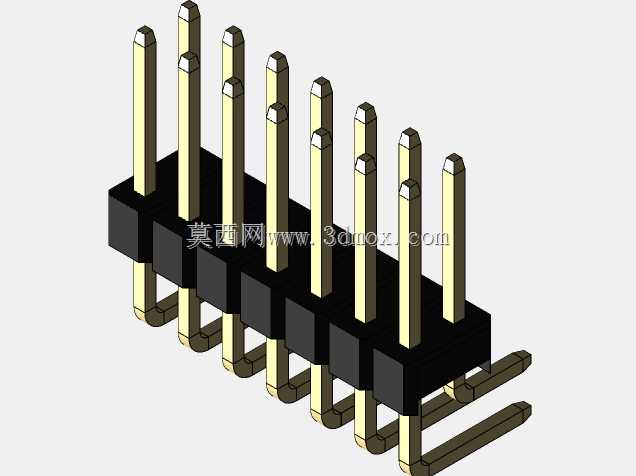

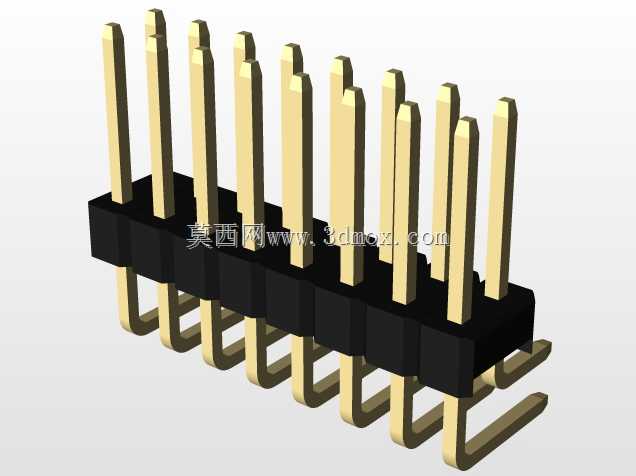

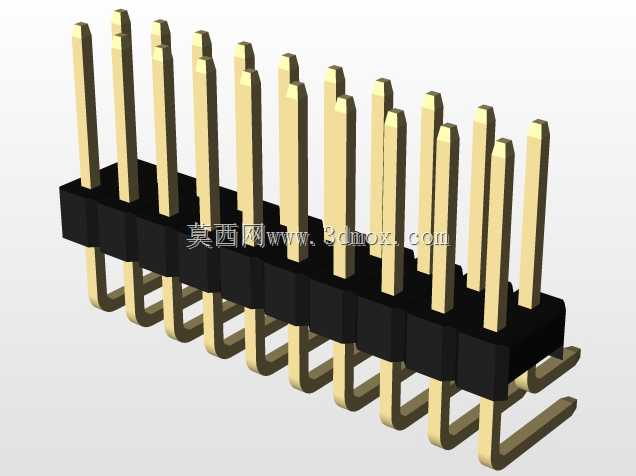

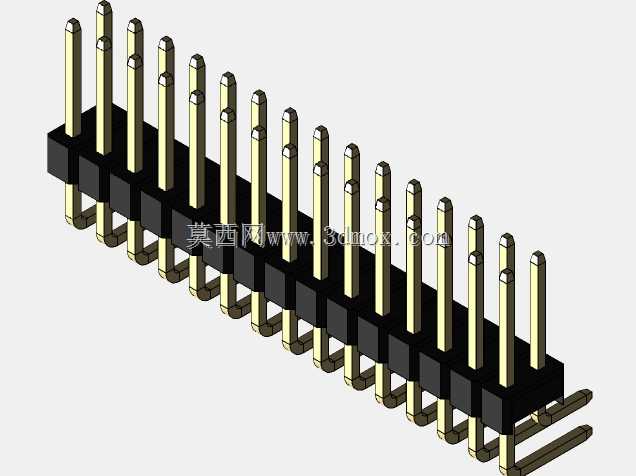

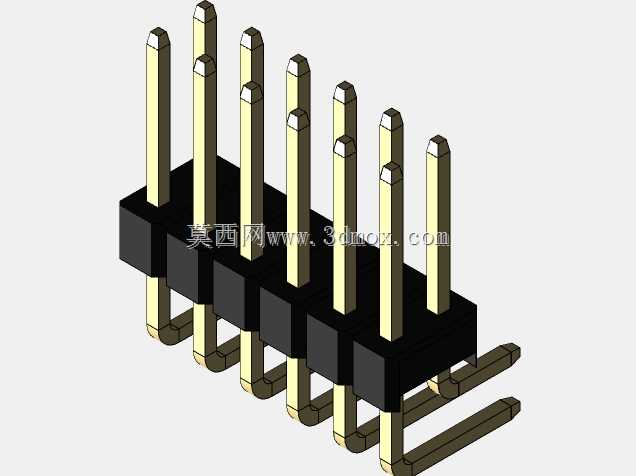

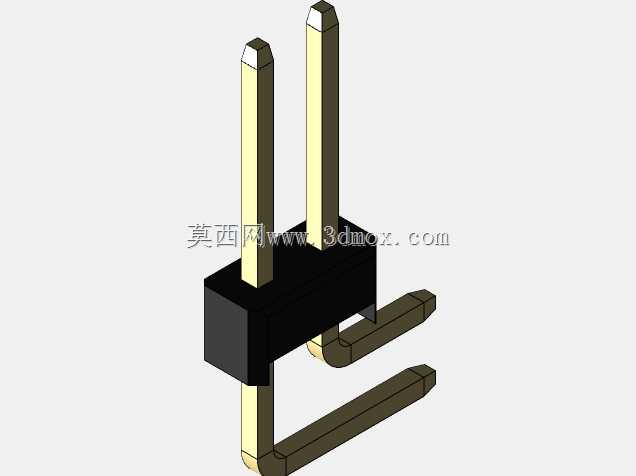

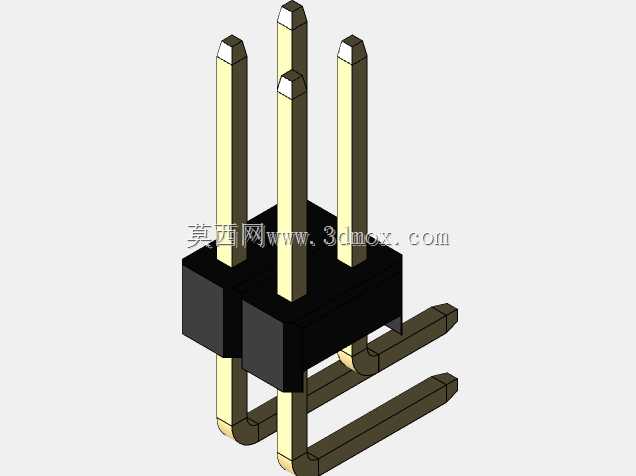

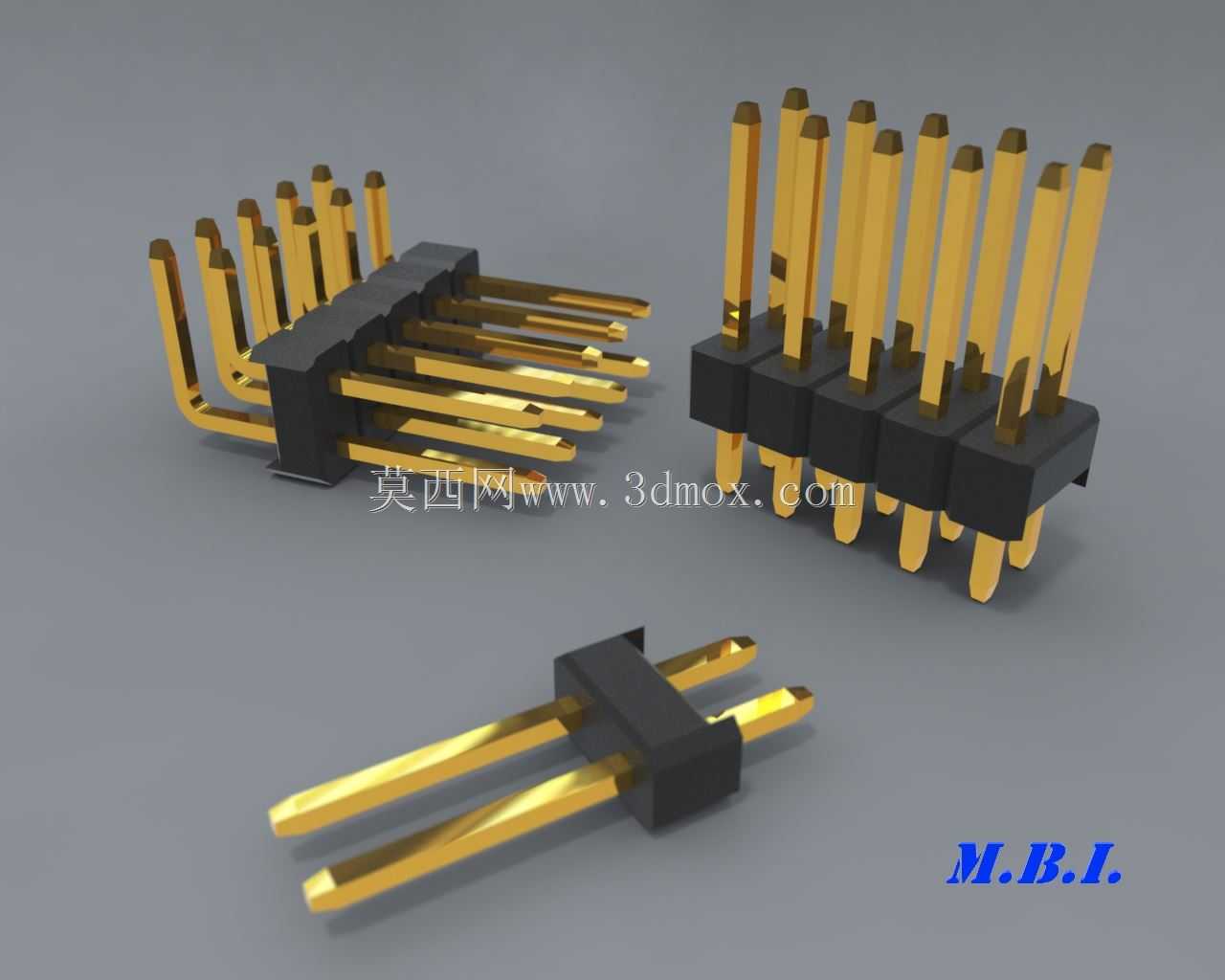

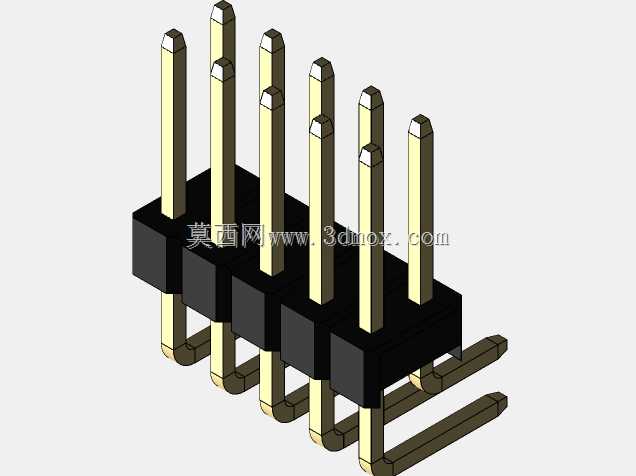

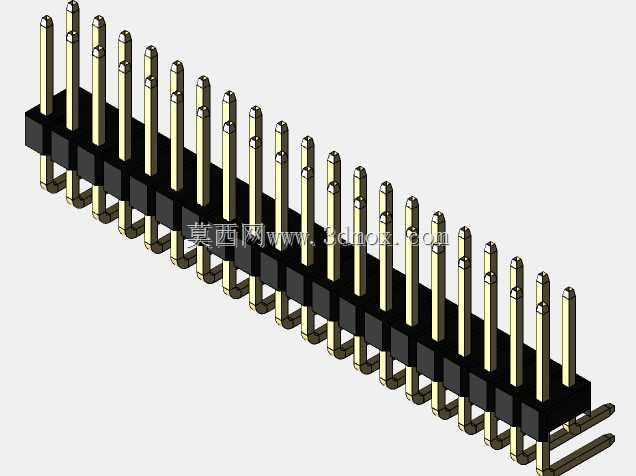

　　从结构设计的角度看，这次的模型覆盖了直头与弯角两种结构形态，还有单列、三列外锁的不同结构变体，能适配不同的板间安装需求：直头结构多用于板对板垂直互联的场景，比如核心板插在底板上的垂直堆叠安装，插合方向与PCB板面垂直，能最大化压缩板间的水平占用空间；弯角结构也就是常说的90度弯针，多用于板边出线的场景，比如设备面板侧的信号引出，排线从板侧水平接出，不会在板卡上方占用垂直空间，适配机箱内部局促的竖向安装边界。外锁结构的设计是为了提升连接可靠性，常规无锁排针在设备受振动、冲击的工况下，容易出现排母松脱、信号瞬断的问题，带外锁的结构能在插合后通过侧边的锁扣结构与配套排母卡紧，哪怕是在车载电子、工业工控这类有持续振动的使用场景里，也能保证连接的稳定性，避免接触不良导致的设备故障。

　　外形尺寸上，2.54mm的引脚间距是核心安装边界，单根引脚的截面尺寸适配标准排母的夹持弹片公差，塑壳部分的高度做了统一的标准化设计，直头塑壳底部到PCB板面的贴合面做了平整的定位凸台，焊接时能卡在PCB表面，不会因为焊锡的张力导致元件浮高、倾斜，保证所有引脚的焊锡浸润长度一致。弯角结构的弯折半径做了严格控制，既不会因为弯折半径太小导致引脚根部应力集中、反复插拔后断裂，也不会因为弯折半径过大导致引脚伸出长度超差，无法匹配对应排母的插合深度。引脚部分采用镀金处理，一方面是降低接触电阻，保证小信号传输的稳定性，另一方面是提升引脚的抗氧化能力，延长接插件的存储与使用寿命，避免长期存放后引脚氧化导致的焊接不上、接触电阻过大的问题。

　　做三维建模的时候，这类元件的结构细节不能只做外观示意，必须把实际安装需要的所有边界尺寸都还原准确：比如引脚的伸出长度，直头引脚在塑壳下方的长度要匹配常规PCB板厚的焊接需求，过长会导致焊盘背面引脚突出太多，和机箱壳体短路，过短则会导致焊锡浸润不足，焊接强度不够；弯角部分的引脚水平段长度要匹配板边到焊盘的距离，避免引脚顶到机箱侧壁。塑壳部分的定位柱尺寸也要准确，对应PCB上的定位孔，焊接前能先把排针卡在PCB上，不用人工手扶固定，提升焊接的效率与位置精度。不同pin数的排针，塑壳长度随pin数线性变化，单pin位的宽度严格控制在2.54mm，累积公差控制在行业允许的范围内，不会出现多pin排针两端引脚和PCB焊盘错位的问题。

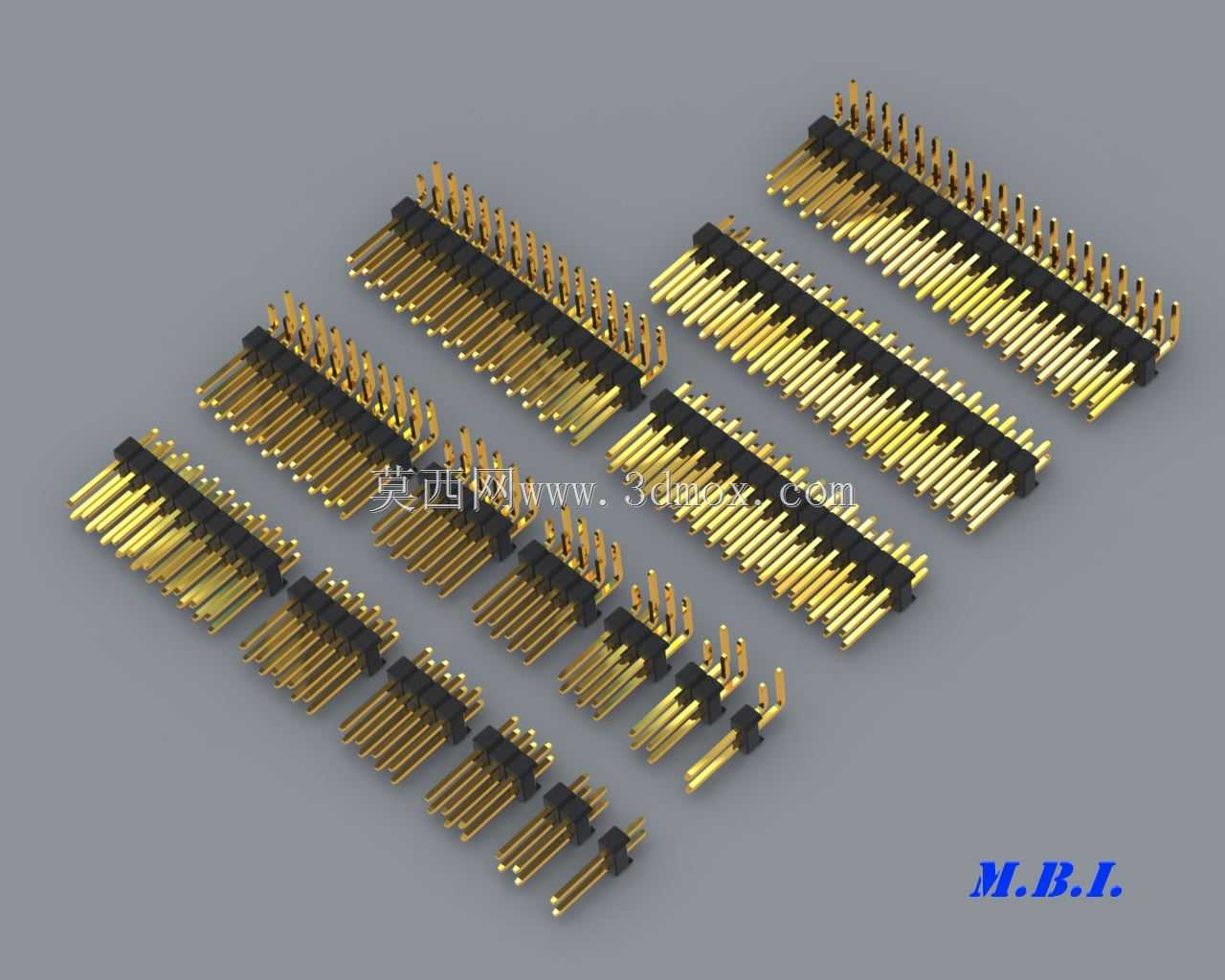

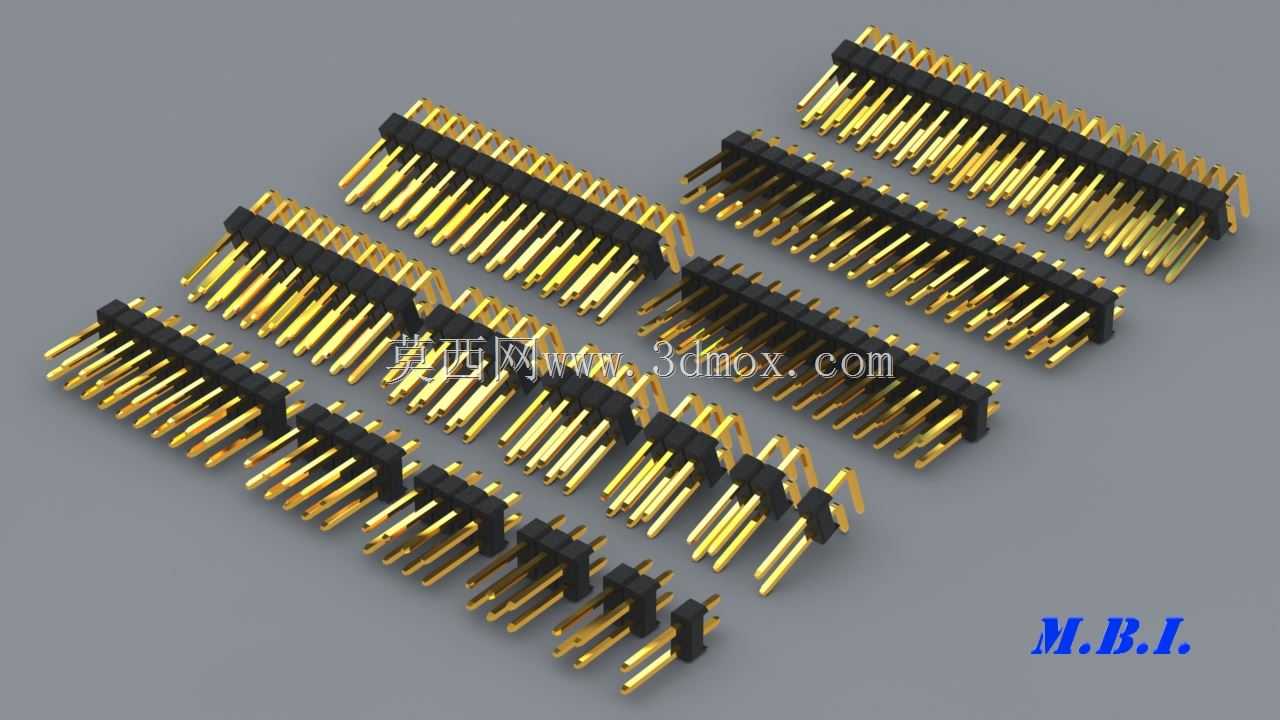

　　从实际选型的角度看，这类排针的结构变体很多，不同的pin数、不同的结构形态对应不同的电路互联需求，建模时把直头、弯角、外锁这些不同结构的特征都还原清楚，能方便结构工程师在做板卡布局的时候直接调用模型，提前预判安装干涉问题，不用等到打样阶段才发现排针和周边元件、机箱结构撞件，减少反复改板的成本。比如做板卡堆叠设计的时候，直头排针的塑壳高度直接决定了两块板之间的间距，模型尺寸准确的话，就能提前算好板间的预留空间，确定其他板上元件的高度上限，避免出现高元件被另一块板顶住的问题。弯针结构的水平伸出长度，也会影响板边到机箱侧壁的距离设计，模型准确就能提前预留好接线的空间，不会出现排线插不上、和机箱干涉的情况。
