透明玻璃杯光学折射效果演示造型

　　在光学实验演示、产品视觉效果验证、民用器皿结构设计的相关场景中，这类带光学折射表现的透明玻璃杯造型，承担着很实际的验证与展示作用。很多人会把这类模型单纯当成渲染演示素材，但实际在结构设计环节，它的曲面壁厚、轮廓过渡参数，是民用玻璃器皿量产开模前必须确认的核心内容。从实际用途来看，这个造型一方面可以作为光学教学场景里的折射现象演示载体，帮助理解光线穿过不同介质时的偏折规律，另一方面也可以作为玻璃水杯开模前的结构验证原型，确认杯身弧度、壁厚均匀度对成型质量、握持手感的影响。

　　设计这类透明杯体造型的时候，首先要考虑的是玻璃材质的成型特性，吹制工艺下的壁厚均匀性是核心约束，杯身的锥度不能过大，否则脱模环节容易出现壁面拉伤，同时杯口的卷边结构要做足够的圆角过渡，避免使用过程中的锐边割手问题。整个杯身采用上宽下窄的锥台轮廓，杯壁的厚度控制在均匀的2mm区间，这个厚度既能保证玻璃吹制过程中的料流均匀性，也能让日常使用时的结构强度满足要求，不会因为轻微磕碰就出现碎裂。杯底做了加厚的平底结构，厚度比杯壁增加1.5mm，一方面是保证放置时的重心稳定，不会因为桌面轻微倾斜就出现倾倒，另一方面也能抵消玻璃成型时的底部收缩应力，减少成品的内裂风险。

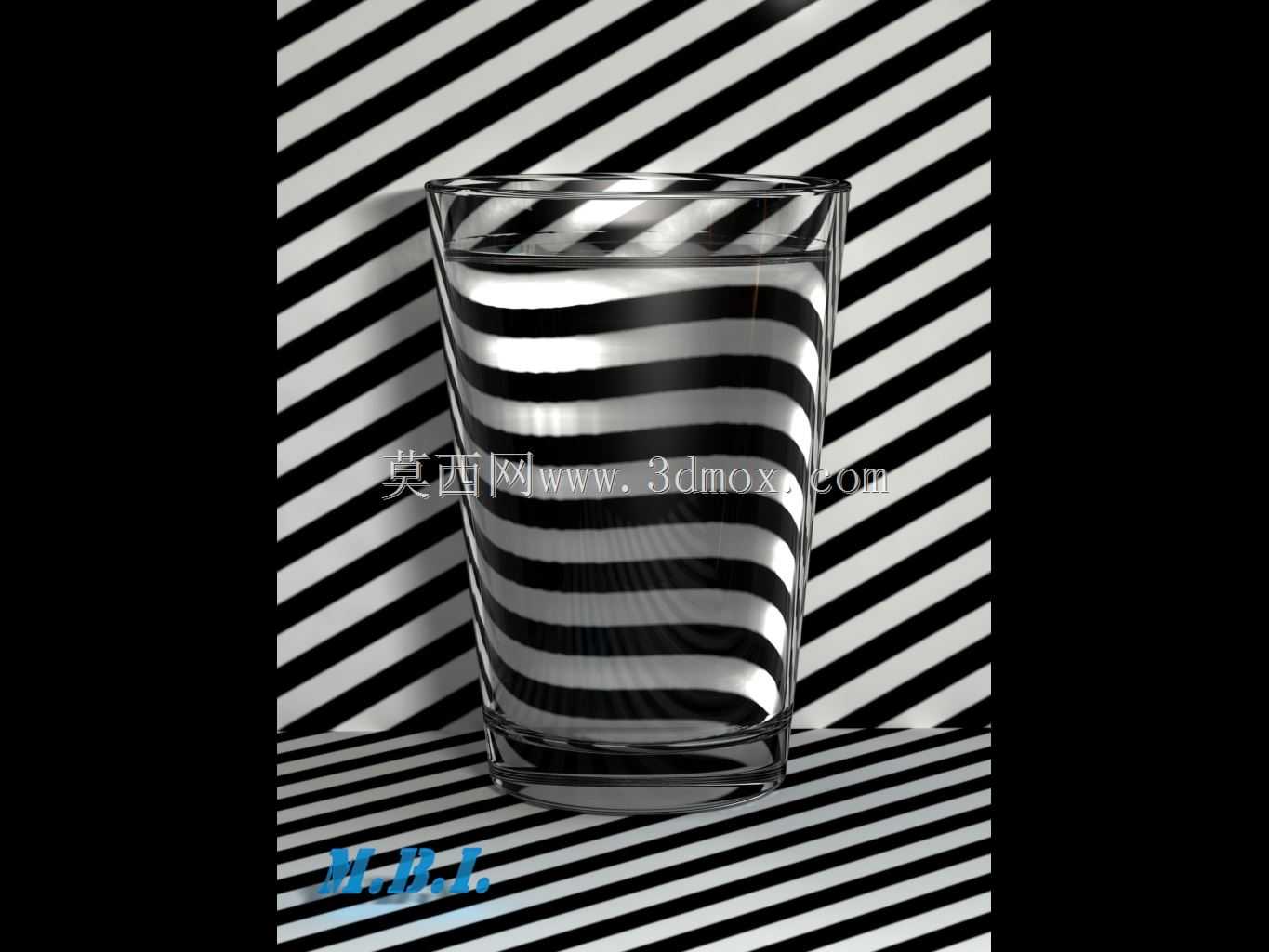

　　从安装与使用边界来看，这类杯体的最大外径在杯口位置，放置时的支撑面是杯底的环形接触面，支撑环的宽度控制在3mm，既保证接触面积足够稳定，也不会因为接触面积过大导致放置时出现积水吸附的问题。杯身的曲面过渡全程采用G2连续的曲率衔接，没有硬棱拐点，这不仅是为了握持时的手感顺滑，更是为了光线穿过杯体时的折射效果自然连续，不会因为曲面曲率突变出现不合理的光影断层。在做光学效果验证的时候，这个模型的曲面精度直接决定了折射条纹的还原度，背景的平行条纹穿过杯体和内部盛装的液体时，会因为介质折射率的差异出现规律的弯折变形，这个变形效果和实际物理场景的匹配度，是验证模型曲面质量、材质参数设置是否准确的核心标准。

　　很多结构设计从业者在做这类民用透明器皿建模时，容易忽略壁厚的均匀性要求，单纯追求外观的曲面流畅度，最后导出的模型导入模流分析环节时，会出现局部壁厚差过大导致的冷隔、吹制不均问题。这个造型在设计时就把壁厚偏移作为核心建模步骤，先做杯身的外轮廓曲面，再向内等距偏移出内壁曲面，偏移过程中全程检查曲率变化，避免偏移后出现曲面自交、壁厚突变的问题。杯口的卷边结构采用圆弧扫掠成型，卷边的半径和杯壁厚度匹配，保证卷边位置的料厚和杯身保持一致，不会出现局部过厚导致的成型后应力集中。

　　在实际的教学演示场景中，这个模型可以配合不同折射率的液体参数，模拟不同饮品盛装时的视觉折射效果，帮助光学相关的学习者直观理解斯涅尔定律的实际表现，不需要搭建复杂的实体实验装置，就能在三维环境中完成不同角度、不同介质下的折射效果验证。在民用产品设计环节，这个模型的结构参数可以直接对接玻璃吹制模具的设计，杯身的脱模斜度控制在3度，刚好满足普通钠钙玻璃吹制后的脱模要求，不需要额外做复杂的模具抽芯结构，能有效降低量产时的模具成本。杯身的高度和口径比例经过反复调整，握持时的重心在杯身总高度的三分之一位置，装满液体后的重心也不会超过杯身总高度的二分之一，日常使用时的握持稳定性足够，不会出现满杯时拿握容易倾洒的问题。
