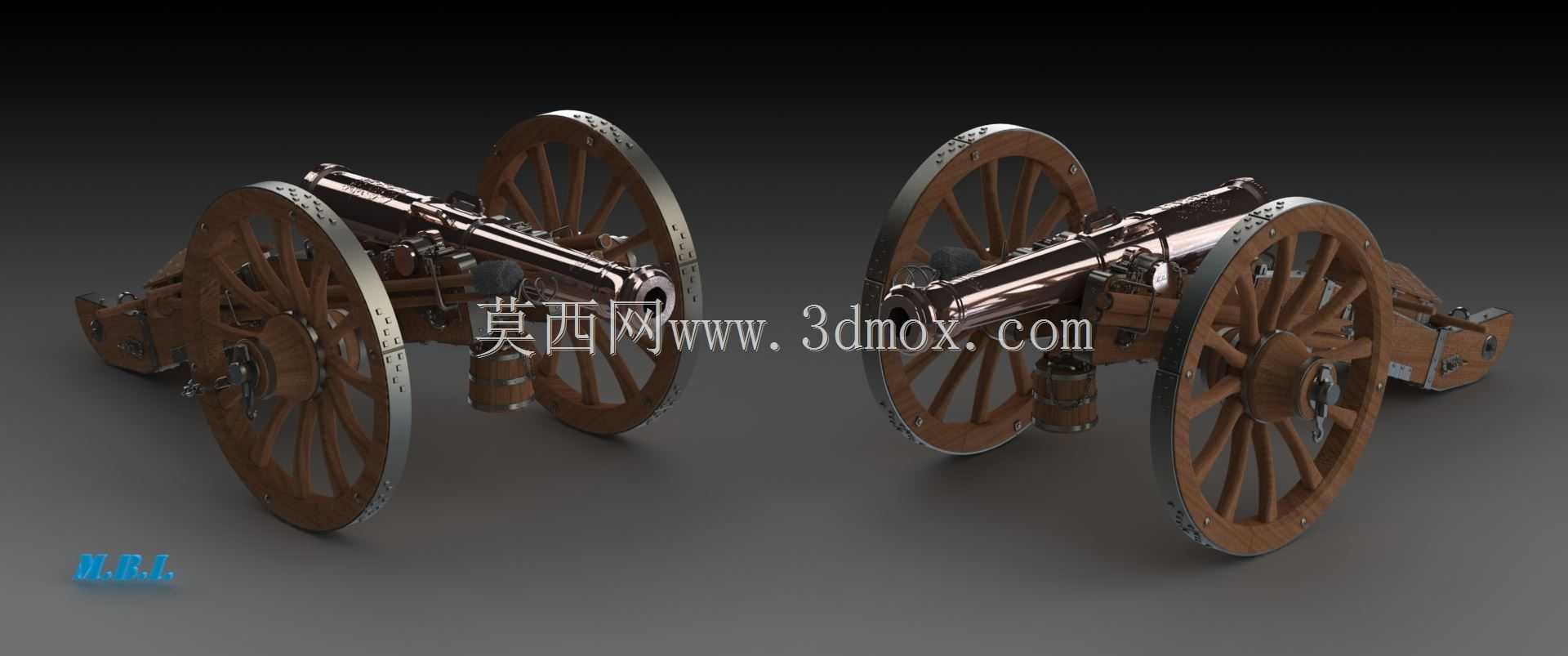

复古轮式12磅加农炮结构三维建模

　　这款轮式加农炮的三维建模，完全参照近代12磅野战加农炮的实体结构逆向搭建，所有部件的装配关系、运动间隙都严格遵循老式军械的实际设计逻辑，没有做艺术化的夸张变形。从实际应用场景来看，这类火炮是近代野战攻防、要塞守备的核心火力装备，轮式炮架的设计核心是解决泥泞土路、起伏野战地形的机动转场需求，区别于固定要塞的台座式火炮，它可以伴随步兵单位完成阵地转移，在战线推移过程中快速完成架设、射击、转移的整套作战流程。

　　从功能特性来看，炮身部分采用了前装滑膛的经典结构，炮管尾部加厚的炮尾部分是为了承受发射药爆燃的膛压，炮管外壁的多道加强箍既可以提升炮管的结构强度，也能在长时间射击后辅助散热，避免炮管过热引发炸膛风险。炮身与炮架的连接采用了可俯仰的炮耳轴结构，耳轴的安装位置经过配重计算，炮口俯仰操作时不需要额外施加过大的力，两名炮手即可完成射角调整，配合炮架尾部的尾撑结构，射击时可以将后坐力传导至地面，减少炮位的位移量，提升连续射击的精度。

　　设计思路上，整套模型优先还原了木质辐条轮的结构细节，轮缘外侧包裹的金属轮箍是老式炮轮的核心设计，木质轮辐采用多根辐条均匀受力的结构，既可以降低整体重量，又能承受野战地形的颠簸冲击，轮箍的存在可以避免木质轮缘在碎石、硬土路面行驶时出现劈裂、磨损过快的问题。炮架主体采用硬木框架搭配金属固件的结构，金属固件全部布置在受力集中的连接节点，比如轮轴与架体的连接位置、炮耳轴的支撑位置、炮架与尾撑的铰接位置，这种木金结合的结构既可以控制整体重量，适合骡马拖曳机动，又能保证结构强度，承受发射时的巨大冲击力。

　　从安装边界与尺寸逻辑来看，整套炮车的轮距设计参考了当时骡马拖曳的通行标准，轮距宽度适配当时的野战道路、临时桥梁的通行宽度，不会出现轮距过宽无法通过狭窄路段的问题；炮身的俯仰角度范围覆盖了平射直射到小角度曲射的常用射界，不需要额外垫高炮架即可完成大部分野战场景的射击需求。炮架尾部的拖曳环结构尺寸匹配当时的骡马挽具连接标准，拖曳状态下炮身的重心落在轮轴靠前的位置，拖曳时不会出现炮尾下坠、炮口上抬的失衡问题，长距离转场时可以将炮身固定在炮架的锁止位置，避免行进过程中炮身晃动损坏耳轴结构。

　　建模过程中对所有运动部件都做了干涉检查，炮轮的转动、炮身的俯仰、尾撑的收放都不存在结构干涉，完全符合实体装备的运动逻辑，甚至连炮管内壁的滑膛结构、炮尾的点火孔位置、木质轮辐的拼接缝隙、金属固件的铆钉位置都做了还原，既可以用于近代军事装备的结构展示，也能作为复古机械结构设计的参考案例，帮助建模从业者理解老式重型军械的受力设计、机动设计的核心逻辑，这类木金结合的重载移动结构设计思路，在今天的一些复古风格重载移动工装、仿古展示设备的设计中依然有参考价值。
