可调式管钳扳手三维结构设计作品

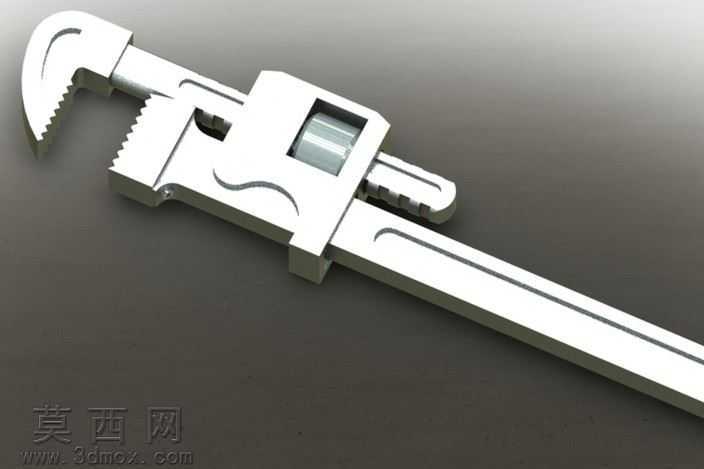

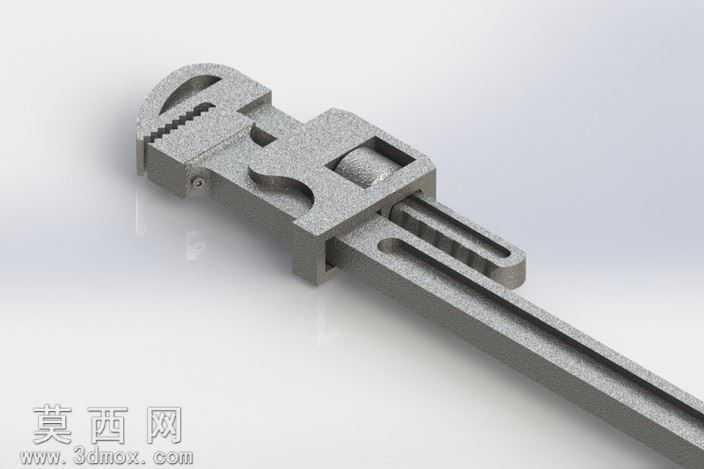

本作品为可调式管钳扳手的三维建模设计成果，建模阶段严格遵循手动五金工具的实际生产尺寸规范，对扳手的各个功能部件进行了独立的参数化建模，确保各部件之间的装配关系完全符合实物的运动逻辑。首先针对固定钳头部分，精准还原了钳口的锯齿形咬合纹理，每一道齿的倾角、深度都经过参数校准，保证模拟夹持工况时能够产生足够的咬合力，避免工件滑脱；同时对钳头与固定杆身的一体衔接部位做了圆角过渡处理，还原真实产品的应力分散结构设计，避免应力集中导致的部件断裂问题。活动钳身部分的建模重点在于滑动导轨结构的匹配度，活动块与杆身滑槽的配合间隙控制在合理公差范围内，既能够实现顺畅的滑动调节，又不会出现旷量晃动的问题，调节螺杆与活动块的螺纹配合结构也做了精细化还原，螺纹牙型、导程都符合通用五金件的标准参数，转动调节螺母时可以模拟真实扳手的开口大小调节动作。材质与渲染阶段，整体采用铸钢材质表现，还原了五金工具表面的哑光磨砂金属质感，对钳口咬合齿、调节螺杆等经常摩擦的部位做了轻微的磨损质感处理，让模型更具真实工业产品的使用感；渲染时采用柔和的侧上方打光，清晰展现出扳手各个结构的凹凸层次，杆身的长条形减重槽、活动块的定位凹槽、钳头的弧形受力结构都通过光影变化得到清晰呈现。设计思路上，这款可调扳手兼顾了大开口调节范围与结构强度，杆身采用加长设计来提升力矩输出能力，活动钳身的锁紧结构经过优化，在夹持不同管径的管件或者不同规格的螺栓时，都能够保持稳定的夹持力，整体结构没有冗余设计，完全服务于手动夹持、旋拧的核心功能，建模过程中对各个活动部件都做了装配约束，可以直接用于装配干涉检查、运动仿真演示，也能够作为五金工具产品设计的参考原型，用于后续的工程图导出、生产工艺验证等环节。
