多规格管帽类管件结构设计方案

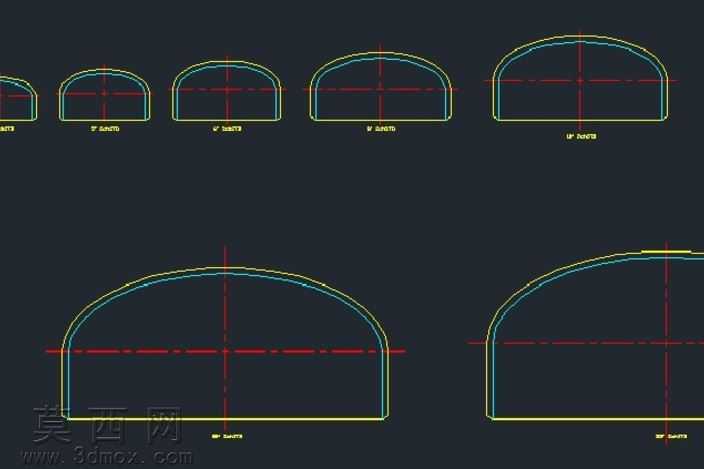

本次设计的管件为管道系统配套使用的管帽类封堵元件，采用参数化三维建模思路完成全系列规格的模型构建，覆盖从常规小通径到大通径的多尺寸适配需求，可满足不同公称直径管道的末端封堵安装场景。建模过程中首先以二维工程制图规范为基准，绘制各规格管帽的基准中心线，明确轴向与径向的定位基准，保证每个规格的尺寸公差符合管路配件的通用安装标准。模型结构采用拱形封头加直段连接的经典构型，拱形曲面部分通过平滑圆弧过渡构建，避免应力集中问题，直段部分预留与管道对接的配合长度，边缘处做倒角处理，既保证安装时的导向便利性，也能去除加工毛刺提升使用安全性。建模时对不同规格的模型做了系列化参数关联，调整公称直径参数时可自动同步更新拱形曲率、直段长度、壁厚等关联尺寸，大幅提升同系列产品的设计迭代效率。材质配置上适配管路系统常用的金属材质属性，可根据实际使用场景切换碳钢、不锈钢、铜合金等不同材质的渲染表现，曲面部分做了均匀壁厚处理，保证模型可直接对接后续的加工生产环节，无需二次重构结构。设计过程中重点考量了管帽与管道连接的配合精度，直段内径尺寸与对应管道外径做了公差配合设定，保证安装后的密封性与连接牢固度，拱形封头的曲率半径经过力学性能校核，可承受管路内部的常规工作压力，避免受压变形问题。所有规格的模型均保留了完整的建模特征树，可根据实际使用需求调整壁厚、过渡圆角、连接长度等细节参数，也可基于现有模型拓展增加内螺纹、外螺纹、卡接结构等不同连接形式的变体，适配不同的管路连接工艺要求。模型的二维视图排布严格遵循机械制图的投影规范，每个规格单独标注对应尺寸基准，可直接导出用于生产加工的工程图纸，也可用于管路系统的整体装配模拟，验证管帽与周边管路元件的安装间隙，提前规避装配干涉问题。
