标准运动用网球曲面结构三维建模

　　做体育器材相关的结构仿真、运动场景搭建时，经常会用到网球的三维模型，这次的模型完全参照正规赛事用球的结构特征搭建，没有做简化处理，能适配绝大多数工程场景的使用需求。从实际应用场景来说，这个模型既可以用在网球发球机、网球收集设备的结构干涉校验里，也能直接导入运动仿真模块，做球体碰撞、弹跳轨迹的动力学分析，甚至做体育场馆的可视化展示、运动类产品的宣传渲染素材也完全够用，不需要再额外调整曲面细节。

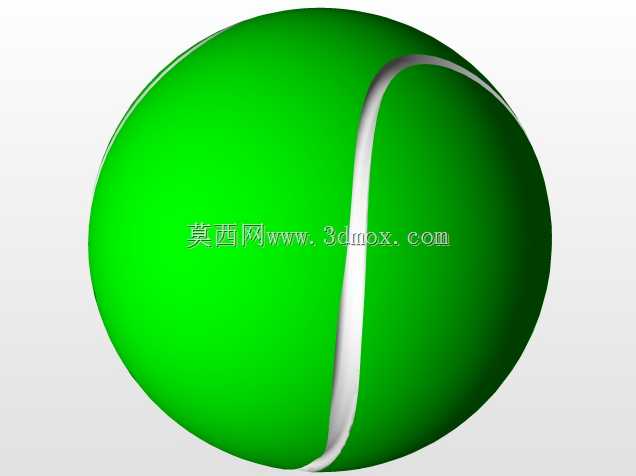

　　建模的时候最先确定的是球体的基础尺寸，正规比赛用球的直径控制在6.54厘米到6.86厘米之间，建模时取了中间值6.7厘米作为基础球体直径，保证和实物尺寸偏差控制在允许范围内，不会出现和配套设备适配时尺寸不符的问题。外表面的接缝结构是整个建模的核心难点，网球表面的两道弧形接缝不是简单的贴图纹理，是有实际凹凸深度的，实际球体的接缝沟槽深度大概在0.8毫米到1.2毫米之间，建模时没有用贴图模拟，而是通过投影曲线、曲面裁剪的方式做出了真实的沟槽结构，沟槽的边缘做了微小的圆角过渡，和实际生产中橡胶硫化后的边缘形态一致，不会出现尖锐棱边导致仿真计算出错的问题。

　　球体表面的绒毛质感部分，建模时没有做实体绒毛的建模——那样会导致模型面数过高，普通配置的电脑打开会卡顿，而是通过材质参数的调整来实现，把表面粗糙度、凹凸贴图的参数调整到和实物匹配的程度，渲染时能还原出真实网球的哑光绒面效果，同时模型本身的实体面数控制在合理范围，不管是做装配还是做仿真都不会出现运行卡顿的情况。整个球体是完全对称的结构，重心和几何中心完全重合，做动力学仿真的时候不会出现偏心导致的计算偏差，导入装配环境时可以直接通过球心配合快速定位，不需要额外找基准面。

　　从安装边界和适配性来说，这个模型的外轮廓是标准球形，和网球发球机的出球通道、网球收集器的收纳格栅做配合校验时，能准确模拟球体通过时的间隙，比如发球机的出球管内径一般做7厘米左右，把模型导入装配后可以直接检查球体和管壁的间隙是否合理，会不会出现卡球的问题；做网球拍的击球仿真时，球体的曲面曲率和实物一致，能准确模拟击球时拍线和球面的接触变形，不会因为曲面偏差导致接触力计算出错。

　　建模过程中特意规避了很多新手容易犯的错误，比如接缝曲线的弧度没有用简单的圆弧拼接，而是参照真实网球的接缝展开轨迹做的空间曲线，保证两道接缝在球面上的分布完全对称，不管从哪个角度看都和实物形态一致；球体的壁厚也做了实际的还原，正规网球的橡胶内胆壁厚大概在3毫米左右，外层毛毡层厚度1.5毫米左右，如果需要做球体的内部结构分析，也可以直接通过抽壳命令快速生成内部腔体，不需要重新构建基础曲面。另外模型的所有曲面都做了缝合处理，没有破面、重叠面的问题，导入不同的三维软件时都能直接生成实体，不需要做几何修复，能节省很多前期处理模型的时间。

　　在做体育器材的碰撞测试时，这个模型的曲面连续性达到G2级别，接触计算时不会出现应力集中的假结果，能准确模拟网球撞击不同材质表面时的形变、反弹角度，比如做网球场地面材质的反弹性能测试时，直接给模型赋予对应的橡胶、毛毡材质参数就能直接计算，不需要再调整模型的几何精度。如果是做产品展示类的渲染，模型自带的UV分展已经处理完成，直接替换材质贴图就能做出不同品牌、不同磨损程度的网球效果，不需要重新分UV。
