立式带锯切割设备结构设计方案

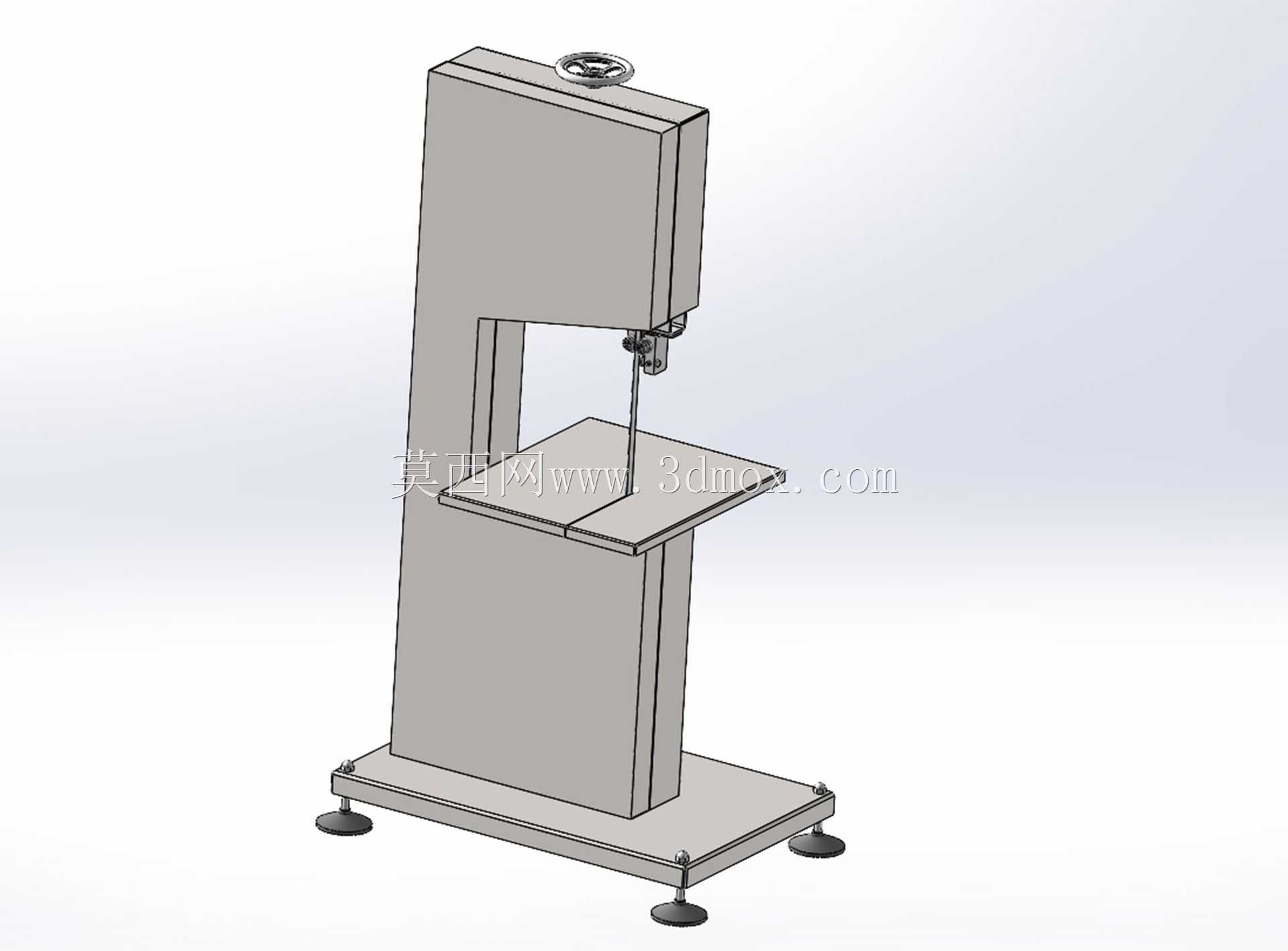

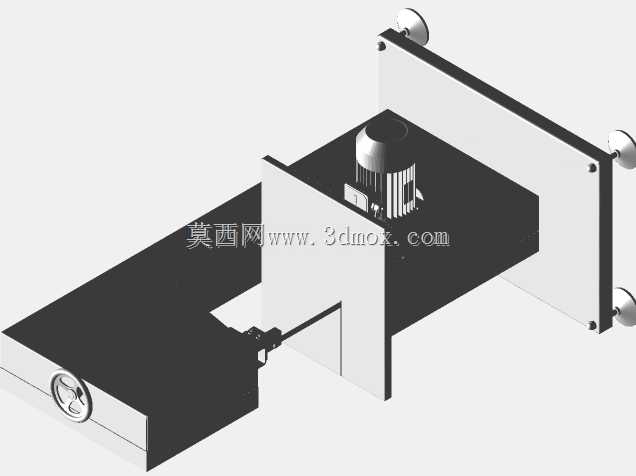

　　在中小批量木料开料、小型金属型材裁切、非金属板材下料的车间场景里，这类立式带锯设备的出镜率一直很高，相比圆盘锯，它的锯切行程更长，可加工的工件高度范围更大，切口宽度更窄，材料损耗也能控制在更低水平。从结构布局来看，这款设备采用C型开式机身设计，立柱与底座采用一体化焊接框架结构，内部布置加强筋板抵消锯切过程中的侧向振动力，底座下方配置四个可调式支撑脚杯，安装时可根据地面平整度调整水平度，无需额外做预埋基础，普通硬化车间地面即可完成布设，单台设备的安装占地范围控制在长1.2米、宽0.7米的边界内，机身总高度约1.8米，常规厂房层高都能满足安装要求，不会出现顶部空间干涉的问题。工作台采用水平固定式平板结构，台面预留T型槽位，

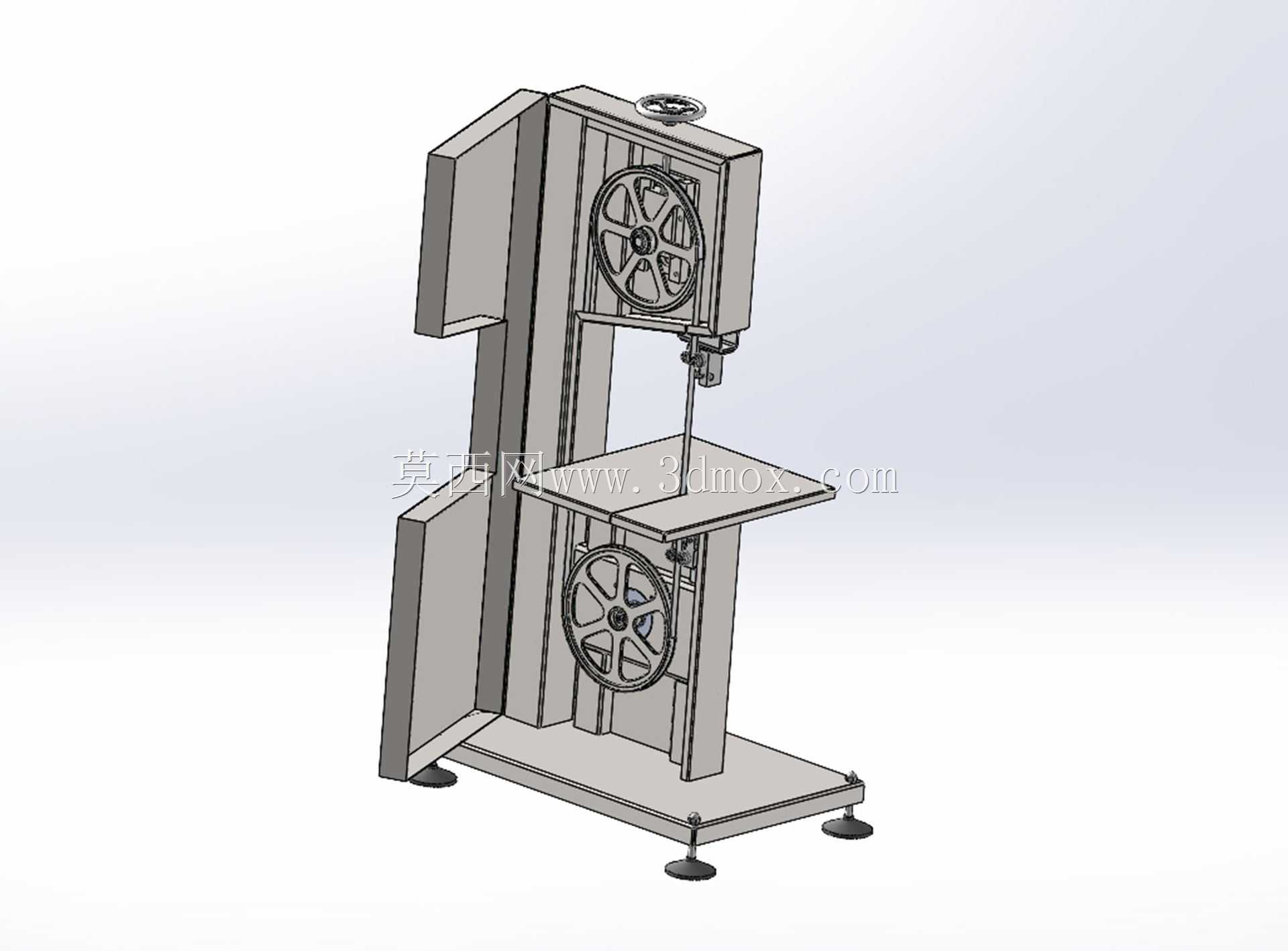

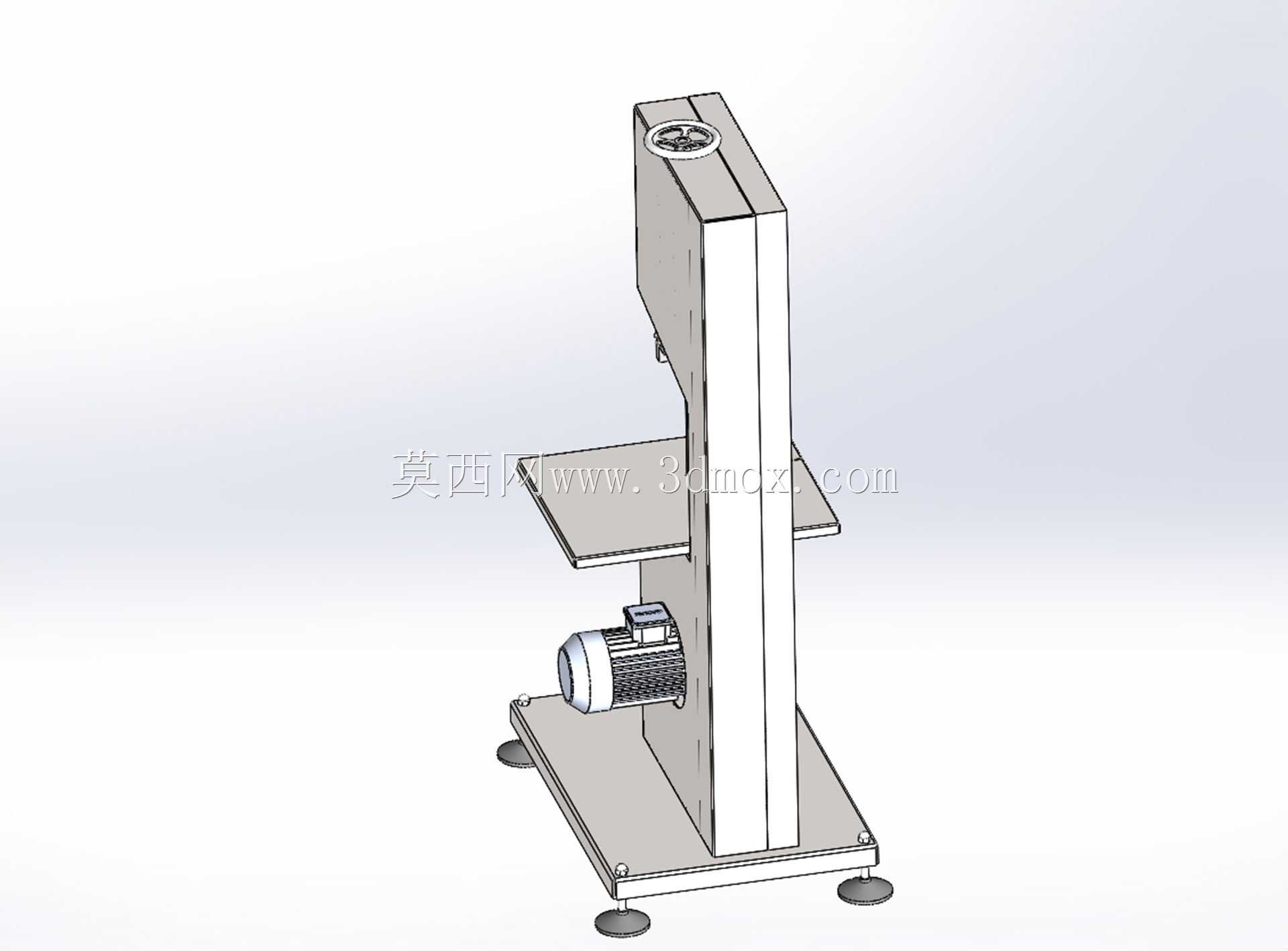

　　可配套安装角度靠尺、工件压紧夹具，针对不同角度的斜切需求，靠尺可在0到45度范围内自由调整并锁紧，加工时工件沿靠尺推送即可保证锯切角度精度，工作台的承载上限设计为80公斤，足够覆盖绝大多数中小型工件的加工需求。顶部的手轮结构用于调整上锯轮的升降位置，以此张紧环绕在上下锯轮间的环形带锯条，同时可根据待加工工件的高度调整上锯轮的低位位置，让锯条的无支撑工作段长度尽可能缩短，减少锯切过程中锯条的抖动幅度，避免出现锯条跑偏、切口倾斜的问题，上锯轮位置还配套有锯条导向机构，内置硬质合金导向块，从两个侧向抵住锯条，抵消锯切进给时产生的侧向力，保证锯条始终保持垂直运行轨迹。机身内部的下锯轮直接与驱动电机连接，通过皮带传动传递动力，

　　传动部分设置全封闭防护罩，避免加工产生的切屑、粉尘进入传动区域造成部件磨损，同时也能防止操作人员误触运转部件引发安全事故。锯条运行路径上设置有可调节的冷却喷嘴，针对金属材料锯切时可输送切削液，降低锯条齿尖的工作温度，延长锯条使用寿命，木料加工时可切换为吹气模式，及时吹走锯缝里的木屑，避免木屑夹锯导致进给阻力增大。设备的操作按钮集中布置在机身侧面的伸手可及位置，包含启动、停止、急停三个核心功能按键，急停按钮采用大尺寸红色蘑菇头设计，出现异常情况时可快速拍下切断设备动力。从设计思路层面，这款设备优先考虑了通用加工场景的适配性，没有配置复杂的数控进给结构，整体结构简单可靠，日常维护仅需定期检查锯条磨损情况、调整张紧度、

　　给传动轴承加注润滑脂即可，对操作人员的技能要求较低，小型加工坊、维修车间、学校实训场地都能适配使用。锯切加工时，环形锯条持续做单向闭环运转，相比往复式锯床，它的切削过程没有空行程，加工效率更高，锯条的齿距可根据加工材料更换，粗齿锯条适合加工木料、软质塑料等易排屑的材料，细齿锯条适合加工薄壁金属型材、硬质板材，换条操作仅需松开上锯轮张紧机构即可完成，整个换条过程不超过五分钟，能快速切换加工工况。机身的C型开口深度设计为0.5米，也就是说距离锯条0.5米范围内的工件都可以完成裁切，针对宽度较大的板材，也能通过多次进给完成分切作业，不会因为开口深度不足限制加工范围。设备的电气部分全部内置在机身立柱的空腔内，外部仅留电源接线端口，布线整齐且有护线套保护，避免车间内的油污、粉尘侵蚀电气元件，提升设备在复杂车间环境下的运行稳定性。
