四带锯联动木材切片加工设备

　　在规模化木材加工生产环节，原木定长后的分片裁切一直是影响出材率与加工效率的核心工序，传统单台带锯逐次进给的作业模式，不仅需要反复调整木料定位、多次转运待加工坯料，还容易因多次装夹产生定位误差，导致切片厚度不均、木料损耗偏高的问题，这套四带锯联动的木材切片设备，正是针对规模化板材加工场景的连续作业需求设计，可适配松木、桉木、杨木等多种速生材的定厚分片作业，广泛应用于人造板基材加工、建筑木方开片、家具板材备料等生产场景。

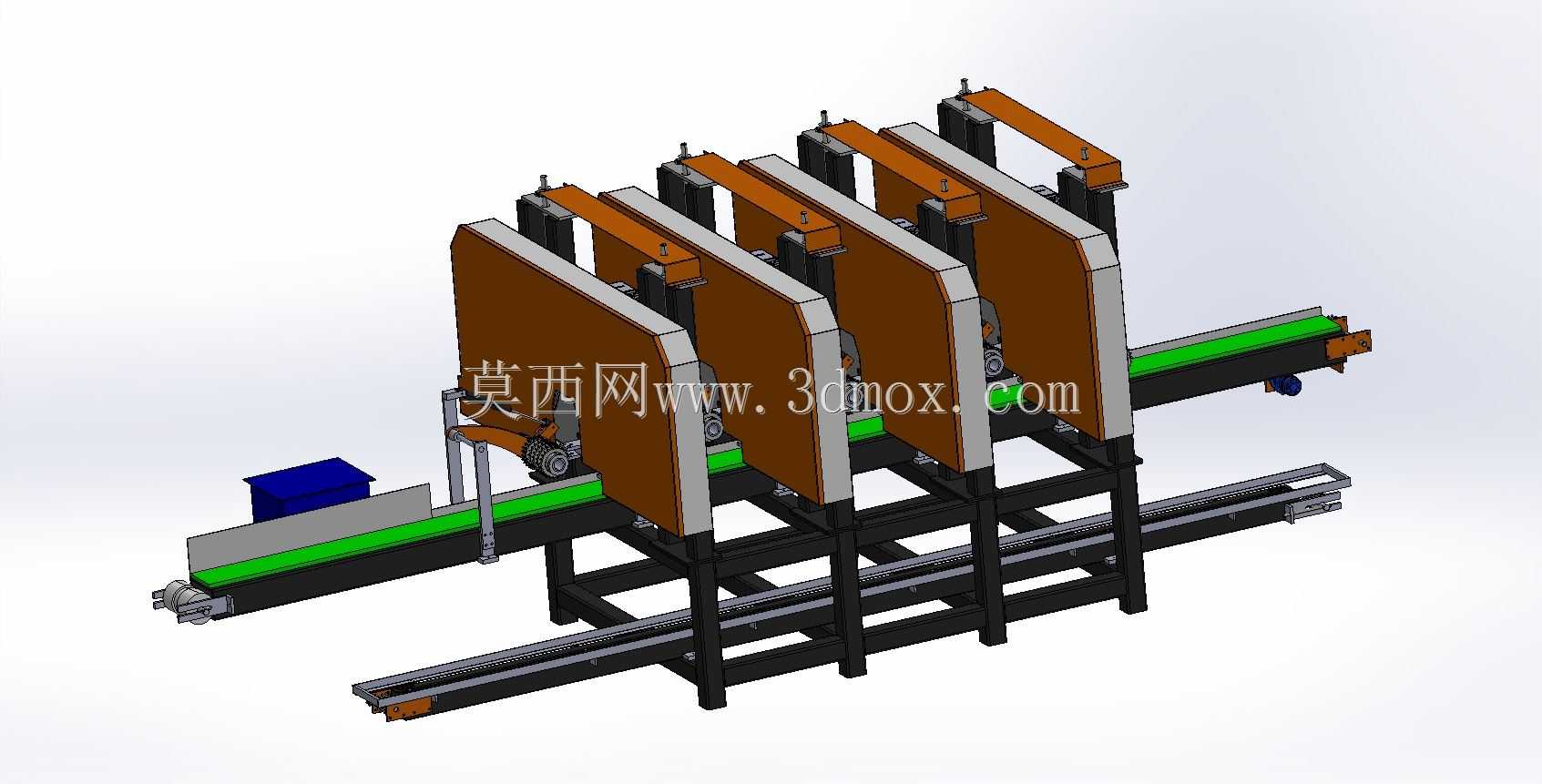

　　设备整体采用卧式长床身布局，进料端配置水平皮带输送机构，输送面采用防滑耐磨的绿色PVC带面，两侧设置可调式导向挡边，可根据待加工原木的直径范围调整挡边间距，避免木料在输送过程中出现偏斜、窜动，保障进料位置的一致性。输送线下方配套直线导轨副，可带动整个锯切单元组沿木料进给方向的垂直方向调整位置，适配不同宽度规格木料的多片裁切需求，导轨安装面经过铣削加工处理，安装平面度控制在0.1mm/m以内，保障锯组移动时的直线度，避免锯切路径偏移。

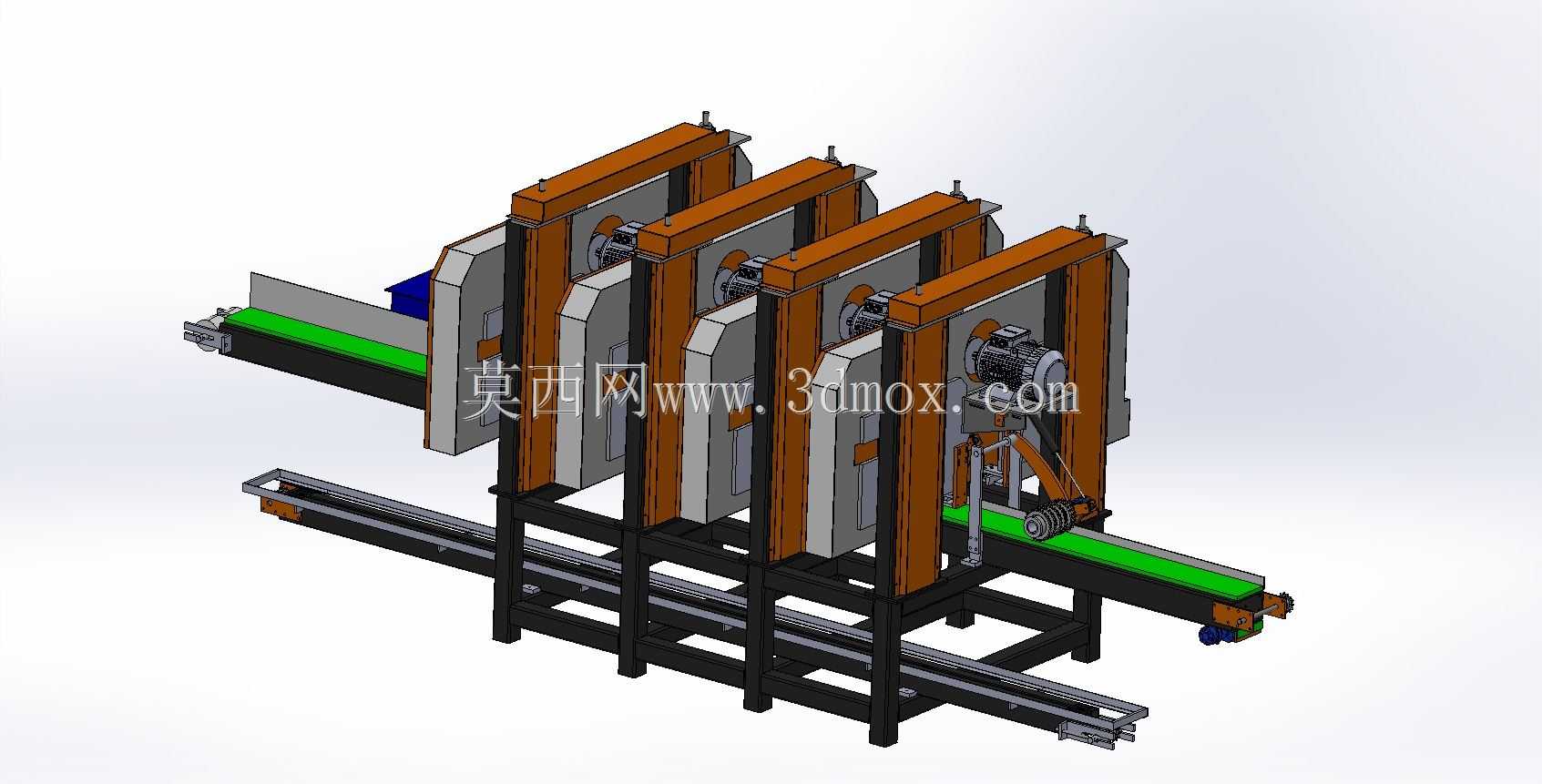

　　四组立式带锯单元沿输送方向等距排布，每个锯切单元都配置独立的立式机架、锯轮张紧机构、锯条导向组件与驱动电机，锯架主体采用钢板焊接后去应力处理，避免长期作业产生结构变形，锯轮做动平衡校正，运转时的径向跳动量控制在0.05mm以内，保障锯条高速运转时的稳定性。相邻锯组之间的间距可根据目标切片厚度进行调整，调整时通过锁紧机构固定锯组位置，一次进料即可完成四道锯切工序，直接将整根原木分切成五片规格一致的板材，相比单台带锯反复作业的模式，加工效率可提升3倍以上，同时减少了多次装夹带来的定位误差，切片厚度公差可控制在±0.3mm以内，有效提升木材出材率。

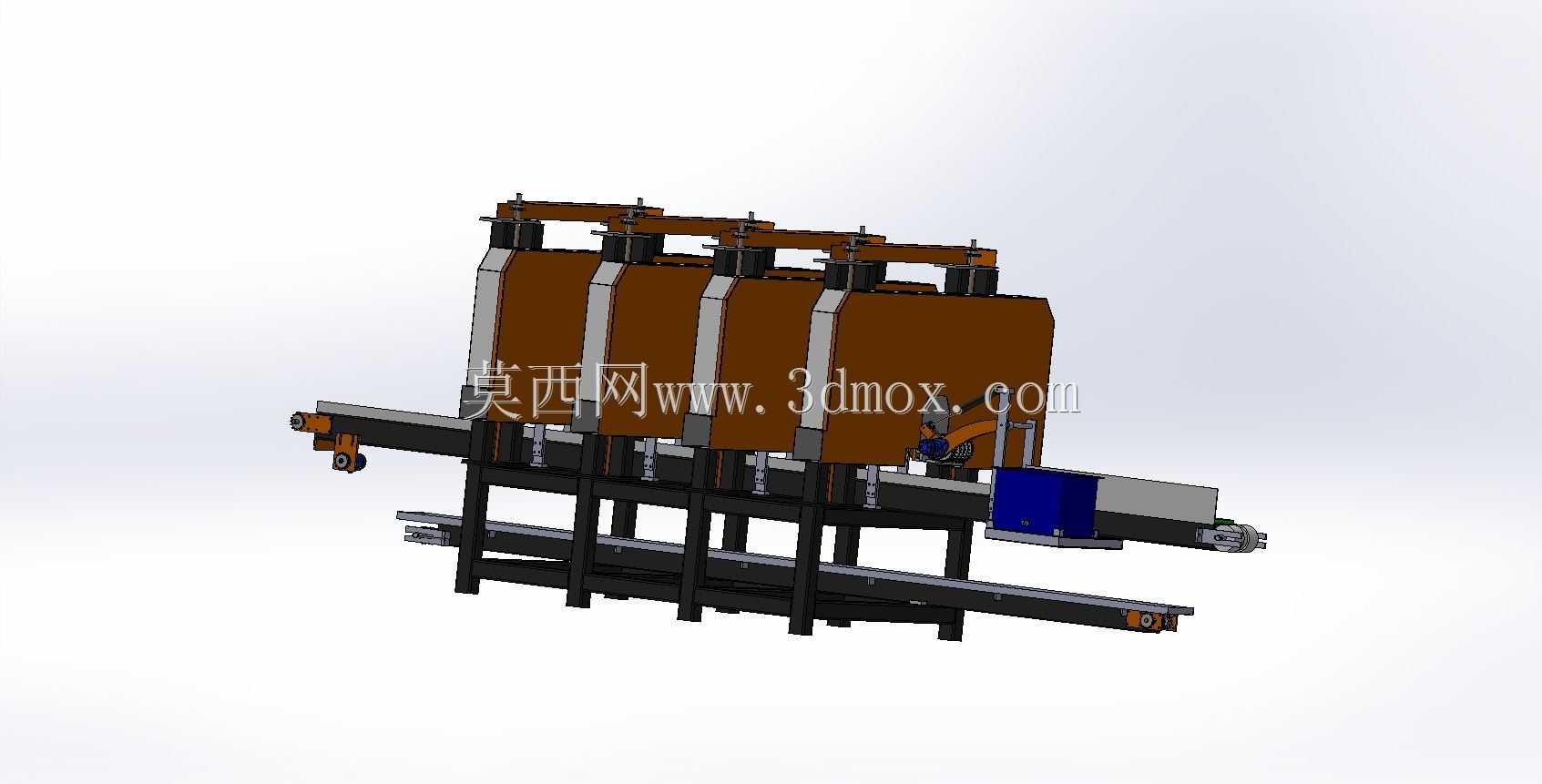

　　每个锯切单元的上部都配置了橙色的安全防护外罩，将运转的锯轮与锯条上半段完全封闭，避免作业过程中锯条断裂、木屑飞溅带来的安全隐患，防护罩上预留了观察窗口与检修门，日常检查锯条磨损情况、更换锯条时无需完全拆解防护结构，降低维护操作的复杂度。锯切位置配套专门的锯条导向块，采用硬质合金材质，可在锯切位置对锯条进行双侧限位，避免锯条受木料挤压产生变形，保障切面的平整度，减少锯痕深度，降低后续砂光工序的加工余量。

　　设备进料端的左侧配置了蓝色的电气控制箱，箱体采用壁挂式安装在输送架侧面，内部集成了各锯组驱动电机的控制回路、输送线调速模块与安全联锁回路，作业时可根据木料的材质、硬度调整输送进给速度，针对硬度较高的硬木材质适当降低进给速度，避免锯条负载过大出现崩齿、断带问题，针对软质速生材可适当提高进给速度，提升加工效率。所有锯组都配置了电流检测模块，当某一锯组的负载电流超过阈值时，设备会自动降低输送速度，甚至触发停机保护，避免设备过载损坏。

　　从安装边界来看，设备整体长度约6.2米，宽度约2.1米，高度约2.3米，安装时需要在地面预埋地脚螺栓，设备基础的水平度误差需控制在2mm以内，避免床身变形影响锯切精度。设备进料端需要预留至少3米的木料上料空间，出料端预留2米以上的板材接料与转运空间，两侧预留不小于0.8米的检修通道，方便日常更换锯条、调整锯组位置、维护保养等操作。设备的总装机功率约22kW，需要配置380V三相工业电源，配套木屑收集接口，可直接接入车间中央除尘系统，将锯切产生的木屑及时抽走，避免木屑堆积在锯轮、导轨位置影响设备正常运转，同时改善车间作业环境。

　　在设计逻辑上，这套设备没有追求复杂的数控功能，而是以稳定、高效、易维护为核心目标，所有调整机构都采用手动锁紧加刻度标识的设计，一线操作人员经过简单培训即可完成厚度调整、锯条更换等操作，不需要复杂的编程调试，非常适合中小型木材加工企业的规模化连续生产场景。输送线的驱动采用减速电机直接驱动主动辊的结构，传动链短、故障率低，日常维护仅需要定期检查皮带张紧度、加注润滑脂即可，维护成本远低于多轴联动的数控裁切设备。四组锯单元采用模块化设计，当某一组锯单元出现故障时，可单独拆解维修，不需要整体停机拆解，大幅降低设备故障对生产进度的影响。
