双锯式木材分级分选切割设备结构

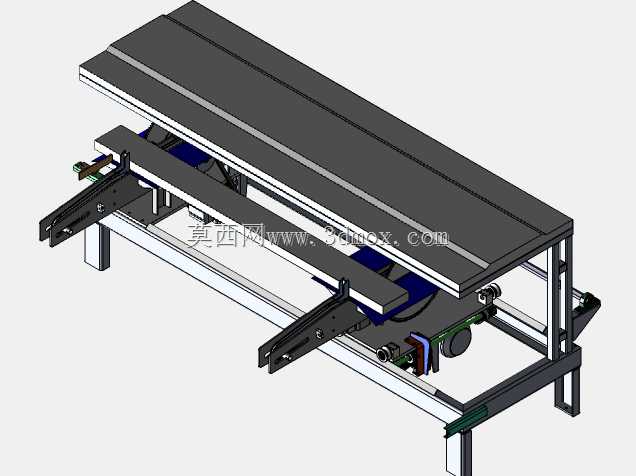

　　在人造板生产、实木家具备料、建筑木方加工的产线前端，木料的径级分选与定长截断是直接影响后续工序良品率的核心环节，这套双锯结构的分级设备正是针对该场景开发的专用作业单元，区别于传统人工分选配合单锯截断的低效模式，设备将木料输送、径级识别工位、双组锯切执行机构集成在同一机架平台上，可在木料连续输送的过程中完成不同规格木料的分级锯切，大幅减少产线的人工搬运与重复定位工作量。从结构布局来看，设备采用长条形卧式机架作为承载主体，上部设置平整的工作台面作为木料的输送支撑面，台面预留的长槽为输送推料机构的运动让位，可适配长度在1.2m至4m范围内的原木、方料输送作业，机架底部设置可调式支撑脚，可根据车间地面的平整度调整设备水平度，

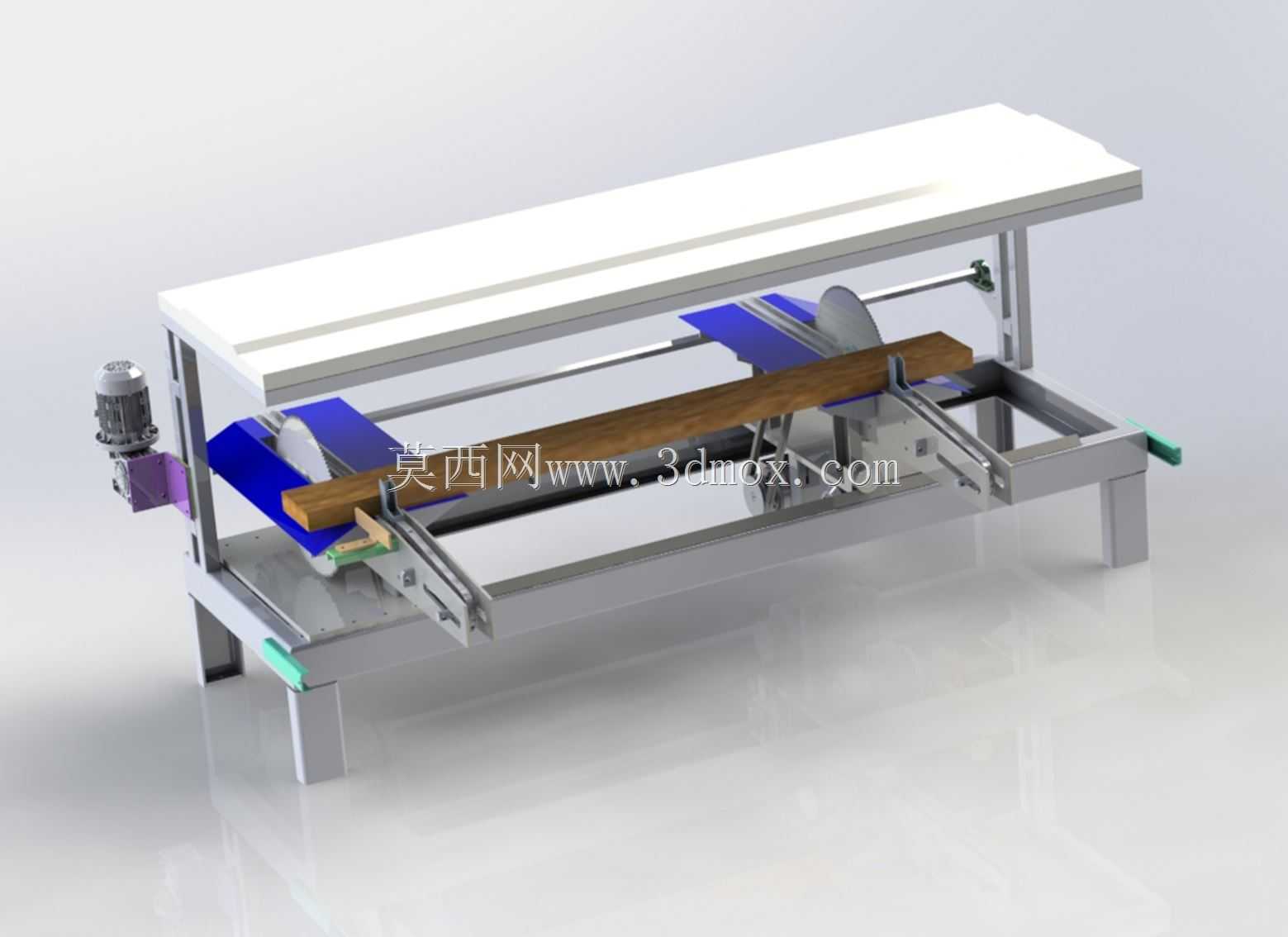

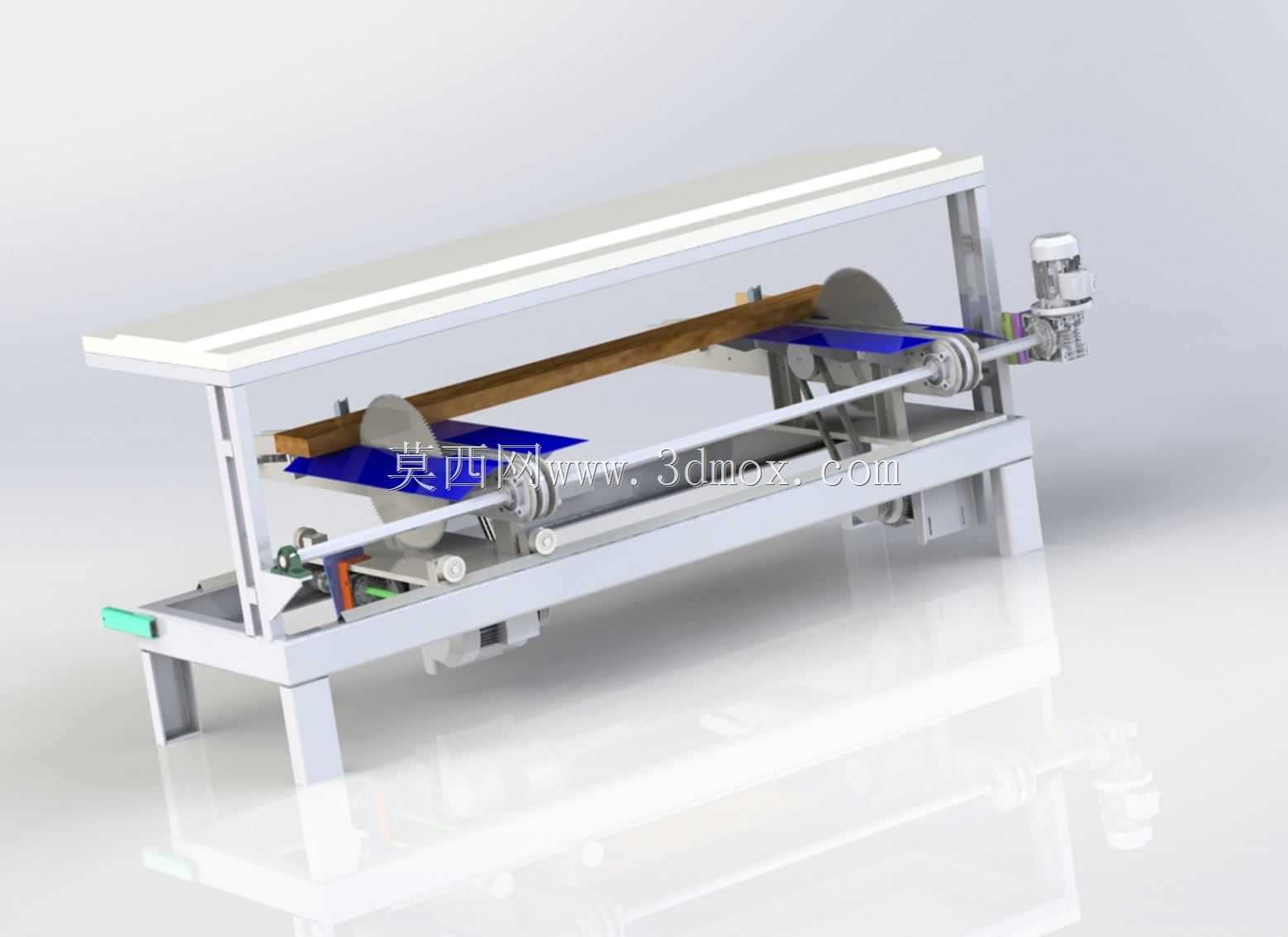

　　安装时需保证设备两侧预留不小于0.8m的检修空间，进料端预留1.5m以上的上料操作空间，出料端根据分选档位的数量设置对应的集料工位，整体安装占地长度约5.2m，宽度约1.6m，高度约1.4m，可直接对接前端的木料上料输送线，无需额外搭建过高的安装基础。设备的核心执行单元为两组可横向调整位置的圆锯锯切机构，锯组安装在工作台下方的横向导轨上，可根据当前批次木料的分级规格需求，调整两组锯片的间距，实现不同长度规格木料的同步截断，锯组的驱动电机通过带传动连接锯片主轴，传动部位设置全封闭的安全防护罩，避免锯切过程中木屑飞溅造成安全隐患，同时在锯片对应工作台位置设置可升降的压料机构，锯切动作触发时压料块先行下压固定木料，

　　避免锯切过程中木料移位导致的切面倾斜、尺寸超差问题。输送推料机构采用链传动配合推块的结构，推块等距安装在输送链条上，可根据木料的直径调整推块的伸出高度，保证不同径级的木料都能被稳定推送，不会出现打滑、卡料的情况，推料速度可根据产线的产能需求进行无级调整，常规作业状态下输送速度控制在0.2m/s至0.5m/s区间，可匹配每分钟10至25根木料的分级锯切产能。在设计这套设备的三维结构时，首先需要重点考量机架的刚性表现，由于锯切过程中会产生持续的交变载荷，机架主体采用矩形钢管焊接成型，关键受力部位焊接加强筋板，焊接完成后做整体去应力处理，避免长期使用后出现机架变形导致锯片位置偏移、锯切精度下降的问题；其次是锯组的滑动调整结构，横向导轨采用线性导轨配合丝杠调节的结构，既保证锯组位置调整的便捷性，也能保证锯切作业时锯组的位置稳定性，调整到位后通过锁紧机构固定锯组滑座，避免作业过程中出现位置窜动；另外设备的润滑管路、电气走线全部采用内置式布局，沿机架型材的内腔布置，外部仅预留检修接口，既避免木屑堆积在管线表面造成的清洁困难，也能防止锯切过程中飞出的木屑磨损管线外层，提升设备的长期运行可靠性。从实际应用的适配性来看，这套设备可对接不同的木料检测单元，若搭配视觉径级检测装置，可实现木料的自动分级、自动调整锯位的全自动化作业，若用于中小规模的加工车间，也可采用人工设定锯位、手动上料的半自动化作业模式，适配不同产能规模的木材加工场景，

　　设备的锯切单元可根据加工木料的硬度更换不同齿型的合金锯片，既可以处理软质的松木、杉木原料，也可适配硬质的橡木、桉木等木料的加工作业，锯切后的木料尺寸公差可控制在±2mm以内，完全满足后续木方加工、板材备料的尺寸精度要求，无需额外进行二次定长裁切。在三维建模的细节处理上，这套结构完整还原了设备的所有运动副连接关系，包括锯组的滑动副、压料机构的升降副、输送链条的转动副，建模时对每个部件的装配间隙都做了符合实际加工装配要求的预留，比如锯片与工作台让位槽的间隙控制在5mm至8mm，既避免锯片旋转过程中与台面发生摩擦，也不会因为间隙过大导致小直径木料卡入槽内；推块与工作台面的间隙控制在3mm左右，避免推块运动过程中刮擦台面，同时保证推送细小木料时不会出现卡滞。设备的驱动电机安装位置做了减震设计，电机与机架连接部位加装橡胶减震垫，减少锯切过程中电机震动传递到机架上导致的整机共振问题，降低作业过程中的噪音水平，改善车间的作业环境。出料端的机架位置设置可调整的导料板，可根据不同的分选规格将锯切完成的木料导入对应的集料槽，无需人工在出料端分拣木料，进一步降低作业人员的劳动强度。
