多舱抽屉式工业洗涤设备结构设计

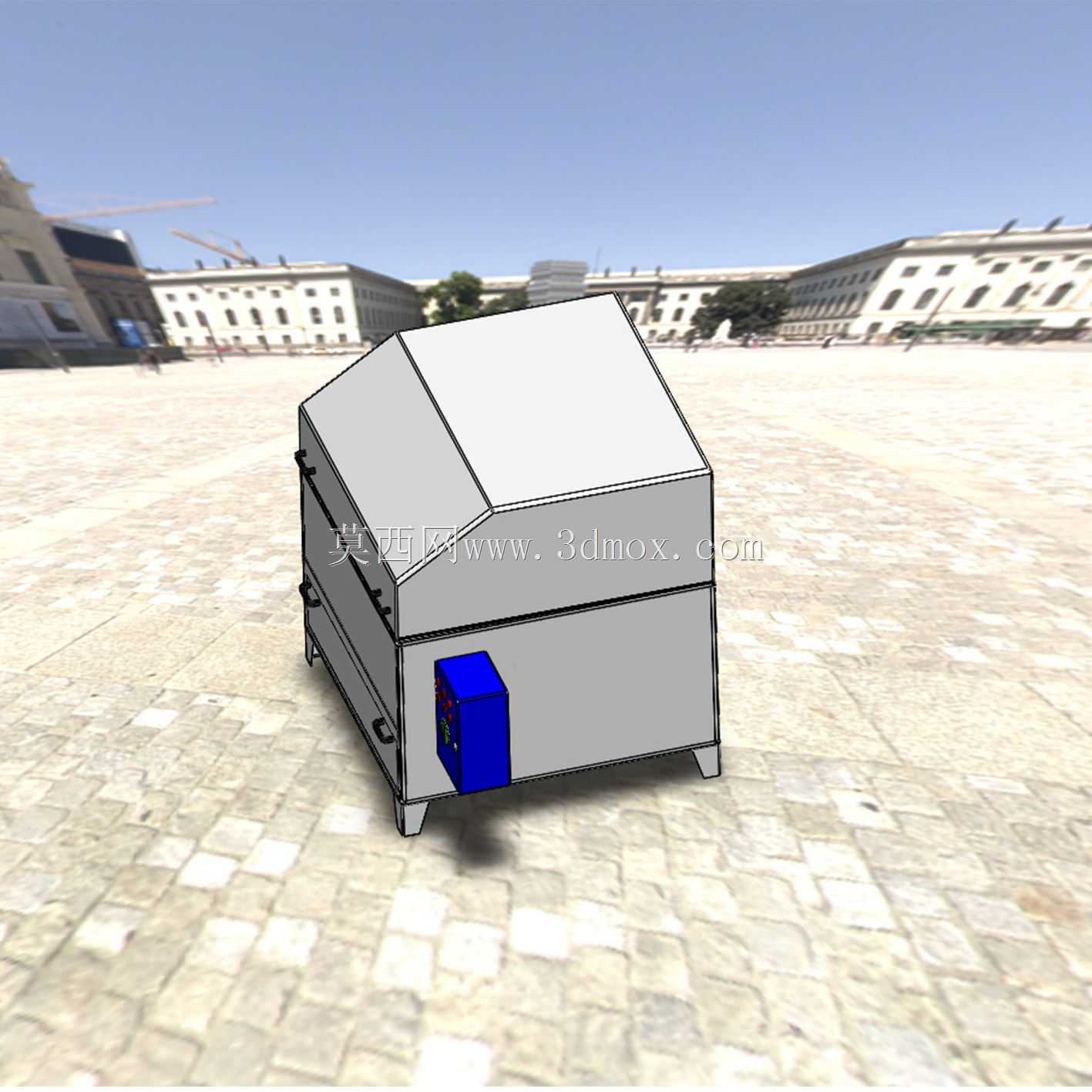

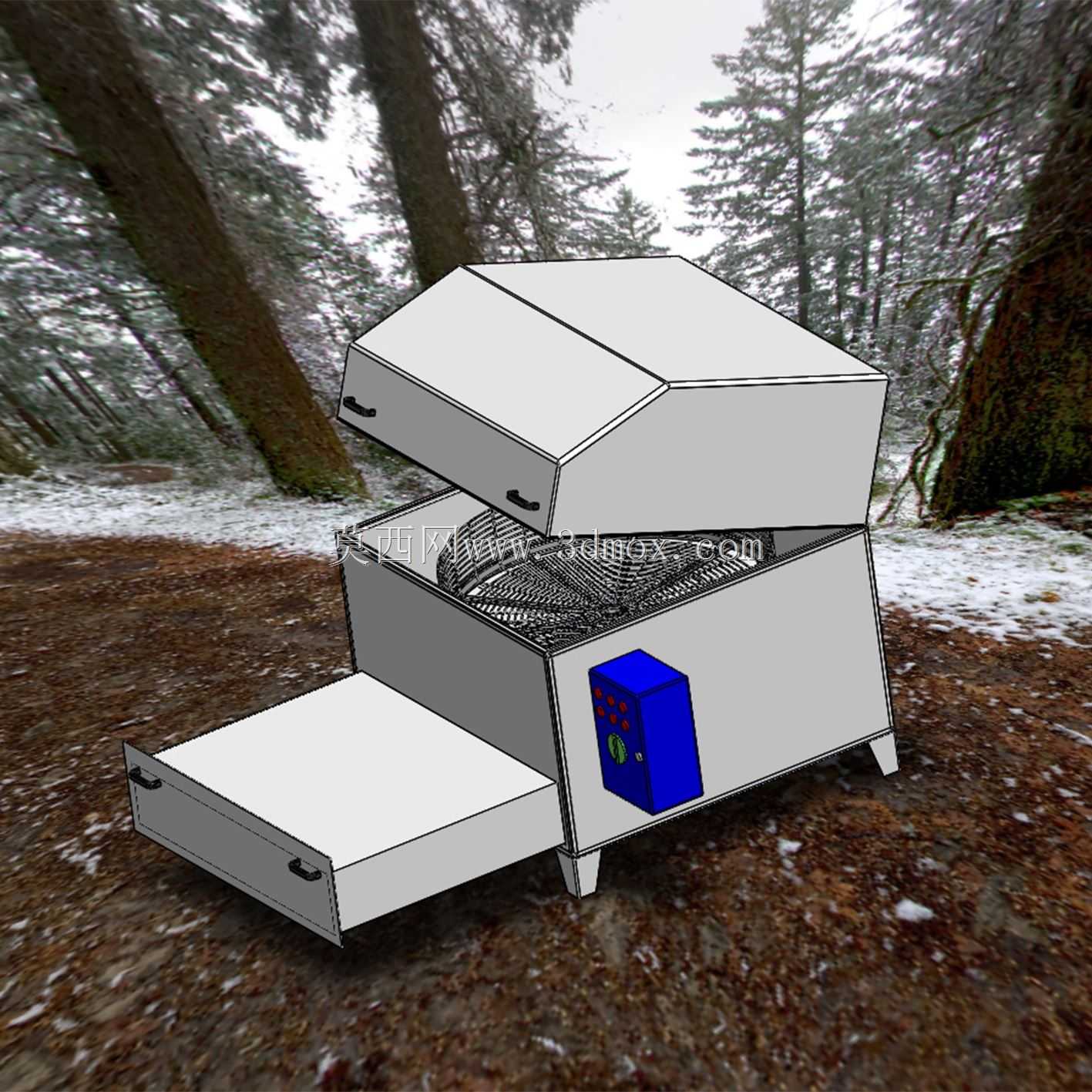

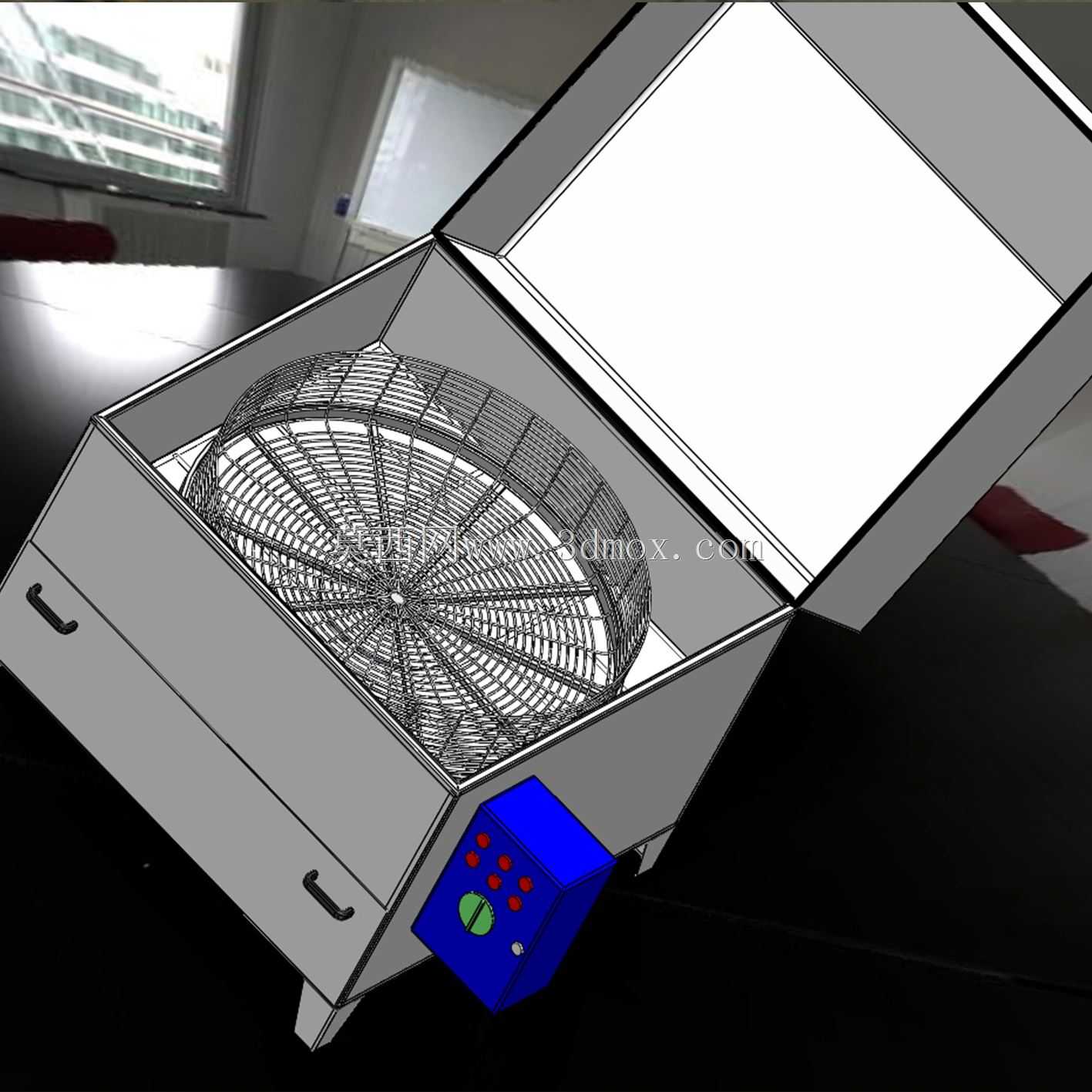

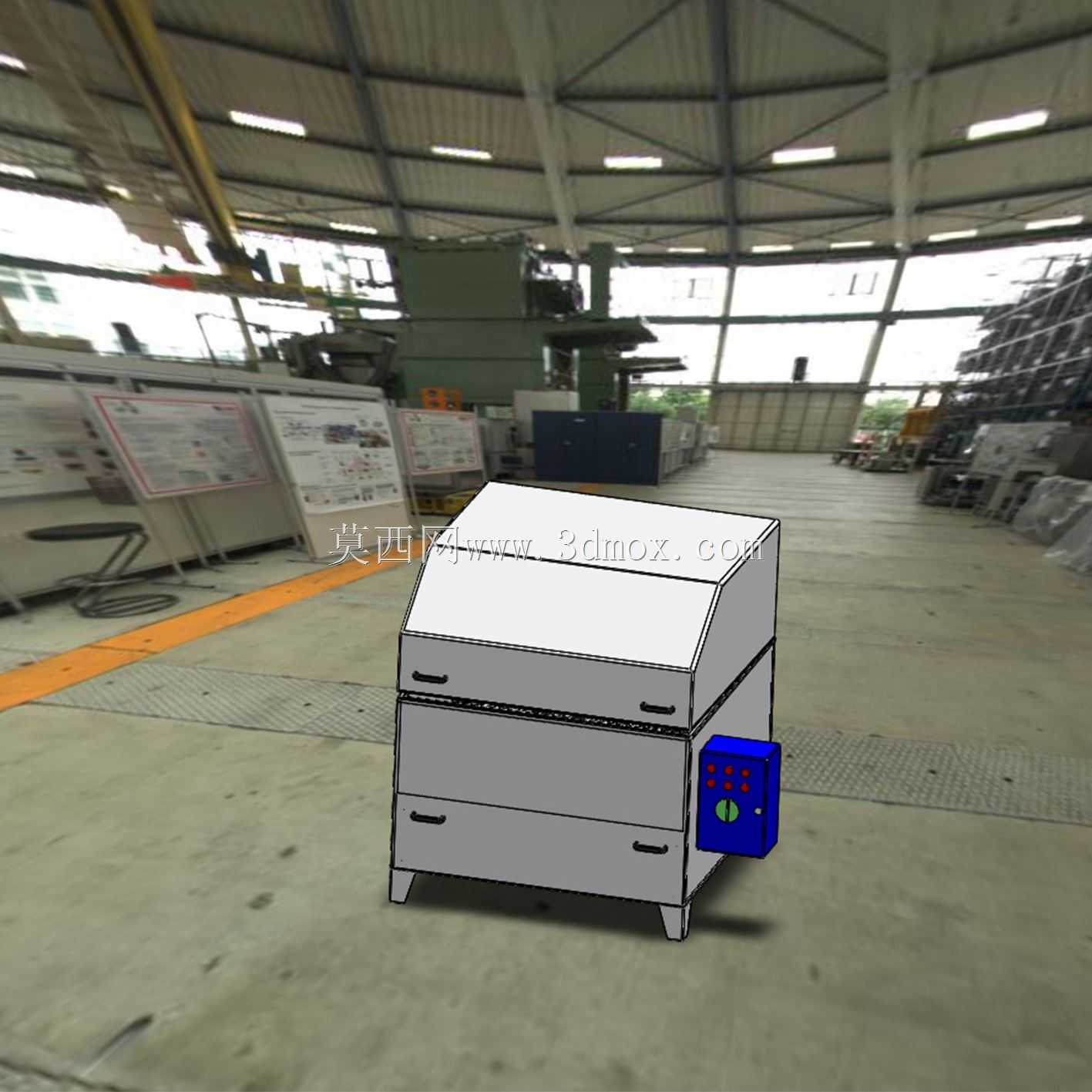

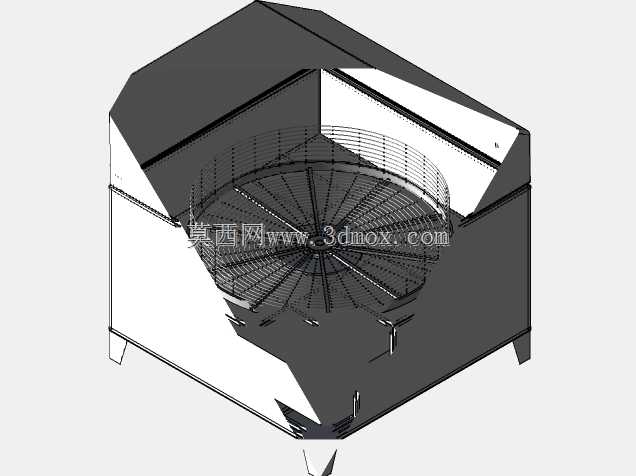

　　这款多舱抽屉式工业洗涤设备的结构设计，首先锚定了批量织物连续洗涤的实际作业场景，区别于家用单筒洗衣设备，其结构布局完全适配酒店布草洗涤车间、大型工矿企业员工工装清洗站点、医用织物集中处置区这类需要同时处理不同类别、不同脏污程度织物的作业环境，能有效规避不同批次织物混洗带来的交叉污染问题，同时减少单舱设备反复装卸料的等待空耗。从功能特性来看，设备采用分层多舱的抽屉式推拉结构，上层为翻盖式预浸舱，可提前对重污织物进行浸泡预处理，中层为核心洗涤滚筒舱，内置带凸起拨筋的冲孔内筒，运转时通过内筒正反转带动织物反复摔打、揉搓，配合水流冲击完成去污过程，下层为独立的储污抽屉，可收集洗涤过程中脱落的纤维碎屑、泥沙等大颗粒杂质，

　　无需拆解设备即可快速抽拉清理，大幅降低日常运维的拆装工作量。侧面集成的控制箱体采用独立外挂式布局，将电气控制元件与洗涤舱的潮湿环境完全物理隔离，控制箱上设置多组操作按钮与状态指示灯，可分别控制不同舱室的进水、排水、滚筒运转时长，适配不同材质织物的洗涤参数需求，避免电气元件长期处于高湿环境出现绝缘失效、触点锈蚀的问题。设计过程中优先考虑了设备的安装边界与运维空间，整机底部设置四个可调式支撑脚，可根据安装地面的平整度调整高度，保证设备运转时的水平稳定性，减少滚筒高速转动带来的振动偏移；设备的各个抽屉、翻盖结构均设置内嵌式拉手，无外凸结构，可减少车间内物料转运、人员通行时的磕碰风险，同时设备后侧预留统一的进出水接口、电源接线端口，

　　安装时无需在设备侧面预留过多操作空间，可直接靠墙布置，提升车间的空间利用率。外形尺寸的设定上，充分考量了标准工业厂房的门体通行宽度，整机宽度控制在常规车间通道可通行的范围内，设备进场安装时无需拆解主体结构即可完成转运就位；各个抽屉的抽拉行程经过限位设计，完全拉出时不会出现重心偏移倾覆的问题，同时抽屉与舱体之间设置密封胶条，洗涤过程中不会出现漏水、溢水的情况。从结构强度设计来看，洗涤舱的主体壳体采用折弯焊接成型的钣金结构，转角处做圆弧过渡处理，既减少应力集中带来的结构变形风险，也避免直角缝隙残留污垢难以清理；内筒采用冲孔板材卷制焊接，冲孔边缘做去毛刺处理，防止洗涤过程中勾扯损坏织物；外挂控制箱与主体舱体之间采用螺栓连接，

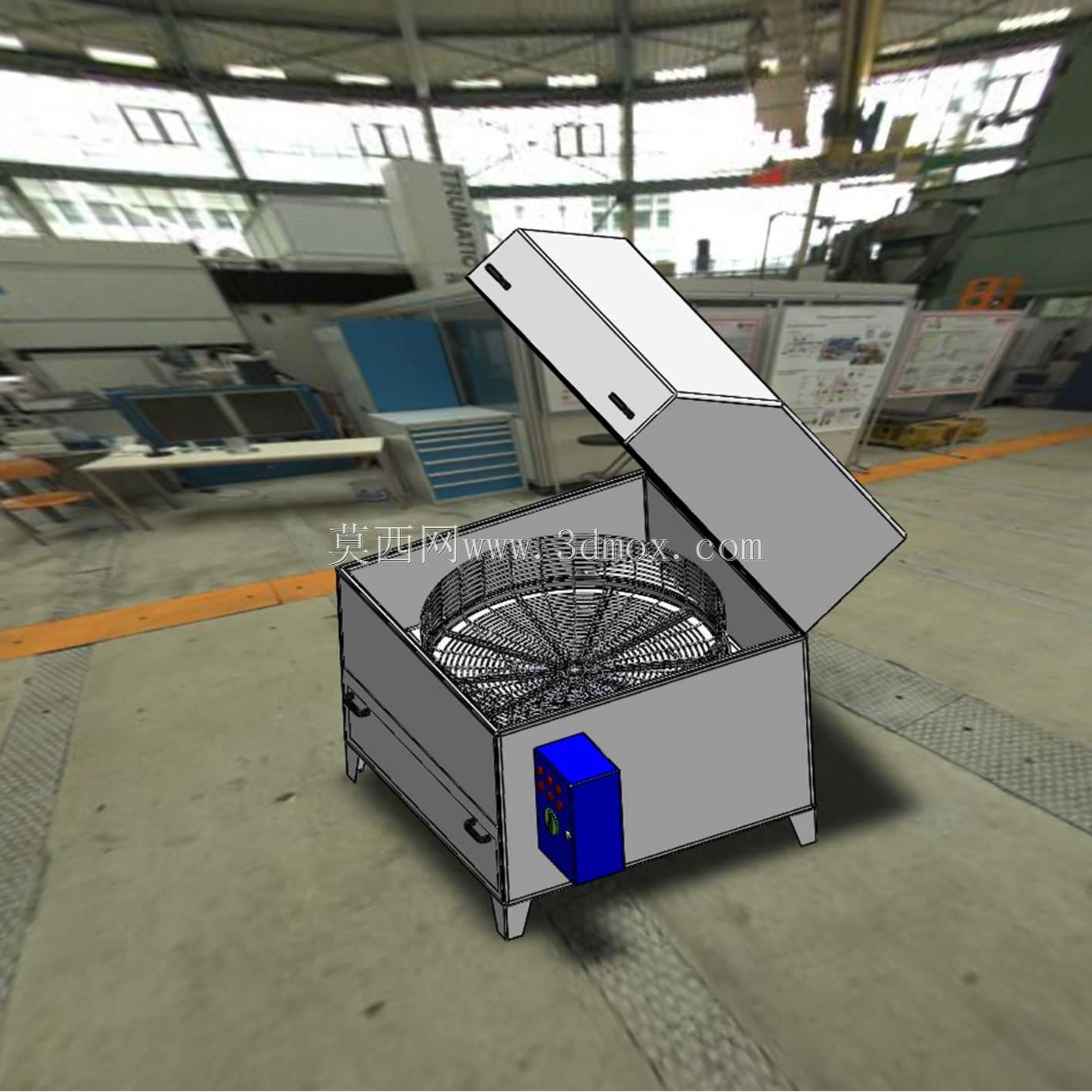

　　内部设置走线槽，所有线缆均通过防水接头穿入舱体，避免线缆长期受水汽侵蚀出现老化破损。设备的支撑脚采用橡胶减震垫与可调螺杆组合的结构，可有效吸收滚筒运转时产生的振动，降低设备运行时的噪音传递，无需额外做混凝土减震基础即可直接安装在普通工业地坪上，减少安装环节的土建成本。不同于传统单舱工业洗衣机需要整批装卸料的作业模式，这款多舱结构可实现不同舱室独立作业，预浸、洗涤、杂物收集的功能分区明确，操作人员可在中层舱室进行主洗涤作业的同时，在上层舱室装填待预浸的织物，下层抽屉可随时抽拉清理积攒的杂物，各工序之间无需等待停机，大幅提升连续作业的效率。舱门的翻盖结构设置阻尼支撑，开启后可自动保持开启状态，关闭时依靠重力配合密封胶条实现压紧密封，无需额外设置复杂的锁止机构，降低结构故障概率；抽屉结构采用滑动导轨支撑，抽拉顺畅无卡滞，导轨做防锈处理，可长期适应潮湿的作业环境。
