多锯侧切木工板材加工设备结构设计

　　在人造板、实木型材的批量加工产线中，侧边定尺修切、多道分切工序往往是制约整线节拍的关键环节，传统单锯片往返式侧切设备单次走刀仅能完成一道切口加工，面对规格统一、侧边余量一致的批量板材，需要多次重复定位、走刀，不仅加工效率难以匹配高速开料、砂光工序的出料速度，多次装夹带来的定位误差也会累积，最终影响成品板材的尺寸公差与端面平整度。这套多锯侧切设备的结构设计，正是针对这类批量侧切加工场景做的定向优化，通过多组锯片的同轴与排布设计，单次进给即可完成板材侧边的多道切口加工，大幅缩减重复装夹与走刀的辅助时间。

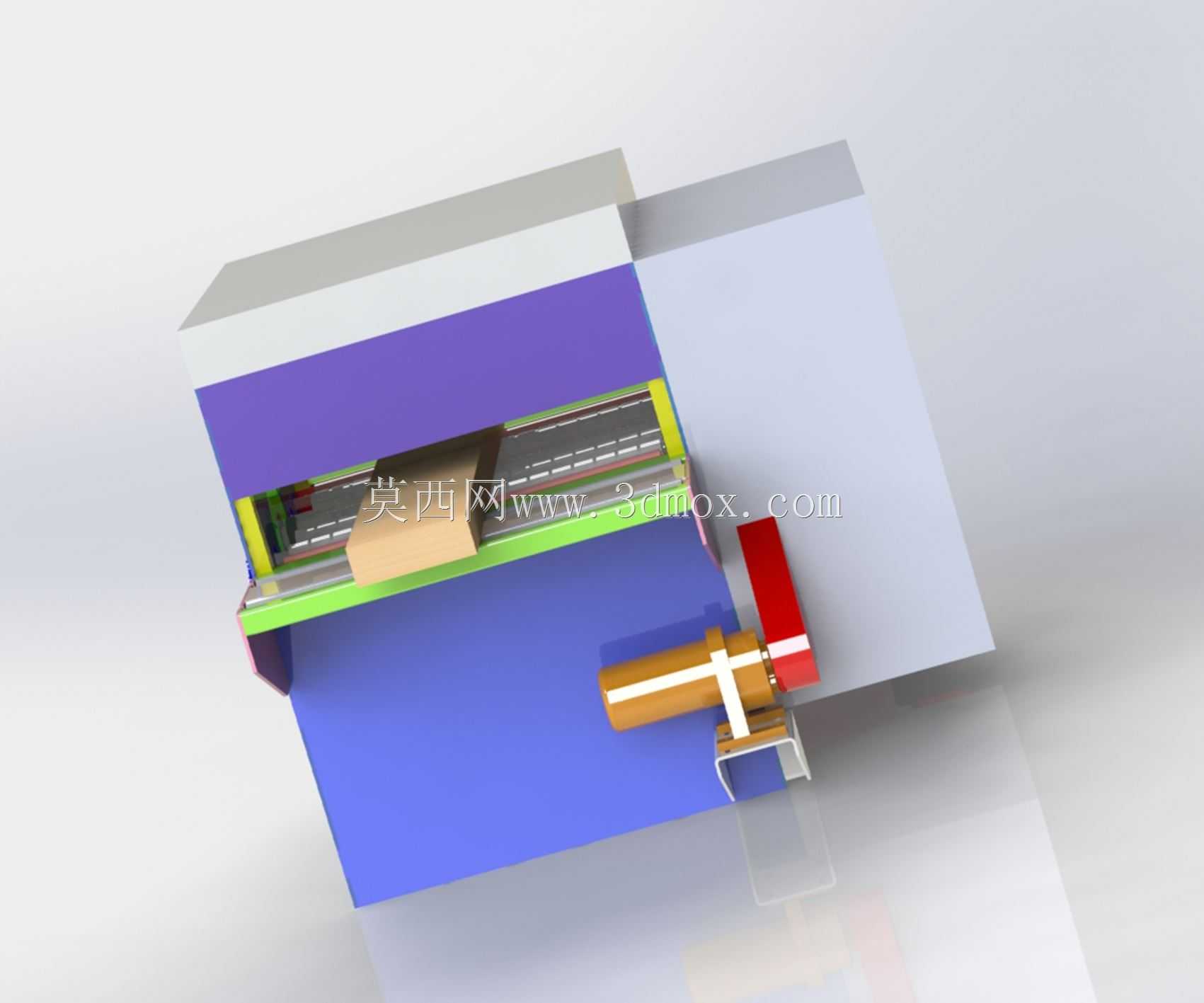

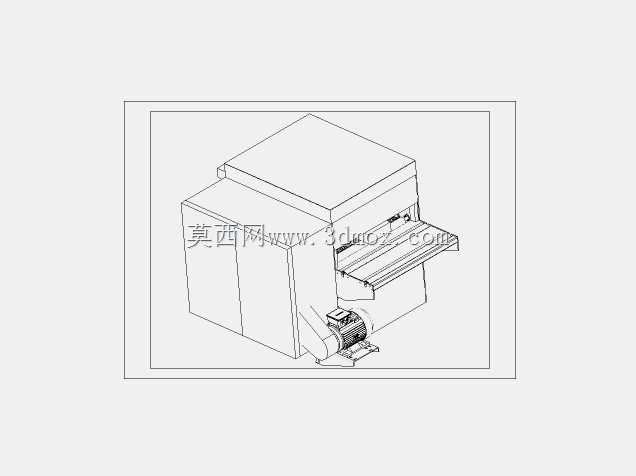

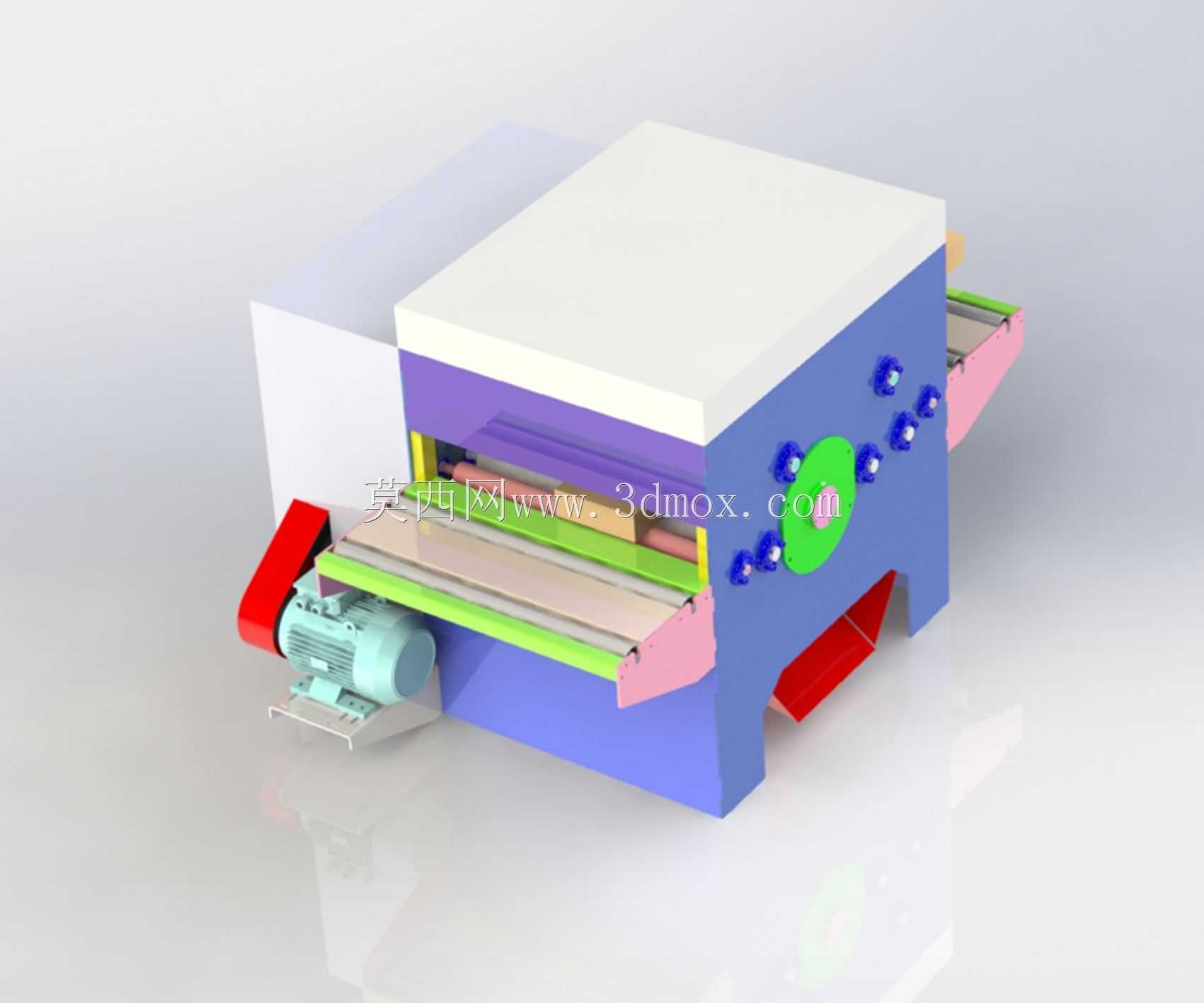

　　从整体结构布局来看，设备采用倾斜式机架承载设计，机架主体采用型钢焊接后做时效处理的箱式框架结构，倾斜的安装面一方面可以让待加工板材依靠自重贴合侧边定位靠挡，减少额外压紧机构的复杂程度，另一方面加工产生的木屑可以顺着倾斜面自然滑落至排屑通道，避免锯屑堆积在传动区域卡滞链轮、轴承部件。机架底部设置可调式支撑脚，可根据现场生产线的输送高度调整整机安装水平与高度差，安装边界需要预留两侧电机的检修空间，以及进料端板材的上料操作空间，整机宽度方向的安装余量需要比机架本体宽出至少四百毫米，用于布置侧边的传动护罩与电机接线走线，长度方向需要匹配对应加工板材的最大长度，预留出料端的接料空间。

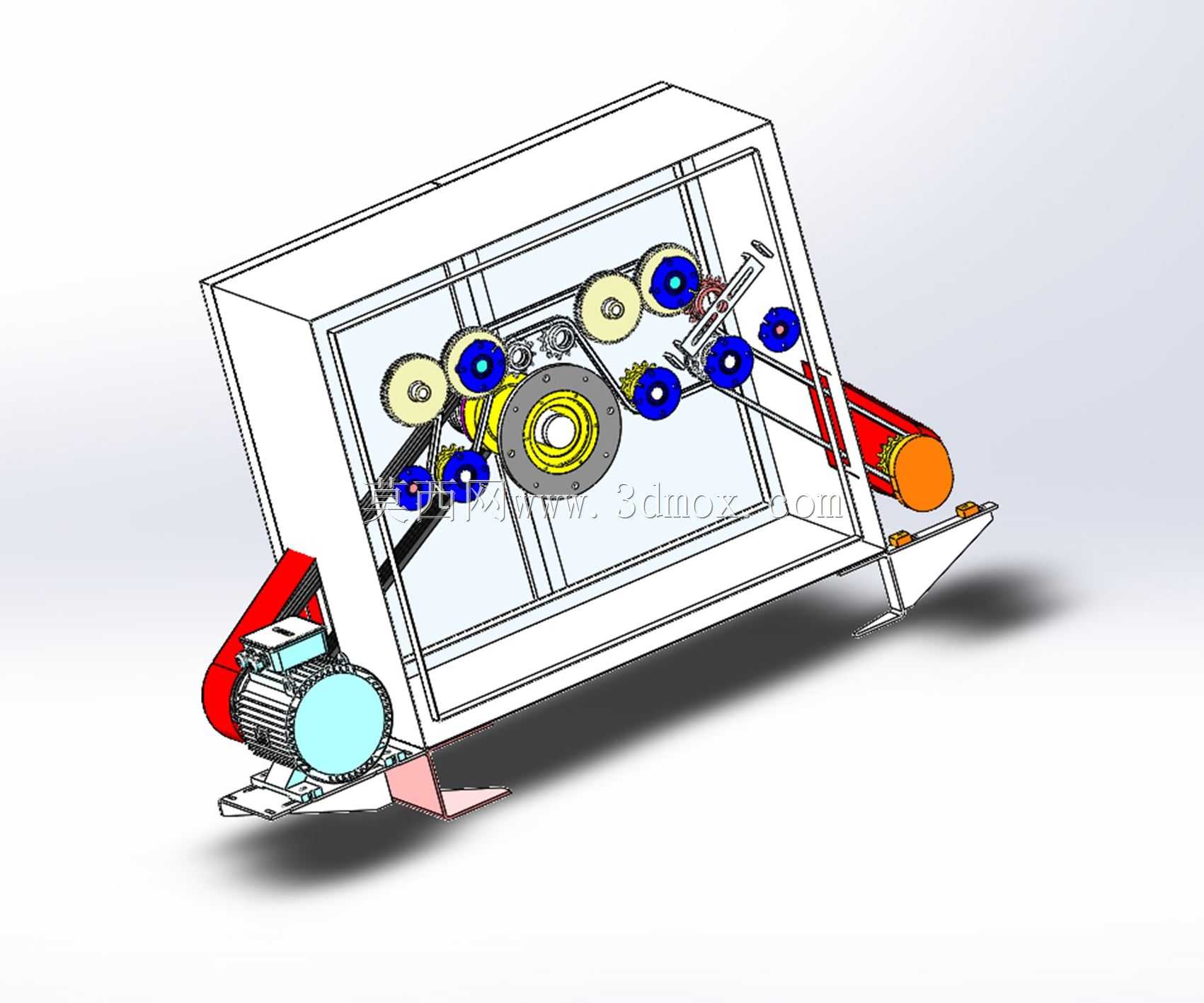

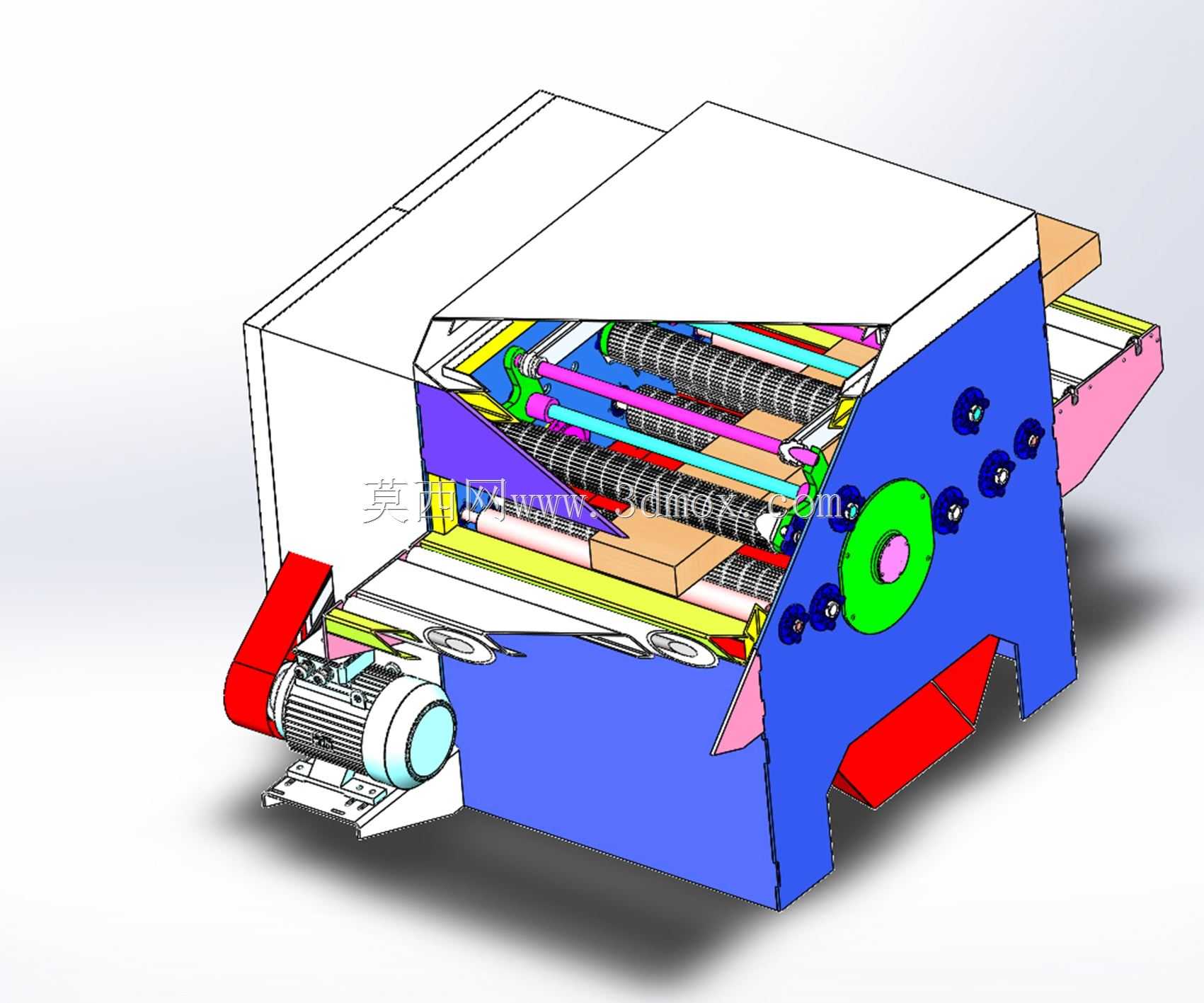

　　核心锯切单元的设计上，多组圆锯片按照加工工艺要求排布在同一倾斜安装平面上，锯片的间距可根据加工需求通过轴套调整，适配不同宽度的分切尺寸要求。锯片的动力传递采用带传动与链传动结合的方式，主驱动电机布置在机架左下侧，通过V带将动力传递至中间传动轴，再通过链轮链条结构将动力分配至各个锯片安装轴，这种传动布局可以将电机的重量集中在机架下部，降低整机重心，提升设备运行时的稳定性，同时带传动本身具备过载缓冲能力，遇到硬木节疤或者进料速度过快导致锯片卡滞时，可通过带的打滑保护锯片与传动部件不受刚性冲击损坏。侧边辅助驱动单元布置在机架右上侧，用于驱动进料压辊，实现板材的自动进给，压辊表面包覆防滑橡胶层，压紧力可通过侧边的弹簧调节机构调整，避免压力过大压伤板材表面，或是压力不足导致进料打滑出现锯切面倾斜的问题。

　　设计过程中重点考量了锯片的防护与锯屑导向结构，每一组锯片的非加工侧都设置了半包围式的防护挡板，一方面阻挡锯切过程中飞溅的木屑，避免木屑飞出伤及操作工人，另一方面挡板内侧设置导向斜面，将锯屑引导至机架下方的排屑口，可直接对接厂区的中央除尘系统，无需额外增设独立的集尘装置。锯片安装轴采用双轴承支撑结构，轴承座直接固定在机架的加强筋板上，保证锯片高速旋转时的径向跳动量控制在允许范围内，避免锯片跳动导致的锯切面粗糙、烧片等问题。所有传动部件的外侧都设置了可拆卸式的钣金护罩，护罩采用快拆式螺丝固定，日常维护时无需拆卸主体结构即可快速打开护罩，检查皮带张紧度、链条润滑情况以及锯片磨损程度。

　　从实际使用的适配场景来看，这套结构可直接集成到连续式板材加工生产线中，进料端可对接辊筒输送机，出料端可直接连接砂光机或者堆垛设备，无需单独设置人工上料工位，适配的加工材料涵盖胶合板、密度板、实木指接板等常见的木工板材，单次进给即可完成侧边修边与多道分切，加工后的板材端面垂直度、尺寸一致性都优于传统单锯侧切设备。在结构细节的处理上，机架的所有焊接位置都做了打磨去应力处理，避免长期运行过程中焊接应力释放导致机架变形，影响锯片的位置精度；所有的转动部位都预留了润滑注油口，日常保养时可直接通过注油口加注润滑脂，无需拆解部件；进料端设置了可调节的定位靠尺，可根据板材的厚度调整靠尺的高度，适配不同厚度规格的板材加工需求。
