托盘刨板与木板切割加工设备结构

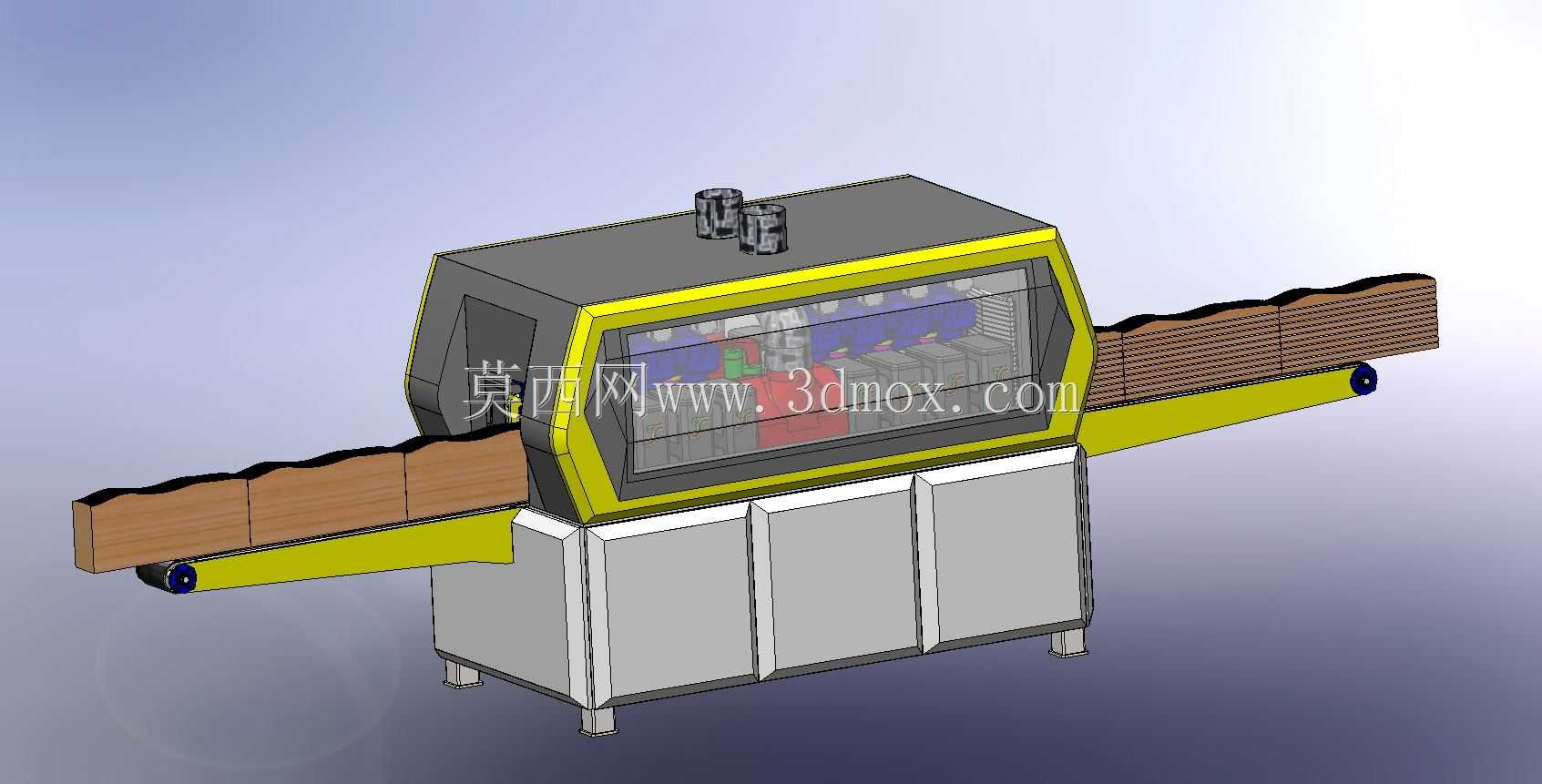

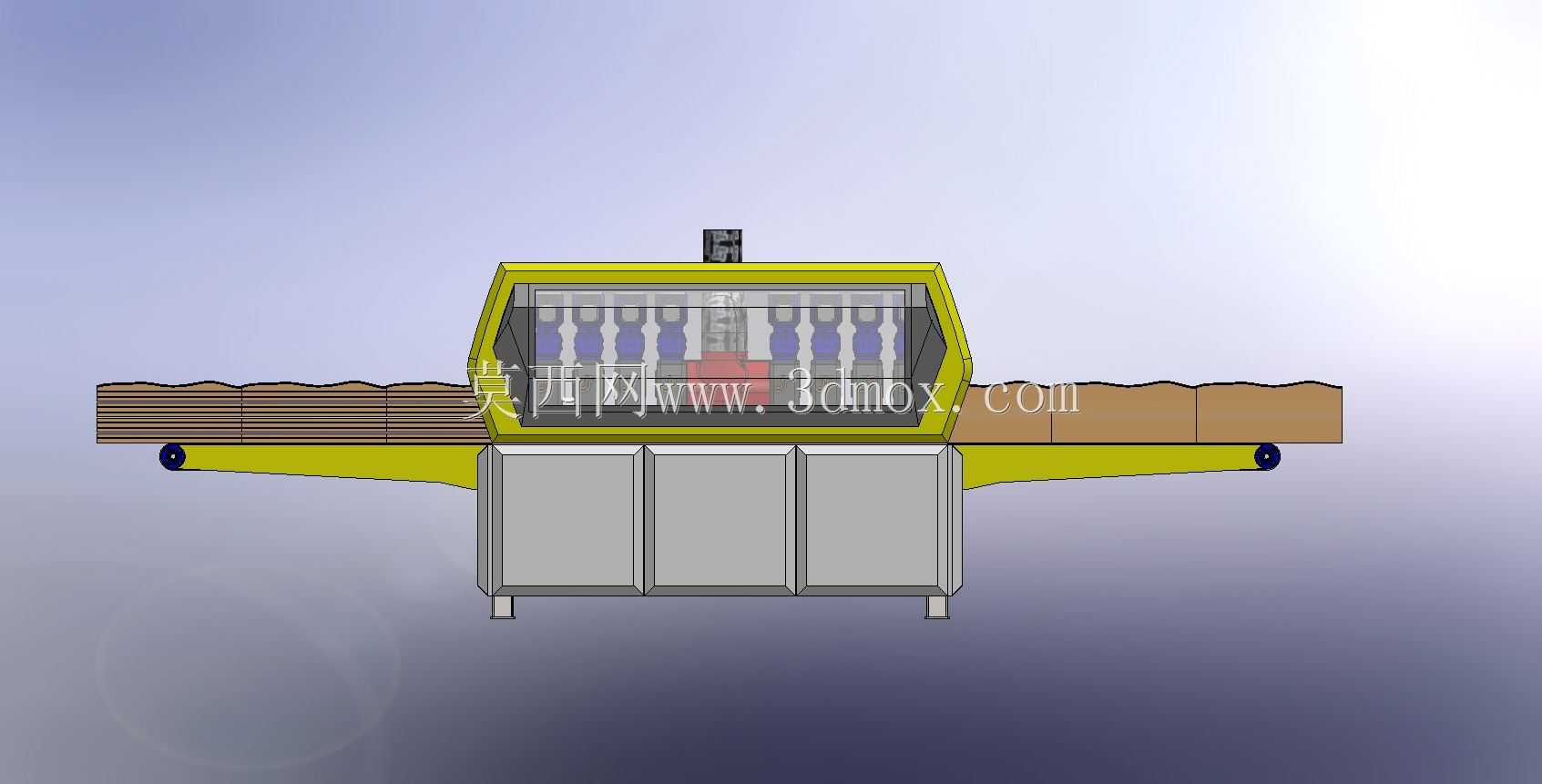

　　在木托盘量产、建筑木方预处理、实木板材初加工的车间场景里，这类双排进料的刨切一体设备是衔接原木开料与后续定尺成型的核心工位设备，不同于单工位单面刨床或单独的纵切开料锯，该设备将木料表层刨平与定宽切割工序整合在同一封闭机身内，可减少木料在不同工位间的转运吊装频次，尤其适配长度1.2米至2.4米的标准托盘面板、木方料的连续加工需求。从结构布局来看，设备采用贯通式双输送梁设计，进出料端的输送架向外延伸出机身主体，延伸段长度根据常规加工木料的最大长度做匹配，单段延伸架长度不短于1.5米，可承托整摞排布的待加工木料，避免长料在进料过程中出现端头下垂导致的进料偏斜、加工面平整度超差问题。机身主体采用方管焊接框架结构，

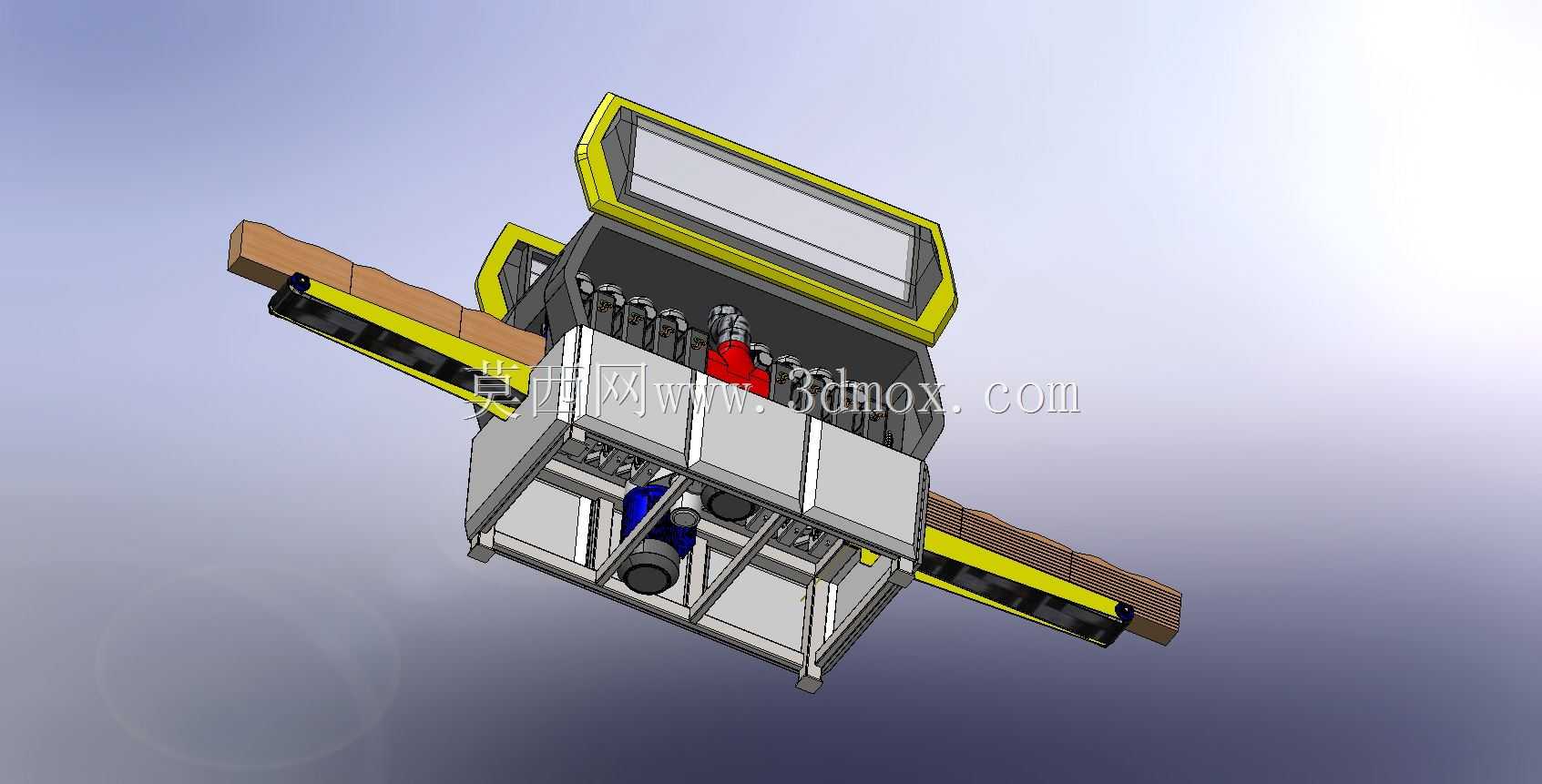

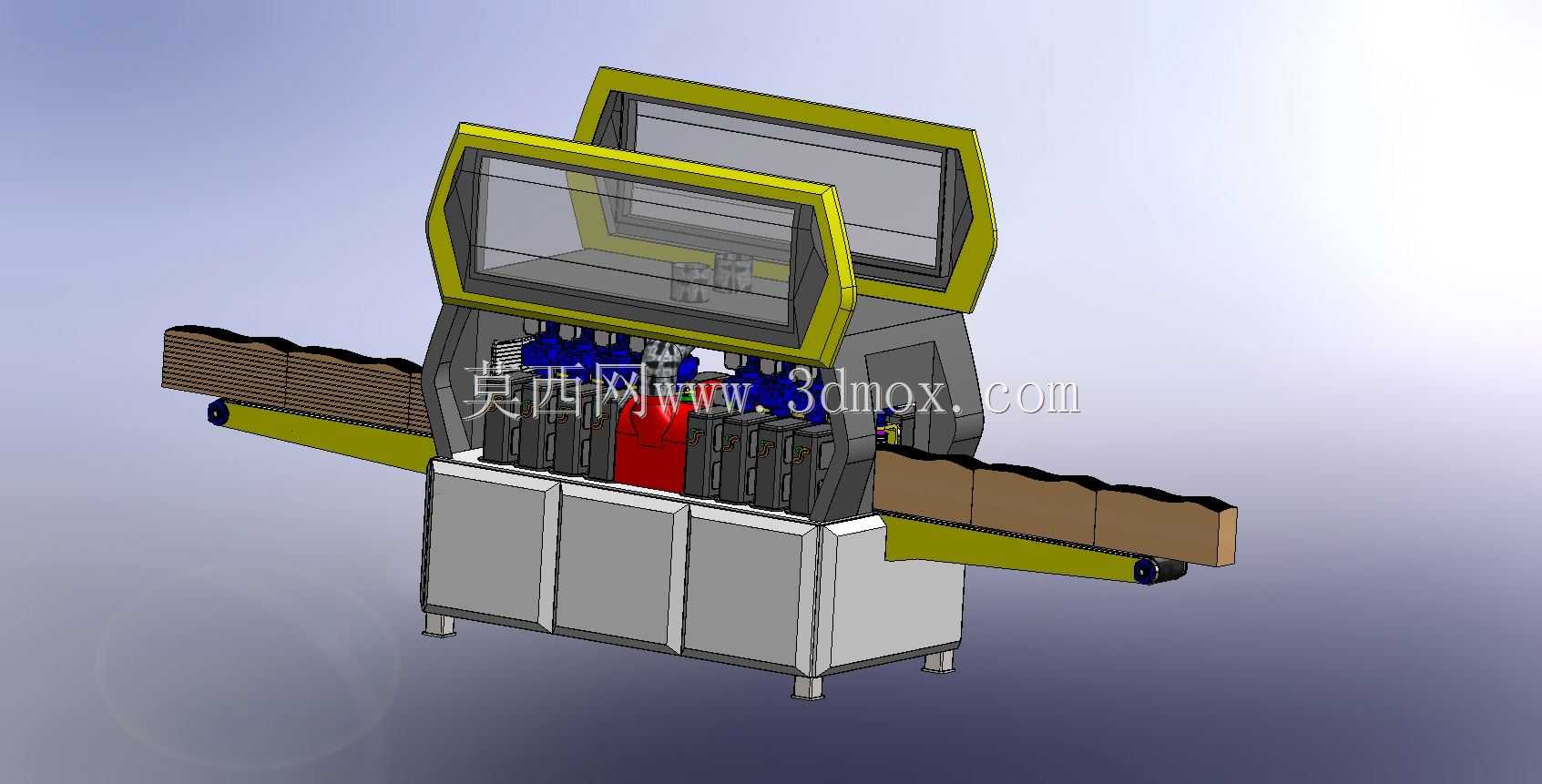

　　下部设置三个独立的柜体式储物舱，既可以收纳设备日常维护用的备件、量具，也可作为配重提升设备高速运行时的整体稳定性，机身底部配置可调式支撑脚，可根据车间地面的平整度调整支撑高度，保证设备工作台面的水平度误差控制在0.2mm每米范围内，避免因机身倾斜导致的锯切角度偏差、刨削厚度不均问题。设备上部的加工舱采用全封闭护罩设计，护罩正面设置整块透明观察窗，可在设备运行时直观观察内部刨刀、锯片的工作状态以及木料进给情况，同时封闭护罩可阻挡刨削产生的木屑飞溅、降低锯切与刨削的作业噪音，护罩顶部预留除尘接口，可对接车间中央除尘系统，将加工过程中产生的木屑、粉尘直接抽走，避免作业区域积尘。进料端的输送辊采用带防滑纹路的包胶辊设计，

　　配合机身内部的压料辊组，可根据木料的实际厚度调整压料间隙，保证木料在进给过程中不会出现打滑、跳料问题，进给速度可根据木料的材质、加工余量做无级调整，加工硬木时可适当降低进给速度保证刨削面的光滑度，加工软杂木时可提升进给速度提高加工效率。设备的锯切组件可适配三种不同规格的锯片安装，对应350mm、300mm、250mm的锯切直径，可根据加工木料的厚度、切割深度要求灵活更换，刨削组件采用装配式刨刀结构，刀片磨损后可单独拆卸更换，无需整体更换刀轴，降低后期维护成本。从安装边界来看，设备整体占地长度包含进出料延伸架约4.8米，机身主体宽度约1.6米，设备最高点距地面约1.9米，安装时需要在设备两侧预留不小于0.8米的维护通道，

　　在进料端预留不小于2米的木料堆垛上料空间，出料端预留不小于1.5米的接料、转运空间，设备的动力线缆、除尘管道均从机身底部的走线槽排布，避免管线外露影响作业通行。在实际生产应用中，该设备可同时完成木料上下表层的刨平处理以及侧边的定宽切割，单台设备即可完成原先需要一台双面刨、一台纵切锯两台设备完成的工序，可减少1至2名操作工人的配置，同时减少木料多次装夹定位产生的尺寸误差，加工后的木料厚度公差可控制在0.1mm范围内，宽度公差可控制在0.2mm范围内，完全满足木托盘组装、实木家具基材加工的尺寸精度要求。设计过程中针对木料加工常见的卡料问题，在加工舱的进出料位置均设置了防卡料检测装置，一旦出现木料进给卡滞，设备会自动停止进给并触发提示，避免因强行进给导致的刀轴损坏、木料崩裂问题，同时设备的所有外露传动部件均设置了安全护罩，操作区域设置紧急停止按钮，符合木工加工设备的安全防护要求。
