四锯位原木自动横切加工设备结构

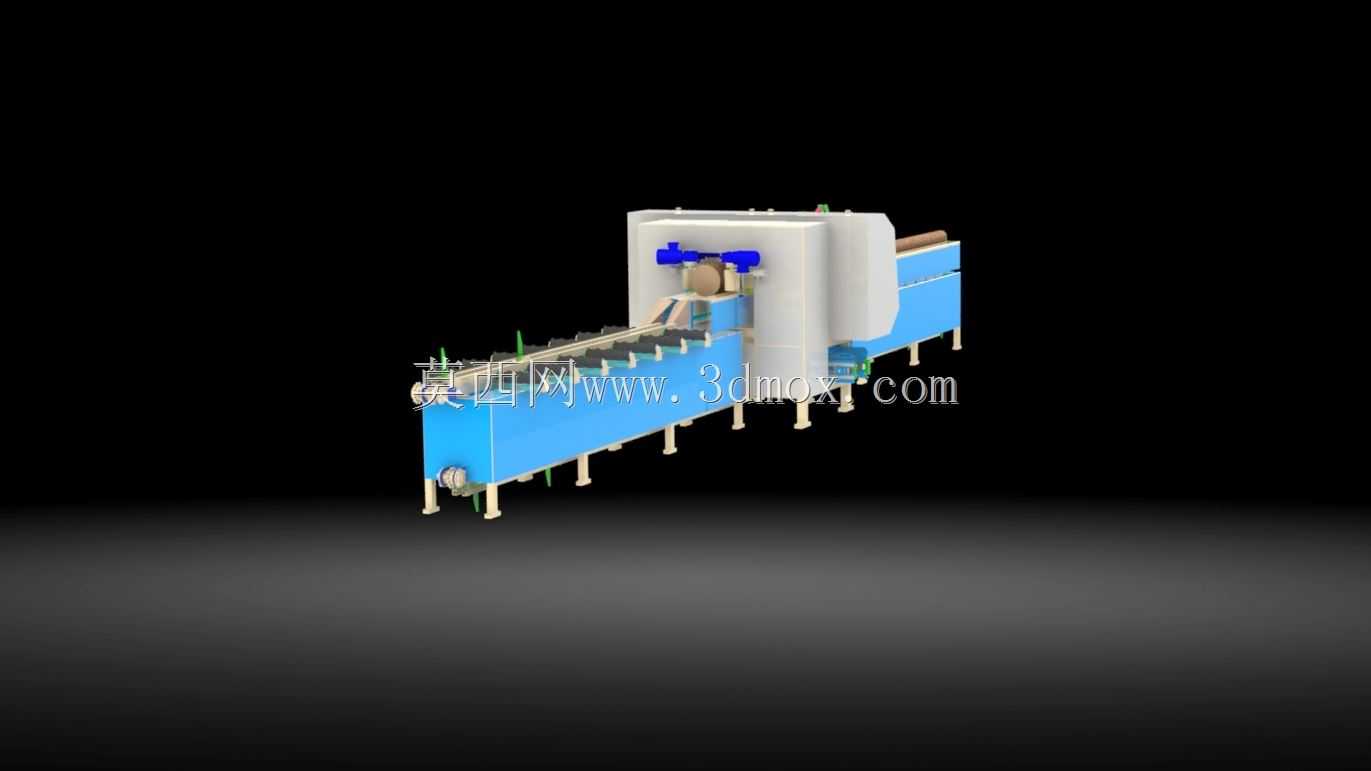

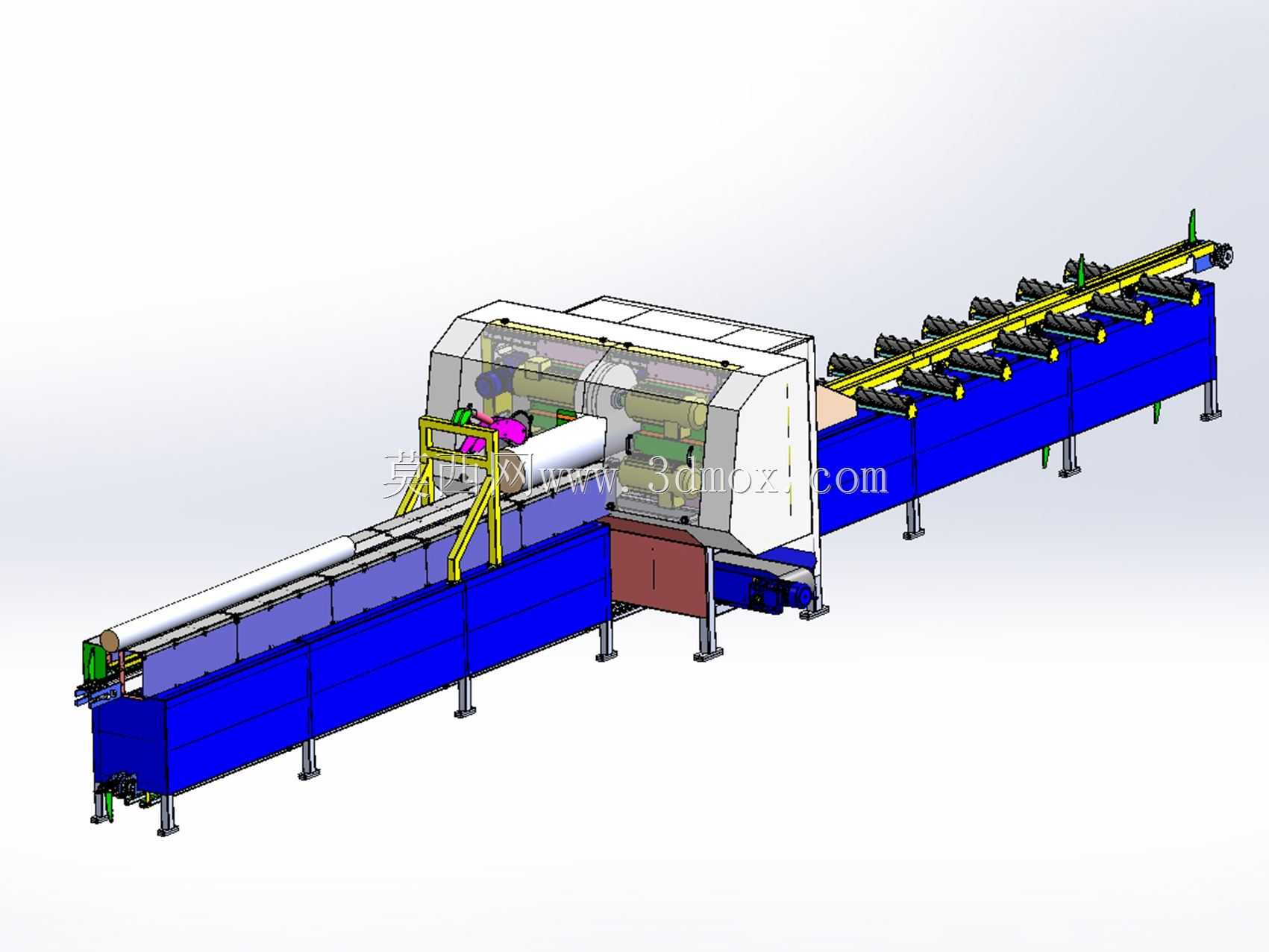

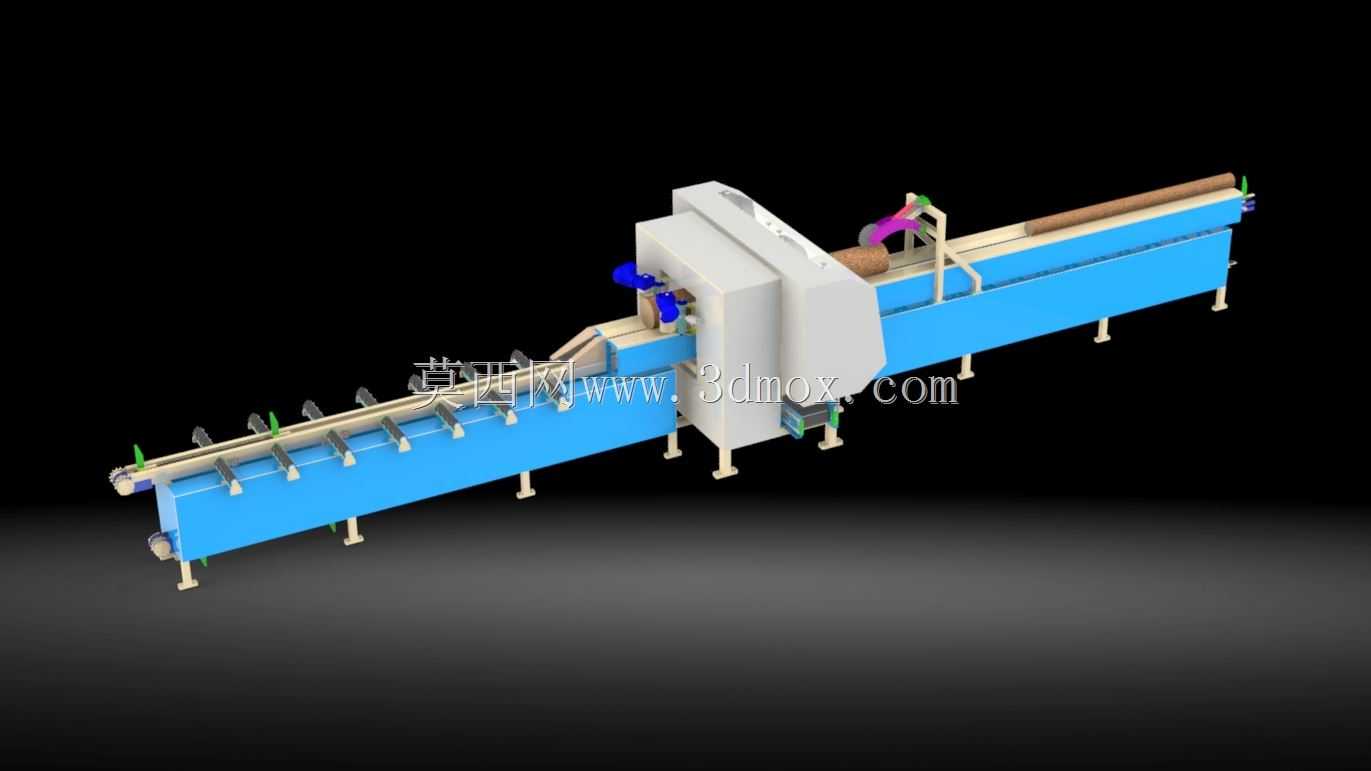

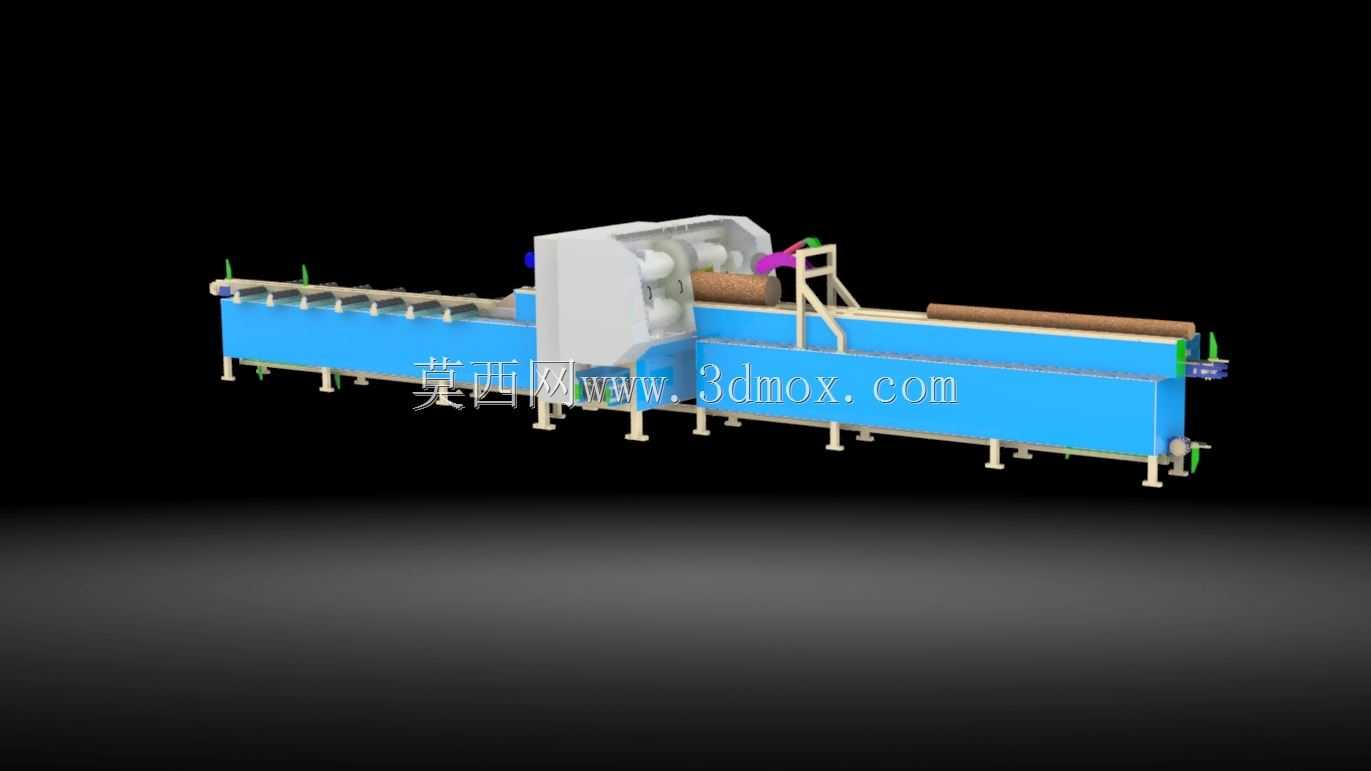

　　在人造板生产、实木家具备料、建筑木方加工的原木初处理工段，原木横切是衔接原木卸车存储与后续剖分工序的核心环节，传统单锯片横切设备需要人工多次推送定长、反复对齐端头，不仅加工效率难以匹配规模化产线的进料节拍，人工测量定长的误差也容易造成后续剖分环节的木料损耗，这套四锯自动横切设备正是针对长原木批量定长横切的工况需求开发的专用加工装备。从整机布局来看，设备采用长条形直线式排布，主体分为进料承载段、锯切主机段、出料承托段三个核心功能区，进料段采用带定位挡块的链式输送结构，输送链板上均匀布置有可调式V型托块，能够适配不同径级的原木放置，避免原木在输送过程中发生滚动偏移，V型托块的高度可根据常见加工原木的径级范围调整，

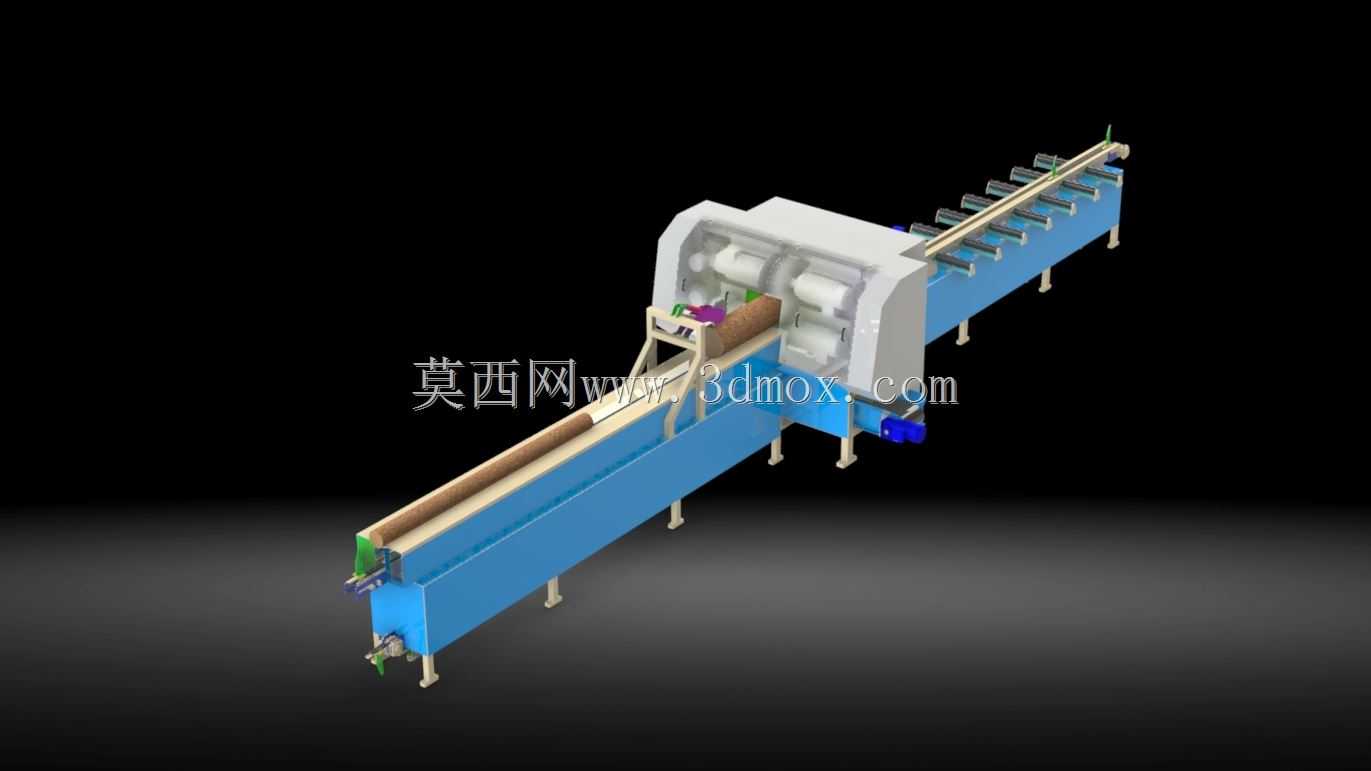

　　常规适配的原木直径覆盖100mm至450mm区间，输送段的总长度可根据厂区的原木上料工位空间做模块化拼接，标准配置下进料段长度为8米，能够承接单根长度6米以内的整根原木上料，不需要提前对原木做截断预处理。锯切主机段是整套设备的核心功能单元，不同于传统单锯片逐段裁切的结构，这套设备在主机架上沿进料方向平行布置了四组独立的圆锯片裁切单元，每组锯切单元都配备独立的升降驱动与压料机构，压料机构采用带防滑齿的橡胶压辊，在锯片下切前先压紧原木表面，避免锯切过程中原木跳动导致的切面倾斜、锯片卡滞问题，四组锯片的间距可根据生产需要的定长尺寸灵活调整，调整方式采用伺服驱动的丝杠滑台结构，定位精度控制在±1mm以内，能够一次性完成一根长原木上四个定长段位的同步裁切，相比单锯片设备，加工效率提升三倍以上，同时减少了原木反复输送定位产生的累计误差。锯切单元的锯片采用外摆式防尘护罩结构，护罩内部集成有木屑抽吸口，可对接厂区的中央除尘系统，及时将锯切产生的木屑抽走，避免木屑堆积在锯切工位影响设备运行，也能降低作业区域的粉尘浓度。设备的出料段与进料段采用同规格的链式输送结构，在每个锯切工位对应的出料位置设置有落料导槽，裁切完成的定长木段会在输送过程中顺着导槽滑落到对应的集料工位，不需要人工在锯切位置手动取料，大幅降低作业过程中的安全风险。从设计思路层面，这套设备在结构建模阶段就充分考虑了木工加工场景的运维便利性，

　　所有锯切单元的驱动电机都布置在主机架的外侧位置，日常更换锯片、检修传动部件时不需要拆解设备的主体护罩，单人即可在十分钟内完成单组锯片的更换作业；主机架采用型钢焊接后整体去应力处理的加工工艺，长期承受锯切往复冲击载荷也不会出现机架变形的问题，设备安装时只需要将整体机架调平后固定在硬化地面上即可，不需要做特殊的混凝土地基预埋，安装边界的预留空间只需要在设备主体宽度两侧各留出1.2米的检修通道，进料端留出3米的上料操作空间，出料端留出2米的集料空间即可满足常规生产的布局需求。针对原木表面存在节疤、弯曲的常见工况，设备的每组压料机构都设置有50mm的自适应浮动行程，即使原木表面存在一定的高度差，压辊也能紧密贴合原木表面，

　　保证锯切过程的稳定性；输送链的驱动采用变频调速结构，可根据不同材质原木的锯切难度调整进料速度，针对硬度较高的硬木原木可适当降低进料速度，避免锯片负载过大出现烧片问题，针对松木、杨木等软质原木可提高进料速度，充分发挥设备的加工效率。在安全防护设计上，锯切主机的所有运动部件都设置有全封闭的安全护罩，护罩上设置有安全联锁开关，一旦护罩被意外打开，设备会立即触发停机保护，锯片的进给路径上设置有红外对射防护装置，当有异物进入锯切危险区域时，设备会紧急停止锯片进给动作，避免安全事故发生。整套设备的结构设计充分贴合木材加工车间的实际生产工况，没有冗余的复杂结构，所有传动部件都采用标准化的工业级配件，日常运维的配件采购与替换难度低，能够长期在高粉尘、连续作业的生产场景下保持稳定运行。
