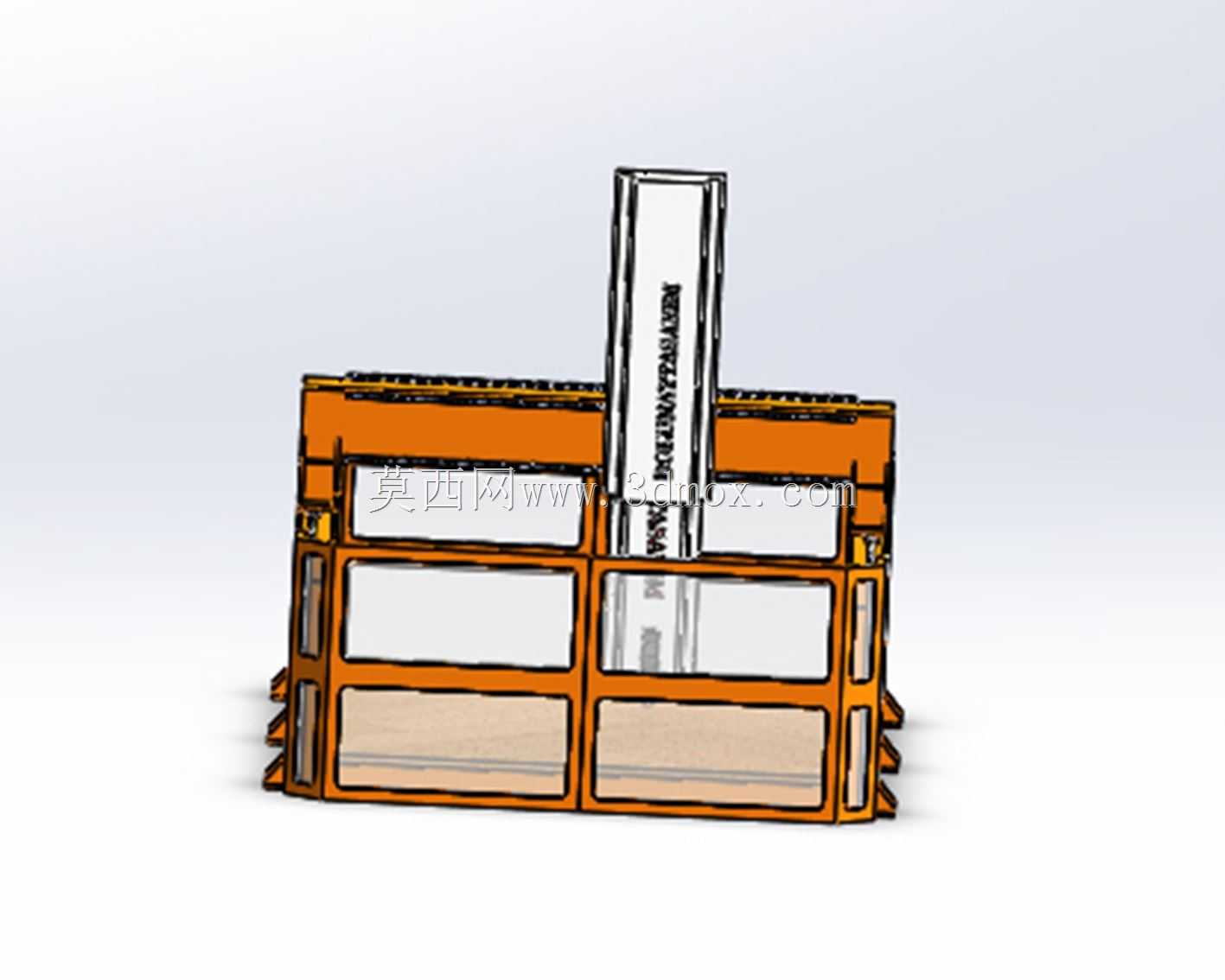

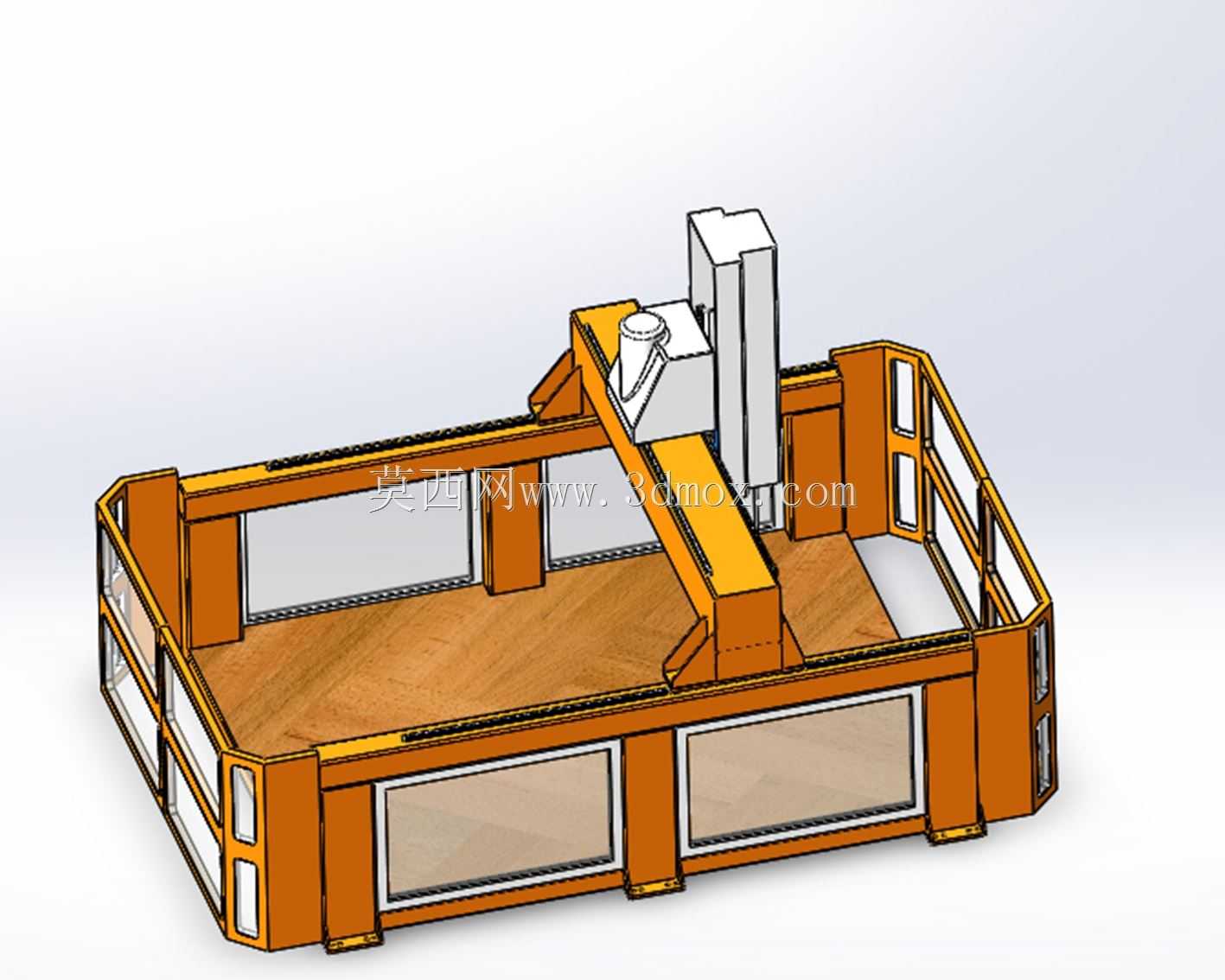

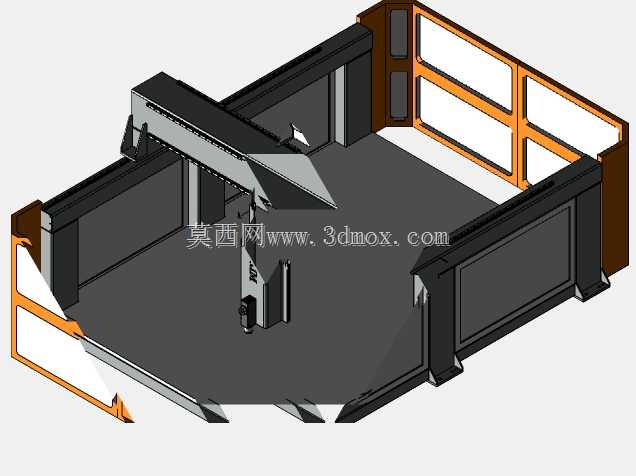

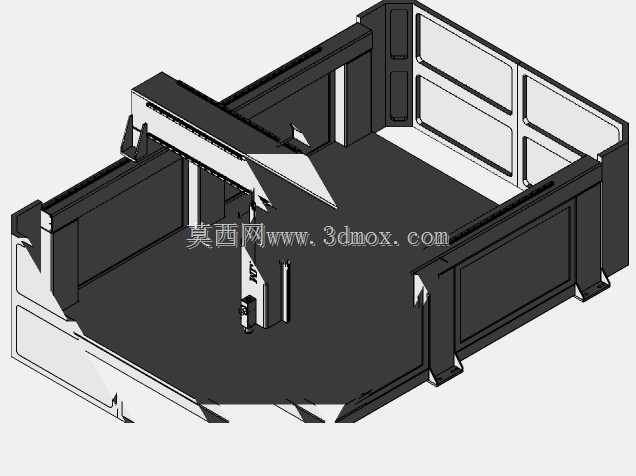

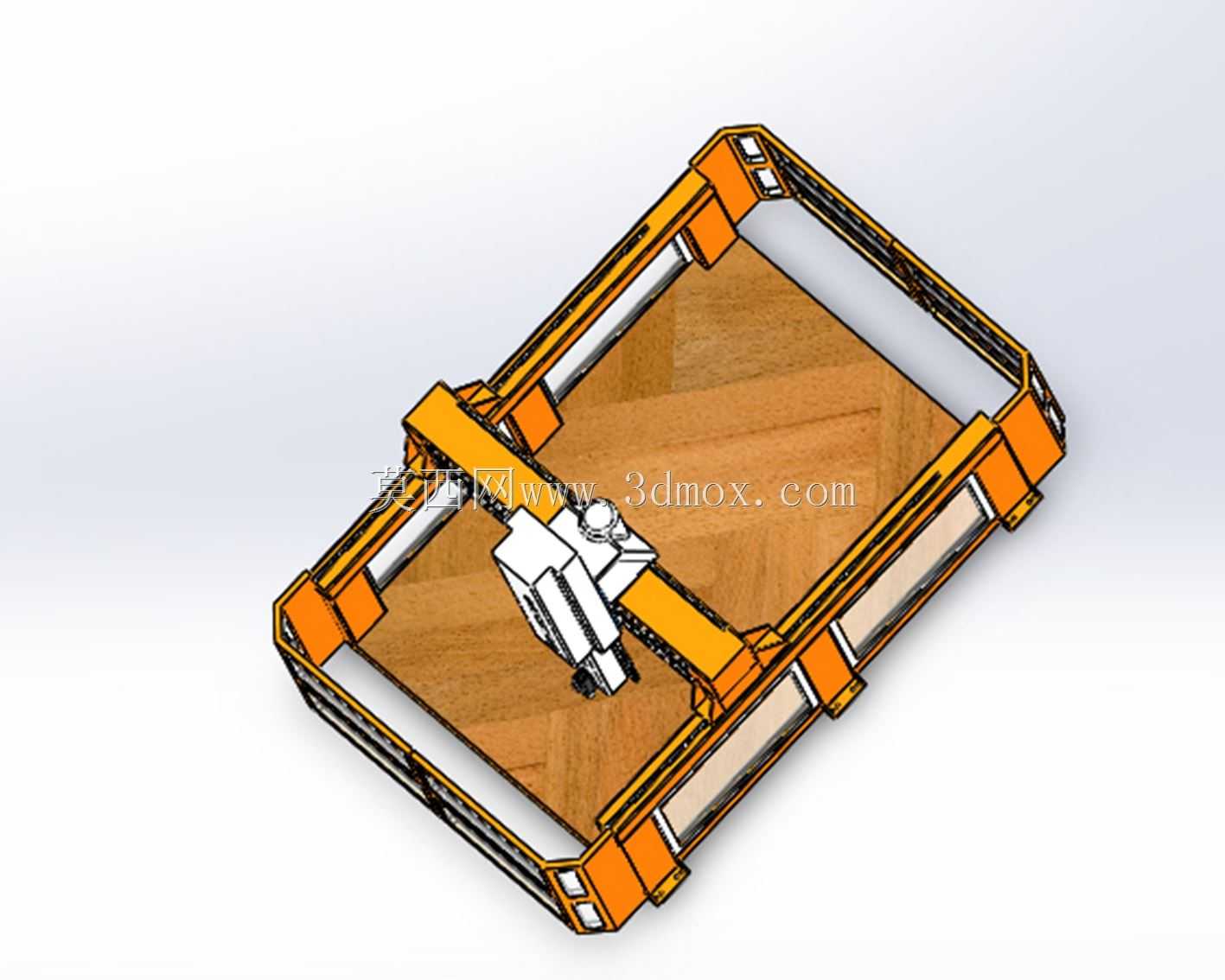

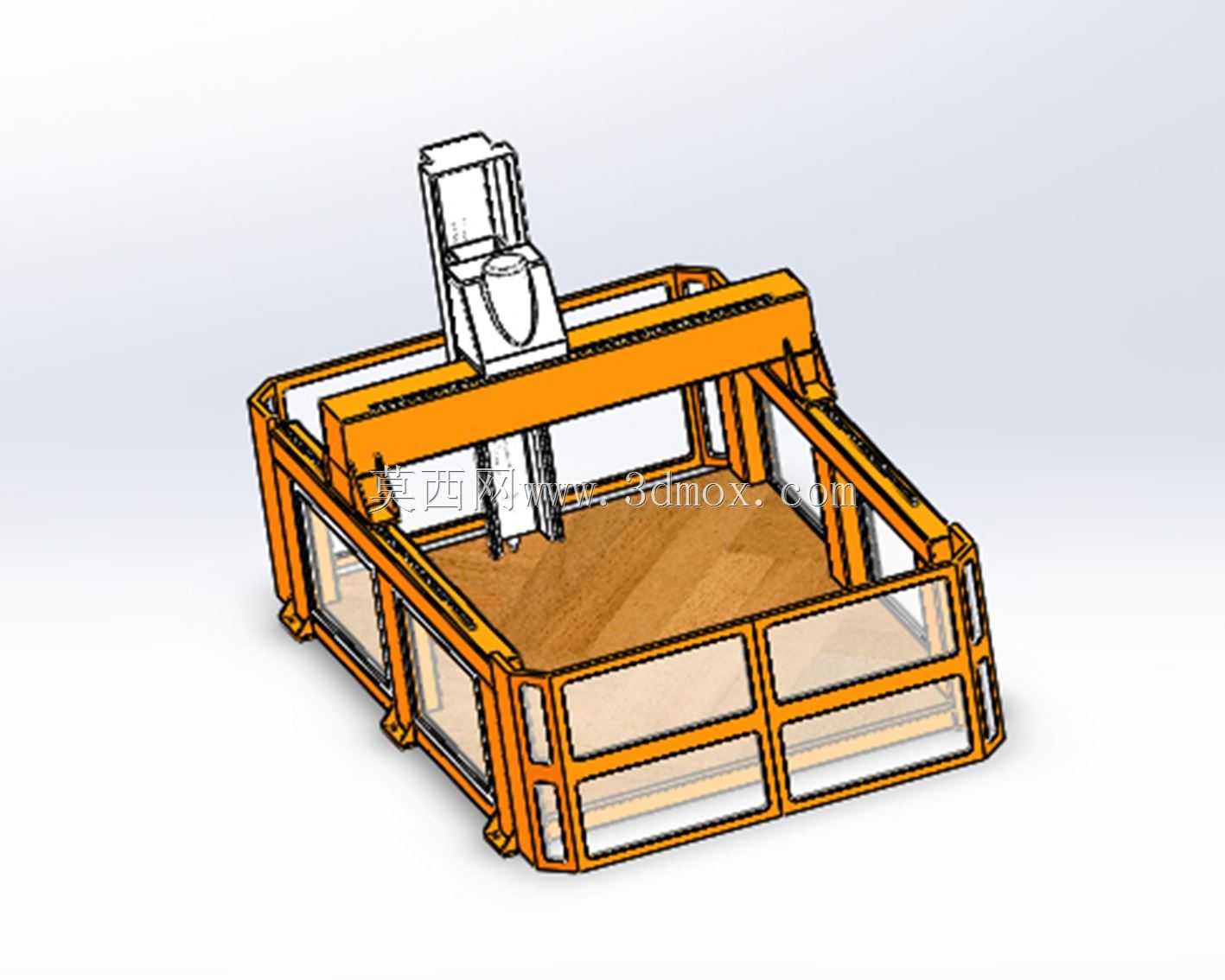

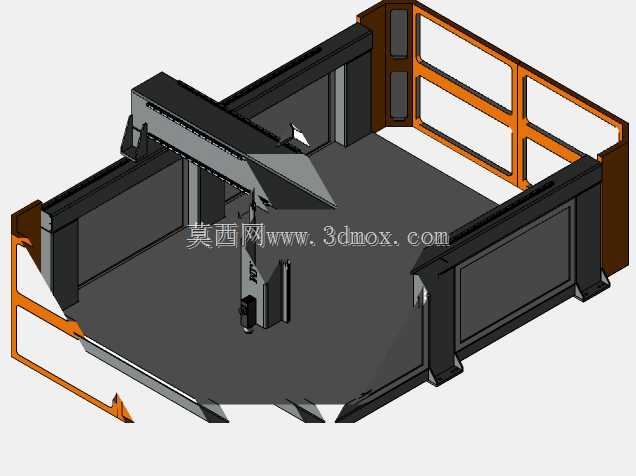

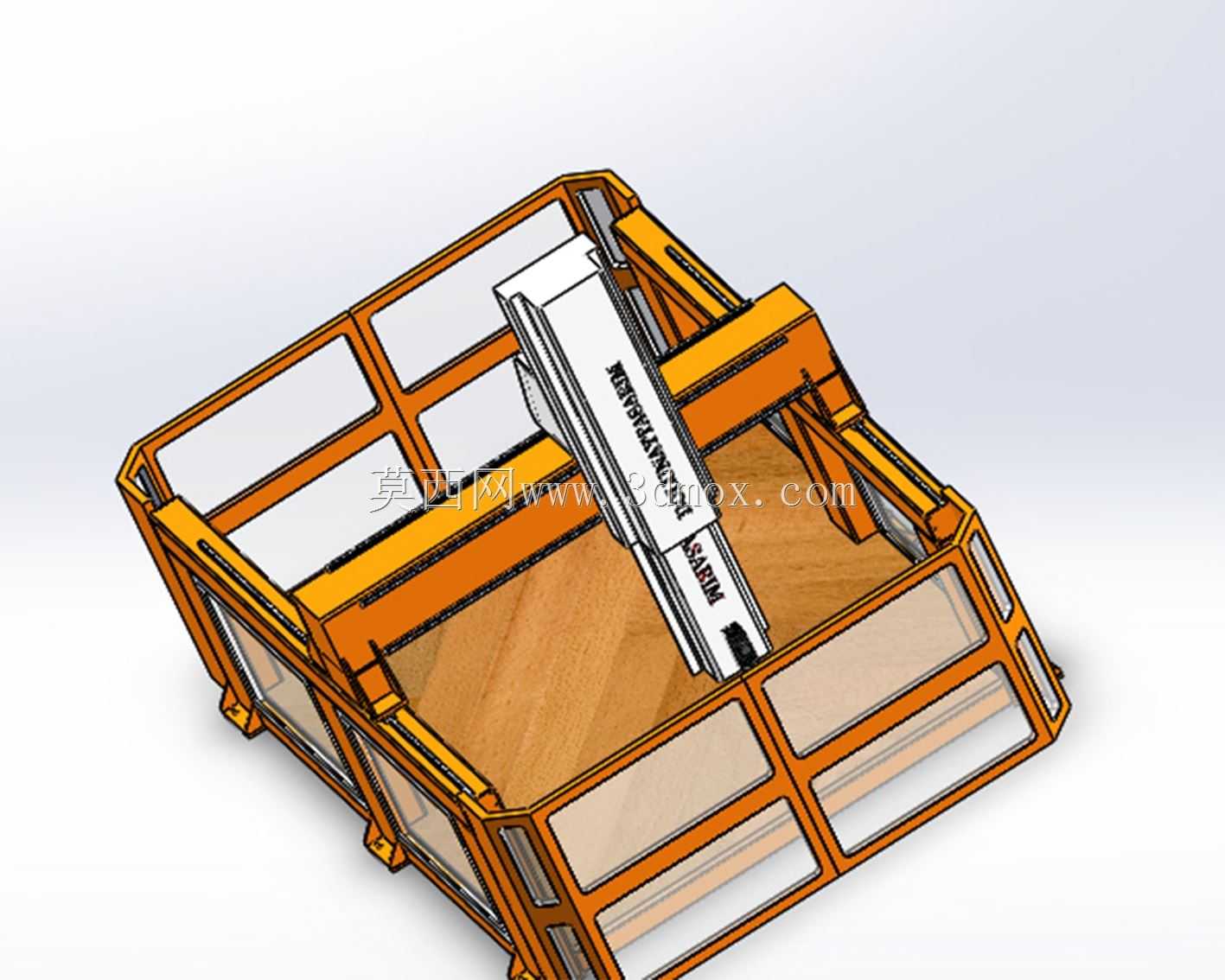

龙门式工件加工处理设备三维结构

　　这款龙门架构的加工处理设备，主要面向大尺寸平面类工件的多工序加工作业场景，常见于板材切割、非金属工件铣削、大型构件表面修型等生产环节，在家具制造、广告标识加工、复合材料构件生产、汽车内饰件裁切等领域都有广泛的适配空间。设备整体采用龙门跨式布局，加工区域为开放式大跨度平台，工作台面采用耐磨木质铺装层，能够在放置大尺寸工件时提供足够的支撑摩擦力，避免工件在加工过程中出现滑移，同时铺装层可作为加工损耗层，防止刀具直接切削到金属工作台基体，降低长期使用后的台面维护成本。

　　设备的移动加工组件搭载在横跨工作台的纵向横梁上，横梁采用箱型焊接结构设计，内部布置有加强筋板，能够在主轴高速移动加工时保证足够的结构刚性，减少切削震颤对加工精度的影响。主轴组件集成在横梁的滑座上，可沿横梁做横向进给运动，同时滑座自身带垂直方向的进给行程，能够适配不同厚度工件的加工深度需求，主轴安装位预留了标准刀具装夹接口，可根据加工工序需求更换铣刀、切割头、打磨头等不同作业端头，拓展设备的加工适配范围。

　　设备外围设置了全周防护围栏，围栏框架采用型钢焊接成型，立面镶嵌透明防护板材，既能够在设备运行时阻挡加工产生的切屑、粉尘飞溅到作业区域外，保障周边操作人员的安全，也不会遮挡操作人员对加工过程的观察视线，方便实时把控加工进度与设备运行状态。围栏的两侧预留了工件上下料的开口位置，可适配人工辅助上下料或者配套自动上料机构的对接需求，不需要额外拆除防护结构就能完成工件的转运作业。

　　从安装边界来看，设备整体占地为矩形布局，底部设置了多个可调支撑脚座，安装时不需要做特殊的地基预埋，通过调整脚座高度即可将设备台面调整至水平状态，降低车间的安装施工成本。设备的电气走线全部集成在横梁与立柱的内部腔体内，外部无裸露的拖链与线缆，既能够避免加工过程中切屑刮蹭损坏线缆，也让设备整体外观更加规整，减少日常清洁维护的死角。

　　在结构设计逻辑上，这款设备优先保障了大加工行程的适配能力，龙门跨距覆盖整个工作台面宽度，横梁的纵向行程覆盖工作台的全部长度方向，能够一次性完成整张大尺寸板材的全范围加工，不需要中途重新装夹调整工件位置，有效减少重复装夹带来的精度误差与辅助作业时间。主轴滑座的垂直行程设计兼顾了常规厚度工件的加工需求，同时预留了足够的安全抬升高度，在主轴快速移位时能够避让工件表面的工装夹具与凸起结构，避免出现碰撞干涉。

　　设备的两侧立柱与底部床身采用一体化焊接连接结构，整体刚性优于组装式机架，在长时间满负荷运行状态下，机架的形变量能够控制在加工精度允许的范围内，保障长期使用的加工稳定性。围栏与主机架采用螺栓连接的装配方式，在设备需要进场安装或者转场移位时，可将围栏模块单独拆分，降低整体运输的尺寸要求，适配普通厂房的门廊、通道通行尺寸，不需要对厂房结构做额外改造。工作台面的木质铺装层采用模块化拼接设计，当局部区域出现严重的刀具切削损伤后，可单独更换对应位置的铺装板块，不需要整体更换整个工作台面，大幅降低后期的维护耗材成本。

　　从作业适配性来看，这款设备的结构预留了多类升级接口，可根据生产需求加装冷却喷雾系统、粉尘收集接口、工件定位靠山等附加组件，不需要对主体机架做打孔、焊接等二次改造，方便用户根据自身的加工工艺需求做定制化调整。设备的操作位设置在围栏外侧的安全区域，操作人员可在防护范围外完成设备的参数调整与作业启停，避免加工过程中出现安全隐患。整体结构没有冗余的设计部件，所有结构件都兼顾了刚性需求与装配维护的便利性，适合作为通用型大尺寸工件加工设备的基础结构方案，也可作为同类设备改型设计的三维结构参考，帮助设计人员快速完成机架布局、防护结构、进给组件的空间排布校验，提前排查装配干涉、行程不足等设计阶段的潜在问题。
