木工加工用自动燕尾榫加工设备结构

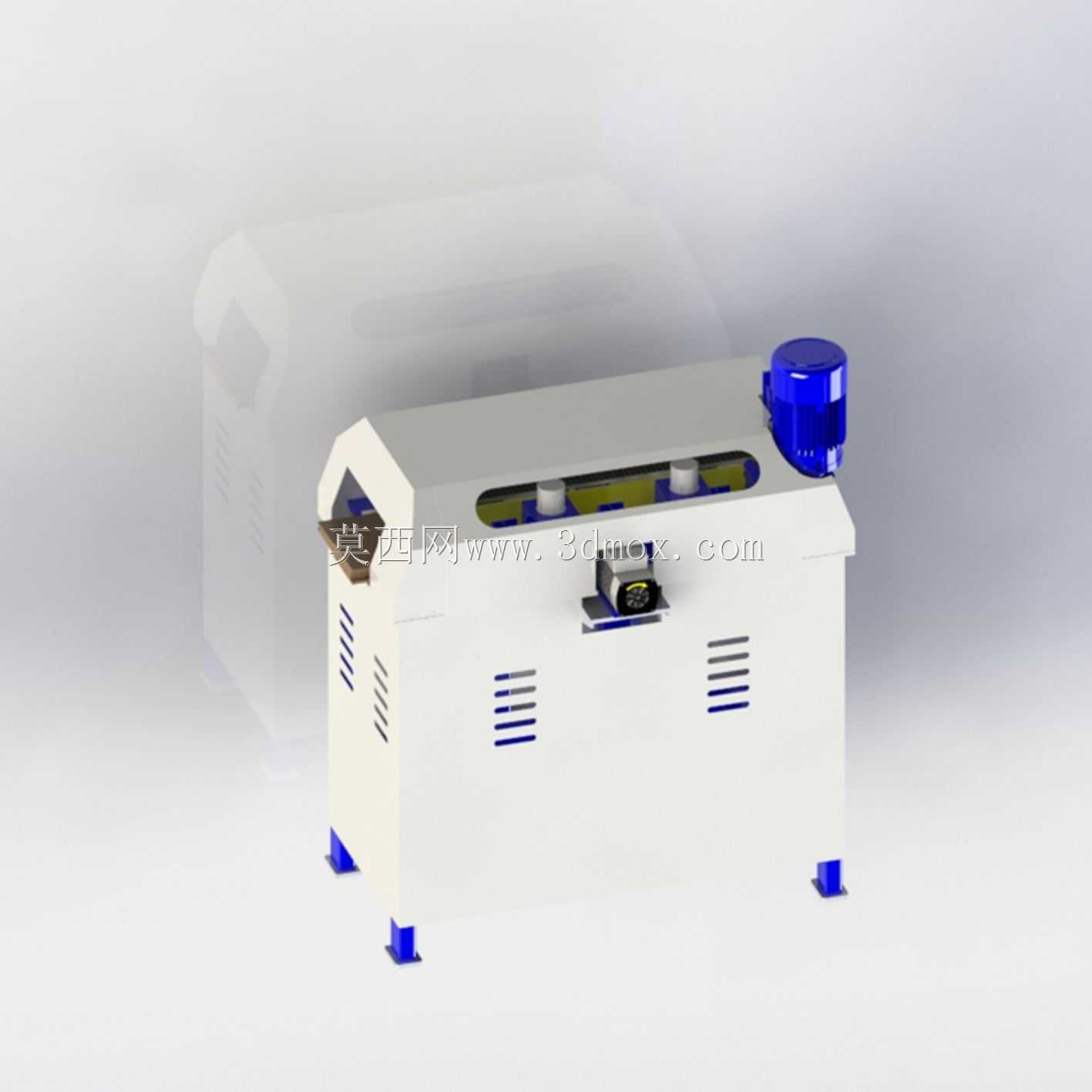

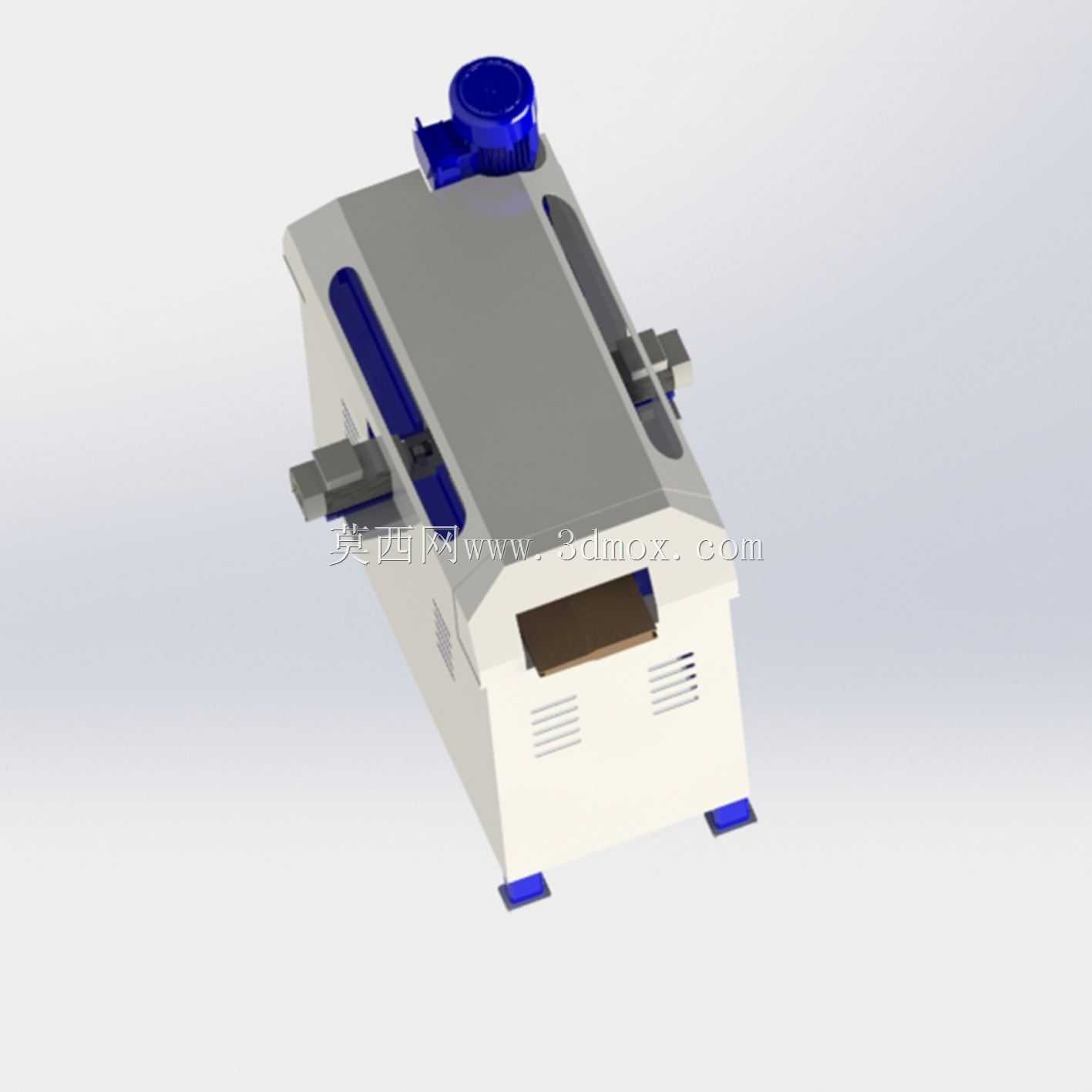

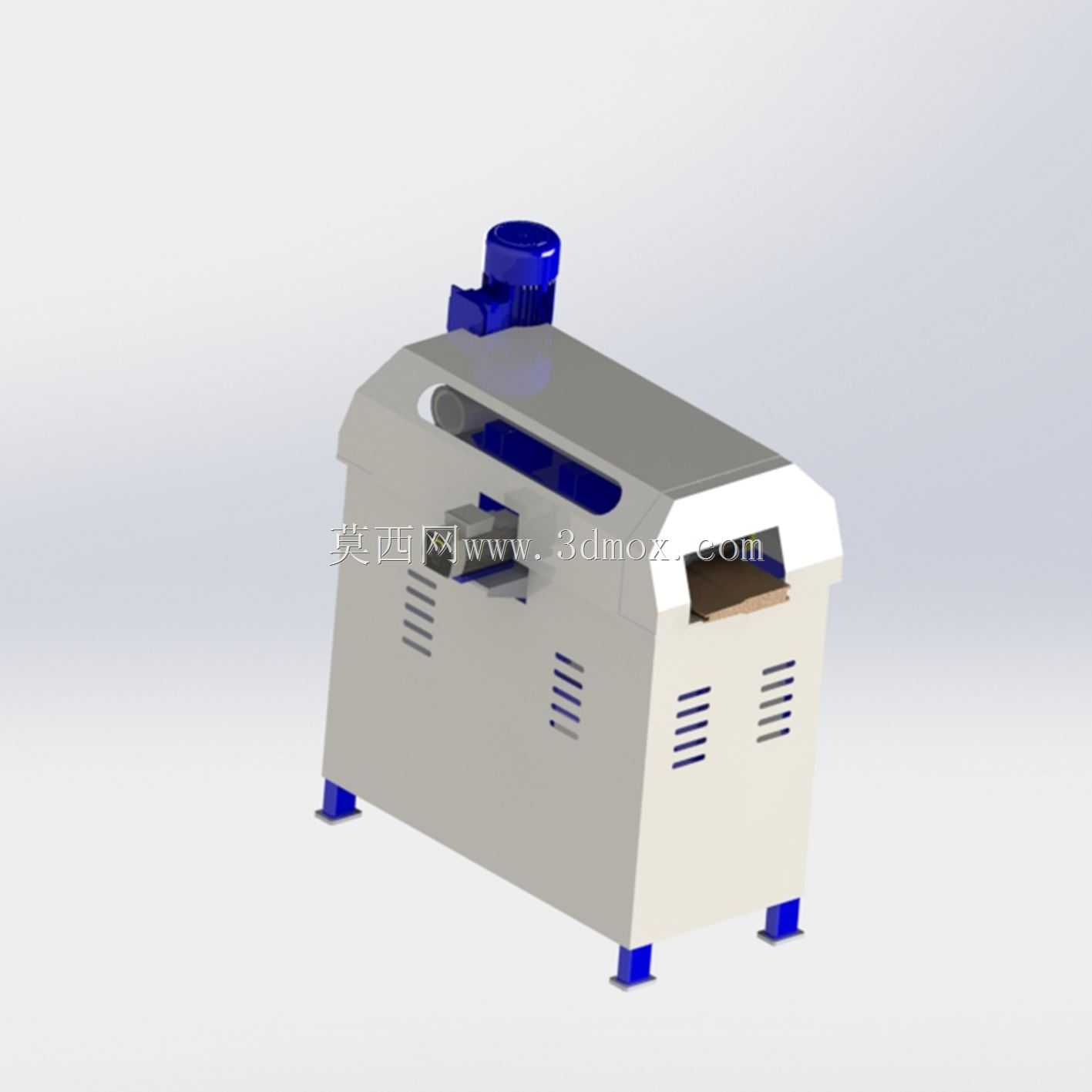

　　这款自动燕尾榫机主要面向实木家具、定制木构件的批量加工作业场景，在实木柜体、抽屉组件、仿古木构件的生产环节中，可替代传统手工开榫作业，完成公母燕尾榫的高精度成型加工，解决手工开榫精度一致性差、加工效率低、对操作工人技能依赖度高的行业痛点。从设备的整体结构布局来看，整机采用落地式柜式机身设计，底部配置四个可调式支撑脚，可在车间水泥地面、木质工装平台上完成调平安装，安装时需预留机身左右两侧各600mm的操作与维护空间，机身正面预留工件进料工位，顶部布置驱动电机单元，整体占地边界控制在长1200mm、宽800mm、高1100mm范围内，适配中小型木工加工车间的工位排布需求，无需额外做重型设备基础固定，普通硬化地面即可满足安装承重要求。

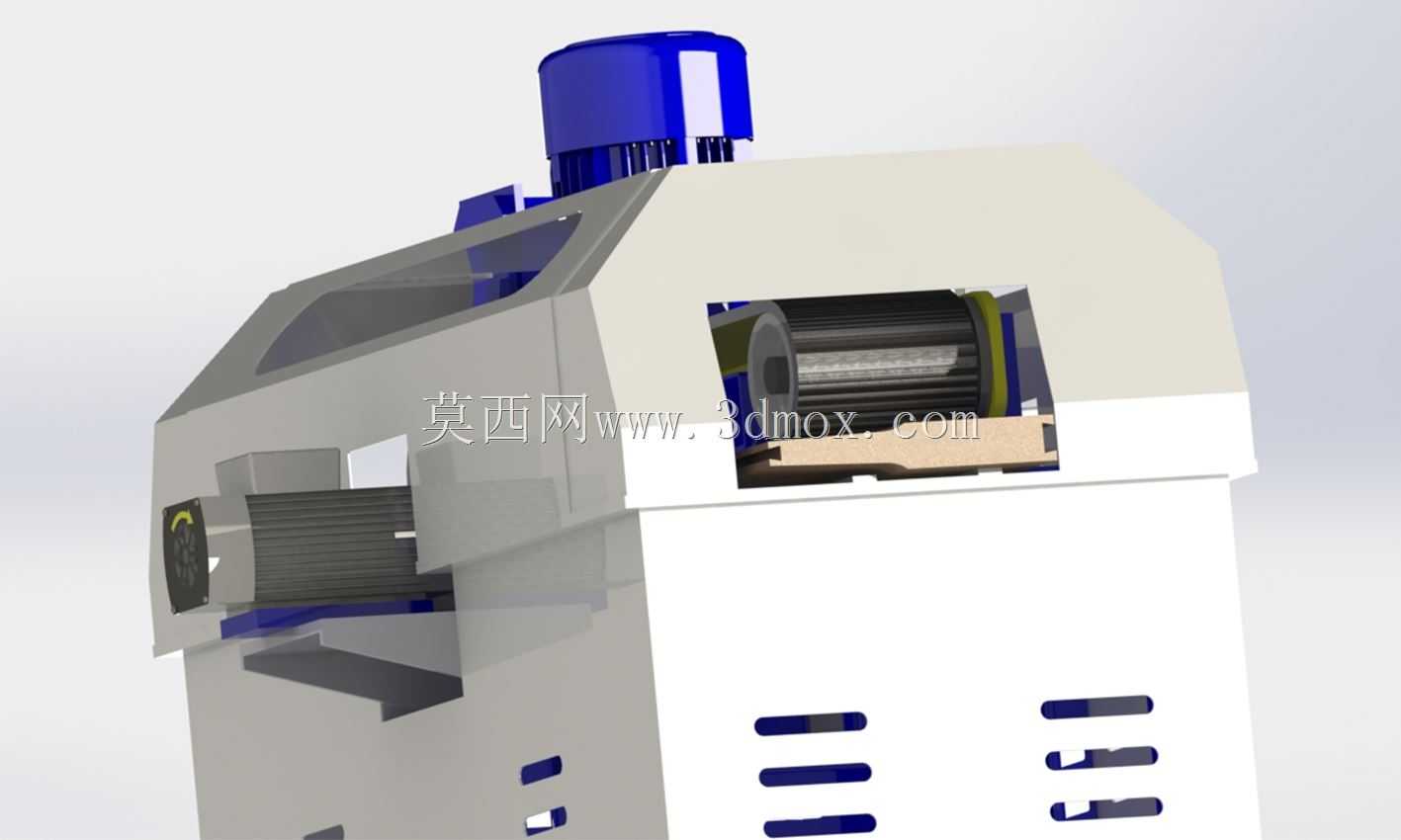

　　设备的功能设计围绕燕尾榫加工的全流程自动化展开，进料工位可适配厚度12-40mm的实木板材、集成材板材，通过内置的定位夹紧机构完成工件的快速装夹定位，避免加工过程中工件窜动导致的榫形偏差；切削单元采用成型铣刀结构，配合预设的进给轨迹，可一次性完成贯通燕尾榫、半隐燕尾榫的成型加工，加工出的榫头与榫槽配合间隙可控制在0.1mm以内，无需后续人工修配即可完成涂胶装配，大幅降低后续装配环节的人工成本。机身侧面设计有阵列式通风散热槽，对应内部电气驱动单元、切削传动单元的散热需求，避免长时间连续作业时机身内部温度过高导致的元器件老化、传动精度下降问题；机身顶部的驱动电机采用外置式安装布局，方便后续维护时的电机更换、皮带张紧度调整作业，

　　无需拆解机身主体结构即可完成常规维护操作。从设计思路层面，这款设备的结构建模优先考虑了木工加工场景的实际使用需求：机身外壳采用圆弧过渡的边角设计，避免车间作业过程中尖锐边角对操作人员造成磕碰伤害；操作工位的高度设置为距地面850mm，适配成年操作人员站立作业的舒适操作高度，降低长时间作业的疲劳感；切削区域设置有半封闭防护结构，可阻挡加工过程中产生的木屑飞溅，同时预留透明观察窗口，方便操作人员实时观察加工状态，及时排查进料卡滞、刀具磨损等异常问题。设备的传动结构采用皮带传动配合直线导轨进给的组合方案，皮带传动可在切削遇到硬木节疤时起到过载缓冲作用，避免刀具崩损或电机堵转烧毁，直线导轨的进给结构则可保证切削过程的运行平稳性，

　　避免加工出的榫面出现振纹、台阶等加工缺陷。在实际生产应用中，这款设备可适配松木、橡木、胡桃木、榆木等多种常见实木加工材料，通过调整刀具参数与进给行程，可加工不同规格的燕尾榫结构，单工位加工循环时间可控制在15秒以内，相比传统手工开榫作业效率提升10倍以上，同时加工出的构件互换性强，可满足批量标准化家具生产的装配要求。建模过程中对设备的装配干涉做了全面校验，所有可拆卸部件的安装路径都预留了足够的操作空间，比如电机安装座的螺栓拆装位置、刀具更换的操作空间、侧盖开启的旋转空间都做了对应避让，后续基于该三维模型做结构优化、零部件出图时，可直接提取对应结构尺寸，减少重复建模的工作量。设备的电气控制单元集成在机身内部的独立安装腔体内，与切削加工区域做密封隔离，避免加工产生的木屑粉尘进入电气腔造成接触不良、短路等故障，延长电气元件的使用寿命；机身底部预留有排屑口，加工产生的木屑可通过排屑口直接接入车间中央除尘系统，或是配套小型集尘袋收集，保持作业工位的整洁。
