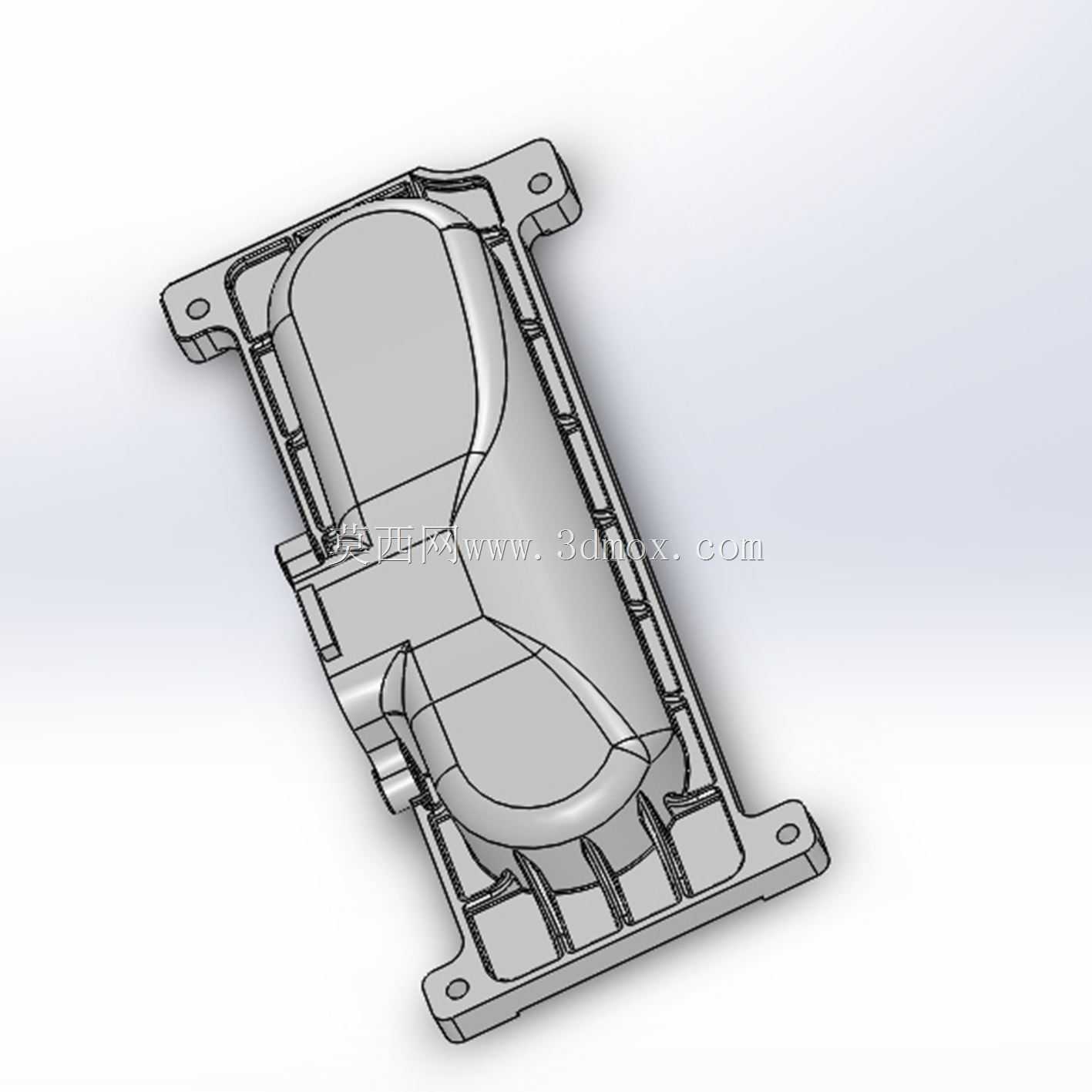

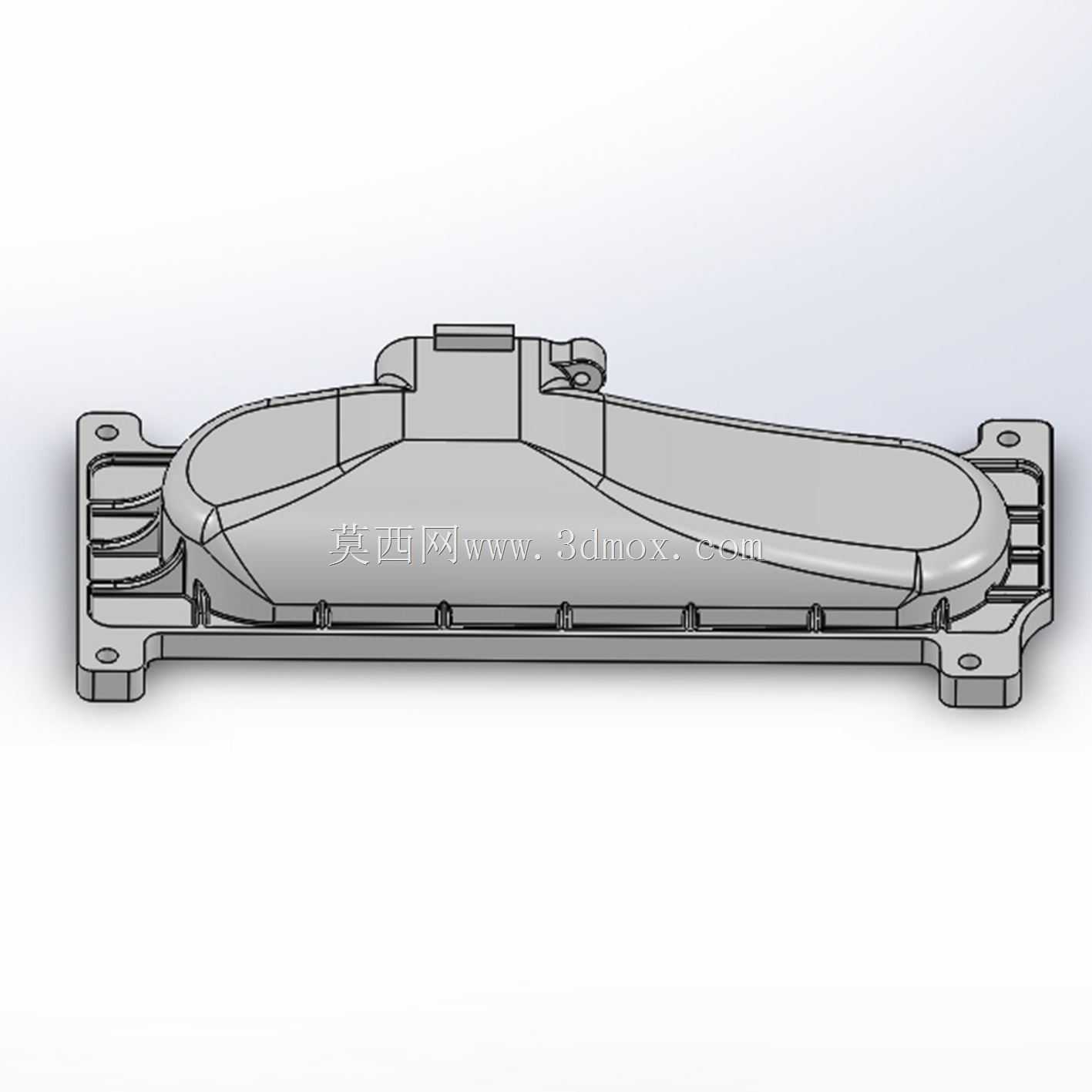

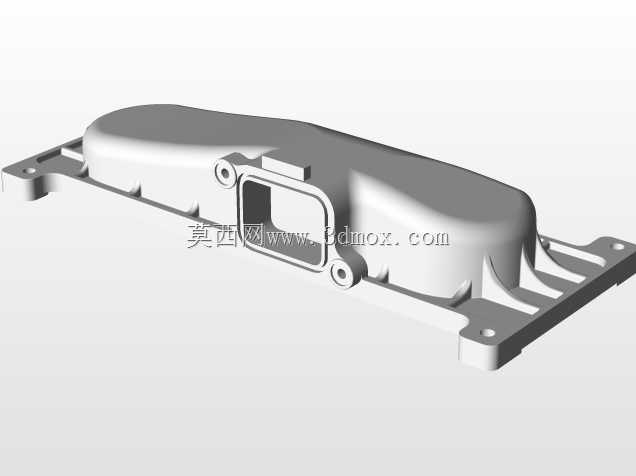

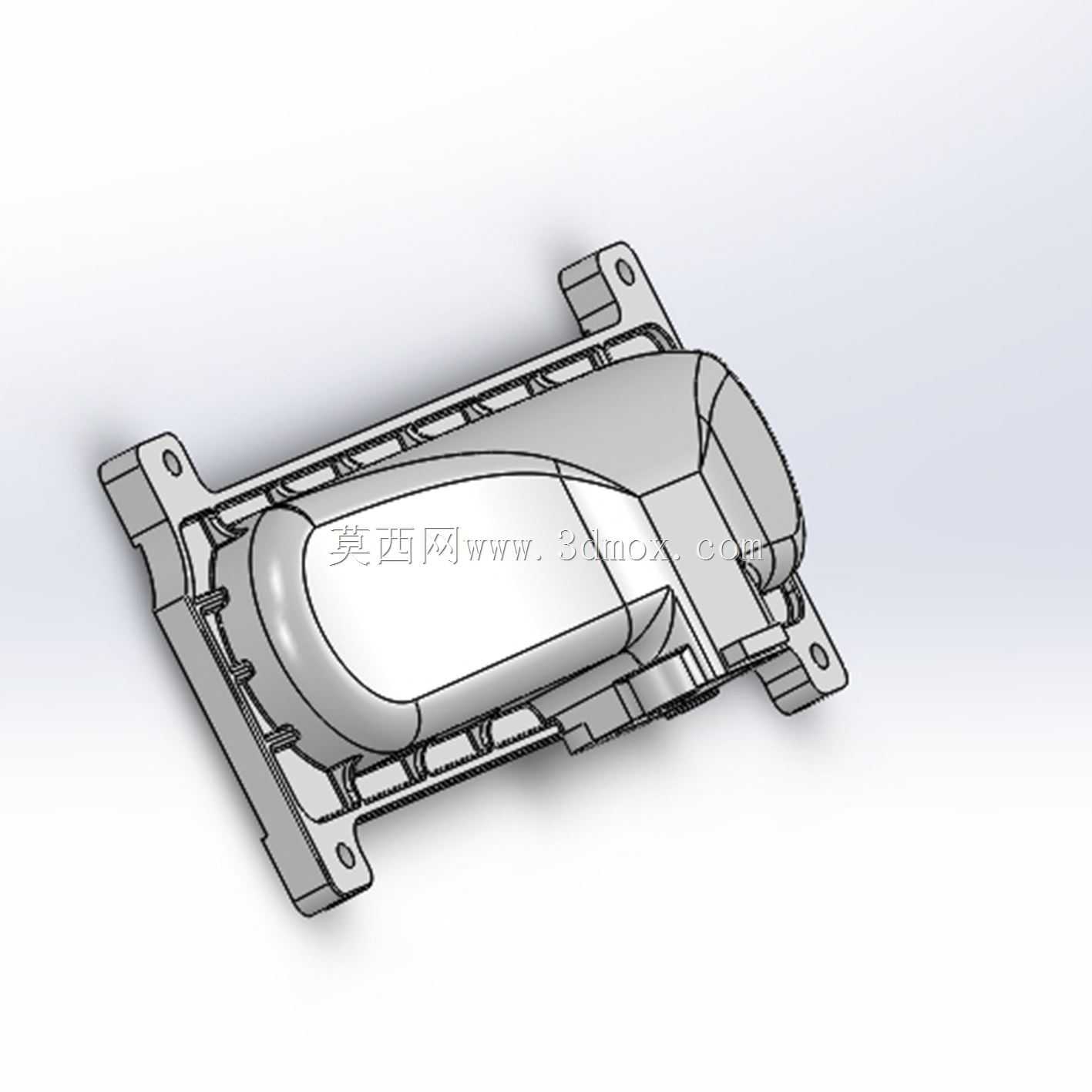

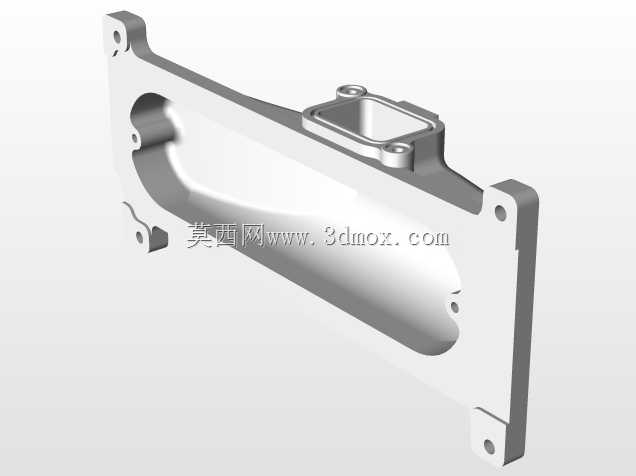

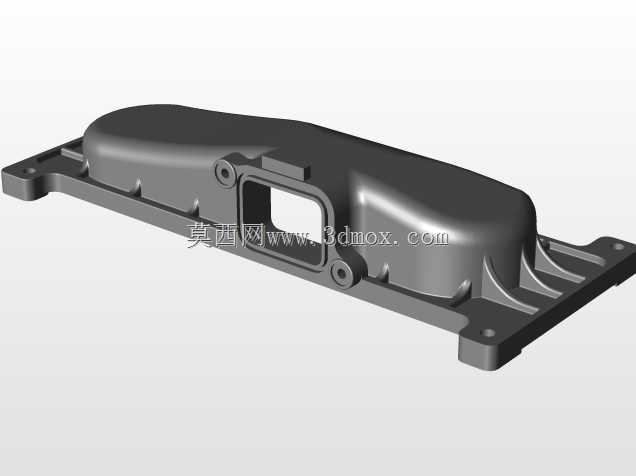

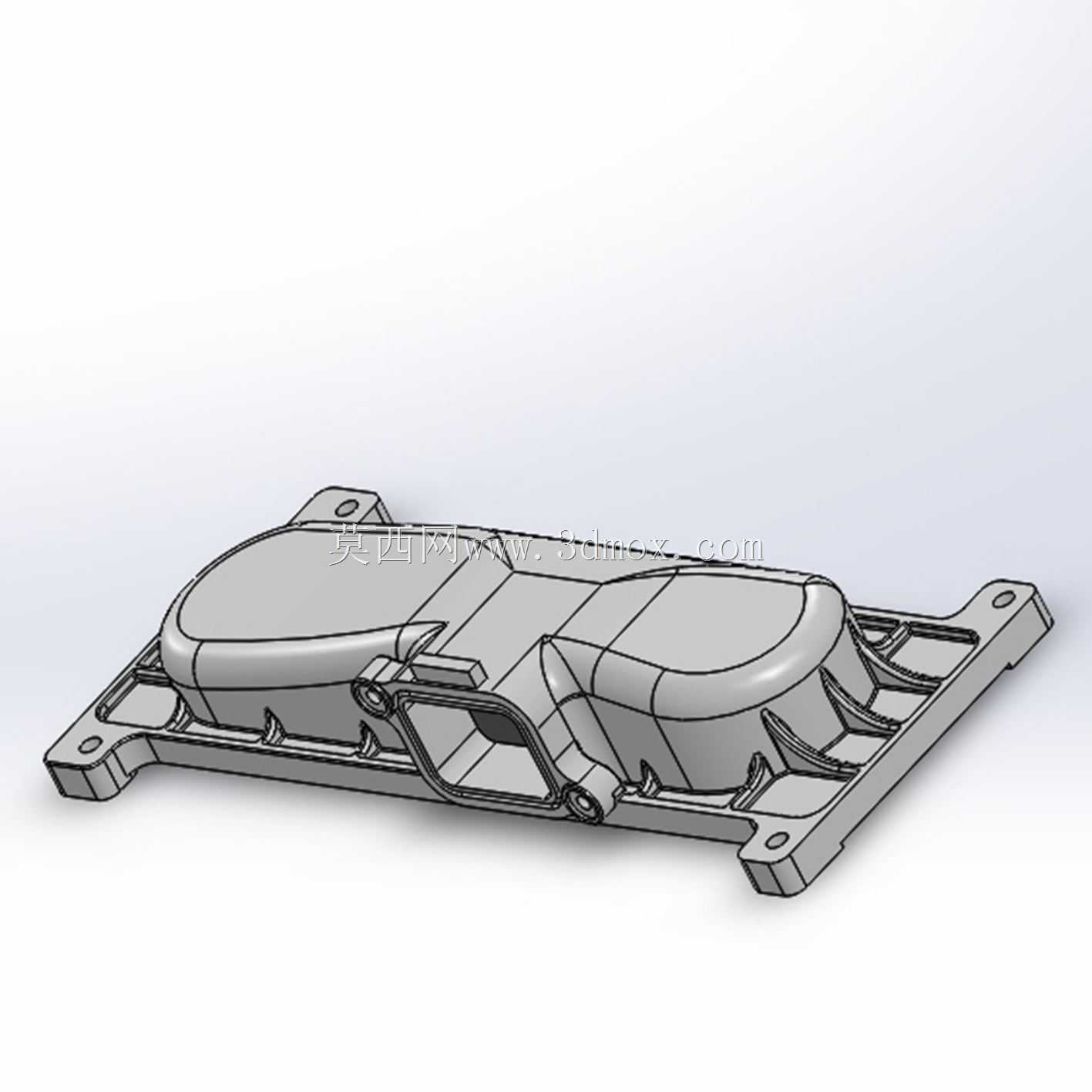

带安装底座的异形腔体承托结构件

　　这类带一体化安装底座的异形腔体承托构件，多应用在车载电控单元、小型工业动力模块的外围防护与承载场景中，日常工况下需要同时承担内部元器件的定位承托、外部载荷的分散传导，以及腔体内部与安装基面之间的隔振缓冲作用。从结构设计逻辑来看，构件整体采用一体化压铸或注塑成型的思路，底座部分延伸出带通孔的安装耳，四个安装耳的孔位同轴度、安装面平面度都做了公差约束，安装时可直接通过螺栓固定在设备预设的安装基面上，不需要额外加装转接支架，能有效缩减装配环节的零件数量，降低整机装配的累计误差。

　　腔体部分采用双腔异形轮廓设计，两个独立腔体分别对应不同尺寸的内置模块，腔体侧壁做了渐变式的加厚处理，在腔体转角、腔体与底座衔接的应力集中位置，均匀布置了三角形加强筋，筋条的厚度按照相邻壁厚的0.6-0.8倍取值，既避免成型过程中出现缩痕、翘曲等缺陷，也能在不额外增加整体壁厚的前提下，大幅提升构件的抗冲击、抗形变能力，即便设备在运行过程中产生持续振动，或是受到外部侧向冲击力，加强筋也能将应力快速分散到底座的整个安装平面，避免腔体局部开裂导致内置模块移位。

　　从安装边界来看，构件的底座外轮廓做了切边处理，四个安装耳的突出长度经过核算，既保证螺栓安装时有足够的操作空间，也不会占用相邻组件的安装位置，腔体的上轮廓做了圆弧过渡，没有尖锐的棱角，一方面能避免装配过程中划伤操作人员或是相邻的线束、管路，另一方面也能减少设备运行过程中的气流阻力，在有风冷需求的安装场景下，圆弧面可以引导气流顺着腔体表面流动，带走腔体内部模块传导出的热量，提升整体散热效率。

　　腔体的衔接位置设计了内嵌式的走线槽位，槽位边缘做了圆角导正处理，内置模块的连接线可以顺着槽位规整引出，不需要额外在构件上开孔走线，能避免线束被孔边毛刺割破绝缘层，也能让内部布线更加整齐，降低后期运维的排查难度。底座与腔体的衔接面做了一圈闭合的凸台结构，当配套的上盖安装到位后，凸台可以嵌入上盖的对应凹槽内，配合密封胶条就能实现IP65级别的防护效果，阻挡粉尘、水汽进入腔体内部，适配多粉尘、有凝露的工业现场使用场景。

　　在建模过程中，这类构件需要重点关注安装孔的位置度公差、加强筋的拔模角度、腔体壁厚的均匀性，尤其是异形曲面的衔接位置，要保证曲面G1连续，避免成型后出现表面接痕，同时要核算整个构件的重心位置，确保重心落在四个安装耳围成的区域内部，避免设备运行振动时出现单侧受力过大导致的固定螺栓松动问题。针对不同的使用场景，构件的材质可以根据载荷需求选择压铸铝合金、玻纤增强尼龙等不同材料，对应的壁厚、加强筋尺寸也可以做针对性调整，但整体的安装孔位尺寸、底座安装边界保持通用化设计，能适配同系列不同功率等级的内置模块，减少衍生型号的开模成本。
