枪械击发调节组件拆分结构展示

项目分类:无人机 发布时间:2021-12-10 ID:440966
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示
  • 枪械击发调节组件拆分结构展示

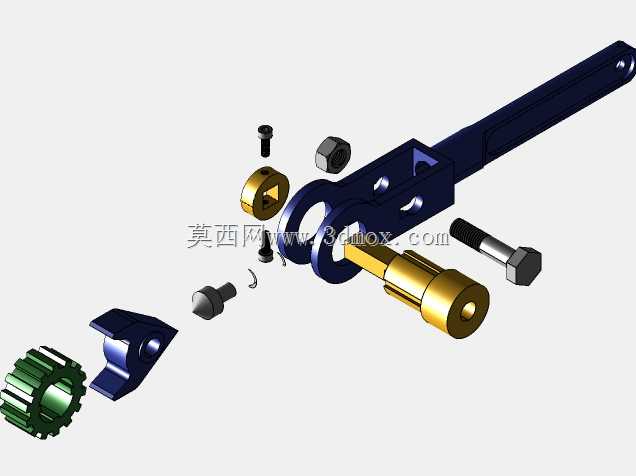

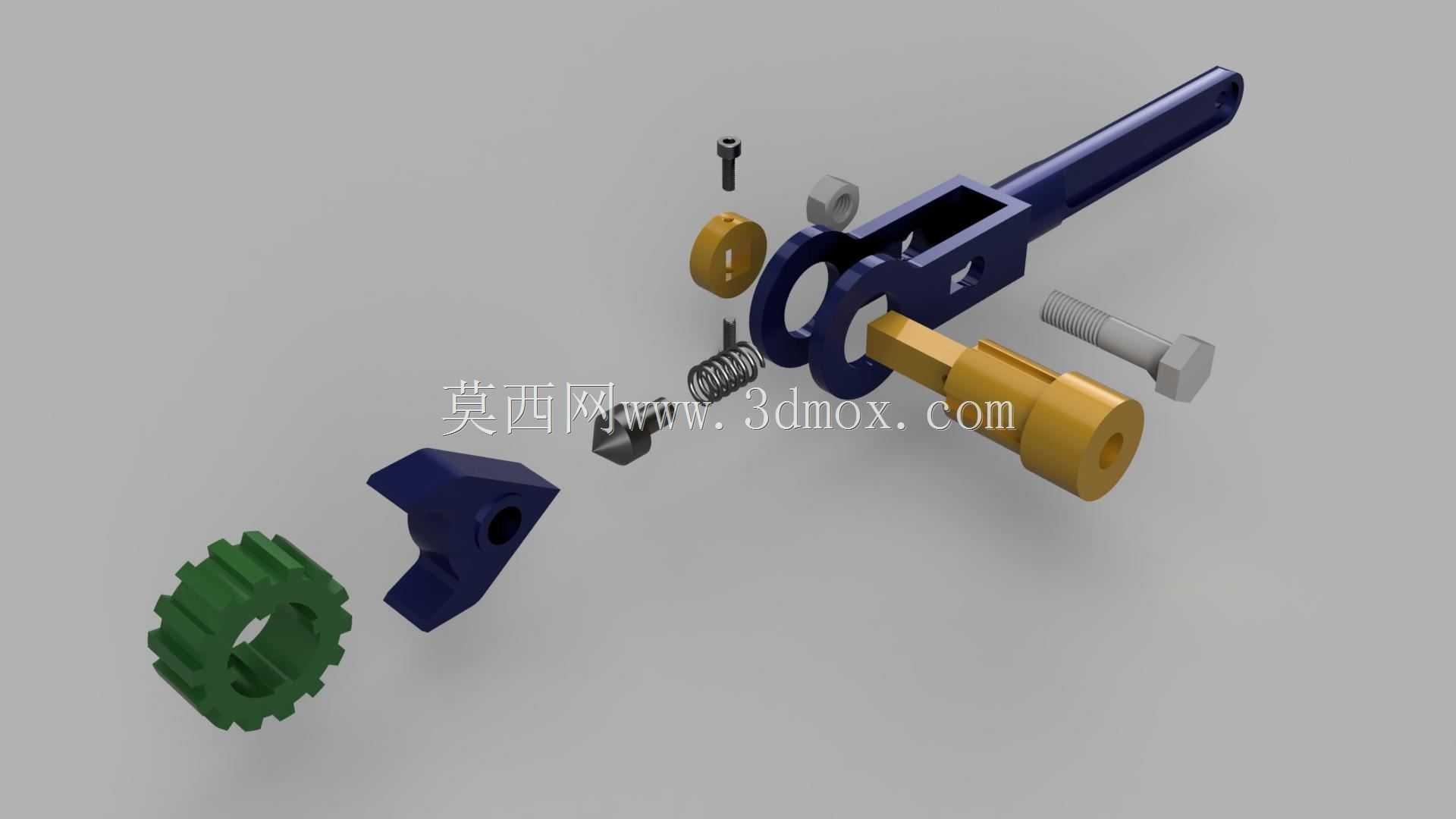

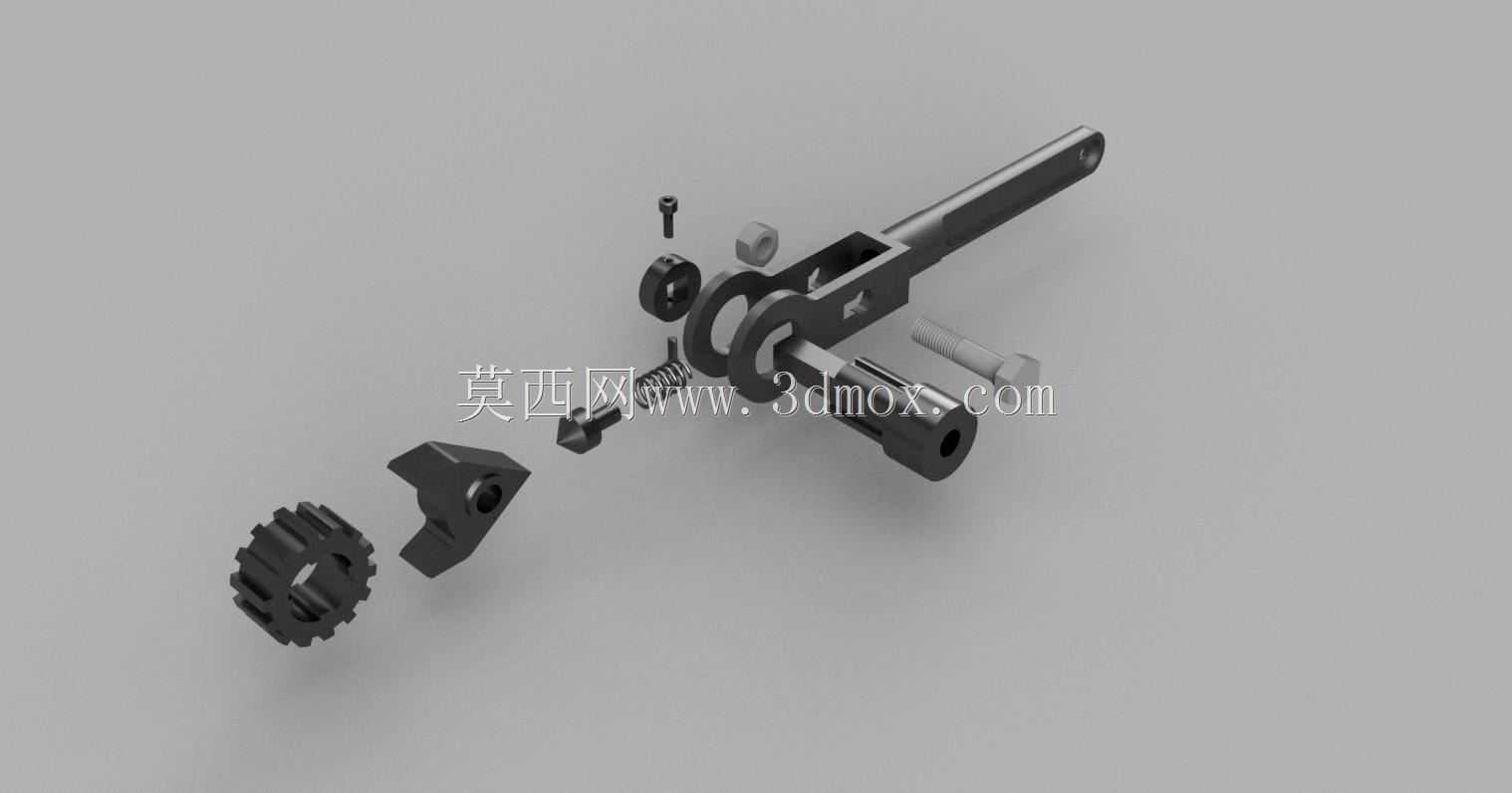

  这套拆分展示的机械构件属于轻武器击发调节模块的核心组成部分,日常在轻武器维保、战术配件改装、枪械原理教学场景中应用广泛,是负责控制击针行程、调节扳机阻力、实现击发保险联动的关键功能单元。从拆分状态可以看到,整套组件包含长条形主体承力杆、带内孔的调节螺套、复位弹簧、锁紧螺钉、定位销、异形止动块、带齿调节轮几个核心零件,各零件之间通过轴孔配合、螺纹旋接、端面卡接的方式实现装配,没有多余的冗余结构,完全围绕功能需求做结构布局。

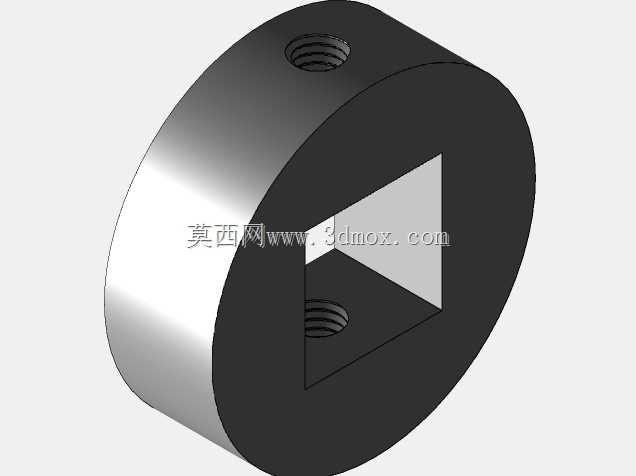

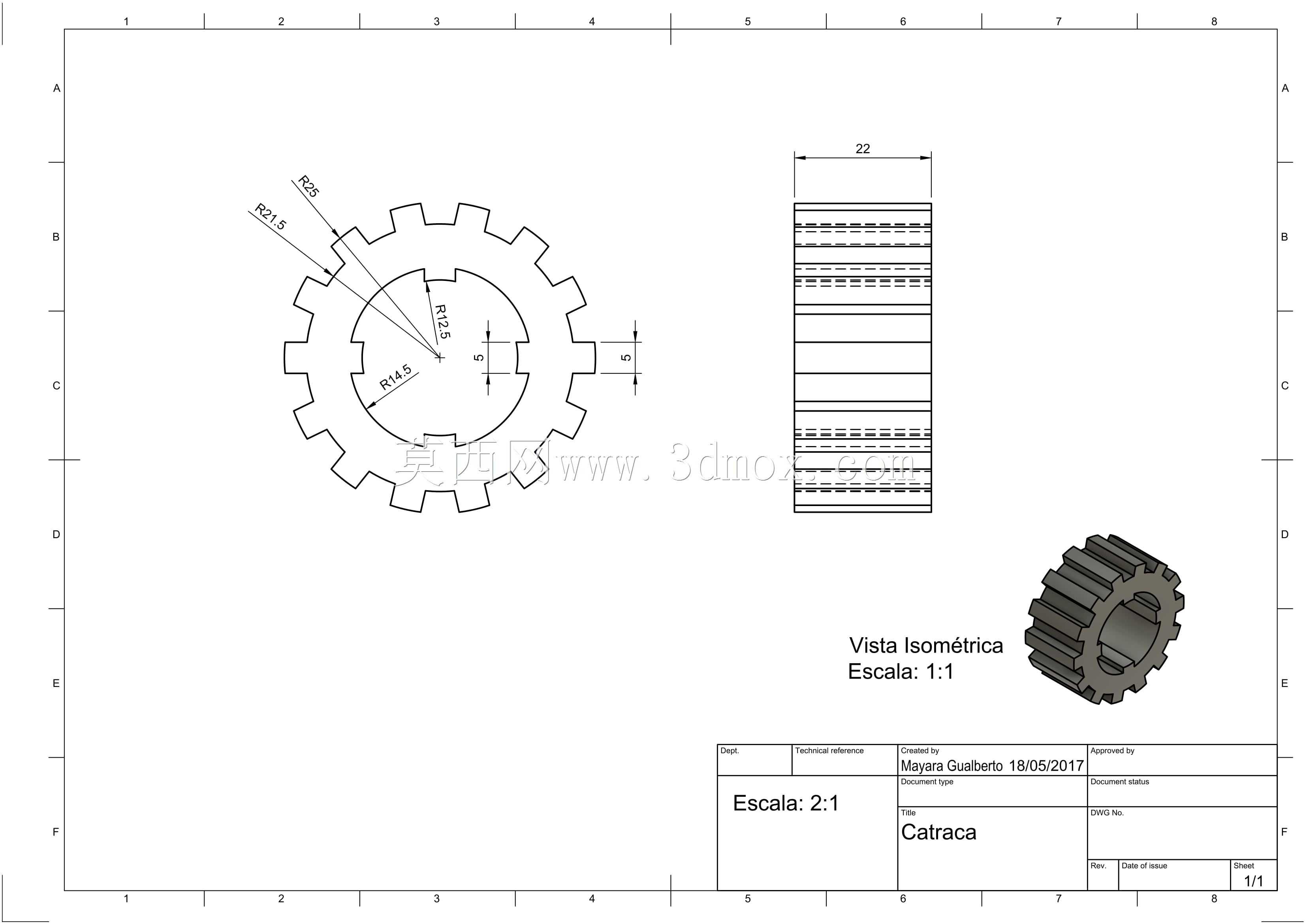

  从设计思路来看,长条形主体承力杆采用一体化铣削成型,杆身做了等直径光轴处理,末端开有横向销孔用于和机匣基座铰接,中部开有通槽用于容纳调节螺套的滑动行程,槽边预留的凸台直接作为弹簧的支撑端面,省去了单独的弹簧座零件,减少了装配工序的同时也降低了多零件配合带来的累积公差。带齿调节轮的外齿做了等距渐开线齿形处理,齿高控制在1.2mm,既保证手动旋转调节时的摩擦力足够,不会因为射击震动出现自行转动,也避免齿高过大导致调节时卡滞,调节轮内孔做了D型扁位,和调节螺套端部的D型轴直接过盈配合,转动调节轮时可以直接带动螺套旋转,不需要额外的键连接结构。

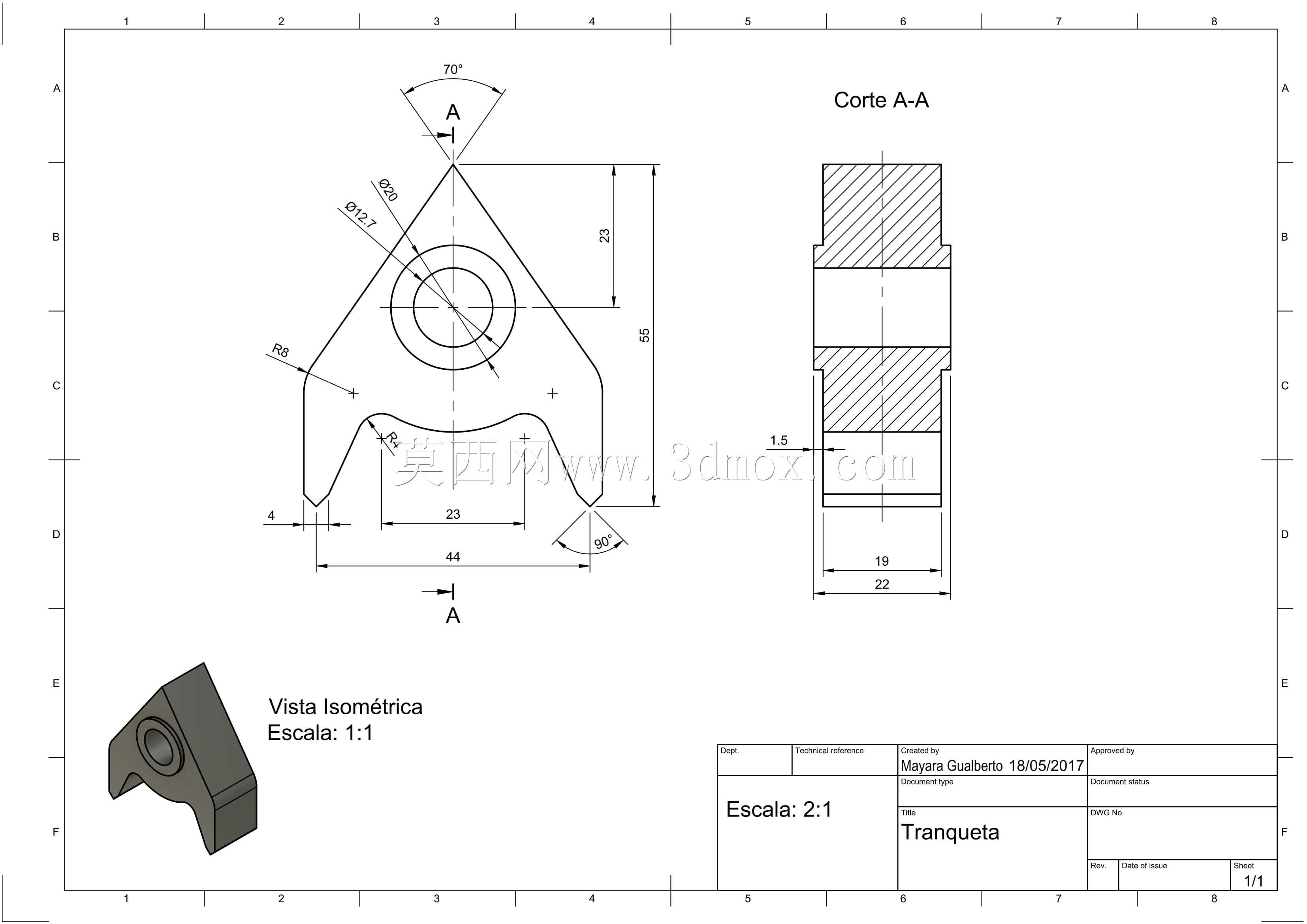

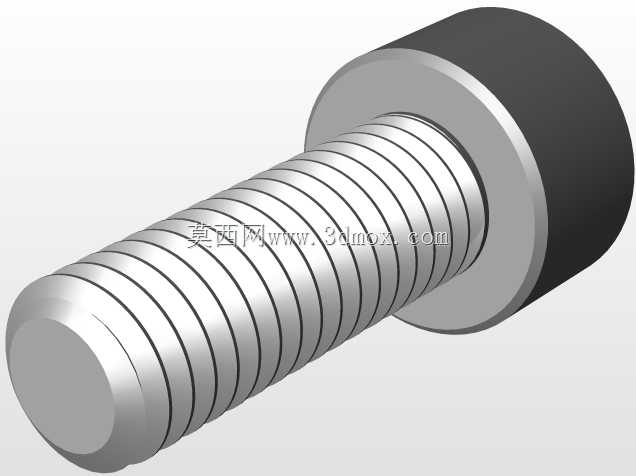

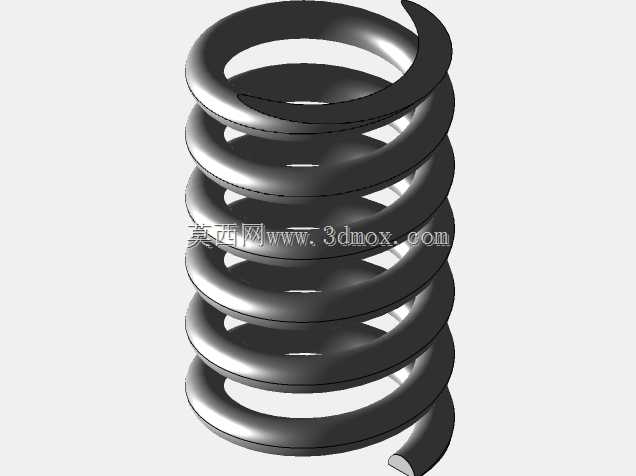

  异形止动块的斜面角度经过匹配设计,和调节螺套的端面倾斜角度完全贴合,当螺套旋转前后移动时,会推动止动块沿垂直于承力杆的方向滑动,从而改变扳机连杆的扣合行程,实现扳机力大小的调节,止动块侧面开有定位槽,和承力杆上的定位销配合,限制止动块的转动自由度,保证滑动过程中不会出现偏斜卡滞。复位弹簧的线径、螺距经过匹配计算,装配后预压缩量控制在3mm,既可以保证松开扳机时所有活动零件能可靠复位,也不会因为弹簧力过大导致扳机扣力过重,影响操作手感。锁紧螺钉采用内六角圆柱头设计,装配后螺钉头部完全沉入承力杆的沉孔内,不会突出杆身表面,避免和机匣内的其他运动零件发生干涉。

  从安装边界来看,整套组件装配完成后总长度为127mm,最大外径为18mm,承力杆的铰接销孔直径为4mm,安装时需要保证承力杆的轴线和机匣内击针的轴线平行度误差不超过0.05mm,否则会出现击发卡滞、击发无力的问题。调节轮的安装位置需要突出机匣侧面2.5mm,方便使用者在不需要拆解枪械的情况下直接用手指转动调节轮,调整扳机参数。所有活动零件的配合面都做了表面硬化处理,硬度达到HRC42-48,能够承受长时间反复扣合带来的磨损,整套组件的所有零件都可以实现单独更换,维保过程中不需要整体替换模块,降低了使用维护成本。在实际装配调试时,需要先将复位弹簧装入承力杆的通槽内,再装入调节螺套,之后将D型轴端穿过承力杆的腰型孔和调节轮压合到位,再依次装入止动块、定位销,最后拧入锁紧螺钉限制螺套的最大行程,装配完成后需要手动转动调节轮全程测试,保证螺套滑动顺畅,没有卡顿、虚位过大的问题,止动块的滑动行程需要达到4mm,满足不同使用场景下的扳机参数调节需求。
