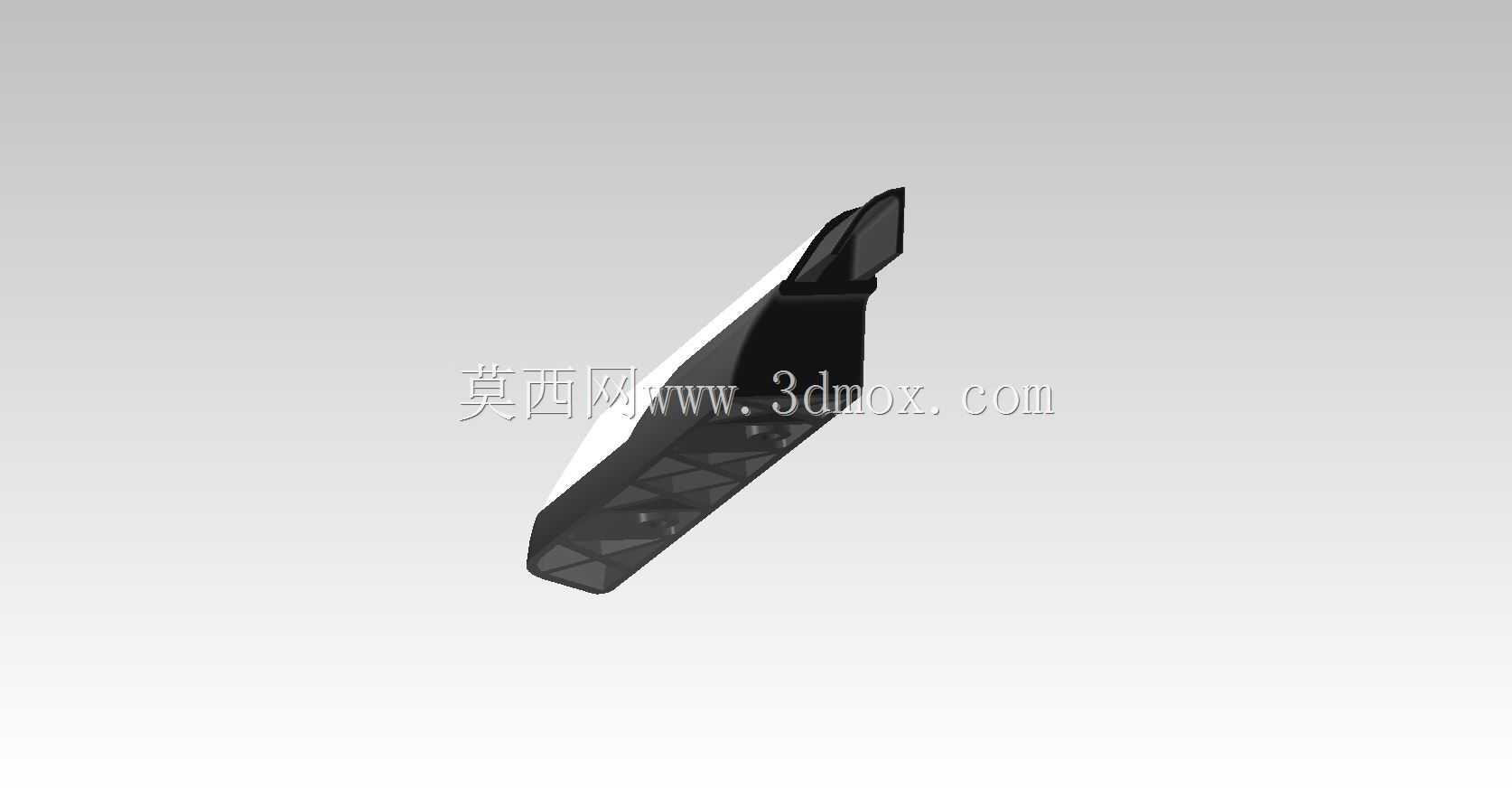

小型机械防护挡片结构三维设计

　　在各类自动化生产线、物料输送工位以及小型加工设备的防护设计中，这类挡片结构是应用频次极高的零部件，很多一线结构工程师在做设备细节优化时，都会优先考虑这类构件的适配性。从实际使用场景来看，这类挡片常安装在物料输送轨道的侧方、加工工位的切屑飞溅路径上，或是设备外露运动部件的边缘位置，核心作用是阻挡加工过程中产生的细碎切屑、输送过程中偏移轨迹的小型工件，同时也能避免操作人员误触设备内部的运动结构，兼具防护与导料的双重作用。

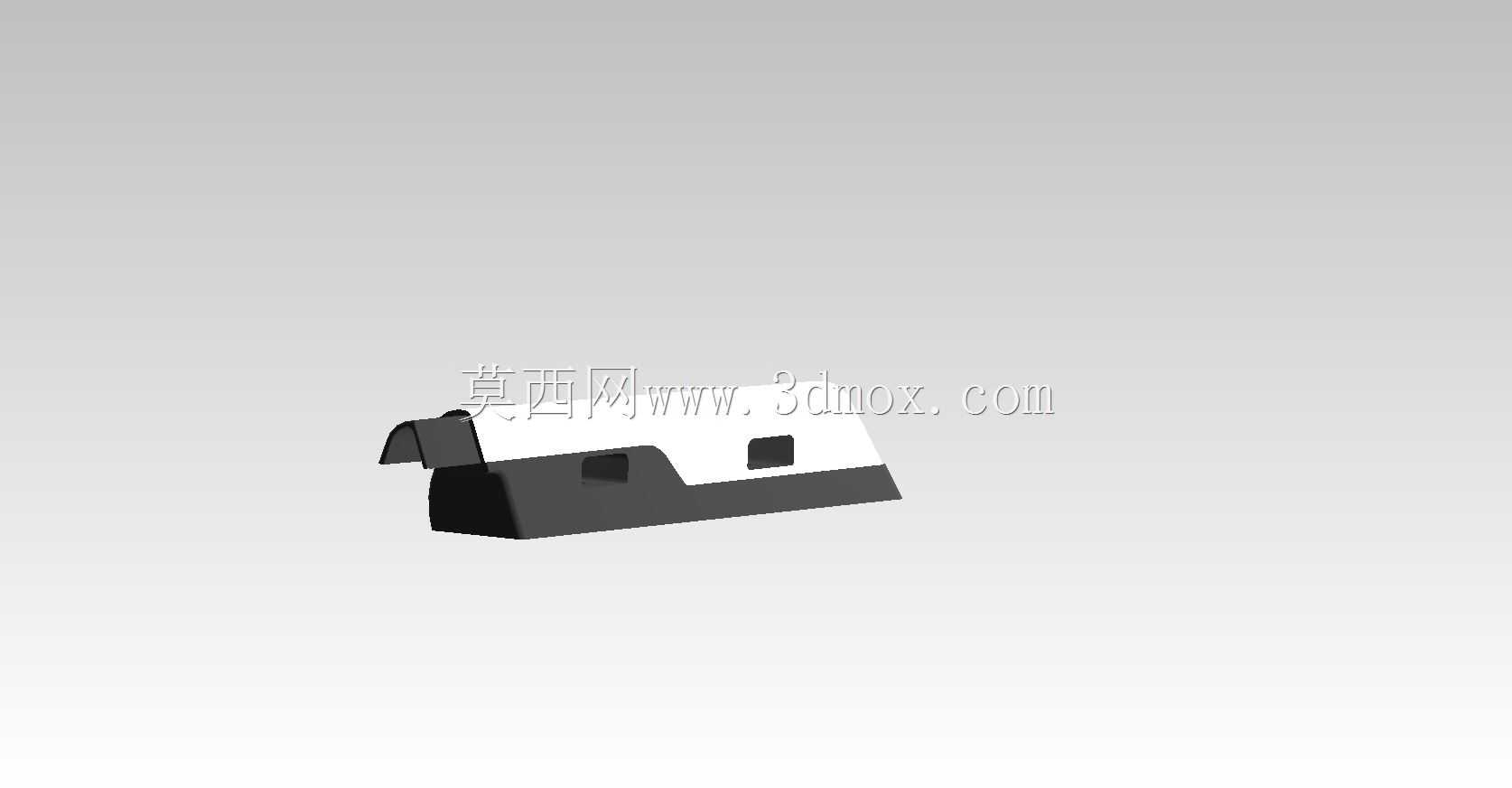

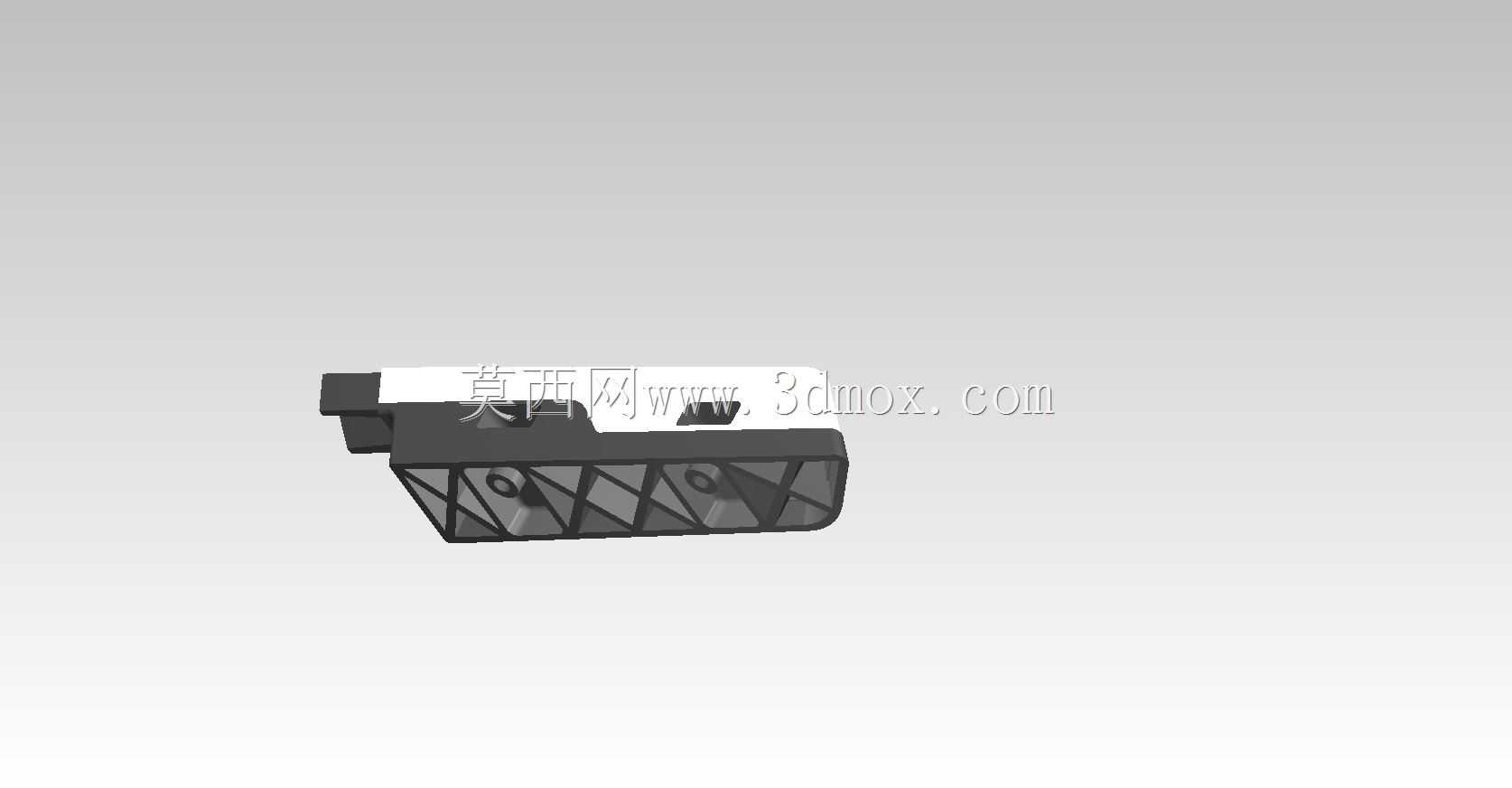

　　从结构设计思路来看，这个挡片采用了一体化弯折的钣金成型方案，没有额外的拼接焊缝，整体结构的刚性更好，长期受切屑冲击或是物料剐蹭也不会出现拼接位开裂的问题。主体的倾斜坡面是经过角度校核的，当切屑或是偏移的物料撞击到坡面时，会顺着倾斜角度自然滑落至预设的收集区域，不会在挡片表面堆积，减少日常运维的清理频次。挡片上预留的两个方形安装位，是对应设备安装基座上的固定凸台设计的，安装时直接将凸台卡入方形孔位，再用紧固件锁紧即可，不需要额外做对位调整，能有效缩短现场装配的时间，同时这种卡接加锁固的方式，也能避免设备运行过程中产生的振动导致挡片移位，保证防护位置的精度。

　　在外形尺寸与安装边界的考量上，这个挡片的整体宽度适配常规小型输送线的侧方安装间距，不会超出设备的整体外轮廓，避免与周边的其他工位构件产生干涉。底部的平直折边是主要的受力承载部位，折边的宽度经过受力核算，当挡片受到较大的冲击力时，力会顺着折边传递到安装基座上，不会出现挡片变形弯折的情况。前端的小幅上翘结构，是为了避免物料在滑落过程中卡滞在挡片与输送面的间隙处，哪怕是厚度较薄的片状物料，也能顺着坡面顺利滑下，不会出现卡料导致的生产线停机问题。

　　从实际使用的适配性来看，这类挡片不需要做复杂的表面处理，常规的喷塑处理就能满足车间内的防腐蚀、耐磨损需求，后期如果出现磨损更换，直接拆卸紧固件就能完成替换，备件的加工成本也很低，只需要通过钣金下料、弯折两道工序就能完成加工，不需要复杂的机加工流程，非常适合批量设备的配套使用。在做三维建模的时候，需要重点关注弯折处的圆角参数，圆角过小会导致钣金弯折时出现应力集中，长期受冲击容易出现断裂，圆角过大则会影响安装位的配合精度，导致安装时出现缝隙，无法起到有效的防护作用。同时两个方形安装位的位置公差需要严格控制，公差过大会导致安装时无法对准基座凸台，需要现场扩孔调整，影响装配效率。

　　很多工程师在设计这类防护构件时，容易忽略挡片与运动部件的安全间隙，这个模型在设计时已经预留了足够的安全距离，哪怕设备运行过程中出现小幅的振动偏移，挡片也不会与内部的运动构件产生摩擦，避免出现不必要的设备损耗。另外，挡片的坡面角度也经过多场景验证，不管是干式加工产生的干切屑，还是带切削液的湿切屑，都能顺利滑落，不会因为切削液的粘性导致切屑粘附在挡片表面，长期使用也能保持稳定的防护效果。
