多通路旋转式气动空气连接接头结构

　　在多工位回转式自动化装配设备、旋转工作台气动夹具回路、卷绕设备气路排布、旋转式喷涂工装的气路搭建场景中，固定端气源与旋转端执行元件之间的气路连通，一直是管路设计里容易被忽略但直接影响设备运行稳定性的环节。如果直接用普通软管跨接固定与旋转部位，设备连续回转时软管会反复扭转、弯折，轻则出现管路弯折堵气、气压不稳导致夹爪夹持力不足、吸盘吸附掉件的问题，重则管路疲劳破裂漏气，甚至缠绕到设备回转结构里引发停机故障，这类问题在多工位转盘设备的现场调试中十分常见，而旋转式空气连接器就是专门为解决这类旋转工况下的气路连续传输问题设计的核心气路元件。

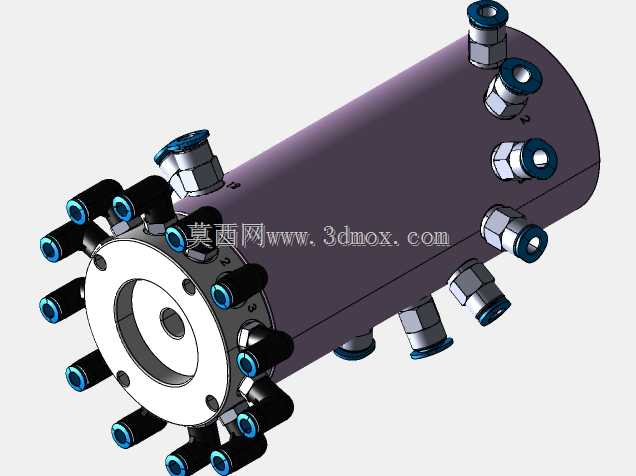

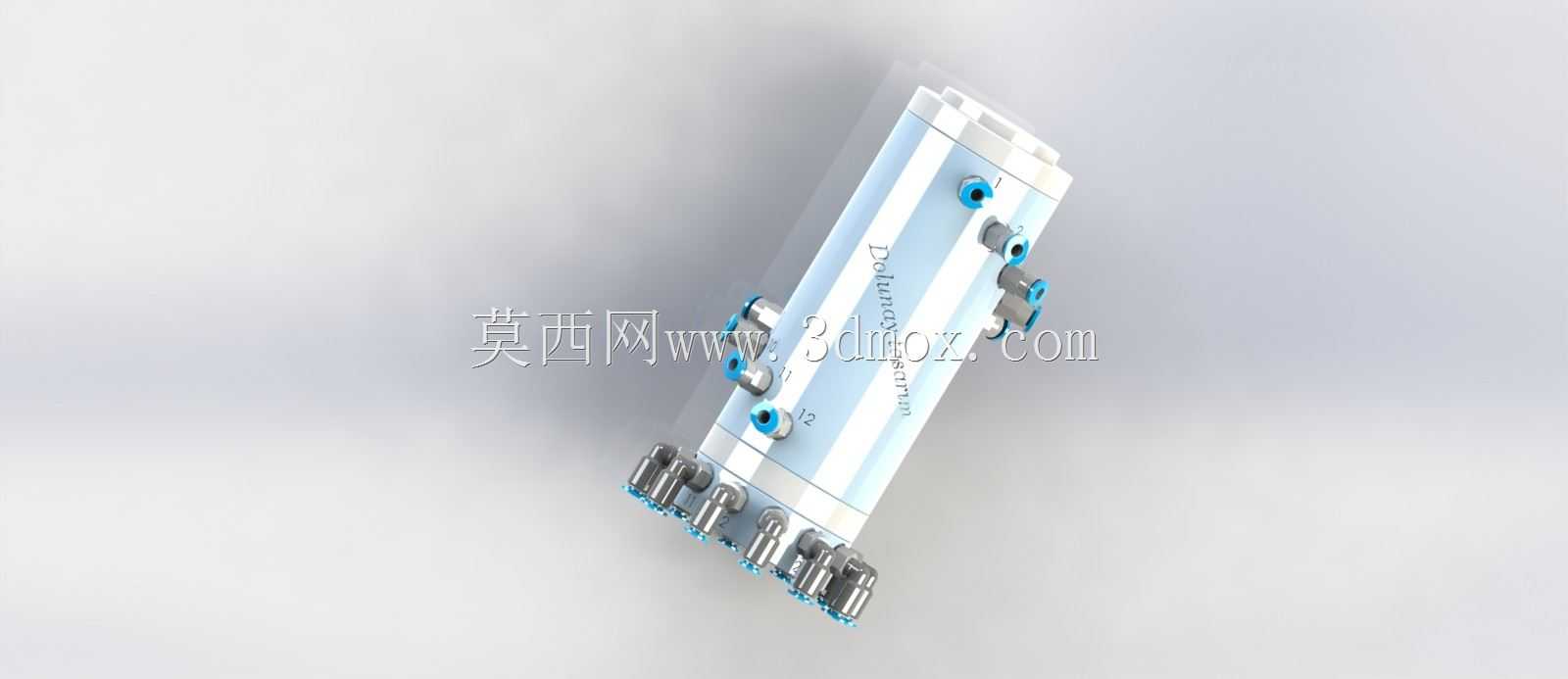

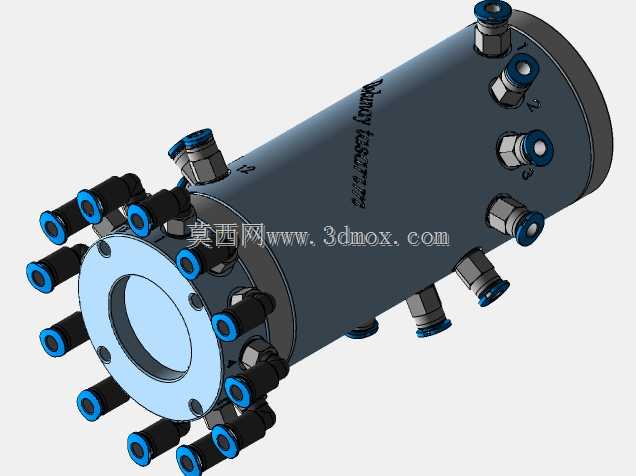

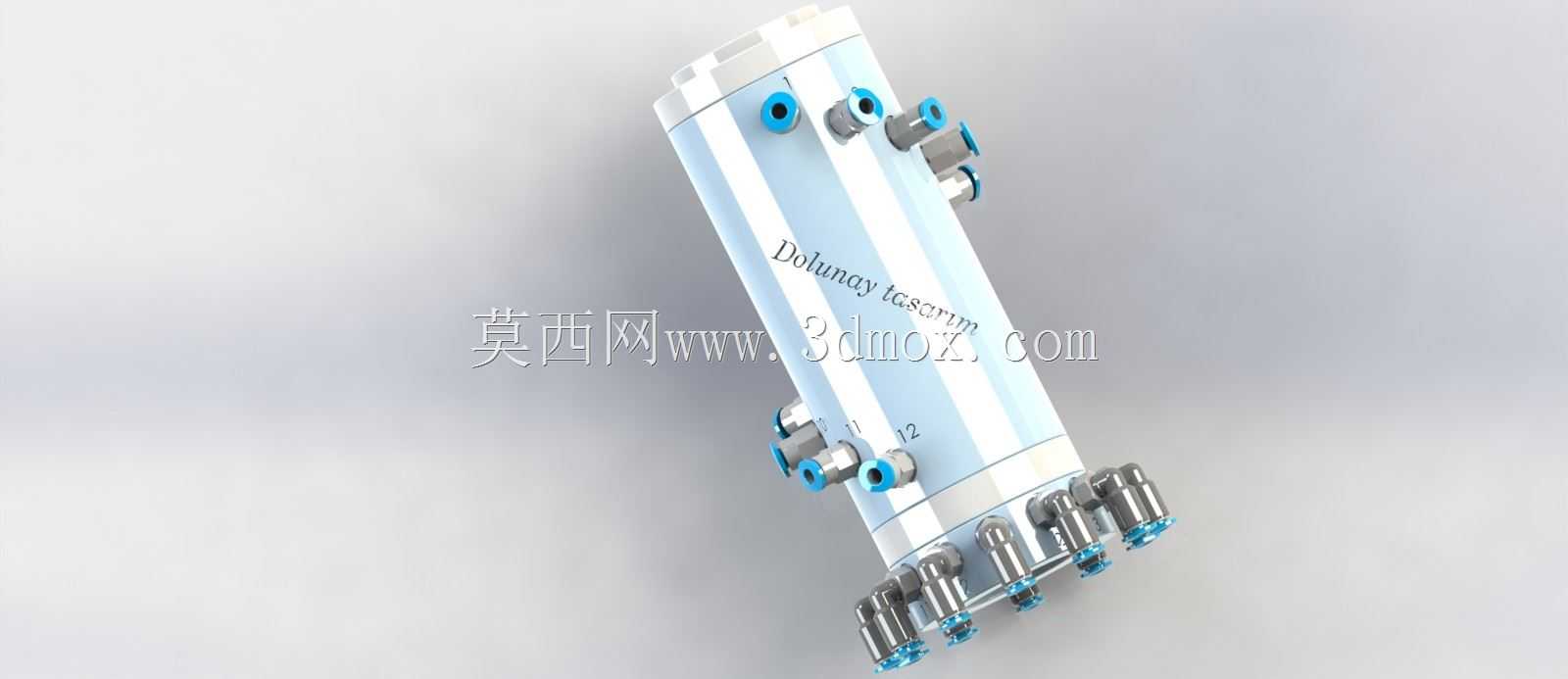

　　这款多通路旋转空气连接器采用同轴集成式结构设计，将多路独立气路整合在单根圆柱主体内，主体分为固定端与旋转端两个部分，固定端可接入设备静止侧的气源管路，旋转端跟随设备的回转部件同步转动，内部通过高精度的密封配合结构，保证在连续回转过程中每一条气路都能独立传输压缩空气，不会出现气路串气、泄压的问题。从结构布局来看，接头的气路接口沿主体轴向分层排布，每一层对应一个独立气路，接口采用快插式结构设计，可直接匹配常规气动软管的安装需求，无需额外配置过渡接头，现场装配时可直接插装锁紧，能有效减少现场管路装配的工作量。

　　从设计逻辑上看，这款接头的主体采用圆柱形同轴布局，核心是保证旋转部分与固定部分的同轴度，避免回转过程中出现偏磨导致密封件提前失效。内部密封结构采用低摩擦阻力的密封材质，既保证各气路之间的密封隔离，又能降低回转时的摩擦阻力，减少驱动端的扭矩负载，即使在长时间连续高速回转的工况下，也不会出现密封件过度磨损导致的漏气问题。每一路气路都做了独立的密封隔断，不同通路之间可传输不同压力的压缩空气，不会出现串压问题，可同时满足同一旋转部件上不同气动执行元件的供气需求，比如同一转盘上同时存在夹紧、顶升、吸附多个不同压力需求的气动动作，仅需单台该接头即可完成所有气路的连通，无需在旋转端布置多根单独的回转接头，大幅简化旋转部位的管路布局。

　　在安装边界方面，这款接头的主体为等直径圆柱结构，安装时可通过主体上的定位结构将固定端锁定在设备的静止机架上，旋转端与设备回转轴做同轴连接，安装时需要保证接头的回转中心与设备回转部件的回转中心重合，偏心量控制在密封结构允许的补偿范围内，避免回转过程中出现径向载荷作用在接头上，加速内部轴承与密封件的磨损。接口沿圆周方向均匀分布，排布时预留了足够的扳手操作空间与软管弯曲半径，安装管路时不会出现相邻接口干涉的问题，软管接入后可自然沿径向引出，不会出现过度弯折导致气路通径减小的问题。

　　在实际选型应用中，这类旋转接头可根据设备需要的气路数量选择对应通路数的规格，不同通径的接口可匹配不同流量需求的气动元件，比如给气缸供气的通路可选择大通径接口保证气缸动作速度，给小型吸盘供气的通路可选择小通径接口匹配小流量需求。在连续运行的工况下，这类集成式旋转接头相比分散布置的单路回转接头，不仅占用的安装空间更小，管路排布更整洁，还能减少多个接头分别安装时的同轴度累积误差，降低设备维护时的故障排查难度，日常维护仅需定期检查密封件的磨损情况、接口处是否有漏气即可，无需复杂的拆解保养。

　　在旋转式灌装设备、多工位回转检测设备、旋转式焊接工装、绕线设备这类需要360度连续回转的气动设备中，这类多通路旋转空气连接器是气路系统中必不可少的连通元件，它的密封性能、回转阻力、使用寿命直接影响整台设备的运行稳定性，设计时充分考虑了工业现场的安装与使用需求，结构紧凑集成度高，可适配多种常见的旋转类设备的气路搭建需求，有效解决旋转工况下的气路缠绕、管路弯折漏气问题，提升设备连续运行的可靠性。
