PCB测试台用探针式测试引脚结构

　　在PCB量产测试环节，测试引脚是治具与板卡测点直接接触的核心传导部件，其结构精度、接触可靠性直接决定整板测试的通过率与数据准确性，本次设计的测试引脚针对中小批量PCB功能测试台的使用场景优化，适配常规0.8mm以上间距的测试点，可覆盖消费电子、工控板卡多数通用测试需求。

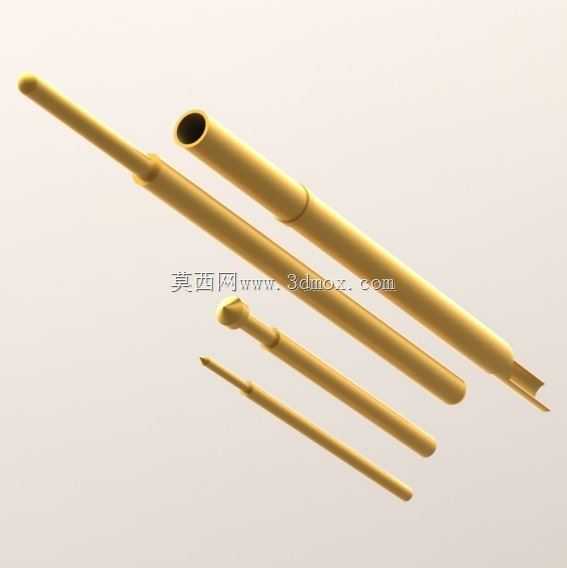

　　从实际使用场景出发，这类测试引脚需要频繁与PCB焊盘、测试点做压接接触，长期使用会存在磨损、接触阻抗波动的问题，因此设计时采用了分段式同轴结构，整体分为外管、内置弹簧、接触顶针三个核心部分，不同长度规格对应治具不同安装高度的需求，无需额外定制转接件即可适配不同厚度的治具安装板。外管采用薄壁黄铜基材加工，表面做镀金处理，既保证自身结构刚性，也能降低接触阻抗，避免测试过程中出现信号衰减、接触不良的问题；内置弹簧选用琴钢丝材质，预设弹力控制在0.6-1.2N区间，压接时既能保证顶针与测试点充分接触，又不会因压力过大顶伤PCB焊盘或造成板卡形变。

　　设计过程中优先考虑了安装边界的兼容性，外管外径统一为1.3mm，安装时治具板对应开孔直径控制在1.35-1.4mm即可，采用过盈压装的方式固定，无需额外粘接或紧固件，单根引脚的安装效率比传统螺纹固定结构提升60%以上。接触顶针的头部根据测试点类型做了差异化设计：尖头款适配带过孔的测试点，可插入孔内保证接触稳定性；平头款适配表面贴装的平焊盘点，增大接触面积避免打滑；叉口款适配引脚类测点，可卡住引脚侧面实现双侧接触，降低接触偏移的概率。不同长度规格的引脚总行程统一预留3mm的压缩余量，安装时只要治具板与PCB的间距在引脚有效行程范围内，即可保证所有测点同步接触，无需逐个调整引脚高度。

　　从功能特性来看，这类引脚除了传导测试信号外，还可兼容大电流测试场景，单根引脚的持续载流能力可达3A，满足多数PCB功能测试的电流传导需求，不会因载流不足出现引脚发热、信号失真的问题。结构设计上做了防呆限位，顶针尾部做了凸缘结构，与外管内部的限位台阶配合，避免弹簧回弹时顶针从外管中脱出，提升长期使用的结构可靠性。外管表面的镀金层厚度控制在0.5μm以上，耐磨次数可达10万次以上，远高于普通镀镍引脚的使用寿命，降低测试治具的日常维护更换频率。

　　实际装配时需要注意，引脚压入治具板时需保证外管垂直于安装面，倾斜角度不能超过2°，否则会导致顶针伸缩卡滞，接触压力不均；多引脚阵列排布时，相邻引脚的中心距不能小于2.5mm，避免外管之间出现干涉，同时也能降低相邻测试信号之间的串扰风险。针对高密度测试点的场景，可选用外径更小的0.8mm规格引脚，对应安装开孔调整为0.85mm即可，结构逻辑与常规规格完全一致，可直接替换使用，无需重新设计治具的固定结构。

　　在测试台运行过程中，这类引脚的接触阻抗波动控制在20mΩ以内，测试时不会因阻抗变化影响电压、电流参数的采集精度，对于需要精准测量微电压信号的测试场景，也能保证数据采集的稳定性。弹簧的疲劳寿命经过验证，连续压缩10万次后弹力衰减不超过10%，依然能保证稳定的接触压力，不会因弹簧疲劳出现接触虚接的问题。顶针头部的圆角处理做了优化，所有接触边缘都做了R0.1的倒圆角，压接接触时不会刮伤PCB焊盘的表面镀层，避免对板卡造成二次损伤，符合电子制造环节的无损伤测试要求。
