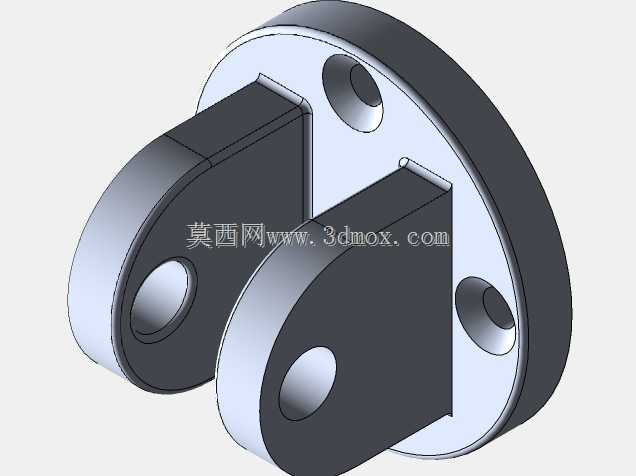

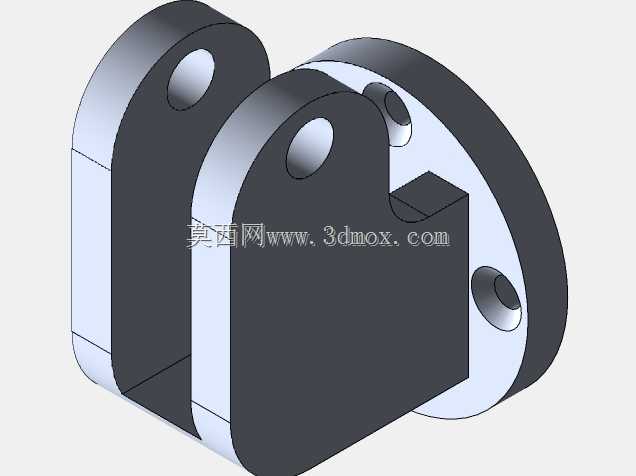

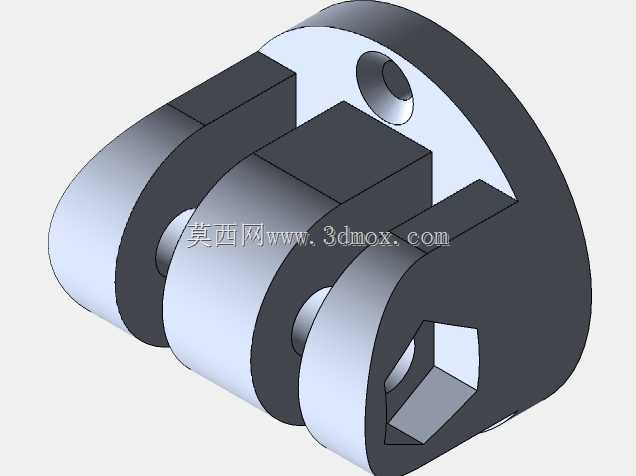

法兰式双耳铰接连接支座结构

　　在开放式轮式车辆的底盘悬挂、转向拉杆连接以及小型作业机具的挂载铰接环节，这类带法兰安装基面的双耳铰接支座是承担铰接载荷、传递往复作用力的核心受力构件，区别于常规焊接式单耳吊耳，该结构采用一体化切削成型的法兰盘加平行双耳的构型，能够在有限安装空间内实现更高的连接刚度与铰接同轴度，避免焊接支座常见的焊后变形、焊缝应力集中导致的疲劳开裂问题。从实际使用场景来看，这类支座常被布置在车架主梁的安装平面上，通过法兰盘上的三个均布安装孔实现与基体结构的螺栓紧固，平行伸出的两个耳板上开设同轴铰接孔，用于穿装铰接销轴，连接摆臂、拉杆、阻尼元件等做往复摆动的部件，在覆盆车这类小型开放式作业车辆的转向节连接、悬挂摆臂铰接、

　　机具快挂接口位置都能见到同类结构的应用，其核心作用是为摆动部件提供稳定的回转支撑，同时将铰接位置的径向载荷、轴向冲击均匀传递到基体安装面上，避免局部应力过大造成基体结构变形。从设计逻辑上看，该结构的法兰盘采用圆形外轮廓，三个安装孔沿法兰圆周方向均匀分布，这种布局能够让螺栓预紧力在法兰结合面上形成均匀的压应力环，即便在承受侧向冲击载荷时，也不会出现单侧螺栓受力过载的情况；两个平行耳板与法兰盘采用圆弧过渡衔接，过渡位置没有尖锐棱角，从根源上降低了应力集中系数，在承受反复交变的铰接载荷时，过渡圆角位置的应力水平能够控制在材料许用应力范围内，大幅提升构件的疲劳寿命。耳板上的铰接孔采用通孔设计，孔口位置做了微小倒角处理，既方便铰接销轴的穿装，

　　也能避免孔口锐边划伤销轴表面的润滑涂层，两个耳板的间距经过精确计算，既能够保证与之配合的连接叉耳顺利插入，又能尽可能减小耳板与配合件之间的轴向间隙，避免铰接工作过程中出现过大的轴向窜动，降低销轴的附加弯曲载荷。从安装边界来看，法兰盘的安装基面为精加工平面，表面粗糙度控制在合理范围内，能够保证与基体安装面完全贴合，不会出现安装间隙导致的支座偏斜；三个安装孔的位置度公差经过严格约束，穿装螺栓时不需要额外修配孔位即可顺利装配，铰接孔的轴线与法兰安装基面保持严格平行，确保装配后铰接部件的摆动平面与设计平面完全重合，不会因为安装偏斜导致运动卡滞、销轴偏磨的问题。在实际建模过程中，这类结构需要重点关注耳板厚度与铰接孔直径的比例关系，

　　耳板厚度过薄会导致孔壁挤压应力超标，过厚则会增加不必要的结构重量，同时要注意法兰盘厚度的匹配，法兰盘需要具备足够的刚度，避免螺栓紧固时法兰出现翘曲变形，导致结合面密封失效或者连接刚度下降；两个耳板的同轴度是建模过程中需要重点控制的形位公差，若两孔同轴度偏差过大，穿装销轴后会出现别劲现象，不仅会增大铰接转动阻力，还会加速销轴与孔壁的磨损，缩短构件的维护周期。这类一体化切削成型的铰接支座相比焊接式支座，省去了焊接、焊后校形、焊缝探伤等工序，加工一致性更好，适合小批量定制化的车辆改装、小型作业机具开发场景使用，在承受中等载荷的铰接位置，其可靠性远高于常规焊接构件，同时法兰式的安装方式也方便后期维护更换，不需要对基体结构进行切割、补焊等破坏性操作，只需要拆卸固定螺栓即可完成支座的更换，大幅降低设备的后期维护成本。
