24V直流8W10V输入PINSPOT灯驱动结构

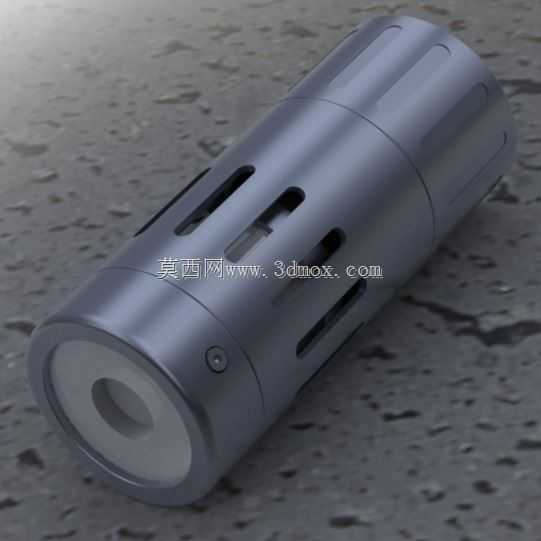

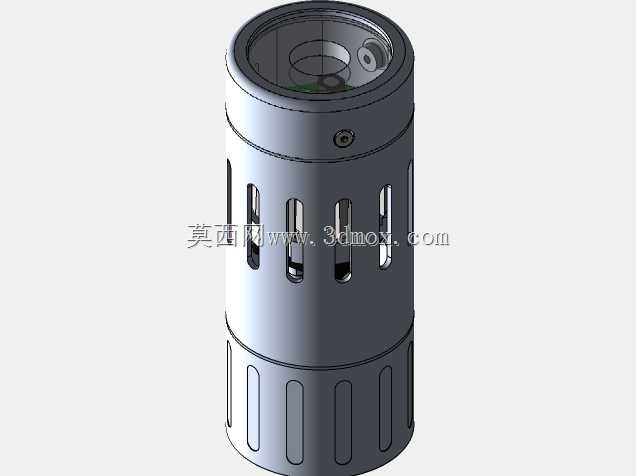

　　做舞台特效小射灯配套驱动结构的时候，最先要卡的是安装边界，这类PINSPOT灯大多嵌入桁架、展架暗装位，筒身外径不能超常规射灯的安装孔径，整体轴向长度要给前端灯珠、透镜预留足够装配空间，不能挤占光学组件的对焦行程，所以整个驱动模块做成一体化圆柱结构，直接塞在灯体后段的筒腔里，不用额外做安装支架，靠壳体和灯筒内壁的配合公差就能实现径向定位，尾部留出线孔走供电和调光信号线，装配的时候顺着灯筒轴向推入即可，不用额外打螺丝固定，能大幅缩减现场装配的工时。

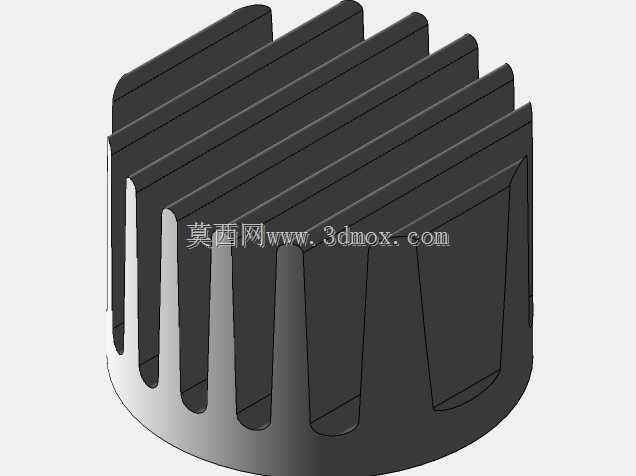

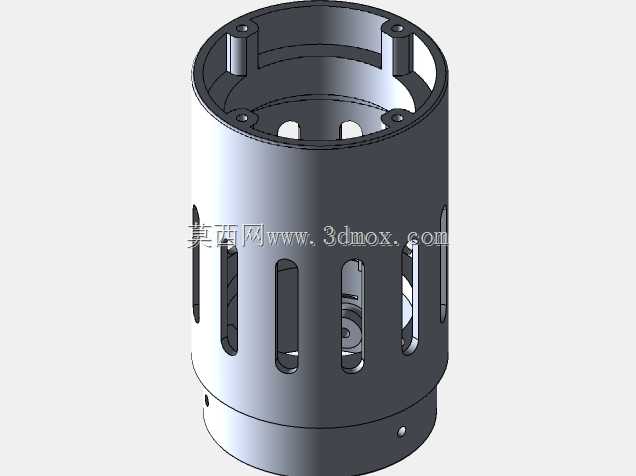

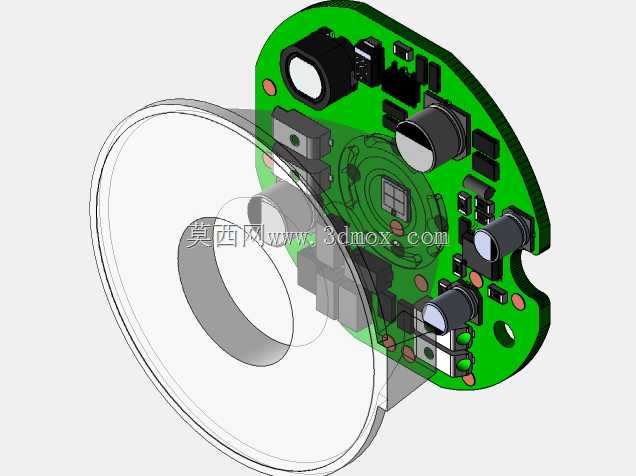

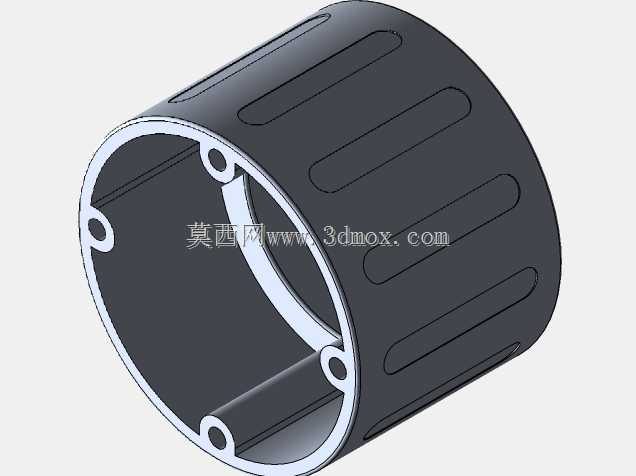

　　从功能实现逻辑上，这个结构要兼容24V交直流输入，输出端要给8W功率的灯珠提供700mA恒流供电，同时支持0-10V调光信号输入，所以内部电路板的布局要做分区处理，高压输入区和低压信号区要做物理隔离，避免调光信号被供电回路的纹波干扰，导致调光的时候出现频闪、跳变的问题。壳体上开的长条形开槽不是装饰结构，是专门的散热风道，驱动板上的功率MOS管、整流桥这类发热器件直接贴在壳体内壁对应的位置，工作时产生的热量通过金属壳体传导，再顺着开槽和外界空气形成对流，不用额外加装散热片，就能把满负载工作时的壳温控制在合理区间，哪怕是连续8小时以上的演出、展会场景，也不会出现过热保护的情况。

　　实际应用场景里，这类小功率射灯大多用在酒吧氛围照明、展会展品重点打光、小型舞台特效定点照明的场合，安装位置往往比较隐蔽，后期维护拆换的难度大，所以结构设计的时候要做免维护考量，壳体接缝处做错位咬合结构，不用打密封胶就能达到基础的防尘效果，避免演出场地的烟尘、展会现场的浮尘进入壳体内部堆积在电路板上，造成短路或者接触不良的问题。壳体侧面预留的小凹点是定位标记，装配的时候对准灯筒上的定位槽推入，就能保证出线口的方向和预设的走线位对齐，不会出现装完之后线被挤压、弯折半径过小的问题。

　　设计的时候还要考虑接线的容错性，输入输出的接线端子做在同一块电路板的端面上，接线的时候不用翻找不同位置的端子，顺着尾部的进线孔就能直接完成接线，端子选用按压式接线结构，不用拧螺丝，现场接线的时候哪怕是没有电工基础的搭建人员，也能快速完成接线操作，不会出现螺丝没拧紧导致的接触不良、打火问题。壳体的壁厚做了梯度设计，和发热器件接触的位置壁厚稍薄，提升热传导效率，两端配合位置壁厚稍厚，保证和灯筒配合的结构强度，哪怕安装的时候受到轻微的挤压、碰撞，也不会出现壳体变形卡滞在灯筒里拆不出来的问题。

　　从安装适配性上，这个结构的外径公差控制在h7级别，和市面上常规的30mm内径射灯筒的配合间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配的时候卡涩，轴向长度控制在合理范围，哪怕是短款的小射灯壳体，也能容纳下整个驱动模块，不用额外加长灯体尺寸，适配市面上绝大多数同功率段的PINSPOT射灯改装、替换需求。调光信号回路做了防反接保护，哪怕现场施工的时候把0-10V的信号线接反，也不会烧坏驱动板，只会出现调光无响应的情况，纠正接线后就能正常工作，降低现场施工的容错成本。供电输入端也做了宽电压适配，24V交流或者直流输入都能正常工作，不用额外区分交直流供电线路，适配不同场地的供电布线情况，不用专门为灯具配置专用的直流供电电源，用现场常规的24V交流安防供电线路就能驱动，大幅降低布线的成本和复杂度。
