双12英寸线阵音箱箱体结构设计

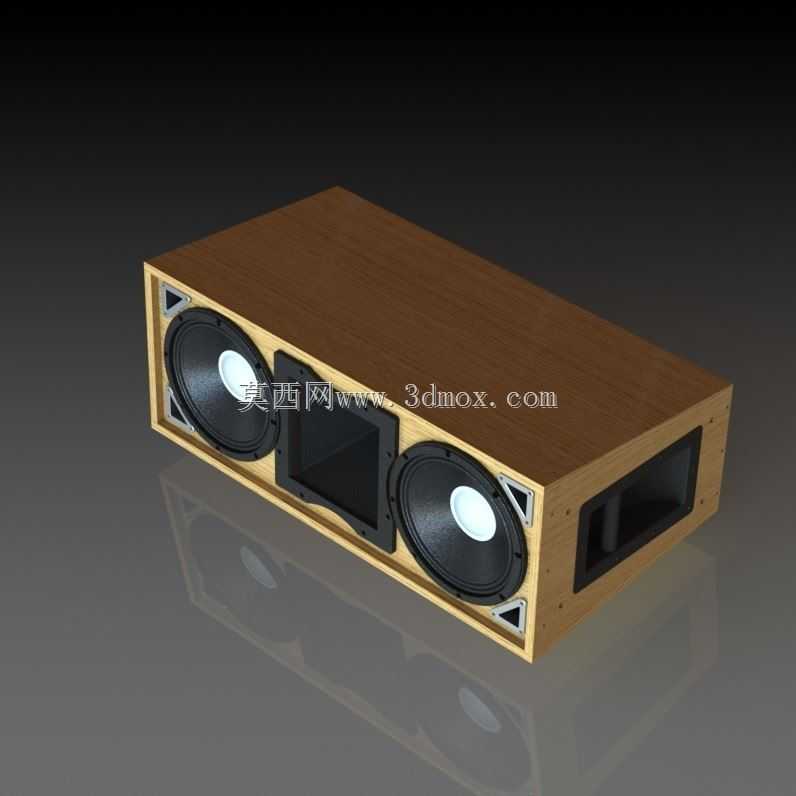

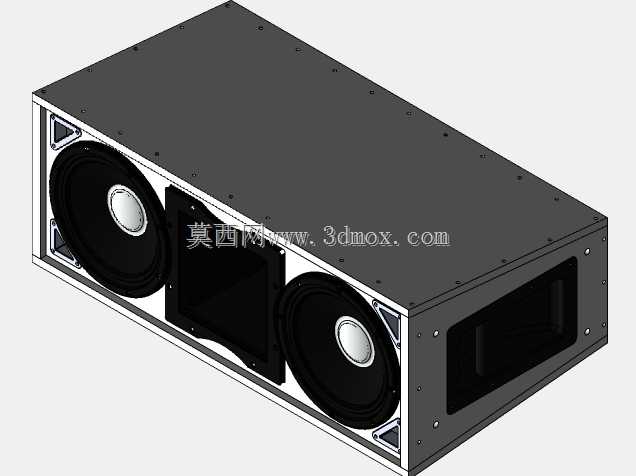

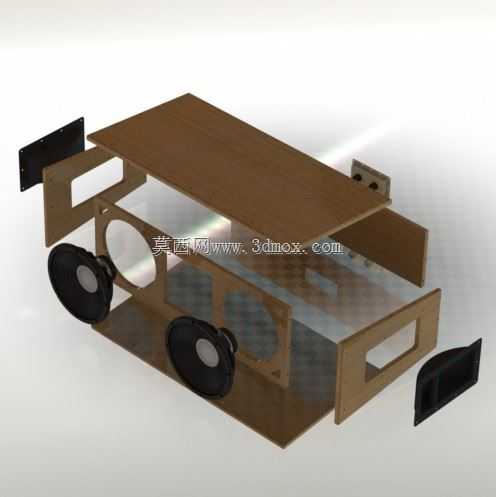

　　这款双12英寸线阵箱体的设计，首先要考虑的是现场扩声场景的实际使用需求，这类箱体多用于中小型演出、户外路演、多功能厅固定安装等场景，需要在保证中低频输出力度的同时，兼顾水平覆盖的均匀度，避免近场声压过高、远场声压不足的问题。从结构设计来看，箱体采用木质层压板材作为主体材质，这类材料的内阻尼特性能够有效抑制箱体谐振，减少不必要的音染，板材拼接处采用榫卯加密封胶的工艺思路，保证箱体的气密性，避免低频声短路影响输出效率。箱体正面布局了两只12英寸低音单元，中间预留了中音驱动头的安装位，单元安装法兰的沉台尺寸需要严格匹配单元的安装孔位，沉台深度要保证单元振膜前端与面板齐平，减少声波衍射。箱体侧面设计了倒相管结构，倒相管的开口朝向侧下方，

　　能够避免低频声波直接与地面反射形成的驻波干扰，倒相管的长度与内径经过匹配计算，能够调谐到合适的低频截止频率，拓展低频下潜深度。安装边界方面，箱体两侧预留了线阵吊挂的连接点位，点位的位置经过重心计算，保证多只箱体吊挂时的整体重心与吊挂点重合，避免长期吊挂产生结构形变，连接点位采用内嵌金属螺母的设计，避免木质板材直接受力导致的螺纹滑牙问题。箱体背部预留了接线盒的安装位，接线盒与内部单元的连线需要预留足够的走线空间，同时要避免走线与倒相管内部气流产生干涉，防止出现气流摩擦的异音。从功能特性来看，双12英寸的单元配置能够提供足够的低频声压级，单只箱体的额定功率承载能够满足中距离扩声的需求，搭配中音单元后能够覆盖中频段的人声还原，

　　适合作为线阵列的全频模块使用，多只箱体组合吊挂时，能够通过角度调整实现不同距离的声场覆盖。设计过程中需要重点考虑板材的厚度选择，前面板因为直接承载单元的振动，需要采用比侧板更厚的板材，减少单元工作时的面板振动，内部设计了加强筋结构，加强筋的布局沿着单元安装位与吊挂点位之间的力传导路径布置，能够提升箱体整体的结构刚性，避免大动态输出时箱体产生异响。箱体的边角处做了倒角处理，一方面能够减少边角的声波衍射，提升中高频的扩散效果，另一方面也能够避免运输安装过程中的磕碰损坏。在实际选型适配时，需要注意单元的安装深度，箱体内部的净深度要大于单元磁钢的总长度，同时预留出吸音棉的填充空间，吸音棉的填充量需要根据箱体容积调整，能够有效抑制内部驻波，

　　提升低频的清晰度。接线端的设计要考虑防水防尘的需求，户外使用场景下，接线盒需要采用密封结构，避免雨水进入箱体内部损坏单元。箱体表面采用木纹贴皮处理，既能够提升外观质感，也能够对木质板材起到密封保护作用，减少温湿度变化对板材形变的影响。
