户外通信基站用19U标准机柜结构设计

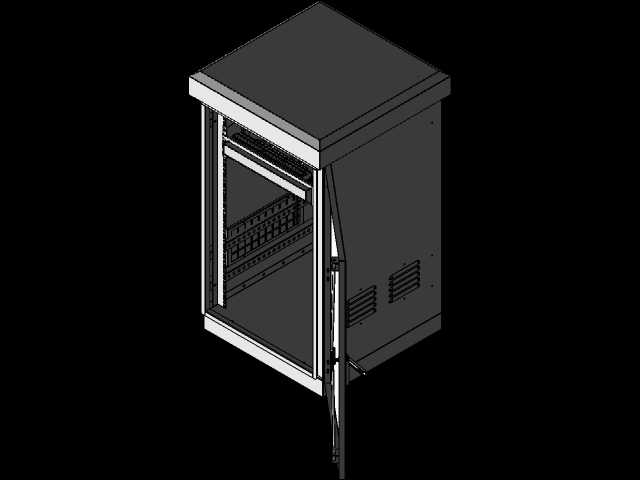

　　这款19U室外机柜的结构设计，首先要考虑的是户外露天部署的全场景适配需求，这类柜体大多部署在小区楼顶、道路侧杆、园区露天场地、山区基站点位等无遮蔽环境，日常要直面暴晒、暴雨、凝露、扬尘甚至短时积雪的考验，和室内机柜的设计逻辑有本质区别。从结构上看，柜体采用前开门单舱设计，门体配备多点锁止结构，闭合后能和柜体边框的发泡密封胶条形成完整的密封腔体，防护等级可以满足户外露天部署的基本要求，避免雨水、扬尘侵入内部安装空间。

　　内部安装空间严格遵循19英寸标准机架规范，19U的可用安装高度可以容纳多台标准机架式设备，包括工业交换机、光纤收发器、配电单元、监控终端、小型传输设备等，两侧的安装立柱预留了连续的调节孔位，可以根据不同设备的安装深度灵活调整前后位置，适配不同尺寸的设备安装需求，立柱上的U位标识清晰，现场施工时可以快速定位安装位置，减少现场装配的调整时间。柜体内部侧壁预留了扎线孔和理线架安装位，强电、弱电线缆可以分开走线，避免信号干扰，同时底部设计了格兰头安装区域，线缆从柜体底部进入，配合防水格兰头可以保证线缆入口处的密封性能，避免雨水顺着线缆流入柜体内部。

　　从散热设计来看，柜体侧部设计了冲压成型的通风百叶，百叶内部配套防尘防虫滤网，既可以保证柜体内外的空气流通，带走设备运行产生的热量，又能阻挡蚊虫、大颗粒扬尘进入柜体，对于高温区域的部署需求，还可以在百叶位置加装散热风扇模块，形成主动通风散热的风道，进一步提升高温环境下的设备运行稳定性。柜体顶部采用带斜度的顶盖设计，不会在顶部形成积水，顶盖和柜体主体的连接位置也做了翻边密封处理，避免雨水从顶部拼接缝隙渗入。

　　安装边界方面，这款机柜的底部预留了标准的地脚安装孔，可以直接固定在混凝土基础上，也可以配套抱箍组件固定在水泥杆、通信杆上，适配不同的现场安装条件。柜体的门板铰链采用外露式不锈钢铰链，承重能力强，长期户外使用不会出现锈蚀断裂的问题，门体开启角度可以达到120度以上，方便内部设备的安装和后期维护操作，门板内侧还预留了接地螺柱，可以将柜门和柜体主接地排可靠连接，避免静电积累对内部电子设备造成干扰。

　　在结构强度设计上，柜体整体采用冷轧钢板折弯焊接成型，外部框架采用加厚板材，整体刚性可以满足户外吊装、运输过程中的抗冲击要求，即使在有大风的区域部署，也不会出现柜体变形的问题。柜体表面采用户外专用粉末喷涂工艺，涂层附着力强，抗紫外线老化能力优秀，长期在户外暴晒不会出现涂层脱落、掉色的问题，同时具备一定的耐盐雾能力，在沿海区域部署也能保证较长的使用寿命。

　　设计过程中还充分考虑了后期运维的便利性，柜体内部预留了接地排安装位置，所有设备的接地线缆都可以统一接到接地排上，保证整个柜体的接地可靠性；门板上可以根据需求加装机械锁或者电子锁，不同场景下可以灵活选配，避免非授权人员随意打开柜门操作内部设备。和同规格的室内机柜相比，这款室外机柜在密封、防腐、散热、结构强度上都做了针对性的优化，完全适配户外无遮蔽场景下的设备安装需求，既可以用于通信基站的远端设备部署，也可以用于园区户外监控系统的设备收纳、交通路口信号设备的防护安装，是户外电子设备部署的通用承载柜体。
