高功率LED水冷铝制散热组件结构设计

　　在大功率LED照明设备的热管理场景中，散热效率直接决定光源的光衰速率与使用寿命，尤其是工业级高功率LED投光、固化设备，长时间满功率运行时芯片结温若超出阈值，会快速出现色温漂移、亮度衰减甚至芯片烧毁的问题，传统风冷散热在高功率密度、密闭安装空间的场景下，受限于空气换热系数低、风道占用空间大的短板，很难满足持续稳定的散热需求，这类水冷式LED散热组件正是针对这类痛点开发的换热结构。

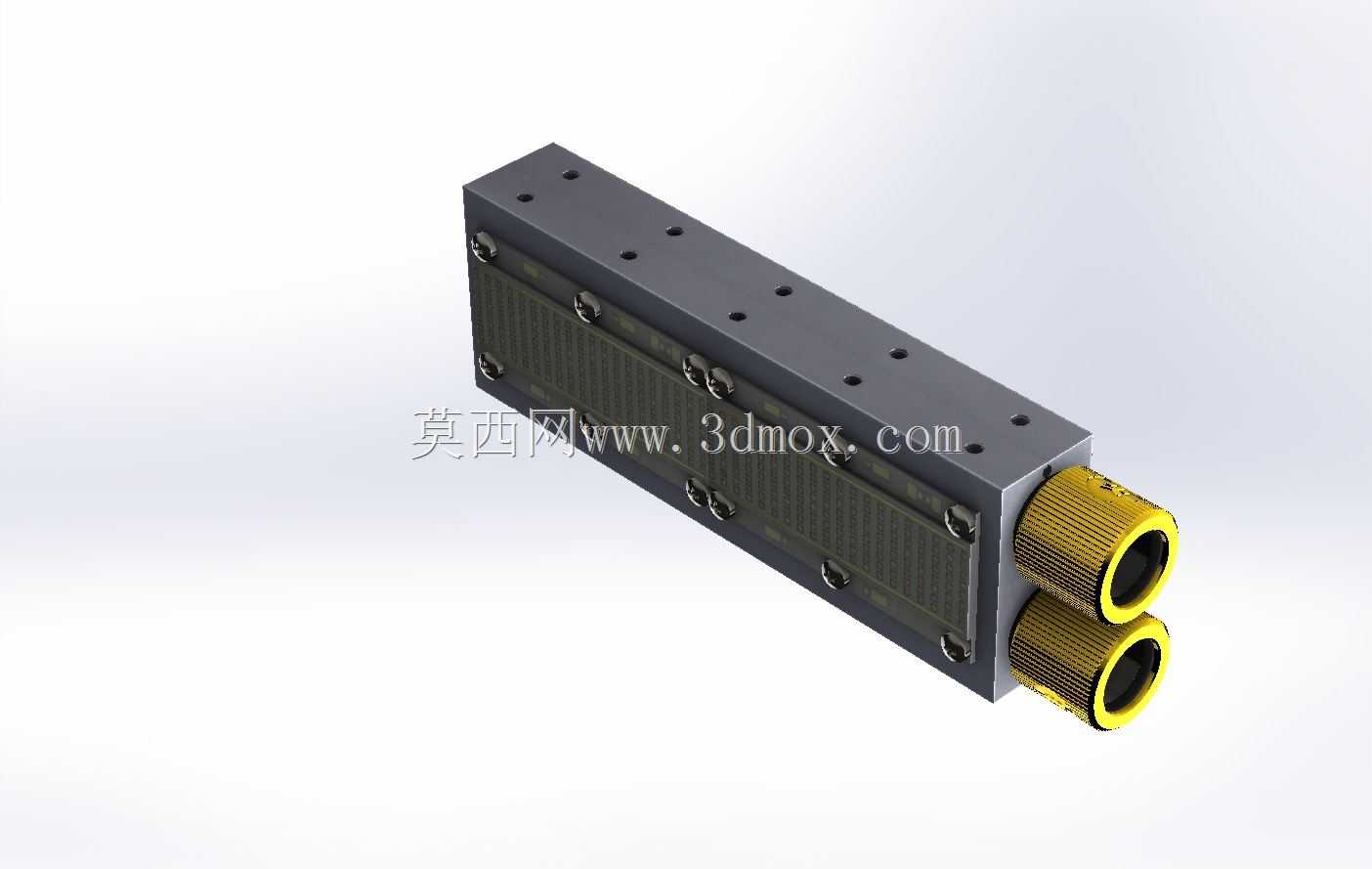

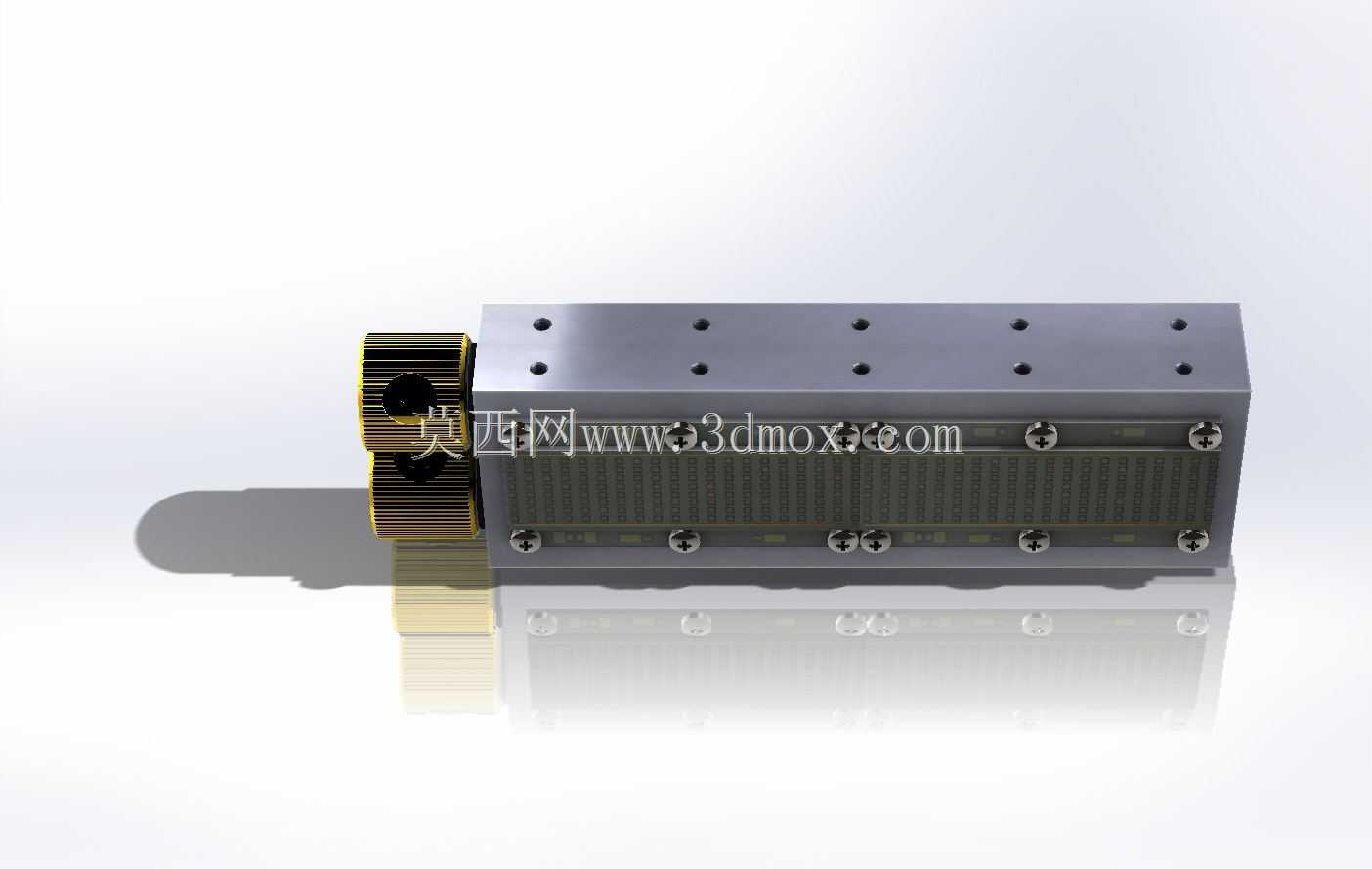

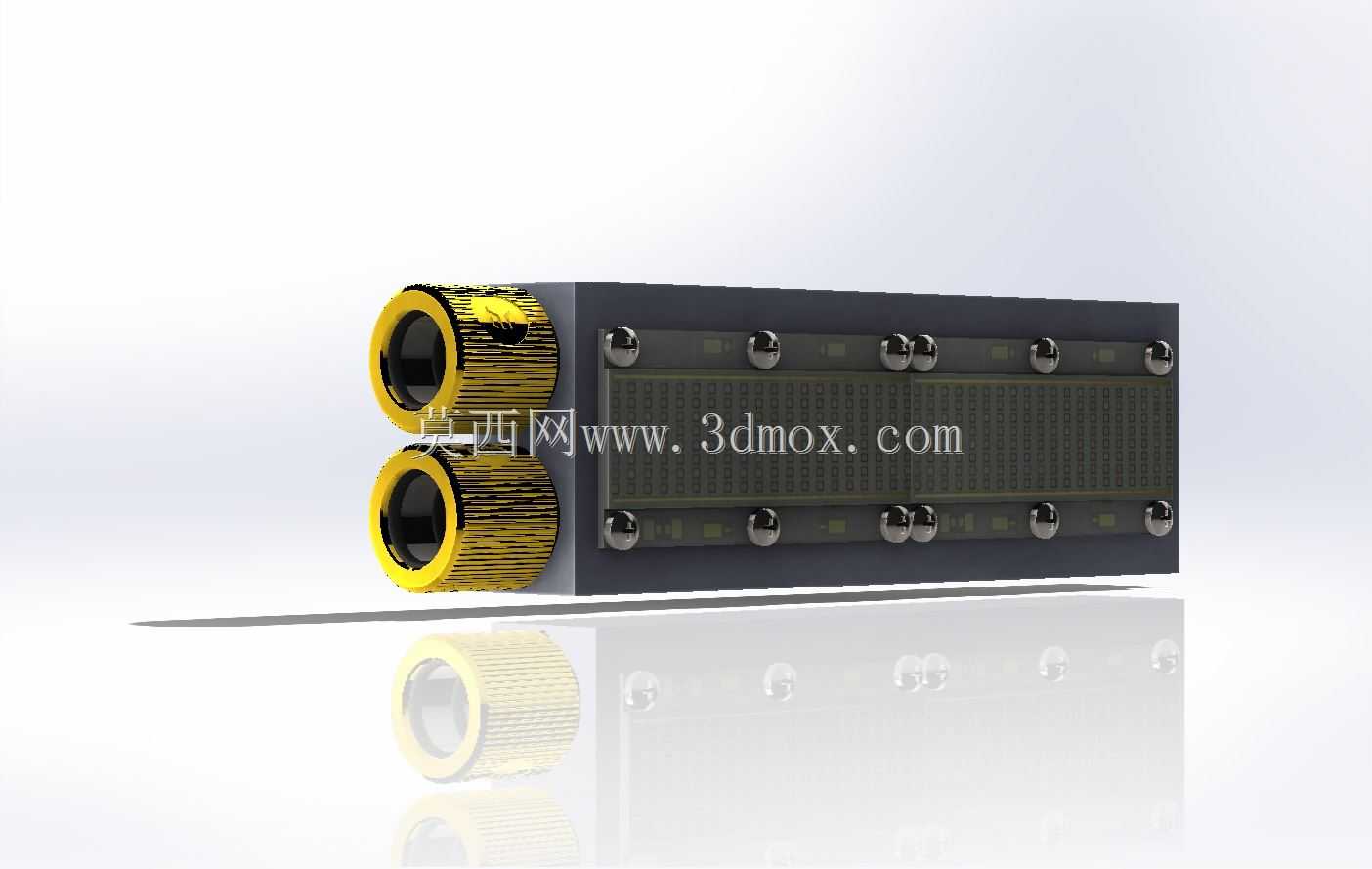

　　该组件整体采用铝合金作为主体基材，铝材质的导热系数能够满足热量快速从芯片安装面传导至水冷流道壁面的需求，同时铝合金的机加工性能优异，可通过铣削加工实现高精度的安装孔位与流道密封面，重量也远低于铜质散热结构，适配对安装载荷有要求的设备场景。组件主体为长条形块状结构，上表面均匀排布多组螺纹安装孔，用于直接固定高功率LED芯片基板，安装孔的孔位公差控制在±0.05mm范围内，保证芯片基板与散热面的贴合度，减少接触热阻；组件侧面预留水冷管路的快接接口，接口采用标准外螺纹结构，可适配常用的水冷软管快插接头，无需额外定制转接件，降低现场安装的适配成本。

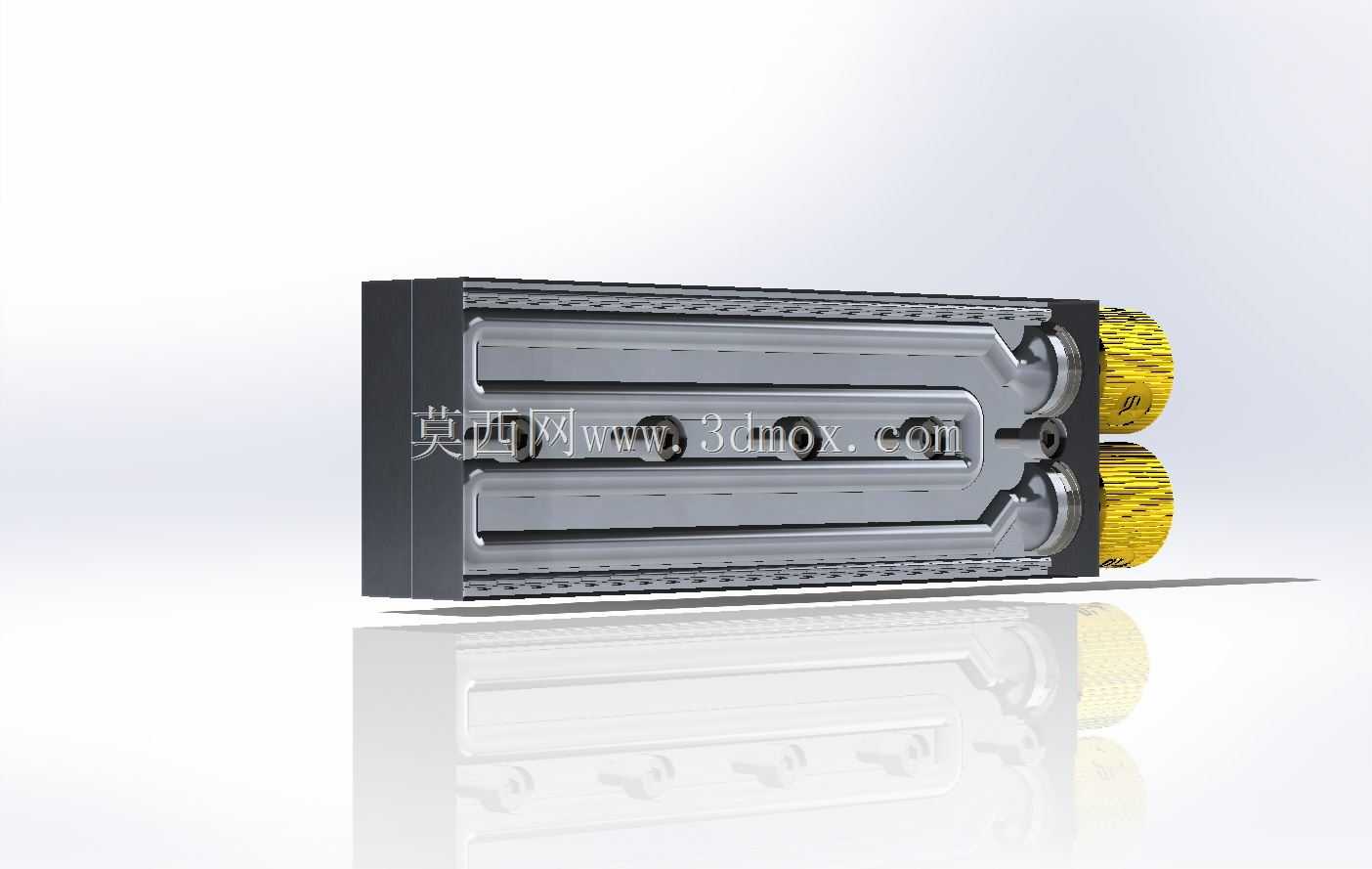

　　从内部流道设计来看，该组件采用多通道并联的微流道结构，流道沿组件长度方向均匀排布，冷却水从一侧接口进入后，会均匀分流至各个平行流道，充分与铝制基体进行热交换后从另一侧接口流出，这种流道设计能够避免单流道存在的换热死区，让整个芯片安装面的温度分布更均匀，不会出现局部过热的问题；流道的截面尺寸经过匹配计算，在保证水阻处于常规水冷泵适配范围的前提下，尽可能提升换热面积，兼顾换热效率与系统能耗。组件的密封结构采用嵌入式密封圈槽设计，端盖通过多组均布的螺丝与主体锁紧，螺丝的排布间距经过校核，保证密封面的压力均匀分布，在0.3MPa的常规水冷系统工作压力下不会出现渗漏问题，满足工业设备长期运行的可靠性要求。

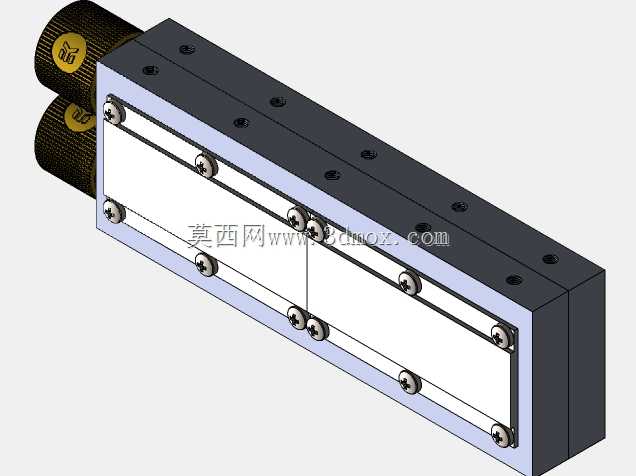

　　在安装边界上，该组件的整体外形为规整长方体，除侧面的水嘴突出结构外，其余外表面均为平面，既可以单独作为单组LED光源的散热单元使用，也可以多组并排拼接，组成更大功率的LED阵列散热系统，拼接时相邻组件的水嘴可通过软管串联或并联，灵活适配不同功率等级的设备需求。组件的进水端预留了温度传感器的安装位，可根据使用需求加装测温探头，实时监测出水温度，配合水冷系统的温控模块实现流量自动调节，进一步提升热管理的精准度。

　　不同于普通的民用PC水冷散热结构，该组件的设计完全围绕工业LED设备的使用场景展开，没有多余的外观装饰结构，所有结构特征都服务于换热效率、安装便利性与运行可靠性：芯片安装面的平面度控制在0.02mm以内，安装时只需涂抹薄层导热硅脂即可保证良好的热传导效果；主体表面采用硬质阳极氧化处理，既可以提升铝基体的抗腐蚀能力，避免长期接触冷却水出现锈蚀，也能提升表面的绝缘性能，防止LED驱动电路出现漏电风险。在实际选型应用中，该组件可适配单颗百瓦级功率的LED芯片，在进水温度25℃、流量1L/min的工况下，可将芯片满功率运行时的基板温度控制在60℃以内，完全满足工业LED设备长期连续运行的散热要求，可广泛应用于UVLED固化设备、大功率LED投光灯、工业机器视觉光源等需要高密度热管理的场景。建模过程中对所有的安装孔位、密封槽、流道结构都做了完整的特征还原，没有做简化处理，可直接用于散热性能仿真、结构干涉校验以及加工出图的参考，结构设计中预留的安装余量也方便使用者根据自身的设备需求做二次修改，调整孔位或者接口尺寸来适配不同的安装场景。
