高功率可定制LED泛光灯结构设计方案

　　这款LED泛光灯的结构设计，核心围绕户外工业场景的长期可靠运行展开，适配厂区堆场、户外作业面、大型场馆外围、建筑外立面泛光照明等多种工况，可覆盖50W到400W的功率配置需求，能根据实际照明亮度要求匹配对应规格的高功率LED芯片，无需重新开模调整主体结构，大幅降低不同功率段产品的开模成本与生产备货压力。

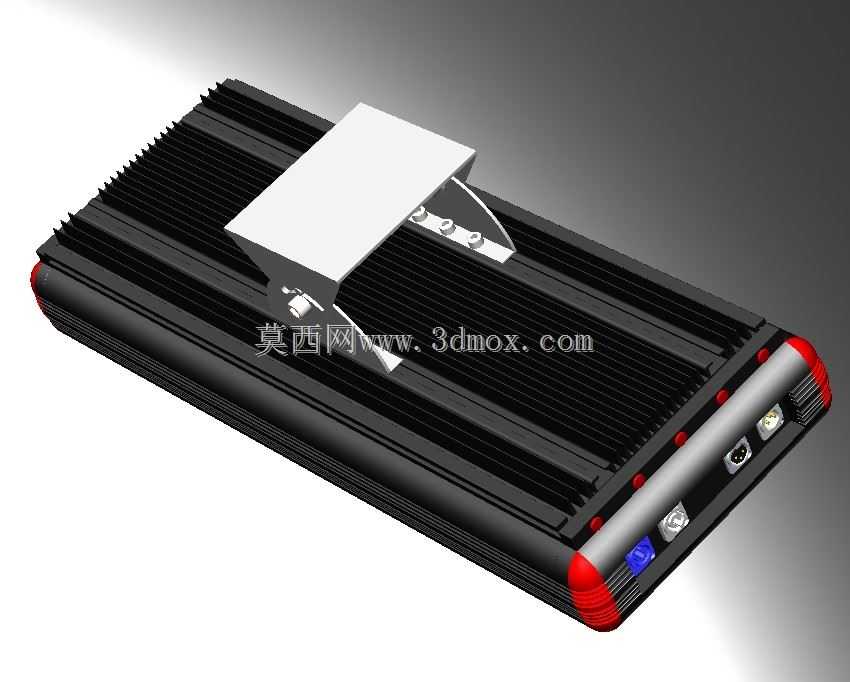

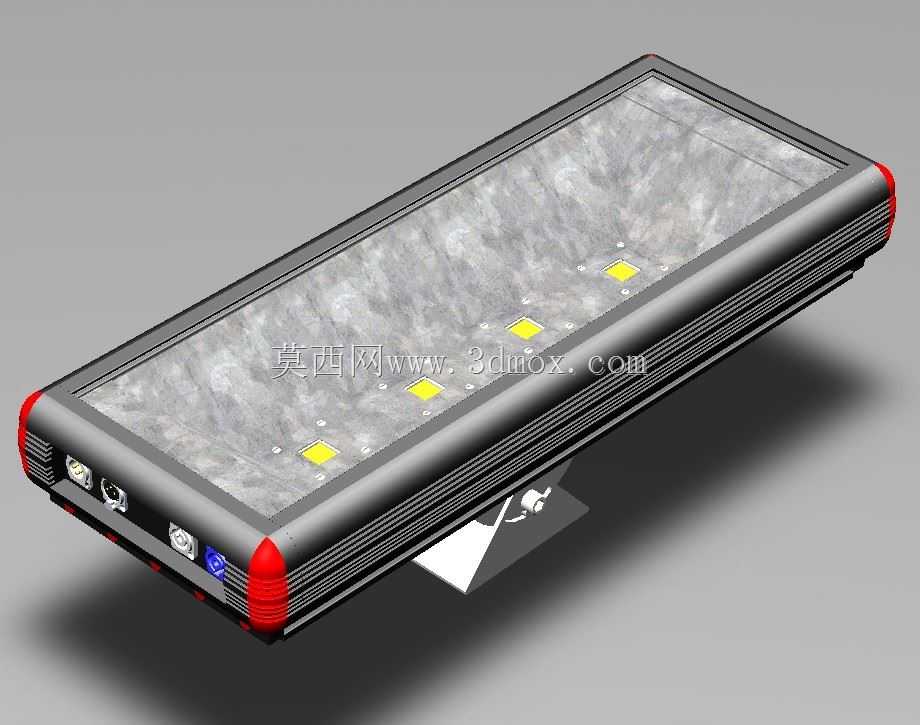

　　从实际使用场景的痛点出发，设计时首先考虑了户外环境的防护需求，壳体采用带散热鳍片的一体化拉伸铝型材结构，鳍片沿灯具长度方向排布，既可以在雨水冲刷时自然带走鳍片表面积灰，维持长期散热效率，也能通过型材本身的结构强度提升整体抗形变能力，应对户外大风、落物冲击的潜在风险。灯具两端的红色端盖采用耐候工程塑料注塑成型，既起到密封壳体两端、防护内部驱动与线路的作用，也能在安装、搬运过程中作为缓冲结构，避免磕碰损伤壳体边角的密封层。灯具正面的透光面板采用高强度钢化玻璃，与壳体之间通过嵌入式耐候硅胶条密封，可满足户外长期使用的防水防尘要求，避免雨水、粉尘进入腔体内部影响LED芯片与驱动电路的使用寿命。

　　安装结构上，底部配置了可调节角度的U型安装支架，支架与壳体之间通过带防滑齿的铰接结构连接，安装完成后可根据实际照射角度需求在0到180度范围内调整俯仰角度，调整到位后通过两侧的锁紧螺栓固定，无需额外配置角度调节配件。支架的安装孔位采用长圆孔设计，可适配不同间距的安装基座，降低现场安装的对位难度，不管是安装在墙面、灯杆、设备机架还是高架管廊上，都能通过支架的适配性完成固定，不需要额外加工转接件。

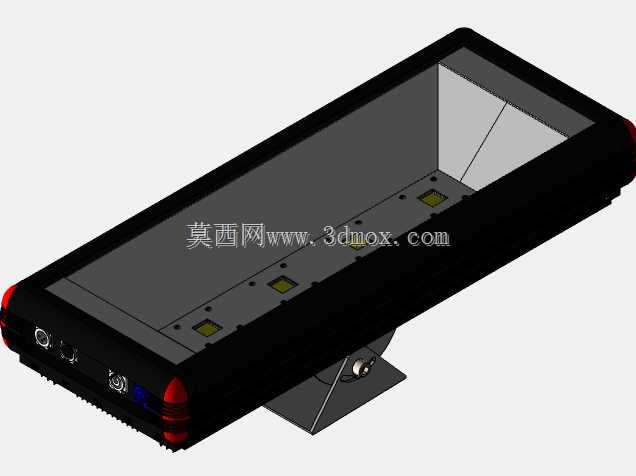

　　内部结构设计上，LED芯片直接贴装在壳体内部的导热平面上，通过高导热导热介质与铝型材壳体直接接触，将芯片工作产生的热量直接传导到外部散热鳍片上，省去了额外的导热基板转接环节，降低热阻，提升散热效率，可保障高功率工况下LED芯片的结温维持在合理区间，延长光源的使用寿命。腔体内部预留了足够的驱动电源安装空间，可适配不同规格的恒流驱动电源，同时在线路进出位置配置了防水格兰头，避免线路接驳位置的密封失效。灯具侧面预留了外接电源的接线接口，接口带防护盖，未接线时可自动密封，接线完成后通过锁紧结构压紧线缆外皮，实现接口位置的可靠防护。

　　考虑到实际使用中的维护需求，壳体与透光面板的连接采用可拆卸的压条结构，当需要更换内部芯片或者驱动电源时，只需拆下周边的压条即可打开面板完成维护，不需要整体拆卸灯具，降低后期运维的工作量。端盖位置预留了透气阀安装位，可配置防水透气阀平衡腔体内外的气压差，避免灯具工作时内部温度升高、冷却后形成负压吸入水汽，从结构上杜绝内部起雾、凝露的问题。灯具两端的红色端盖同时具备一定的警示作用，在高空安装场景下，检修人员可以快速识别灯具位置，避免磕碰。

　　从尺寸边界来看，这款灯具的长宽高比例适配常规的户外安装场景，长度方向随功率调整时仅需改变铝型材的裁切长度，端盖、支架、压条等配件均可通用，可快速衍生出不同功率段的产品系列，满足从几十瓦小范围局部照明到几百瓦大范围泛光照明的不同需求。整体结构没有复杂的异形曲面，所有金属结构件均可通过常规的型材裁切、冲压、机加工工艺完成，塑料件为常规注塑结构，生产工艺成熟，量产难度低，成本可控。在结构细节上，所有边角均做了圆角过渡处理，避免安装维护过程中划伤操作人员，所有外露的紧固件均采用不锈钢材质，应对户外潮湿、盐雾环境下的防腐蚀需求，避免长期使用后紧固件锈蚀无法拆卸。
