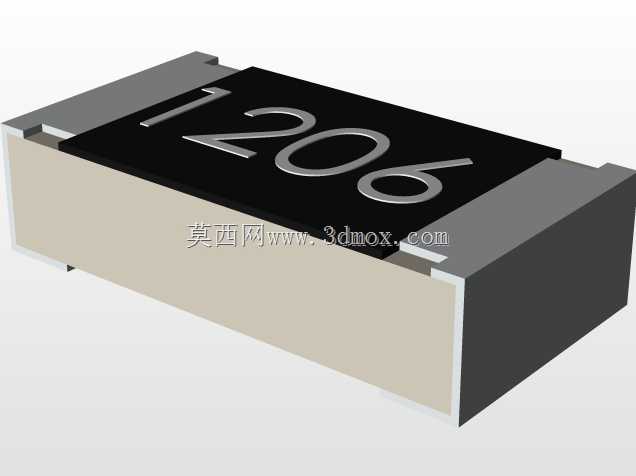

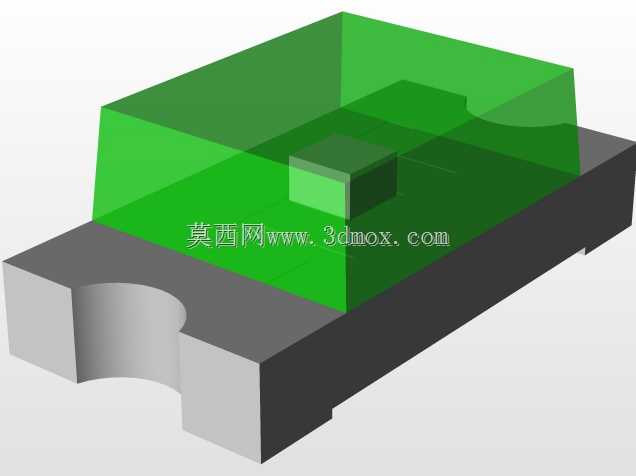

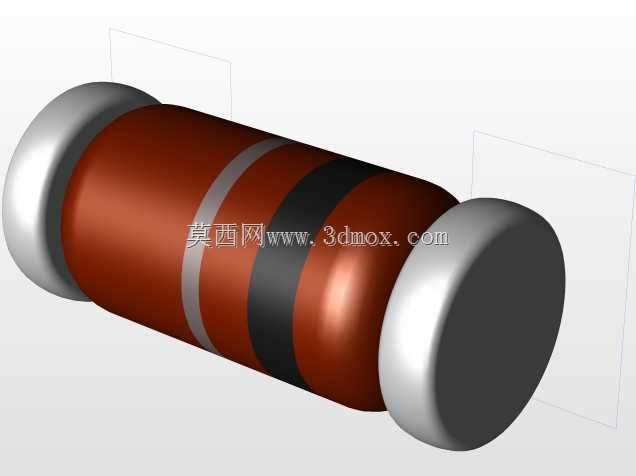

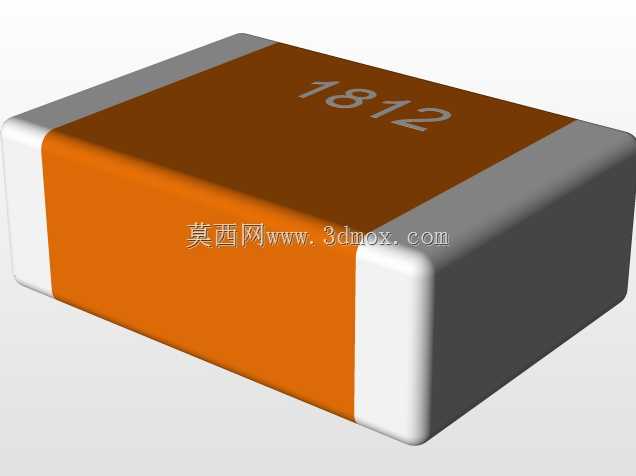

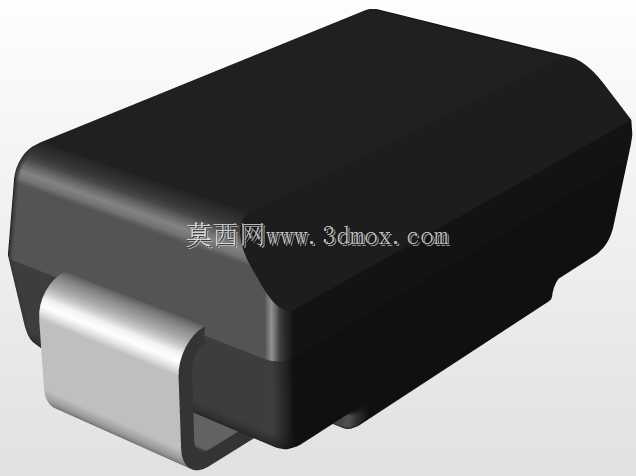

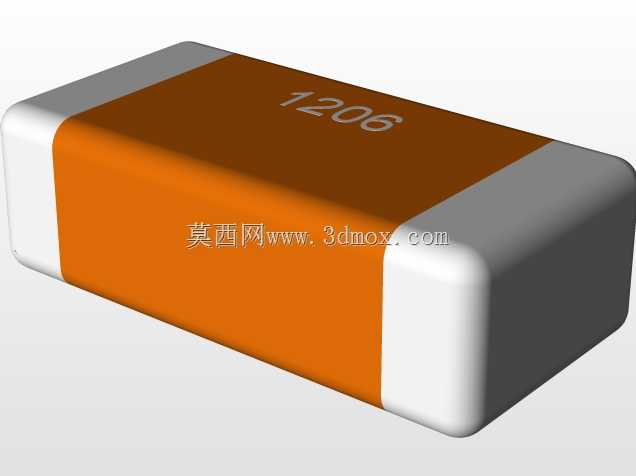

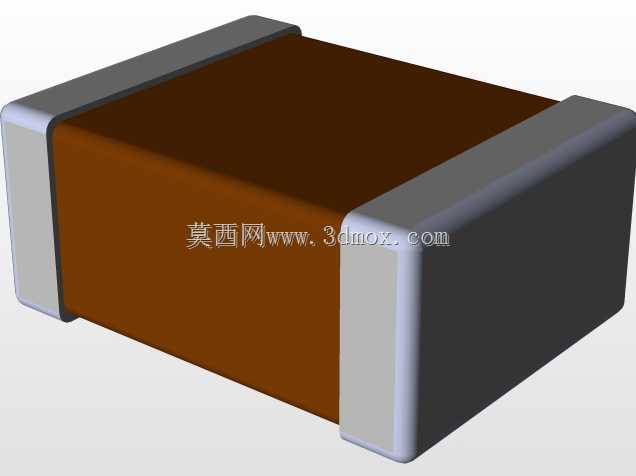

1206封装贴片式电子元件三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线工作里，1206规格的贴片元件是结构工程师、硬件工程师接触频率极高的一类表贴器件，这类元件的三维建模精度，会直接影响后续PCB装配干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果。不同于插件类元件需要预留引脚穿孔空间，1206封装的贴片元件整体为长方体切角结构，两端的金属端电极做了圆弧过渡处理，建模时需要严格把控端电极的覆盖范围——端电极需要包裹元件陶瓷基体两端的侧面与部分端面，同时要预留出焊接时焊锡浸润的合理爬锡空间，避免模型与实际焊盘出现匹配偏差。从实际应用场景来看，1206封装的元件涵盖贴片电阻、贴片电容、贴片磁珠等多种无源器件，这类元件的外形尺寸遵循行业通用封装规范，

　　长度统一为3.2mm、宽度为1.6mm，不同功能的元件仅在厚度参数上存在细微差异，建模时将基体与端电极拆分为独立特征，能够方便后续根据不同物料的厚度参数快速调整模型，适配不同BOM表的选型需求。在结构设计思路上，这类贴片元件的模型不需要还原内部的陶瓷介质、内电极等微观结构，只需要精准还原外部装配相关的所有外形特征：基体部分的橙色绝缘层做哑光质感处理，两端的金属端电极做半光亮的镀锡层质感，边角处的R角需要严格按照实际物料的成型弧度绘制，不能做成尖锐直角，否则在做整机装配的干涉检查时，会误判元件与周边屏蔽罩、结构件的间隙，导致实际生产时出现元件贴装偏移、结构件压件等问题。很多初级工程师在绘制这类表贴元件模型时，

　　容易忽略端电极底部与PCB表面的贴合高度，错误地将元件基体直接与焊盘表面重合，实际上端电极的厚度需要预留0.05mm左右的焊锡层空间，这样在做DFM可制造性分析时，才能准确计算焊锡量、评估立碑、虚焊等工艺风险。在高密度PCB设计场景中，1206元件的周边需要预留0.3mm以上的走线空间与维修拆卸空间，精准的三维模型能够帮助工程师在布局阶段就直观判断元件与周边接插件、大功率器件的安全距离，比如在电源板上布置1206功率电阻时，需要通过三维模型确认电阻与周边电解电容的散热间隙，避免电阻工作时的高温传导到电容本体，加速电容电解液老化缩短使用寿命。另外，这类贴片元件的模型在做整机跌落仿真、振动仿真时，

　　端电极与基体的结合部分需要设置合理的连接特征，还原实际元件的结构强度，才能准确模拟跌落过程中元件脱落、焊盘开裂的风险点。不同于定制化的结构件，通用封装的电子元件模型需要具备极强的通用性，建模时将所有尺寸参数做参数化关联，只需要修改长、宽、厚三个核心参数，就能快速衍生出0805、0603、0402等其他封装的同类型元件模型，大幅提升硬件设计阶段的建模效率。在SMT产线的虚拟调试场景中，精准的1206元件模型还能用于吸嘴取件位置的仿真验证，确认吸嘴吸附在元件中心位置时不会与端电极发生干涉，避免实际贴装时出现吸件偏移、抛料率过高的问题。很多工程师在选型阶段只会关注元件的电气参数，往往忽略外形尺寸的公差范围，实际上不同厂商生产的1206封装元件，端电极的宽度、基体的R角大小会存在细微差异，建模时按照行业通用的标称尺寸绘制，同时在模型注释中标注公差范围，能够让结构设计的冗余量更加合理，既不会因为间隙预留过大浪费PCB空间，也不会因为间隙过小导致生产时出现装配干涉。
