RGBW四通道DMX512协议灯光控制电路板

　　这款RGBW DMX512控制板是舞台灯光、景观亮化、商业展陈照明系统里的核心控制载体，主要承担DMX512协议信号解析、四通道灯光功率输出的功能，适配红、绿、蓝、白四路独立调光回路，可直接对接对应规格的LED灯珠模组，实现0-100%无级亮度调节、多通道混色、动态灯光效果触发等实际功能。

　　从实际应用场景来看，这类控制板常嵌入帕灯、洗墙灯、染色灯、舞台效果灯内部，也可集成到楼宇亮化的分控节点中，通过标准DMX512总线与控台对接，接收统一的灯光控制指令，单块板可独立驱动一组RGBW光源，多块板通过总线级联即可实现大范围灯光系统的同步控制，在演出活动、景区夜景、展会氛围搭建、商业空间照明设计中都有广泛使用。

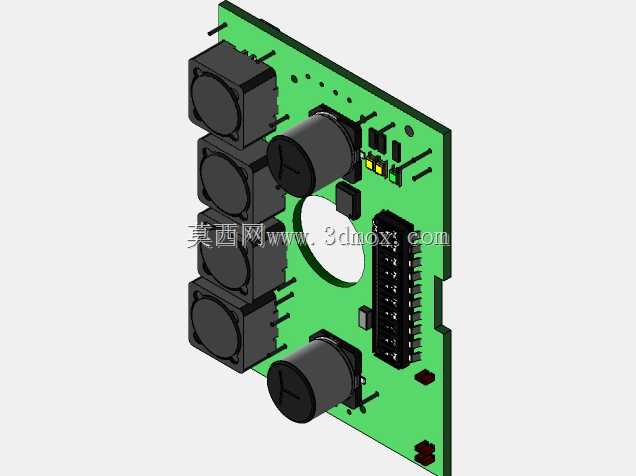

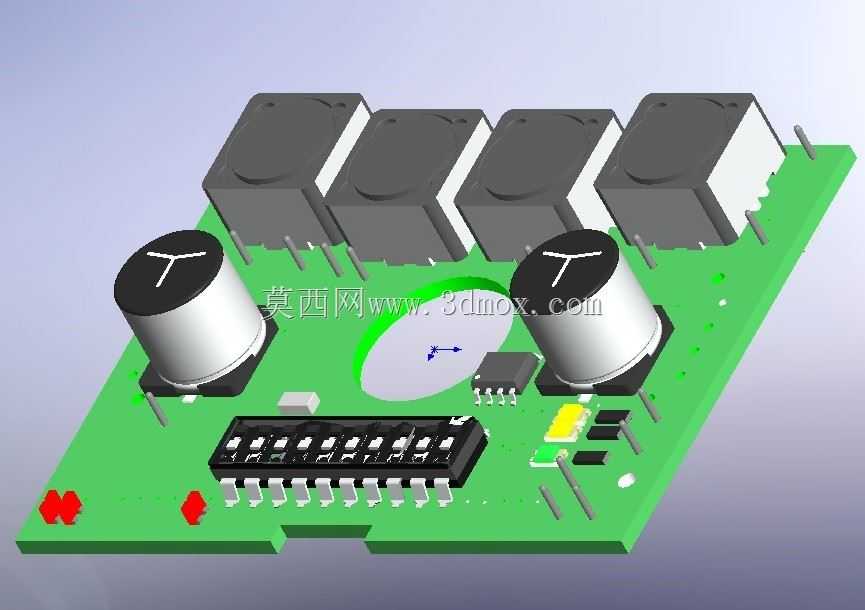

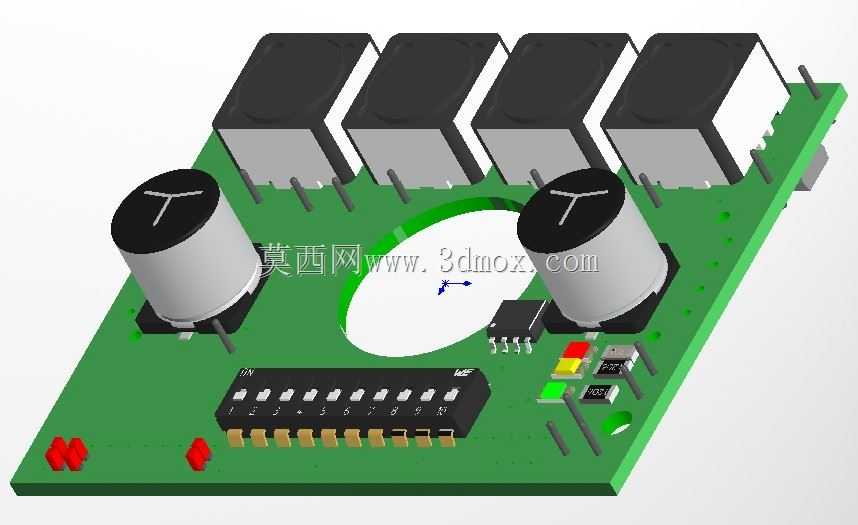

　　设计层面上，整块PCB采用FR-4玻纤基材，板厚适配常规波峰焊与回流焊工艺，板面布局充分考虑了功率元件与信号元件的分区排布：四路功率输出回路的MOS管、限流电阻沿板边排布，预留足够的散热铜箔面积，避免长时间满功率运行时热量堆积影响信号稳定性；核心信号处理芯片布置在板体中部，周边搭配去耦电容、滤波电阻，减少电源纹波对DMX信号解析的干扰；板体中心预留的圆形镂空结构，是为了适配灯具内部的透镜安装柱、走线过孔或者散热风道预留的安装避让空间，避免装配时板体与灯具结构件发生干涉。

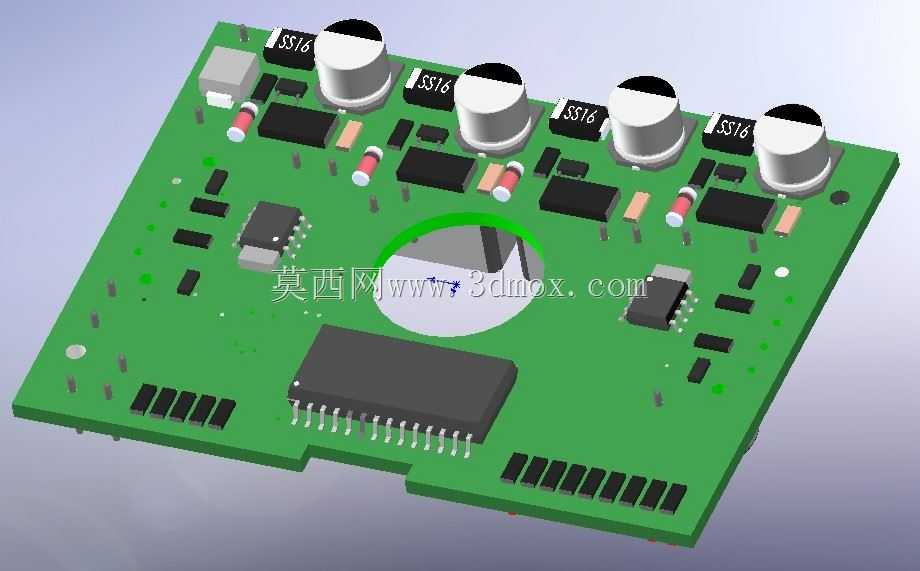

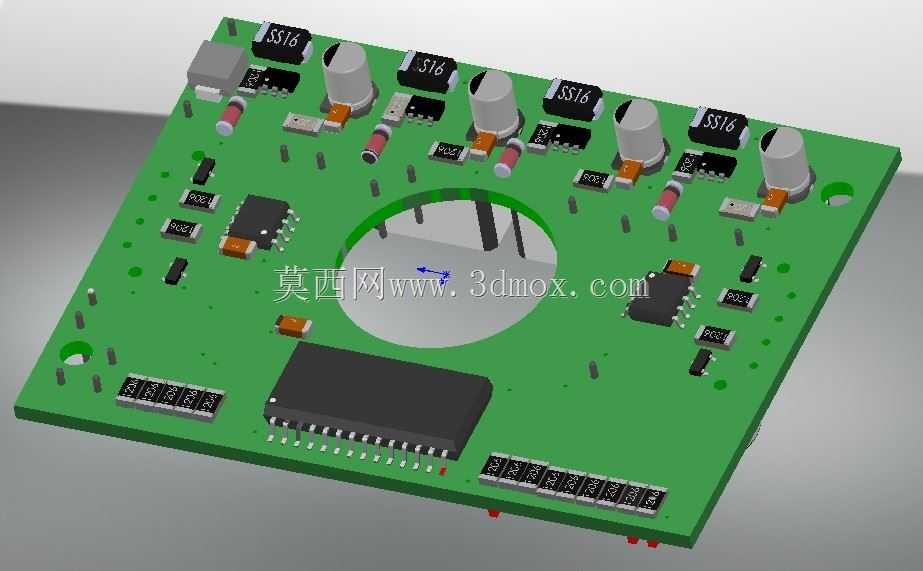

　　元件选型上，板载的贴片元件统一采用SOT-23等标准封装规格，电解电容沿信号输出方向等距排布，既满足滤波容量要求，也控制了整体板体的厚度，适配薄型灯具的内部安装空间；板边预留的接线焊盘对应电源输入、DMX信号输入输出、四路灯光输出的接线需求，焊盘尺寸兼顾手工焊接与端子压接的工艺要求，生产组装时可根据实际灯具结构选择焊接方式。

　　安装边界方面，板体四角预留了标准的固定孔位，孔位间距匹配常规灯具内的安装柱尺寸，固定孔周边做了露铜接地处理，安装时可通过铜柱与灯具金属外壳连通，提升整体抗干扰能力；板体整体轮廓为矩形，所有外接元件的高度都控制在常规灯具内腔的高度范围内，不会出现元件顶到外壳或者透镜的情况；信号接口与功率接口的排布方向统一，方便现场布线时线束整理，减少线束交叉带来的信号干扰。

　　从功能实现逻辑来看，板载电路先通过接口接收DMX512总线上的差分信号，经过信号调理电路送入主控芯片解析，将对应的通道亮度值转换为PWM输出信号，驱动四路功率回路调整输出电流，最终实现对应颜色灯珠的亮度控制，电路中加入的过流保护、反接保护元件，可避免现场接线错误、负载短路时烧坏核心控制元件，提升现场使用的可靠性。在实际工程应用中，这类控制板的PCB布局直接决定了灯具运行的稳定性，功率回路的走线宽度做了加宽处理，满足大电流通过时的载流要求，信号走线做了等长与包地处理，减少长距离传输时的信号衰减与外部电磁干扰，即使在周边有大功率音响、舞台电源设备的复杂电磁环境下，也能保证灯光控制信号的稳定传输，避免出现灯光闪烁、通道错位、控制失灵等现场常见问题。
