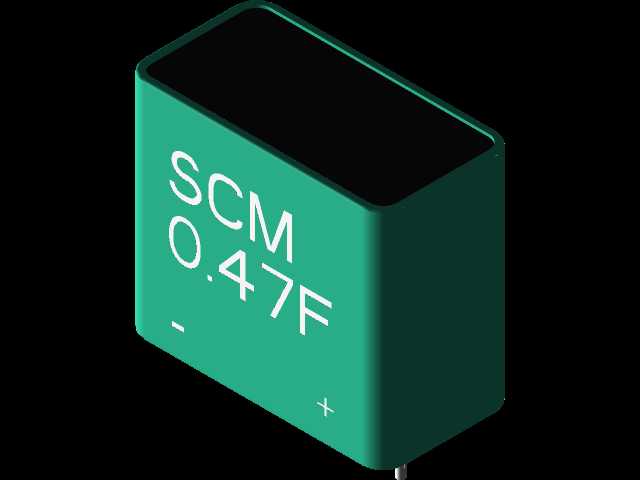

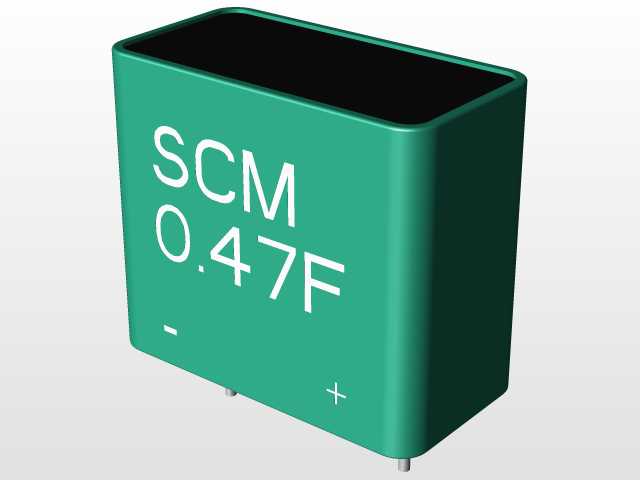

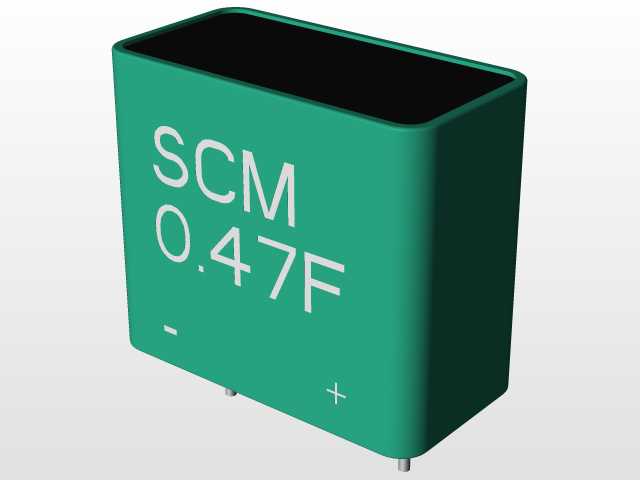

立式SCM系列超级电容11.5mm节距结构

　　两个焊盘的中心距需要严格匹配该尺寸，焊盘孔径需要适配元件引脚直径，同时预留0.2mm左右的工艺公差，避免波峰焊或手工焊接时出现引脚无法插入、焊盘吃锡不良的问题。元件本体的长度为18.5mm、宽度9.5mm、高度16mm，这组尺寸参数在布局时需要重点核对三个方向的空间：水平长度方向上，电容本体两侧需要预留至少0.5mm的间隙，避免和周边的电阻、电容、接插件等元件发生本体接触，防止长期使用中因元件温升导致的外壳形变、绝缘性能下降；宽度方向上，若采用多颗同型号电容并排布置，相邻电容的本体间距建议不小于1mm，既满足焊接工艺的操作空间，也利于元件工作时的散热；高度方向上，需要核对电容顶部到上层板卡、设备外壳内壁的距离，尤其是在板卡堆叠的紧凑设备里，16mm的本体高度加上引脚穿出PCB背面的焊接高度，总占用高度需要控制在结构设计的预留空间内，避免组装时出现元件顶壳、板卡无法到位的问题。从功能特性的适配角度，这类0.47F容量的超级电容，通常用于电路中的短时储能供电，比如工控设备掉电时的存储芯片数据备份、智能电表的掉电事件记录、小型物联网终端的脉冲发射供电，相比传统铝电解电容，它的充放电循环寿命更长，大电流放电能力更强，对应的结构设计也需要匹配其工作特性：外壳采用硬质绝缘封装，表面印刷清晰的极性标识，负极位置设置短横线标识、正极位置设置十字标识，和引脚的长短差异形成双重极性提示，避免生产组装时出现极性插反的问题，在工业控制板卡、便携储能终端、车载辅助供电模块的PCB布局工作里，直插式储能元件的安装空间预留一直是结构工程师需要反复核对的细节，尤其是承担短时大电流放电、掉电数据保持功能的超级电容，其外形尺寸、引脚间距直接决定了PCB开孔位置、板间堆叠高度、周边元件避让范围，稍有偏差就会出现元件干涉、引脚无法插装、焊接后高度超差的问题。这款立式超级电容的结构设计，完全围绕直插安装场景的实际需求展开，整体采用圆角方壳封装，区别于传统圆柱型超级电容的圆弧外形，方壳结构可以在排布时最大化利用PCB板上的矩形空间，减少相邻元件之间的无效空隙，提升板面元件排布密度。从安装边界来看，该元件引脚节距设置为11.5mm，在PCB封装设计时，

　　要知道超级电容极性反接不仅会导致元件失效，还可能引发漏液、鼓包等问题，直接影响整块板卡的可靠性。在三维建模过程中，这类元件的模型需要精准还原本体的圆角弧度、引脚的伸出长度与直径、表面标识的位置与尺寸，不能仅做简化的方块处理，因为在进行虚拟装配验证时，圆角的弧度会影响和相邻元件的干涉检查结果，引脚的长度会影响PCB背面的空间占用核算，甚至表面标识的位置也会影响设备外壳开窗后的标识可读性。很多工程师在做PCB结构适配时，容易忽略电容外壳的脱模斜度和圆角细节，直接用直角方块建模，往往会导致实际生产组装时出现“模型里不干涉、实物装不上”的问题，这款模型在构建时就还原了外壳的微小脱模斜度、边角的R角过渡，以及引脚端部的微小倒角，

　　完全匹配实物的装配特征。在实际设备选型应用中，这类小容量立式超级电容还常被用于手持检测设备、智能门锁的备用供电，这类设备的内部空间极为紧凑，往往差1mm的高度就会导致外壳无法合盖，因此精准的三维模型可以在设计阶段就完成空间校核，减少打样迭代次数。另外，该电容的方壳设计相比同容量圆柱电容，在PCB上的固定稳定性更好，波峰焊过程中不容易出现元件歪斜、浮高的问题，对应的焊盘设计可以适当加大焊盘的铜箔面积，既提升焊接牢固度，也能辅助元件散热。在进行整机结构设计时，若该电容布置在PCB靠近设备外壳的位置，还需要考虑外壳内壁的筋位是否会压到电容本体，模型里精准的16mm高度参数可以直接用于核对筋位的避让深度，不需要反复打样测量。

　　对于需要做抗震设计的车载类、工业类设备，还可以根据该模型的外形尺寸设计对应的固定卡座，卡在电容本体中部，提升元件在震动环境下的固定可靠性，避免长期震动导致引脚脱焊、元件脱落。建模过程中，对电容表面的极性标识做了凸台还原，而非简单的贴图处理，这样在做装配干涉检查时，如果有其他结构件压到标识位置，也能及时被检测出来，避免实际生产中出现标识被遮挡、极性无法辨认的问题。引脚部分的模型还原了实际的引脚粗细和伸出长度，在进行PCB的3D布局时，可以直接和PCB封装库的焊盘对齐，直观检查引脚是否和PCB背面的走线、贴片元件发生干涉，尤其是双面布板的场景，背面的贴片元件高度和电容引脚的焊接点高度需要做好空间避让，这时候精准的引脚模型就可以大幅提升设计校验的效率。
