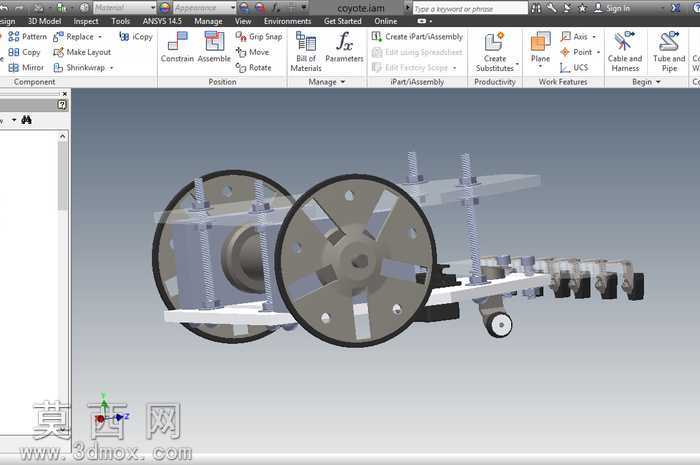

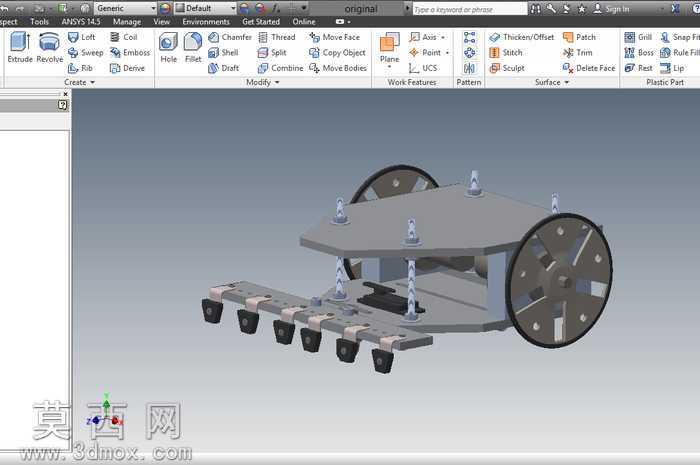

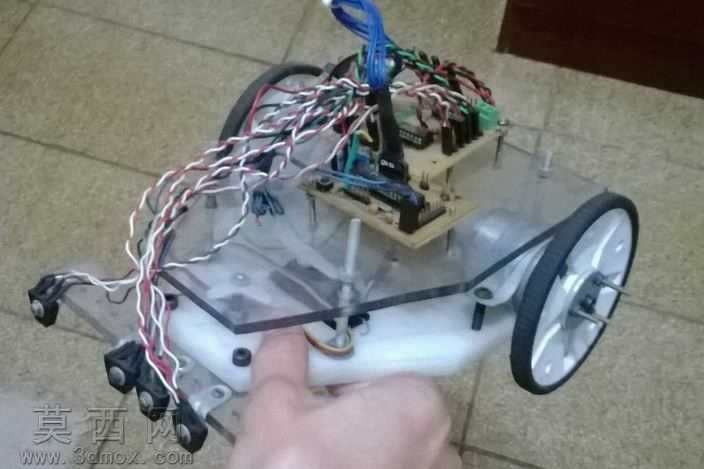

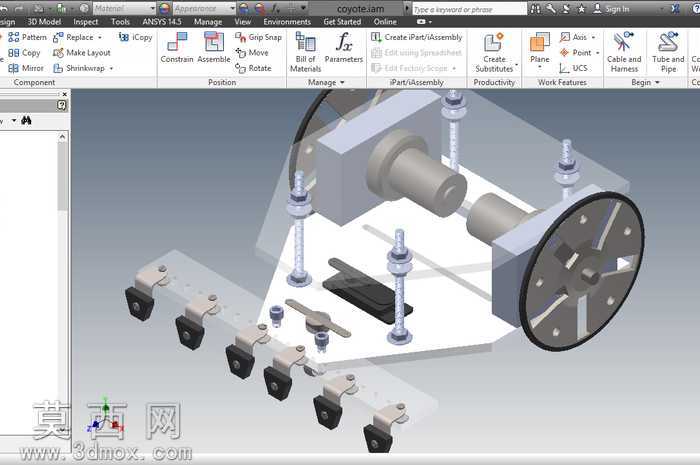

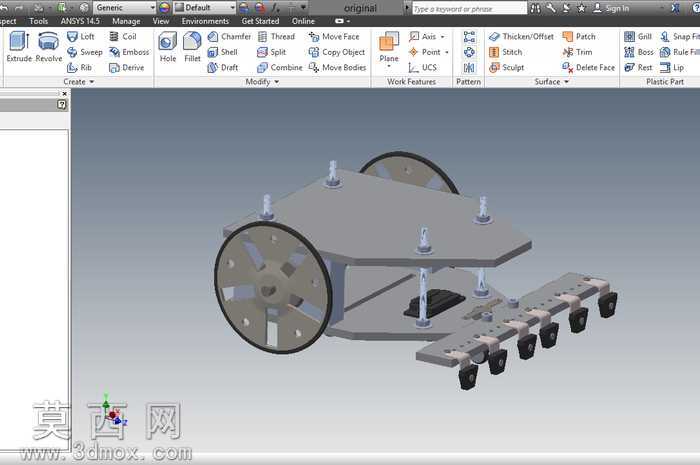

本作品为线追踪功能的轮式移动机器人三维建模成果,建模过程依托主流三维设计软件完成,整体采用自底向上的装配建模思路,先完成单个行走轮、轮辐连接件、支撑立柱、底盘架体、从动万向轮、传感安装位等独立零件的参数化建模,再通过同轴配合、面重合配合、距离约束完成整体装配,确保各运动部件无干涉、装配关系符合实际机械装配逻辑。模型的行走驱动部分采用双大直径驱动轮对称布置结构,轮体采用哑光硬质工程塑料材质渲染,轮辐做了镂空减重设计,既还原了实体零件的轻量化设计思路,也通过材质纹理区分了轮面橡胶摩擦层与轮毂金属安装座的不同质感;底盘架体采用轻质铝合金板材材质渲染,表面做了阳极氧化哑光金属质感处理,架体上预留的多组螺纹安装柱采用标准外螺纹建模,可兼容不同规格的上层功能模块安装,架体前端布置的小型从动万向轮做了转动副约束,可模拟实际转向过程中的随动转动效果。模型前端的线检测传感模块安装位做了等距排布设计,可适配多组红外循迹传感器的安装固定,架体中部预留的安装空间可容纳控制电路板、驱动电机、供电电池等核心组件,整体结构布局紧凑,重心落在双驱动轮与从动万向轮构成的支撑三角形中心区域,可保证行走过程中的运行稳定性。建模过程中对所有配合面做了公差预留设计,驱动轮与驱动轴的配合采用过渡配合参数,安装柱与架体的连接采用过盈配合约束,既保证了结构连接的可靠性,也为后续的实物加工制作提供了可参考的尺寸依据;渲染阶段采用软件内置的环境光遮蔽效果,清晰呈现了各零部件之间的层级装配关系,金属件的反光参数、塑料件的漫反射参数、橡胶轮面的哑光参数均按照真实材料的光学特性进行调试,最终呈现的模型效果可直观展示该循迹机器人的整体机械结构与布局逻辑,可作为同类移动机器人设计的参考建模案例,也可用于运动仿真分析的基础模型使用。
- 上一篇:ABB工业机械臂取放作业仿真设计
- 下一篇:科幻双足作战机甲机器人造型设计
- 全部评论(0)
- 模板大小 40.05 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,SolidWorksOlder,效果图,STL,Autodesk Inventor2012,
- 软件分类 工业机器人
