旋挖钻机200型底盘中机架结构设计

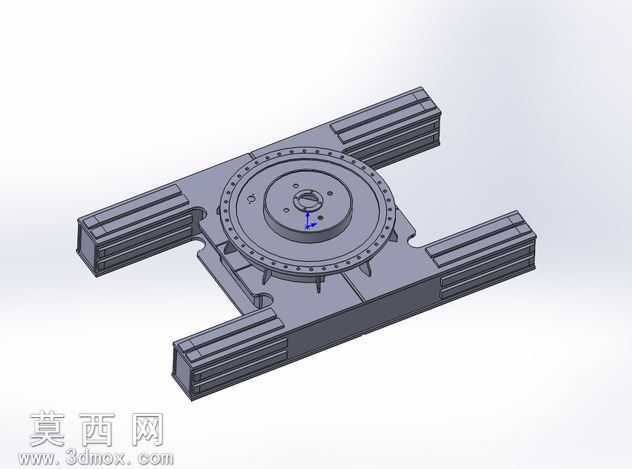

本模型为旋挖钻机200型底盘中机架的三维参数化设计成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体装配基准的搭建，再拆分各功能结构逐一细化建模，确保各部件间的装配公差符合工程机械设计规范。模型整体采用合金钢材质预设，渲染阶段赋予构件哑光金属质感，对机架的焊缝、安装孔位、回转支承连接法兰等细节做了精细化还原，既保证了外观的真实感，也完整保留了结构的工程参考价值。从结构设计来看，该中机架作为旋挖钻机上下车的核心连接承载部件，主体采用H型对称布局，两侧延伸的箱型梁结构为履带行走机构提供安装基准，梁体内部预设了加强筋排布，可有效分散作业过程中的偏载、冲击载荷，避免机架出现应力集中变形；中部的圆形法兰安装位用于连接回转支承，法兰端面做了高精度的平面度设计，周向均匀排布的连接螺栓孔严格按照回转支承的安装标准设定孔距与孔径，保证回转机构运转时的同轴度与连接可靠性；法兰与两侧箱型梁的过渡区域采用圆弧过渡结构设计，同时增设了放射状加强肋，将上部工作装置传递的载荷均匀分散到两侧纵梁上，提升机架整体的抗扭、抗弯性能。建模过程中对所有安装面做了贴合实际的工艺处理，预留了液压管路走线槽、电气线束固定位等附属结构，各部件的建模精度达到生产级要求，可直接用于结构有限元分析、虚拟装配验证、作业工况模拟等场景，也可作为同类型工程机械底盘机架设计的参考蓝本，帮助设计人员快速理解大吨位工程机械承载部件的结构设计逻辑，优化自身产品的结构布局与承载性能。
