DN250十英寸管道墙装固定支架结构设计

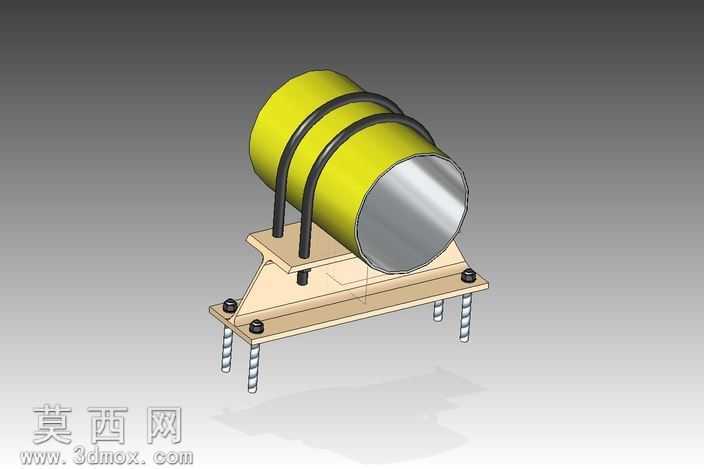

本作品为适配DN250即10英寸管径的管道固定支架三维设计，建模阶段采用参数化建模思路，先基于管道公称外径确定抱箍的曲率半径，保证抱箍内曲面与管道外壁能够完全贴合，避免安装后出现应力集中的问题。整体结构分为三层，最上层为两道弧形抱箍，采用圆钢弯折成型的结构设计，抱箍两端设置外螺纹段，可穿过中层承托板的预留孔位通过螺母锁紧，实现对管道的环抱式固定，两道抱箍沿管道轴向排布，间距经过受力核算，可有效约束管道的径向位移与周向转动。中层为木质承托垫板，建模时赋予其浅木色哑光材质，垫板上预留抱箍穿过的通孔，同时开设下层固定螺栓的穿装孔位，垫板的作用是分散抱箍锁紧时的压应力，避免管道外壁被刚性抱箍压损，同时起到一定的减震缓冲作用。下层为三角加强型金属安装底座，建模时赋予其浅米色金属烤漆材质，底座采用三角斜撑结构提升整体抗弯强度，底座两端共设置四根膨胀螺栓安装位，螺栓模型还原了膨胀螺杆的螺纹细节与六角螺母结构，可实现支架与墙面或地板的牢固锚固。渲染阶段采用渐变灰色背景，通过三点布光突出各部件的材质质感：黄色管道外壁赋予高饱和度黄色哑光漆材质，管道端面赋予金属银灰色抛光材质还原金属管道的截面特征，抱箍与螺栓赋予深灰色金属质感，区分不同构件的材质差异。设计过程中充分考虑安装便利性，所有孔位均做同轴度对齐处理，避免安装时出现孔位错位问题，抱箍的锁紧行程预留足够调节量，可适配管道外径的微小公差，整体结构受力路径清晰，载荷可通过抱箍传递至承托板，再经三角底座分散至锚固螺栓，最终传递到安装基面，完全满足大口径管道的固定支撑需求，可直接用于管道安装工程的方案展示、施工模拟以及构件预制参考。
