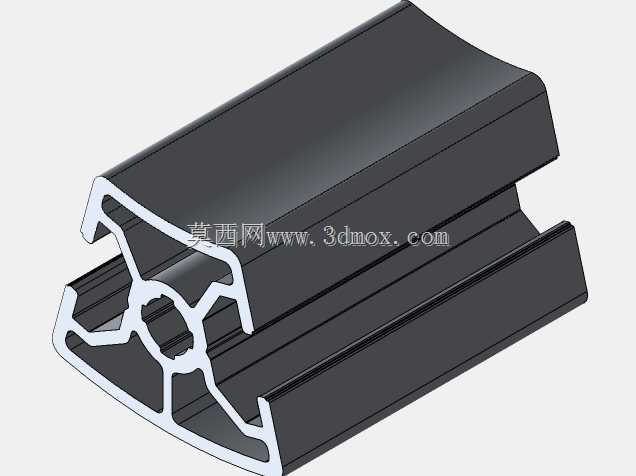

30度BR弯曲槽工业铝型材截面结构

　　这款30X30规格的BR铝型材，核心适配带角度过渡的工业框架搭建场景，在自动化生产线的转角护边、设备操作工位的弧形防护栏、物流输送线的弯段导向支架这类需要平滑曲面过渡的结构中应用广泛，区别于常规直角铝型材只能做直线拼接的局限，它自带的30度弯曲剖面能直接完成转角处的顺滑衔接，不需要额外切割拼接多段型材来凑出弯角，既减少了现场装配的拼接缝隙，也能避免直角拼接带来的应力集中问题，在人员频繁接触的工位防护场景下，还能消除直角棱边带来的磕碰风险。

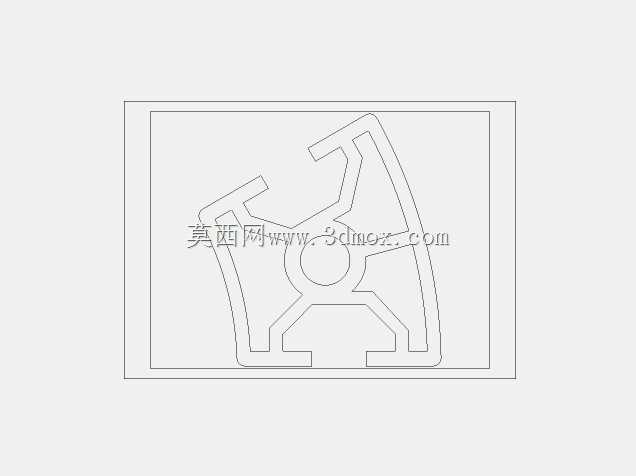

　　从截面结构来看，这款型材设置了8毫米宽度的BR剖面弯曲槽，槽位的尺寸公差控制在挤压工艺的常规精度范围内，能适配标准的T型螺栓、弹性螺母等通用铝型材连接件，不需要单独开模定制配套紧固件。截面中心的芯部结构做了放射状的加强筋设计，在控制型材米重的前提下提升了截面的抗扭、抗弯性能，对比同规格实心铝型材减重超过40%，同时能满足常规框架的载荷要求。型材两侧共设置2个开口插槽，插槽的开口尺寸匹配常用的铝型材端盖、密封胶条、有机玻璃板安装边，在做框架封闭防护时，可以直接将板材或者胶条卡入插槽内，不需要额外加装压条或者打胶固定，装配效率比常规平槽型材提升不少。

　　设计这款型材截面的时候，首先考虑的是扫掠成型的工艺可行性，30度的弯曲曲率做了反复的工艺验证，既保证弯曲段的曲面足够平滑，不会出现挤压成型时的壁厚不均、表面起皱问题，也控制了弯曲段的扫掠角度，让型材在做后续的定尺切割、端面铣削加工时，不会因为曲面角度过大导致工装夹持不稳。截面的壁厚设计做了差异化处理，插槽位置、连接孔位的壁厚比非安装面厚0.8毫米，避免螺栓锁紧时出现型材壁变形的问题，非安装面的壁厚做了减薄处理，在不影响整体结构强度的前提下降低材料成本。

　　安装边界方面，这款型材的外轮廓尺寸为30毫米×30毫米，和常规同规格欧标铝型材的安装孔位间距保持一致，在做框架搭建时，可以和常规直型3030铝型材通用连接板、角码等配件，不需要单独定制转接件。弯曲段的外弧半径控制在15毫米，安装时需要预留的转弯空间比直角拼接少20毫米左右，在空间紧凑的小型设备框架搭建场景下优势明显。型材的端面连接可以采用常规的端面攻丝、内置角槽连接件的方式，和直型材的连接工艺完全通用，现场装配人员不需要额外学习新的安装工艺，就能完成带弯角框架的组装。

　　在实际使用场景中，这款型材常被用于电子组装生产线的工位转角扶手、检测设备的弧形防护门框、智能仓储设备的弯段导向轨，搭配对应的弧形连接件，可以完成任意角度的平滑框架过渡，避免了传统直角拼接需要切割45度斜角、打磨拼缝的繁琐工序，同时拼接完成后的框架整体一致性更好，长期使用不会因为拼接处的应力释放出现缝隙变大、框架松动的问题。型材的表面可以做阳极氧化、喷塑等常规表面处理，适配不同设备的外观配色需求，氧化膜厚度满足工业使用的耐磨、防腐蚀要求，在常规车间环境下使用寿命可达十年以上。
