20X60槽宽6mmBR工业铝型材结构

　　在非标自动化设备机架搭建、工业防护围栏组装、生产线物料台架制作的场景里，这类窄面宽截面的铝型材一直是小空间布局的核心选型，区别于常规20系列铝型材的窄边设计，60mm的长边尺寸刚好适配需要一定侧向支撑强度、又不能占用过多安装纵深的工位布局，比如设备旁的小型操作按钮盒安装支架、流水线侧边的传感器走线槽承载架、紧凑型检测设备的外框骨架，都能看到这类截面型材的应用。

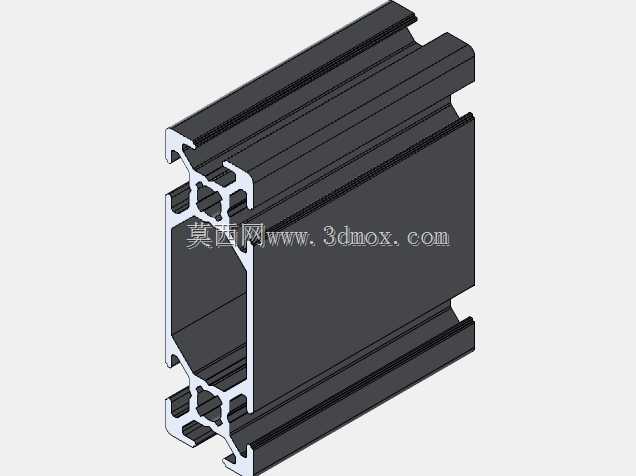

　　从截面结构来看，这款型材的槽宽统一为6mm，完全匹配BR系列标准连接配件的安装尺寸，不管是内置的方形螺母、弹性扣件，还是外置的角码、端盖，都能直接通用同槽宽的其他BR型铝材，不需要单独开模定制连接件，这也是选型时优先考虑的点——现场改造或者后期扩展的时候，不用重新匹配紧固件规格，能大幅缩短装配调试的周期。型材的截面空腔做了多道加强筋设计，不是单纯的空心矩形结构，四个角位的支撑筋沿着槽口方向延伸，既保证了槽口安装紧固件时的局部强度，避免拧紧紧固件时槽口变形，也让整根型材的抗弯截面模量比同尺寸的空心矩形管提升不少，在作为水平承载梁使用时，相同跨度下的下挠量更小，不需要额外增加支撑立柱就能满足小型负载的承载要求。

　　设计这类型材的三维模型时，首先要确认的是安装边界尺寸：截面外形严格控制在20mm×60mm的公差范围内，槽口的开口尺寸、槽底的卡位尺寸都要和标准配件的尺寸链完全匹配，不能出现螺母放不进去或者卡紧后松动的情况；其次是型材两端的连接位预留，不管是和其他型材垂直拼接还是斜向连接，端面的打孔位置要对应截面空腔的加强筋位置，避免打穿空腔影响型材的整体刚性，同时要给端盖安装预留足够的配合余量，保证端盖扣合后和型材端面齐平，没有凸起或者缝隙。

　　实际使用中，这类型材常和同系列的2020、2040铝型材搭配使用，60mm的长边作为垂直方向的支撑立柱时，20mm的窄边刚好可以和其他20系列型材的槽口对齐，不需要额外加装转接件就能实现多方向的拼接；如果作为水平承载梁使用，6mm的槽口可以直接嵌入走线槽的卡扣，把设备的电源线、传感器信号线都藏在型材槽内，外面扣上槽盖就能实现整洁的布线效果，避免线缆外露被设备运动部件剐蹭，也能减少现场积灰对线缆老化的影响。

　　在做小型设备的箱体框架时，这款型材的截面尺寸刚好适配薄钣金门板的安装，槽口内嵌入密封条之后，门板和型材表面的贴合度更好，能满足一般工业设备的防尘要求；如果是搭建小型的物料周转架，型材表面的阳极氧化层不需要额外做喷漆处理，本身就具备不错的耐磨和防腐蚀性能，车间日常使用的切削液、润滑油溅到表面也不会轻易留下腐蚀痕迹，日常维护只需要用干布擦拭就能保持外观整洁。

　　建模过程中要特别注意槽口的圆角过渡，不能做成尖锐的直角，一方面是挤压生产时的工艺要求，尖锐直角在铝棒挤压成型时容易出现应力集中导致型材开裂，另一方面是安装配件时，圆角过渡能引导紧固件顺利滑入槽内，减少装配时的卡滞问题；同时截面的所有壁厚要保持均匀，避免挤压生产时因为壁厚差过大导致型材变形，直线度达不到使用要求。
