30×60单封闭面8mm插槽BR铝型材

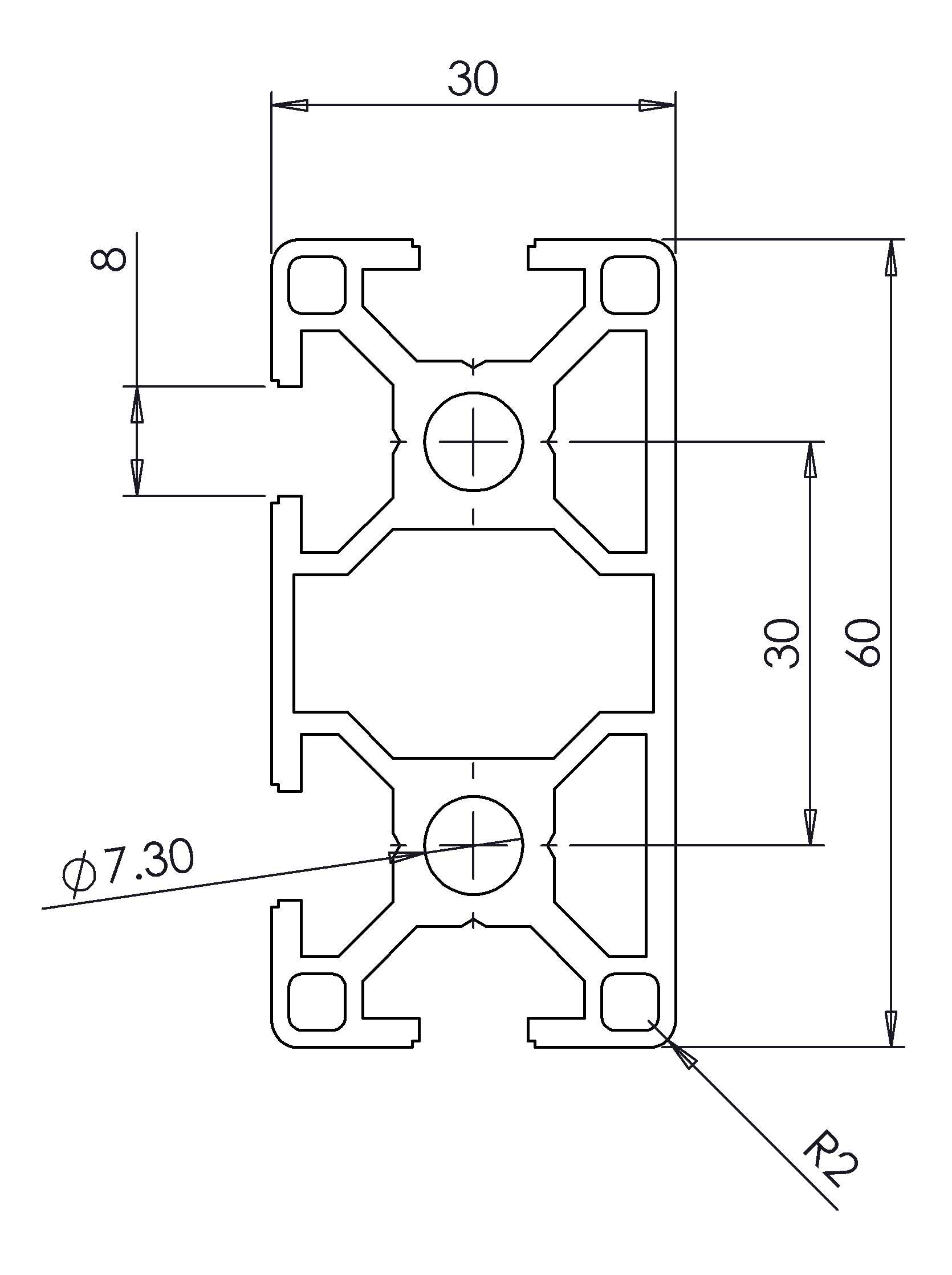

　　做设备框架选型这么多年，碰到需要兼顾侧面封闭性和标准槽位兼容性的场景，这款8mm插槽的30×60截面BR铝型材总能排上用场。先从实际安装边界说，截面外轮廓严格控制在30mm×60mm，其中一个60mm长度的侧面为全封闭平面，没有开槽缺口，剩下三个面保留和同系列BR型材完全通用的8mm标准槽型，槽口尺寸、槽深、安装螺母的卡位尺寸完全和同体系BR铝型材一致，不用单独采购配套的紧固件、连接件，现有项目里的T型螺栓、方形螺母、角槽连接件、端盖、封条都能直接通用，能大幅减少备件种类，降低现场安装的物料管理成本。

　　从设计思路上看，这款型材的截面结构做了针对性的壁厚优化，封闭面的壁厚比普通开槽面略厚0.3mm，既保证了封闭面的平面度，在作为设备外护板安装面、操作台面侧边、安全围挡立面的时候，不会因为型材自身的挤塑变形出现拼接缝隙，也不会因为长期受力出现平面凹陷；同时内部的加强筋位置完全对齐槽道受力点，在作为框架立柱或者横梁使用时，垂直于封闭面方向的抗弯模量比同截面四面开槽的铝型材高17%左右，平行于封闭面方向的抗扭性能和通用BR型材保持一致，不会因为单面带封闭结构就损失框架的整体刚性。

　　实际应用场景里，这款型材特别适合三类工况：第一类是小型自动化设备的下部框架，封闭面朝外可以直接遮挡框架内部的线缆、气管、拖链，不用额外加装亚克力护板或者钣金封板，既减少了钣金加工的成本，也能让设备外观更整洁，后期维护的时候只需要拆卸另外几个槽位上安装的活动门板就能接触内部元件，封闭面本身不需要做任何二次加工；第二类是输送线的侧边挡边，封闭面朝向输送物料一侧，光滑的平面不会勾挂输送的纸箱、包装袋，也不会积存物料碎屑，清理的时候直接用抹布擦拭即可，槽道留在外侧可以方便安装光电传感器支架、导向条、挡停机构，不用在型材上额外打孔攻丝；第三类是定制工作台的侧边横梁，封闭面朝外可以作为工具挂板的安装基准，也能直接粘贴设备操作指引、安全标识，不会因为槽道的凹凸导致标识粘贴不平整，另外三个槽位可以用来安装台面支撑、层板托、电源插座导轨，适配不同的工作台功能需求。

　　安装适配性上，这款型材的两端端面加工精度和同系列BR型材一致，切割后端面的垂直度公差控制在0.1mm以内，和专用的三维连接件、角码配合的时候，拼接后的框架对角线误差能控制在0.5mm/m以内，不需要现场反复调校；8mm的槽宽可以兼容M4、M5、M6三种规格的T型螺母，槽道内部的卡位凸起能保证螺母在装入后不会自由转动，拧紧螺栓的时候不需要额外用工具固定螺母，单人就能完成框架组装。另外封闭面的表面做了和普通型材一致的阳极氧化处理，氧化膜厚度达到10μm以上，在普通车间环境下使用不会出现氧化变色，表面硬度达到HV250以上，日常的工具磕碰、物料摩擦不会留下明显划痕，不需要额外做表面喷涂处理。

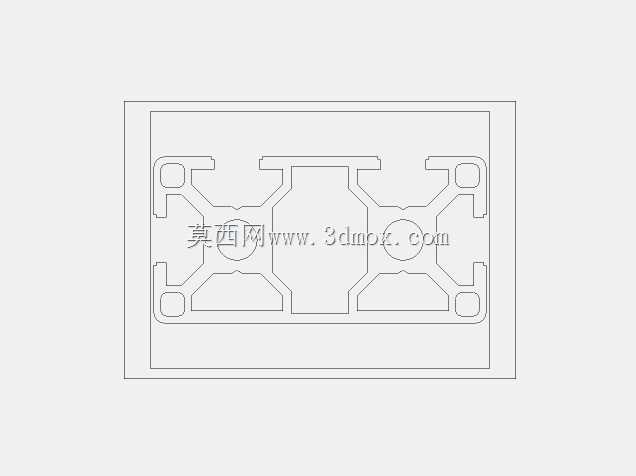

　　在做三维建模选型的时候，这款型材的截面轮廓可以直接导入到装配体中，槽道的安装基准面和同系列BR型材完全对齐，替换原有四面开槽型材的时候不需要调整其他连接件、安装板的位置，只需要把对应位置的型材替换成这个单封闭面的型号，就能快速完成方案修改，大幅缩短设计迭代的时间。需要注意的是，因为有一个面是封闭结构，在做长距离拼接的时候，不能从封闭面一侧装入T型螺母，需要提前把螺母从型材端部滑入对应的槽道内，再进行框架拼接，这点在做装配工艺规划的时候需要提前标注，避免现场安装时出现螺母无法装入的问题。另外这款型材的单根标准长度和同系列其他型材保持一致，不需要单独定制切割长度，常规的铝型材切割机就能完成现场裁切，不需要特殊的加工刀具。

　　从受力特性来看，当这款型材作为水平横梁使用，封闭面朝上作为承载面的时候，配合槽道内装入的弹性扣件，可以直接在上面安装10mm厚的铝板或者密度板台面，不需要额外加支撑横梁，在1米跨度下均匀承载50kg重量时，最大挠度不超过0.8mm，完全满足普通工作台、小型设备机架的刚度要求，不会因为长期承载出现台面下弯的问题。如果作为垂直立柱使用，封闭面朝向人员操作侧，还能避免槽道内积存灰尘、切削液，减少日常清洁维护的工作量，在有少量切削液飞溅的机加工辅助工位使用时，光滑的封闭面不会留存切削液，能避免切削液渗入槽道内部腐蚀型材基体，延长型材的使用寿命。
