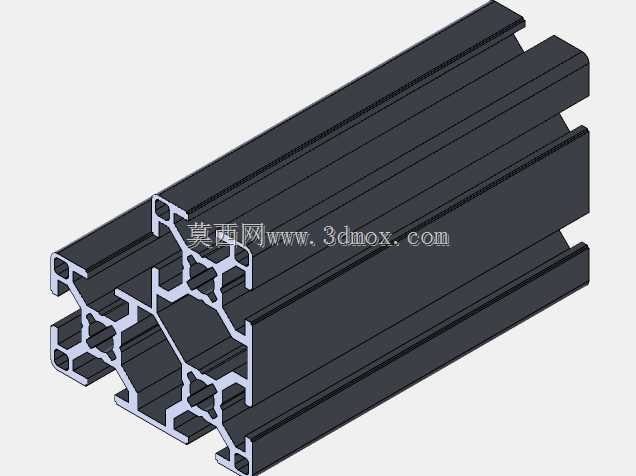

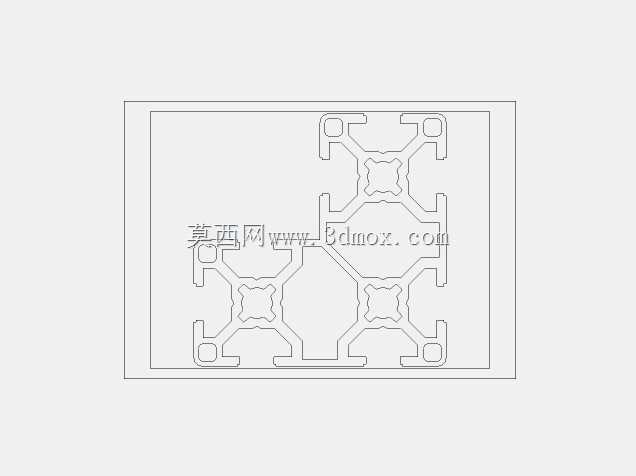

60系列L型BR工业铝型材截面结构

　　做非标设备框架选型这么多年，碰到需要做直角转角承载的工位，第一反应就是找对应规格的L型铝型材，这款60x60x30规格的BR铝型材，刚好适配多数中小型自动化设备的侧边转角支撑需求。先从实际安装边界说，这款型材的外轮廓截面尺寸为60毫米x60毫米，单边安装面宽度30毫米，所有槽口的中心距严格遵循工业铝型材通用安装标准，配套的T型螺栓、方形螺母、角件、端盖等配件都能直接通用，不需要单独开模定制连接件，现场装配的时候不用二次铣削加工，只要按需求长度切割下料，就能直接组装，能大幅缩短设备机架的搭建周期。从截面结构设计来看，这款型材不是简单的直角空心结构，内部做了多道加强筋布局，三个带螺纹孔的芯部结构是专门为端面安装、附件挂载设计的，

　　不需要在型材腔体里额外塞装螺母，直接用对应规格的机牙螺丝就能把脚轮、支撑脚、安装板、走线槽等附件锁固在型材端面上，连接强度比后置螺母的方案高不少，不会出现长期受载后螺母移位、连接松垮的问题。型材外表面分布的8个开口插槽，除了常规的嵌装密封条、安装面板、固定传感器支架的作用外，还可以直接卡装工业铝型材专用的走线槽盖，把设备的电源线、信号线全部藏在槽内，不用额外在型材表面打孔扎带，机架外观更整洁，后期维护线路的时候只要掀开槽盖就能操作，不用拆动整体框架结构。实际应用场景里，这款型材最常用在小型输送线的侧边机架、检测设备的转角支撑柱、工作台的直角边框、工装夹具的承载基座这些位置，因为是L型的直角外轮廓，

　　两个相邻的外表面都可以作为安装基准面，组装的时候靠角尺靠平两个面就能保证90度的安装精度，不用额外做定位治具来校准框架垂直度。和同规格的方形铝型材相比，这款L型结构的重量更轻，在满足同等承载要求的前提下，能减少机架整体的自重，对于需要经常移位的小型设备、可移动工作台来说，能降低移动时的负载，也能减少脚轮的承压磨损。设计这款型材的三维模型时，要特别注意槽口的尺寸公差，所有插槽的开口宽度、槽内卡位尺寸都要严格匹配通用配件的尺寸，不然会出现配件卡不进去或者卡装后间隙过大松动的问题；内部的螺纹芯孔要保证同轴度，不然锁螺丝的时候会出现偏斜，导致附件安装不平；型材的外轮廓圆角要符合行业通用标准，避免锐边割伤装配人员，也能让配套的端盖、

　　封条完美贴合，不会出现缝隙。另外要注意，这款型材的壁厚设计是经过承载校核的，常规工况下单根1米长度的型材作为垂直支撑柱，静态承载能达到两百公斤以上，完全能满足中小型设备的承重需求，不需要额外在腔体内加钢衬增强，只有在跨度超过1.5米、需要承受较大横向冲击载荷的场景下，才需要考虑加装内部加强件。在做框架组装设计的时候，两个方向的型材连接可以采用内置角槽连接件的方式，连接螺丝隐藏在型材槽内，外表面没有突出的连接件，整体外观更简洁，也不会出现勾挂管线、磕碰操作人员的问题；如果是需要经常拆装的工位，也可以用外置的压铸铝角件连接，拆装更方便，连接强度也能满足使用要求。这款型材的表面是常规的阳极氧化处理，耐磨耐腐蚀，在普通车间环境下使用不会出现生锈、表面氧化脱落的问题，长期使用也能保持外观整洁，不需要额外做表面喷涂处理。
