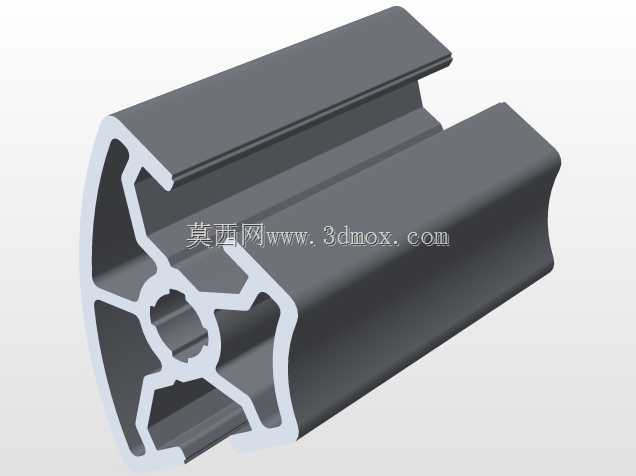

30X60°BR槽面弯曲铝型材结构设计

　　在自动化生产线的导向防护、物流输送线的侧边挡边、轻型设备框架的弧形衔接段这类需要弧形过渡承载的场景里，常规直角铝型材无法满足曲面贴合的安装需求，这款带8mm槽面的60°弯曲铝型材就是针对这类场景开发的专用构件。从实际使用反馈来看，这类带预置槽位的弯曲铝型材，不用现场做二次弯弧加工，能直接卡入配套的紧固件、密封条或者导向条，省去了传统弯弧后再铣槽的工序，在光伏组件清洗设备的弧形导轨基座、食品输送线的转弯段护边、洁净室隔断的弧形转角框架上都有大量应用，尤其是在需要兼顾结构强度和外观流畅度的外露设备部位，封闭曲面的设计不会积留灰尘和生产碎屑，符合洁净生产场景的卫生要求。

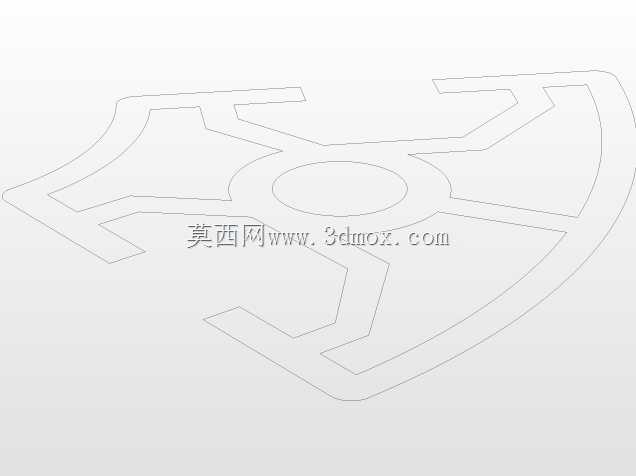

　　设计这款型材的时候，首先要解决的是弯弧过程中截面变形的问题，内部的多腔加强筋不是随意排布的，每一条筋的位置都对应弯弧时的应力分布路径，60°的弯曲角度是经过多轮现场工况统计确定的，这个角度能覆盖大部分设备转弯、转角衔接的需求，不会因为角度过小导致弯弧处应力集中开裂，也不会因为角度过大无法适配紧凑的安装空间。两侧的开口槽尺寸是严格按照配套的T型螺栓、内嵌螺母的尺寸做的公差匹配，槽口的收口边做了微小的加厚处理，避免滑入紧固件的时候槽口被撑变形，其中一个槽专门预留了螺纹项目型芯的安装位，不用在型材上额外攻丝，直接压入配套的型芯就能实现螺纹连接，大幅提升现场装配的效率。

　　截面的两个外曲面做了全封闭设计，一方面是提升型材整体的抗扭刚度，同样米重的情况下，封闭曲面的截面惯性矩比开口结构高30%左右，在承受侧向冲击的时候不容易出现凹陷变形，另一方面封闭的外表面没有拼接缝隙，用在设备外饰部位的时候不用额外做盖板遮挡，直接安装就能达到整洁的外观效果。型材的外接轮廓尺寸控制在30mm的宽度范围内，安装的时候不会占用过多的设备内部空间，不管是用在小型桌面自动化设备的框架上，还是大型生产线的附属构件上，都不会和周边的传动部件、管线产生干涉。

　　从安装边界来看，这款型材的弯曲段曲率半径是和截面尺寸匹配的，安装的时候弯曲内侧的最小安装预留空间只需要比型材截面宽度多5mm即可，不需要额外预留弯弧加工的退刀空间，两端的直段部分可以根据实际使用长度任意裁切，裁切后的端面不用做特殊的封边处理，因为内部的筋位是均匀分布的，裁切后不会出现局部的应力缺口，搭配配套的端盖就能实现端面的封闭。在实际选型的时候，需要注意安装面的平面度，因为型材的安装基准面是槽口对应的背面平面，安装面的平面度误差控制在0.2mm/m以内的时候，型材安装后不会出现额外的装配应力，能保证弯曲段的顺滑过渡，不会出现卡顿或者衔接错位的问题。

　　另外在型材的挤压生产环节，截面的壁厚差控制在0.1mm以内，避免弯弧的时候因为壁厚不均导致弯曲角度出现偏差，表面的氧化层厚度按照工业级使用要求做了适配，在常规的工业生产环境下不会出现锈蚀掉层的问题，不需要额外做表面喷涂处理就能直接使用，如果是用在有腐蚀介质的场景，也可以在挤压后做硬质氧化处理，提升表面的耐磨和耐腐蚀性能。两侧的槽道除了安装紧固件之外，还可以嵌入密封条、感应开关的安装条、或者防滑胶条，拓展了型材的使用场景，不用针对不同的使用需求重新开模，只需要更换槽内的填充配件就能实现不同的功能，大幅降低了设备厂商的配件采购种类和库存压力。
