20X20三槽BR系列工业铝型材结构

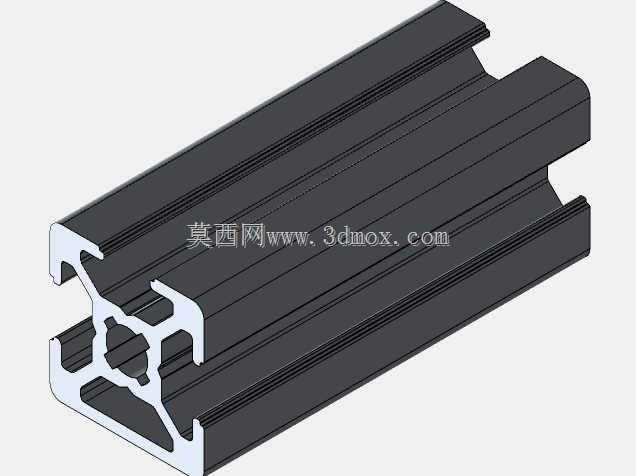

　　在非标自动化设备的小型机架搭建、桌面型检测工位的框架布设、小型输送线的侧边支撑结构里，这类20规格的欧标铝型材一直是轻量化结构选型里的高频选项，这款带6mm槽宽的三槽BR系列铝型材，本身就是为了兼容现有BR系列型材的安装体系做的定制化剖面设计，不用重新开模适配连接配件，能直接沿用同系列的角码、T型螺栓、端盖、脚轮连接座等标准件，大幅降低小批量设备搭建的配件采购成本与安装调试周期。从实际安装边界来看，这款型材的截面外轮廓严格控制在20mm×20mm的方正尺寸内，不管是做设备的外围安全防护栏的横向横杆，还是做小型电控箱的安装挂梁，亦或是桌面工装的定位支撑立柱，都不会因为截面尺寸超差出现相邻构件干涉的问题，尤其是在空间紧凑的桌面型实验设备、3D打印设备的框架搭建场景里，20mm的截面宽度刚好能兼顾结构刚性与空间利用率，不会像更大截面的型材那样挤占设备内部的走线与元件安装空间。

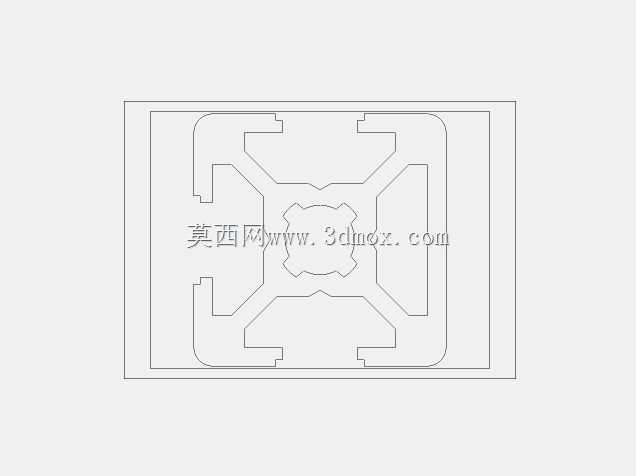

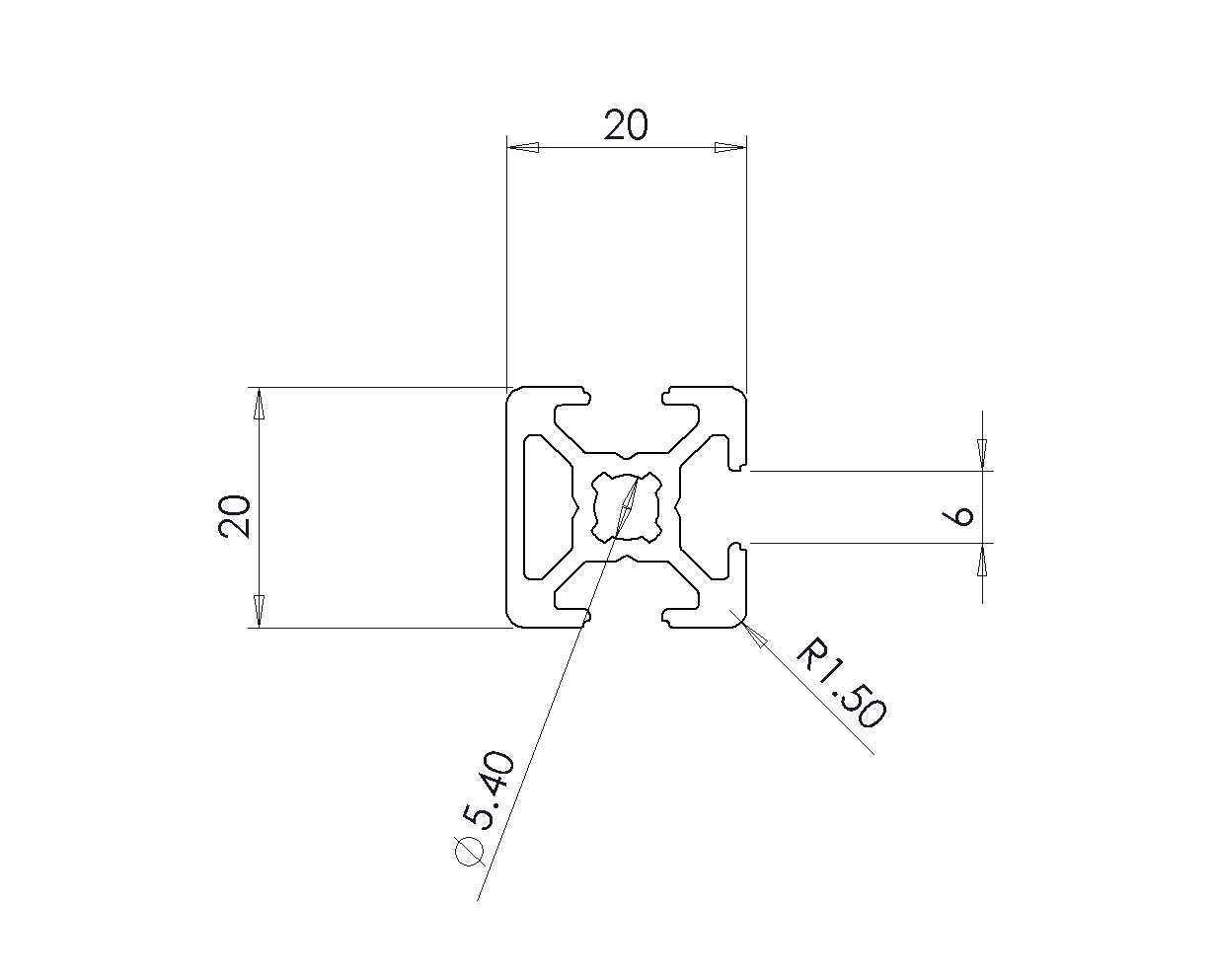

　　从剖面的功能设计来看，三个插槽的布局做了针对性的优化，其中一个闭合面的设计，是为了满足部分场景下型材外露面需要平整无槽的需求——比如做设备操作面板的安装边框时，闭合面可以直接贴合亚克力面板或者钣金门板，不用额外加装槽封条来填补槽口缝隙，既减少了配件使用量，也能让安装后的外观更整洁，避免槽口积灰难清理的问题。剩下的两个开放槽位，分别布置在相邻的两个侧面上，槽宽统一为6mm，刚好适配标准的M5T型螺栓，不管是在哪个方向上安装连接角码、传感器安装支架、管线槽固定座，都能直接将螺栓头卡入槽内滑动定位，不用在型材上额外打孔攻丝，调整安装位置的时候只需要松开螺母就能滑动调整，对于需要频繁调整工位位置的检测设备、实验工装来说，这种无打孔的安装方式能大幅提升工位调整的效率，也不会因为反复打孔破坏型材的结构强度。

　　在结构刚性的设计上，这款型材的内部筋位布局做了针对性的强化，中心位置的中空腔体配合四周的支撑筋，在20mm的小截面下能实现足够的抗弯折能力，做长度500mm以内的横向支撑梁时，挂载5kg以内的传感器、小型气动元件不会出现明显的下挠变形，完全能满足小型自动化设备的支撑需求。和同规格的四槽欧标铝型材相比，因为少了一个开放槽位、多了一个整面的闭合壁，截面的抗扭刚性还要略高一点，在做需要承受一定侧向力的导向支撑结构时，稳定性表现更好，比如小型物料分料机构的侧边导向轨安装座，用这款型材做支撑的话，侧向受力时的形变量比普通四槽20型材更小，能减少导向轨的偏移量，提升分料动作的重复定位精度。

　　从实际应用的场景延伸来看，这款型材除了常规的设备框架搭建，还很适合做博世系列精益生产工位的辅助构件，因为槽宽和安装尺寸和力士乐、博世的标准铝型材体系兼容，在现有生产线做小范围改造、增加小型检测工位或者物料放置台的时候，可以直接和现有产线的铝型材框架连接，不用做过渡转接件，能快速完成产线的迭代调整。在做小型箱体类设备的主体框架时，闭合面还可以直接作为箱体的侧壁安装基准，把钣金侧板直接用自攻螺丝固定在闭合面上，不用在型材内部预埋螺母，安装工序更简单，而且闭合面的平面度更好，固定后的钣金侧板不会出现因为槽口凹凸导致的拼接缝隙不均的问题。

　　在三维建模的选型适配阶段，这款型材的模型可以直接调用到装配体里，不用重新绘制截面草图做拉伸，槽口的尺寸、筋位的厚度、中心腔体的尺寸都和实际量产的型材尺寸完全一致，在做装配干涉检查的时候，能准确模拟T型螺栓、角码等配件的安装空间，避免出现设计时预留空间不足、现场安装时配件卡不进槽位的问题。尤其是在做紧凑空间的结构设计时，准确的型材模型能帮助设计师精准核算每个构件的安装位置，比如在型材槽内安装传感器的走线时，可以根据槽口的实际尺寸选择合适线径的拖链或者线槽，避免出现线槽太宽卡不进槽位的问题。另外，这款型材的端面尺寸统一，标准的20mm端盖可以直接扣合在型材端面上，不用定制特殊尺寸的端盖，后期设备维护时更换配件也更方便，不管是更换脚轮、调整支撑脚高度，还是加装层板放置物料，都能直接用标准配件完成，不用单独机加工定制零件，能有效缩短设备的制造交付周期。
