10X40BR槽兼容工业铝型材结构设计

　　在非标自动化设备的框架搭建、生产线旁的工装治具安装基座、检测设备的支撑骨架搭建场景里，这类窄幅多槽铝型材的使用频率一直不低，尤其是需要在紧凑安装空间内完成多组附件挂载的工位，对型材的槽位兼容性、截面刚性、安装边界的控制要求往往比大截面型材更严苛。这款10mm×40mm截面的铝型材，在设计之初就瞄准了BR6mm插槽的通用适配需求，没有采用市面上常见的欧标20系列槽型，而是直接匹配现有BR系列配件的安装尺寸，能直接兼容市面上流通的BR6mm槽用T型螺栓、弹性螺母、端盖、连接件等标准配件，不需要单独开模定制配套紧固件，在现场改型、快速搭装的时候能减少很多配件适配的麻烦。

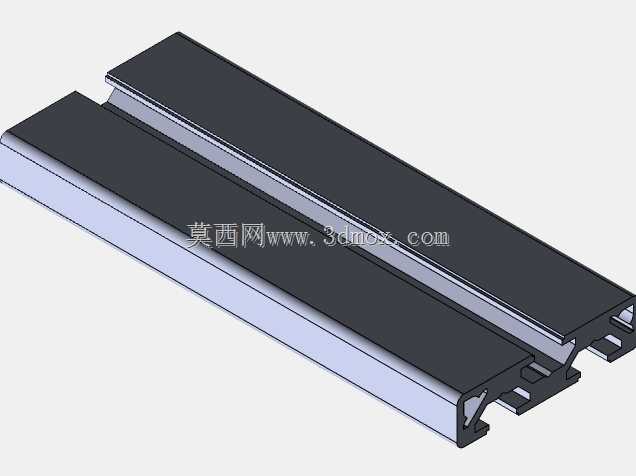

　　从截面结构来看，这款型材的三个槽位采用非对称分布设计，宽度10mm的窄边一侧仅设置1个安装槽，40mm长度方向的另一侧设置2个平行安装槽，这种非对称布局不是随意排布的——在实际设备搭建中，窄边往往用来贴合安装面、或者作为导向条的安装基准面，单槽设计刚好满足单条直线导轨、感应开关安装条的固定需求，不会因为槽位过多导致窄边的壁厚被削弱，影响型材整体的抗扭性能；而双槽的宽面一侧，既可以同时安装两排平行的附件，比如一侧走线槽、一侧装传感器支架，也可以通过双槽搭配角件完成两根型材的垂直拼接，拼接时两个槽位同时受力，比单槽连接的抗倾覆能力提升不少，在悬臂类安装场景下，这种双槽固定的结构能有效减少悬臂端的抖动量。

　　型材的壁厚设计也做了针对性优化，在槽口位置做了加厚处理，避免T型螺栓锁紧时槽口出现变形，尤其是在设备需要频繁调整附件位置、反复松紧螺栓的场景下，加厚的槽口能保证多次拆装后槽型尺寸不出现超差，不会出现螺母卡滞、螺栓滑牙的问题。型材的内腔没有做多余的镂空结构，而是保留了连续的支撑筋，从截面的惯性矩计算来看，沿40mm长度方向的抗弯能力完全能满足1米跨距内挂载15kg附件的使用需求，不会出现明显的下挠变形，用来做小型设备的台面边框、轻型输送带的侧边支撑、安全围栏的横向横杆都完全够用。

　　在安装边界上，这款型材的截面外形没有突出的安装耳，所有安装槽都内嵌在截面轮廓内，10mm的窄边宽度刚好能嵌入很多设备的预留安装槽内，不需要额外加工让位结构，比如在现有大型设备的侧壁加装辅助工装时，不需要对原设备的安装面做扩孔处理，直接通过型材单槽面贴合并用T型螺栓锁紧即可，安装完成后型材突出安装面的尺寸仅为40mm，不会占用过多的操作空间，对操作工位的视野遮挡也很小。另外，型材两端的端面可以直接搭配同规格的端盖封盖，不需要额外铣削端面，端盖的卡扣刚好卡入型材的内腔筋位，安装后不会出现松动脱落，能避免铝型材内腔进入切屑、灰尘，在有洁净要求的车间场景下使用也能满足清洁需求。

　　从实际选型的角度来说，这款型材适合用在对安装空间有严格限制、又需要兼容现有BR6mm槽系配件的场景，不需要重新适配整套配件体系，能降低设计阶段的配件选型工作量，也能减少现场安装时的配件错配问题。非对称的槽位分布也给结构设计留出了更多的布局空间，不管是做直线运动的导向基准、还是做电气元件的安装梁、或是做小型防护栏的支撑条，都能找到对应的安装槽位来固定附件，不需要额外在型材上钻孔攻丝，所有附件都可以通过槽内紧固件实现无钻孔安装，后期调整位置时只需要松开螺栓就能滑动调整，对设备的后期迭代改型非常友好。型材的挤压成型工艺也保证了截面尺寸的一致性，每根型材的直线度、槽位位置度都能满足通用工业铝型材的精度要求，拼接时不会出现因为截面尺寸超差导致的拼接缝隙过大、角件安装错位的问题，长尺寸下料时也不需要额外做校直处理，能减少加工环节的工作量。
