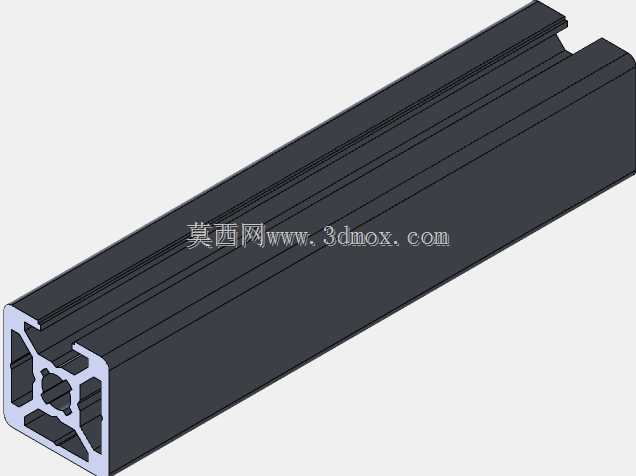

20×20带6mm槽BR系列工业铝型材

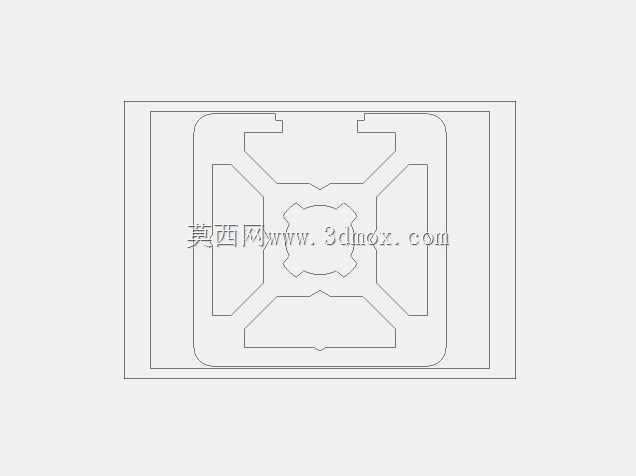

　　这款20mm×20mm规格的BR系列铝型材，是小型自动化设备机架搭建场景中常用的基础构件，日常在桌面式小型检测工装、实验室小型试验台架、轻型物料导向轨道、电气元件安装挂轨的搭建中应用频次极高，尤其适配博世系列铝型材的配套安装体系，能直接兼容同系列的端盖、角件、槽条连接件、弹性螺母等标准配件，不需要额外做安装位的二次加工，能大幅缩短小型工装的搭建周期。从截面结构来看，这款型材单面带6mm宽度的安装槽，其余三个面为封闭面，这种结构设计和全槽型材相比，三个封闭面能有效避免设备运行过程中切削碎屑、车间粉尘落入型材内腔，减少后期设备维护时的清洁工作量，同时封闭面的平整结构也更适合直接粘贴设备标识、安装小型传感器支架、固定线槽等附件，

　　不需要额外加装封板就能获得整洁的外表面。外露的单槽主要用于T型螺栓、弹性螺母的滑入安装，槽口的收口尺寸经过精准控制，配套M4、M5规格的标准T型螺栓能顺畅滑入任意位置，拧紧后螺栓不会出现跟转、滑出的问题，能满足轻型负载下的连接强度要求。从设计思路上看，这款型材的截面内腔设置了多道加强筋结构，在20×20的小截面尺寸下，既控制了单米重量，降低材料成本，又保证了型材的抗弯、抗扭性能，在作为1米以内跨度的水平承重梁使用时，承载5kg以内的轻型负载不会出现明显的挠度变形，完全能满足小型工装的使用需求。型材的端面尺寸严格控制在20mm×20mm的公差范围内，端面的安装孔位可以直接配套同规格的端面连接板，做多段型材的直角拼接、直线对接，拼接后整体框架的外表面齐平，不会出现错位、凸起的问题。在安装边界上，这款型材的槽深为6mm，配套的T型螺栓头部厚度不超过5.5mm，安装时螺栓滑入槽内后，头部不会突出槽口表面，安装外置附件时能保证附件和型材表面完全贴合，不会出现间隙。型材的壁厚控制在1.5mm左右，既可以采用端面攻丝的方式安装端盖、脚轮等配件，攻丝深度能达到5mm，满足M4螺纹的连接强度要求，也可以采用打孔穿螺栓的方式做贯穿连接，适配不同的安装场景。在实际设备搭建中，这款型材常用来做小型传感器的安装支架，利用单槽的可调性，传感器的位置可以沿着型材长度方向任意调整，调整到位后拧紧螺栓即可固定，不需要在型材上打孔，后期调整工位时也不会破坏型材结构；

　　也可以用来做小型物料的导向挡边，三个封闭面的光滑表面不会刮伤物料表面，外露槽可以安装导向条、摩擦条等附件，适配不同材质物料的输送导向需求。另外在小型电气控制箱的框架搭建中，这款型材的封闭面可以直接安装亚克力门板、钣金封板，封板通过自攻螺丝或者槽内螺母固定，安装后箱体的密封性能更好，能阻挡车间内的水雾、粉尘进入箱体内部，保护内部电气元件。和同规格的欧标2020铝型材相比，这款BR系列型材的槽型尺寸、连接配件完全匹配博世体系的标准，在已有博世系列型材搭建的设备做改造、扩展时，可以直接替换使用，不需要重新采购配套配件，降低改造成本。型材的表面采用阳极氧化处理，氧化膜厚度均匀，表面硬度高，日常使用中不容易被刮花，耐腐蚀性能好，

　　在普通车间环境下长期使用不会出现氧化生锈的问题，表面的哑光质感也不会产生强光反射，避免在设备操作时对操作人员的视线产生干扰。在做三维建模选型时，这款型材的截面轮廓可以直接导入装配体，不需要重新绘制截面草图，做长度方向的参数化调整即可快速生成不同长度的型材模型，在装配时可以直接和标准配件库中的角件、螺栓、螺母做配合约束，能大幅提升机架设计的建模效率，减少重复绘制截面的工作量。在实际加工环节，这款型材的切割可以采用普通的铝型材切割机，切割端面平整，不需要做二次铣削加工就能直接用于拼接，切割长度公差可以控制在±0.2mm以内，完全满足小型机架的装配精度要求。如果需要在型材上做打孔加工，由于内腔加强筋的位置做了避让设计，常用的安装孔位不会打到加强筋，加工难度低，普通钻床就能完成加工，不需要使用专用的加工中心。
